配备3C1A四个快充接口，沃尔玛onn. 72W多口氮化镓充电器拆解

前言

近期充电头网拿到了沃尔玛旗下onn.品牌的一款氮化镓充电器，这款产品配备了3C1A四个USB接口，其中三个USB-C接口均支持60W PD快充，并且均通过了USB-IF协会PD认证，既能充笔记本电脑，还支持20W+20W+20W输出策略，满足三部苹果iPhone手机快充需求。

USB-A口则支持12W独立输出，可用于为耳机、手表等小设备供电，整体来说可以大大提升充电效率。作为全球知名品牌的产品，其内部使用了智融科技的全套氮化镓电源方案进行设计，下面我们就来详细了解下。

onn. 72W多口氮化镓充电器开箱

包装盒正面印有产品品牌、外观、名称、功率参数以及认证标识等。

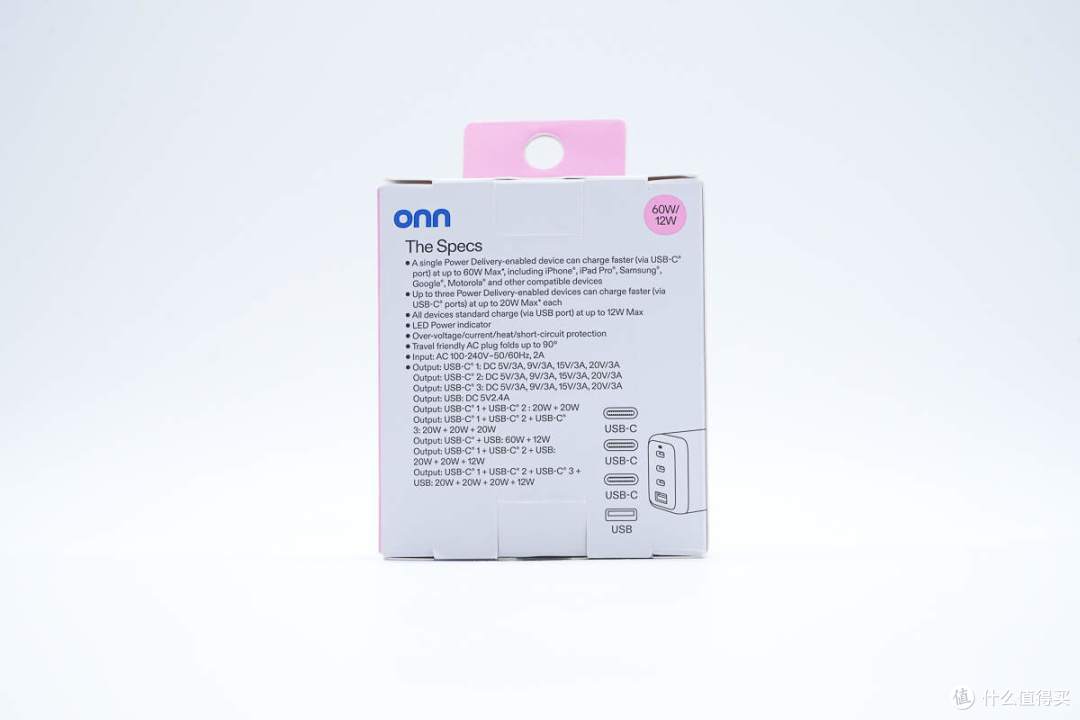

背面印有产品参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内仅有充电器。

充电器采用PC阻燃材质白色塑料外壳，边角过渡圆润，表面磨砂工艺处理抗指纹，整体设计风格简约。

输入端外壳上印有产品参数信息，同时中心区域内凹设计onn.品牌。

充电器参数特写

型号：WIAWHT36008513

输入：100-240V~50/60Hz 2.0A

输出：

USB-C1/C2/C3：5V3A、9V3A、15V3A、20V3A

USB-A：5V2.4A

C1+C2/C3：20W+20W

C2+C3：20W+20W

C1/C2/C3+A：60W+12W

C1+C2/C3+A：20W+20W+12W

C1/C2+C3+A：20W+20W+12W

C1+C2+C3：20W+20W+20W

C1+C2+C3+A：20W+20W+20W+12W

充电器通过了ETL认证以及VI级能效认证。

充电器配备可折叠美规插脚，方便携带出行使用。

另一端配置3C1A四个USB接口以及指示灯。

实测充电器机身长度为60.07mm。

宽度为50.27mm。

厚度为38.12mm。

和苹果61W充电器放在一起对比，体积优势明显。

充电器拿在手上的大小直观感受。

另外测得产品重量约为158g。

通电状态下，指示灯亮蓝光。

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持PD3.0、DCP充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。

测得USB-C2口兼容协议和USB-C1口的相同。

此外PDO报文也一样，支持功率盲插使用。

测得USB-C3口兼容协议也一样。

PDO报文显示结果也相同。

最后测得USB-A口支持DCP、Apple 2.4A充电协议。

onn. 72W多口氮化镓充电器拆解

将输入端外壳拆开，壳体采用超声波焊接封装，插脚与PCBA模块通过导线连接，并使用黑色塑料板以及螺丝进行固定。

取出PCBA模块，测得模块长度为56.14mm。

宽度为45.36mm。

厚度为33.07mm。

PCBA模块由多块小板组成，器件以及小板之间的缝隙大量填充白胶帮助加固。

主板背面覆盖铜散热板帮助散热，之间设有麦拉片进行隔离绝缘。

拆掉散热板，板子上还打胶处理，初次级间镂空并塞入麦拉片进行隔离绝缘。

将白胶清理掉，模块两端均设有小板，中心布局变压器，高压滤波电解电容外套胶套保护。

主板背面设有整流桥、开关电源初次级控制器、初级开关管、同步整流管、光耦以及贴片Y电容等器件。

模块输入端一览，右侧焊接一块小板，中心设有滤波电感。

将小板拆下，正面焊接有延时保险丝、安规X2电容以及两颗共模电感，其中一颗还外套热缩管绝缘保护。

小板背面无器件。

延时保险丝来自华德，规格为3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

另一颗共模电感特写。

安规X2电容来自HEL鸿志，容量0.22μF。

ULBFR810整流桥特写，规格为8A 1000V，采用ULBF封装。

滤波电感特写。

模块一侧焊接三颗高压滤波电解电容。

高压滤波电解电容全部来自BERYL绿宝石，其中两颗规格为400V47μF。

另外一颗规格为400V33μF。

模块另一侧设有变压器以及两颗滤波固态电容。

初级主控芯片来自智融科技，型号为SW1106P，是一颗支持增强型氮化镓开关管直驱的高频反激准谐振控制器，芯片内部集成700V高压启动电路和X电容放电功能。芯片内部集成氮化镓驱动器，驱动电压为6V，可直接驱动增强型氮化镓开关管。

SW1106P运行在带谷底锁定的谷底开启工作模式，并集成频率抖动功能以优化EMI性能，支持突发模式。供电采用双VDD供电设计，在输出电压USB PD宽输出场合降低控制器的功率损耗。

SW1106P内部集成输入电压保护，供电过压保护，输出过压保护，逐周期电流限制，过载保护，输出过流保护，电流取样电阻开路和短路保护，芯片内置过热保护，支持外接热敏电阻进行器件过热保护，保护功能全面。

智融科技SW1106P采用SSOP10封装，支持氮化镓快充，充电器以及开关电源应用，这颗初级控制器的推出，一方面实现了氮化镓控制器的国产化替代，另外一方面也丰富了智融在快充电源的产品线。

智融科技SW1106P荣获中国IC设计成就奖之年度最佳电源管理 IC，目前已大量产出货，并获得倍思65W 1A1C氮化镓充电器、鸿达顺65W 2A1C氮化镓充电器、众显100W 2C1A氮化镓充电器、喜微100W 3C1A 超高性价比氮化镓快充、等产品采用。

初级开关管采用纳微半导体NV6145C氮化镓功率器件，耐压700V，210mΩ导阻，采用DPAK-4L封装。

变压器特写。

UPC1009G光耦特写，用于输出电压反馈。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1471K和TMY1102M。

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围，配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

充电头网拆解了解到，智融科技SW1608同步整流控制器此前还被Aohi 65W 2C1A模块化氮化镓快充充电器、绿联65W 2C1A拉拉线氮化镓充电器、倍思65W 2C1A氮化镓快充充电器、安克Nano 70W 2C1A氮化镓充电器、众显100W 2C1A氮化镓充电器等产品采用。

两颗同步整流管特写，丝印N10005D，采用PDFN5*6封装。

两颗输出滤波固态电容也是来自绿宝石，规格均为25V680μF。

输出端一览，四个USB接口母座均采用小板焊接。

将全部小板拆下，其中三个USB-C接口母座所在小板正面均焊接降压电感以及二次滤波固态电容，电感中心打胶加固。

背面均设有降压协议芯片、同步降压开关管以及VBUS开关管。通过观察发现三块小板设计完全一样，用料也相同，篇幅原因下面仅选取绿色小板上器件进行详细介绍。

三个USB-C口的降压协议芯片均采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。
