400G/800G 时代,数据中心布线卡脖子?光纤主干 + 64G 连接器破局!

源自公众号:芯际元

01-23 19:37

随着AI大模型训练和超大规模云计算的蓬勃发展,数据中心网络正向200G以上速率跨越式升级。本文深入分析了400G/800G时代数据中心面临的布线挑战,系统阐述了铜缆互联与系统化设计如何破解带宽瓶颈,为高速网络扩容提供了兼具可行性与经济性的解决方案。

400G/800G 时代,数据中心布线卡脖子?光纤主干 + 64G 连接器破局!智能速览

  • AI/HPC网络分为三层架构,节点内Scale-Up网络带宽高达1200GB/s

  • 200G高速传输中,1米电缆组件损耗占比最大达16.3dB

  • CPC/NPC技术通过减少板内损耗,可将背板线缆延长至1.4米

  • 有源铜缆(ACC)支持224G速率下2.0米传输距离

  • 铜缆适用于单机柜内,跨机柜互联需采用光方案

  • 连接器技术向小型化、高密度方向发展,支持PCIe Gen7等新标准

400G/800G 时代,数据中心布线卡脖子?光纤主干 + 64G 连接器破局!精华内容

在AI算力需求的推动下,数据中心互联技术正经历深刻变革。从节点内部的GPU直连到跨机架的光电融合,每一层架构的技术创新都在为突破带宽瓶颈提供可能。

网络架构分层

数据中心网络按覆盖范围分为三层:主数据中心网络覆盖整个数据中心,延迟超过10μs;节点间扩展网络连接机架内集群,延迟低于10μs;节点内扩展网络连接单个服务器内的多个XPU,延迟极低且带宽高达1200GB/s,是AI训练性能的关键瓶颈所在。

传输损耗分析

在53.125GHz频段下,200G高速传输链路的总损耗预算为28dB。实际测算显示,1米电缆组件损耗达16.3dB,占比最大;PCB走线按8.25英寸计算损耗约10.48dB;PCB过孔损耗为1.5dB。高频信号在PCB走线上的衰减高达1.27dB/英寸,这严重限制了板内走线长度。

CPC/NPC技术突破

共封装铜缆(CPC)将芯片与铜缆封装在一起,近封装铜缆(NPC)紧邻芯片安装,两者都能显著降低板内互连损耗。IEEE 802.3dj研究表明,NPC方案可使外部背板电缆长度达到1.4米,远超传统方案,大幅提升了数据中心机柜内部的布局灵活性。

有源线缆方案

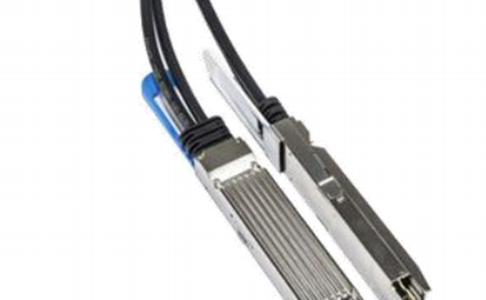

针对224G PAM4传输需求,无源铜缆(DAC)最大支持1.0米,而有源铜缆(ACC)通过在插头内置重驱动器,可将传输距离延长至2.0米。线缆规格从25AWG到32AWG可选,完全兼容光模块设计,降低了系统开发难度。

光电融合演进

铜缆互联在中继器支持下最多只能传输2-4米,跨机柜场景必须采用光互联。光技术从可插拔模块向共封装光学(CPO)和近封装光学(NPO)演进,通过减少电信号传输距离,实现更高带宽密度和更低功耗,满足超大规模数据中心的极致性能需求。

数据中心高速互联技术的创新正在重塑网络架构的基础。从节点内部的铜缆优化到跨机柜的光电融合,每一步技术突破都在为AI算力释放扫清障碍。随着连接器向小型化、高密度发展,未来的数据中心将实现更高的带宽密度和更灵活的组网方式。
