2路3g-sdi同时输出1080P会议云台摄像机测评

派尼珂Pnioke 4K UHD超高清视频会议摄像机NK-UHDVC6230X，采用Sony 1/1.8英寸大靶面尺寸890万像素的高品质UHD CMOS图像传感器，30倍高清4K镜头，内置1路音频输入输出，可外接全向麦或者调音台音频信号，支持多接口5路同步高清输出图像：双链路2×3G-SDI、HDMI、USB3.0、IP， NDI ® |HX3超低延迟网络传输，超低延时的4K 超高清广播级画质，满足会议现场多个高清设备输入需要，可以外接导播台、会议终端、录播主机、矩阵等多个设备连接，减少视频分配器，下面看看这款摄像机详细特征

派尼珂4K 30倍双3G-SDI 广播级视频会议摄像机

NK-UHDVC6230X

概述：

派尼珂Pnioke 4K UHD超高清视频会议摄像机NK-UHDVC6230X，采用Sony 1/1.8英寸大靶面尺寸890万像素的高品质UHD CMOS图像传感器，30倍高清4K镜头，内置1路音频输入输出，可外接全向麦或者调音台音频信号，支持多接口5路同步高清输出图像：双链路2×3G-SDI、HDMI、USB3.0、IP， NDI ® |HX3超低延迟网络传输，超低延时的4K 超高清广播级画质，同时支持Tally灯，360°全方位红外遥控，SRT等协议，中英文OSD菜单，可设置摄像机及云台的参数。广播级4K图像画质， 采用智能降噪技术 , 提供更低噪声更高清晰度的高质量视频。

IP千兆网络，支持PoE+供电，内置重力传感器、支持一键图像翻转，适应不同的安装方式。内置多个标准控制协议，兼容所有的硬件设备平台（录播、会议键盘、会议终端、中控、会议矩阵等），软件平台兼容市面主流多方远程互动会议系统软件图像采集及控制。

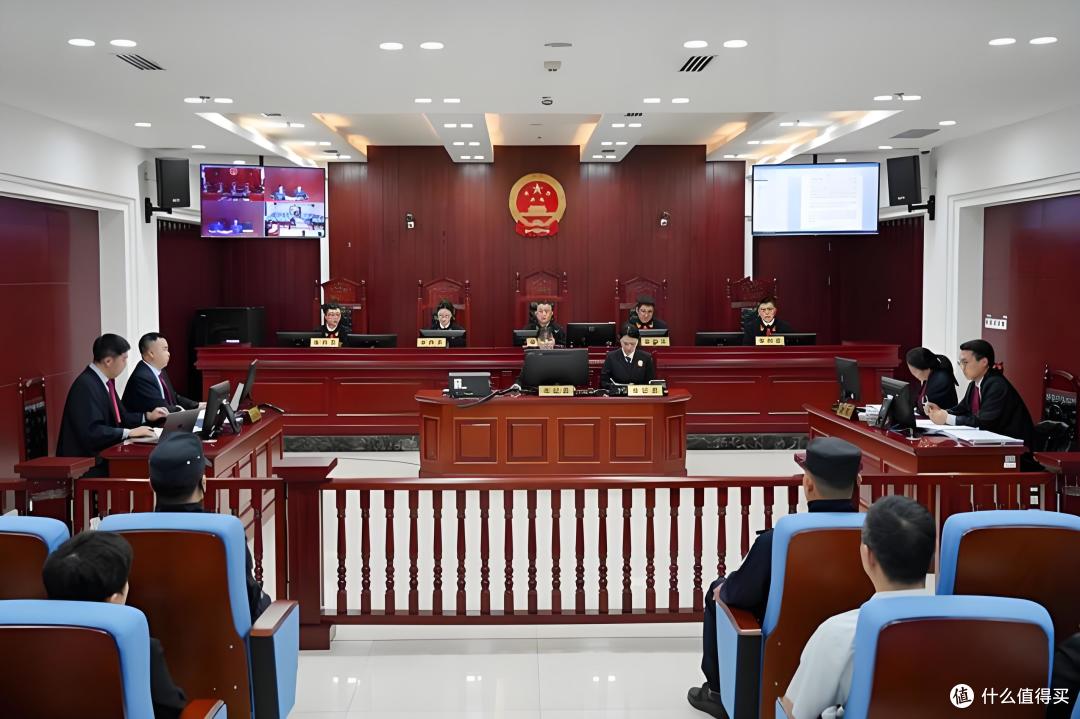

应用场景：广泛适用于广播演播室，教育录播、信息化建设、远程会议、远程医疗、远程培训、庭审系统、指挥系统、赛事活动等行业。

功能特点：

1、4K超高清视频

采用最新890万像素，1/1.8"Sony高品质UHD CMOS传感器，可实现4K (3840×2160)60Fps 超高分辨率的优质图像,向下兼容4K 30HZ/1080P60/30HZ、720P等多种分辨率。

2、30倍光学变倍长焦镜头

高品质真800万超高解析度的4K超广角长焦镜头，无畸变宽视角， 30倍光学变焦长焦镜头 。

3、超低照度

超高性噪比的全新CMOS图像传感器可有效降低在低照度情况下的图像噪声，同时应用2D和3D降噪算法，大幅降低了图像噪声，即便是超低照度情况下，依然保持画面干净清晰，图像信噪比高达55dB以上， 照度可达0.01Lux  。

4、HDMI2.0高速高带宽接口

支持HDMI 2.0规格，可直接输出4K无压缩数字视频。向下兼容HDMI1.4版本。

5、支持 2路3G-SDI传输

支持HDMI2.0高清接口，双链路2×3G-SDI高清输出1920×1080P/60 Fps，USB3.0无压缩UVC输出，可选SDVoE无压缩网络输出，多路高清接口HDMI、IP、USB、SDVoE等所有接口可同时输出4K图像，支持两路3G-SDI接口同时输出最大1920×1080P/60 Fps视频图像，兼容向下兼容 1080p30、 720p 等视频格式。

6、超低延迟NDI ® |HX3网络视频（选配）

NDI ® |HX3是新一代的网络视频传输方式，它有即插即用、低延时、易于实施部署、具有良好的生态，并支持音频、视频、控制同时传输的特性。

可授权支持NDI | HX直接输出4K图像

7、内置重力传感器

支持一键图像自动翻转功能，方便工程安装使用

8、PoE+远程供电

有线网络支持PoE+供电，控制、供电、视频、音频仅需一条CAT5网线即可完成。

9、智能曝光

智能曝光技术处理，有效解决投影、电视等设备对拍摄人物的影响

10、远程控制

多种控制方式，可使用RS232、RS485、RS422、IP网络以及USB接口可对会议摄像机全方位转动、变焦、预置位功能进行控制。

11、超级静音云台, 低功耗、节能环保

采用高精度步进电机以及精密电机驱动控制器，确保云台运行平稳，超低噪声。支持低功耗休眠/唤醒，休眠时功耗低于400mW。

12、支持预置位图像冻结功能

支持调用预置位过程中图像冻结功能，可屏蔽预置位调用过程中的图像

13、255个预置位

支持多达255个预置位（遥控器设置调用为10个）设置保存、调取。

14、支持Tally指示灯。

摄像机镜头前方及后方各有一个亮度可调节的红绿双色Tally指示灯

15、内置多种网络协议

支持ONVIF、RTSP、RTMP 、NDI|HX3、SRT等协议，同时可根据用户需求进行扩展。

16、支持360度全向红外接收

摄像机前方、后方及顶部都有IR红外接收传感器，用户可通过红外遥控在任意角度对摄像机进行控制。提高遥控器的控制灵敏度。

17、多种安装方式

支持壁装、天花吊装、桌面安装、三脚架等多种安装方式。

技术参数：

型号

NK-UHDVC6230X

图像传感器

1/1.8" 890万有效像素Sony UHD CMOS

扫描方式

逐行，支持16:10、16:9宽屏显示

信号格式

HDMI：4K@25/30/50/60/59.94/29.97fps; 1080P@25/30/50/60/59.94/29.97fps;

1080I@50/60/59.94/29.97fps； 720P@50/60/59.94fps

备注：4KP60/50/59.94 HDMI输出只支持YUV422

2×3G-SDI: 1080P@25/30/50/60/59.94/29.97fps; 1080I@50/60/59.94fps;

720P@50/60/59.94fps

镜头

30倍高清4K镜头

焦距

f =7.08mm ~212.75mm（±3%）,

光圈值

F1.6 ～ F5.2（±3%）

光学变焦

30倍光学变倍

数字变焦

12倍数字变倍

最低照度

0.01Lux@(F1.6,AGC ON)

快门

1/30s~1/10，000s

白平衡

支持多种白平衡方式，包括自动, 室内, 室外, 一键式, 手动，指定色温等功能：3000K/4000K/5000K/6500K

背光补偿

支持，1-7级可调

宽动态

支持。

数字降噪

支持2D和3D数字降噪

画面调节

亮度、色度、饱和度、对比度、锐度

信噪比

≥55dB

水平视场角

2.56°~60.5°

垂直视场角

4.1°~48.5°

水平平移范围

±175°

垂直平移范围

-30°~ +90°

水平转动速度范围

0.1° ~ 100°/s

垂直转动速度范围

0.1° ~ 80°/s

水平、垂直翻转

支持

图像冻结

支持

预置位数量

255，遥控器支持10个

预置位精度

0.1°

巡视功能

支持多个预置位之间自动巡视功能

PoE供电

支持

通讯波特率

2400/4800/9600/19200/38400bps

USB接口特点

支持操作系统

Windows 7, Windows 8, Windows 10, Mac OS X, Linux, Android

色彩空间/压缩

H.264 / H.265/MJPEG

视频制式

H.264 AVC: 最大2160P@30fps

H.265 HEVC: 最大2160P@30fps

MJPEG:最大 2160P@30fps

YUV：640*480

USB音频

支持

USB通信协议

UVC1.0~UVC1.5

UVC PTZ控制

支持

NDI® 功能特性

支持 NDI ®

NDI® 4.x, NDI® HX,HX2

NDI® 编解

SpeedHQ for NDI®, H.264 Transfer

to NDI® HX

NDI®视频流

1080p60:approximately 140Mbps; 2160p30:approximately 180Mbps; 2160p60:approximately 250Mbps

NDI® HX视频流

1080p60:approximately 12Mbps;

2160p30:approximately 24Mbps;

2160p60:approximately 48Mbps

输入输出接口

高清视频输出

1路HDMI2.0，支持4K（3840×2160）60Hz

2路3G-SDI: BNC类型, 800mVp-p, 75Ω, 遵循SMPTE 424M标准

USB视频接口

1路USB2.0, Type-C型插座,最高可以输出4K@30fps视频

音频接口

1路输入输出： Line In/Mic In, 3.5mm 音频接口；

网络接口

1路RJ45: 1000M网口（10/100BASE-TX）自适应以太网,支持PoE+供电，支持网络控制，音视频编码同步输出4K（3840×2160）30Hz；

控制接口

1路RS232 In和OUT（环通输出）,支持多台摄像机组网控制，最大距离80米

2路RS422（兼容RS485）In和OUT（环通输出）: 凤凰口, 最大距离: 1200米

1路RJ45（IP），支持UDP

1路USB

控制协议

支持标准Visca、Pelco-D/P、Visca Over IP、协议、 ONVIF、UVC（仅USB口）

IP网络参数

频编码标准

H.264/H.265/MJPEG

视频码流

第一码流、第二码流

第一码流分辨率

3840×2160,1920×1080,1280×720,1024×576等

第二码流分辨率

720×480, 720×408, 640×480,640×360等

视频码率

32kbps~51200kbps

码率控制

可变码率，固定码率

频率

50Hz:1fps~25fps,60Hz:1fps~30fps

音频压缩标准

ACC、G711A、G711U

音频码率

96kbps,128kbps

支持协议

TCP/IP, HTTP, RTSP, RTMP, Onvif, DHCP,NDI|HX3(选配）、SRT

其他参数

电源接口

直流插口

工作电压

DC 12V/PoE (802.3af)双电源

工作电流

≤1.5A

环境温度

-15°C~55°C

储藏温度

-40°C~60°C

功耗

最大15W

外观颜色

黑色和白色可选，适应不同的装修环境

尺寸

L213mm×W175mm×H241mm

净重

1.83Kg
