传统瓷器鉴赏多聚焦纹饰器型之美，常忽视其工艺“缺点”。本文反其道而行，系统剖析釉面、胎体、底足等20种典型瑕疵，揭示其作为断代、辨伪关键依据的独特价值，为收藏者提供一条避开仿品、洞察真实历史的实用路径。
智能速览
工艺“缺点”是瓷器断代辨伪的重要加分项。
元代多见乳突，明代常见米糊底与塌底现象。
苏麻离青料的铁锈斑与凹陷是永宣青花标志性特征。
现代仿品在模拟跳刀痕、旋纹等缺点时往往生硬做作。
鉴定时应放弃“唯气泡论”，其偶然性大于必然性。
精华内容
深入了解瓷器生产中固有的“缺陷”，将为准确鉴定其年代和真伪开启一条新途径，让我们透过不完美，看见真实的历史印记。
底足的奥秘

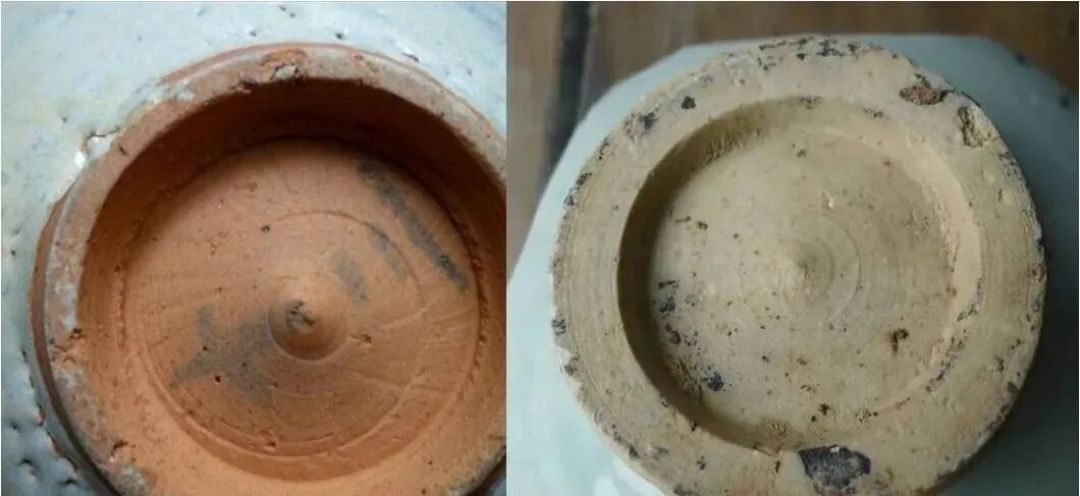

器物底部的痕迹是时代工艺的直接体现。元代瓷器底部多见“乳突”，这是挖足后留下的凸点，而明代早期碗类器物也偶有出现。明早中期的大盘常因垫烧工艺形成“米糊底”，色泽自然，与清代及现代仿制的斑驳成片或颗粒感缺失有明显区别。
“塌底”现象自明代早期开始，到中期已成为常态，盘子甚至能在平面打转，这是当时烧制工艺的局限，现代仿品难以复制这种自然的缺陷。器物底部的“旋纹”和“跳刀痕”也极具参考价值，明代中后期为追求效率，跳刀痕增多，其痕迹由一圈向心直线组成，自然流畅，与仿品的生硬做作形成对比。
釉面的印记

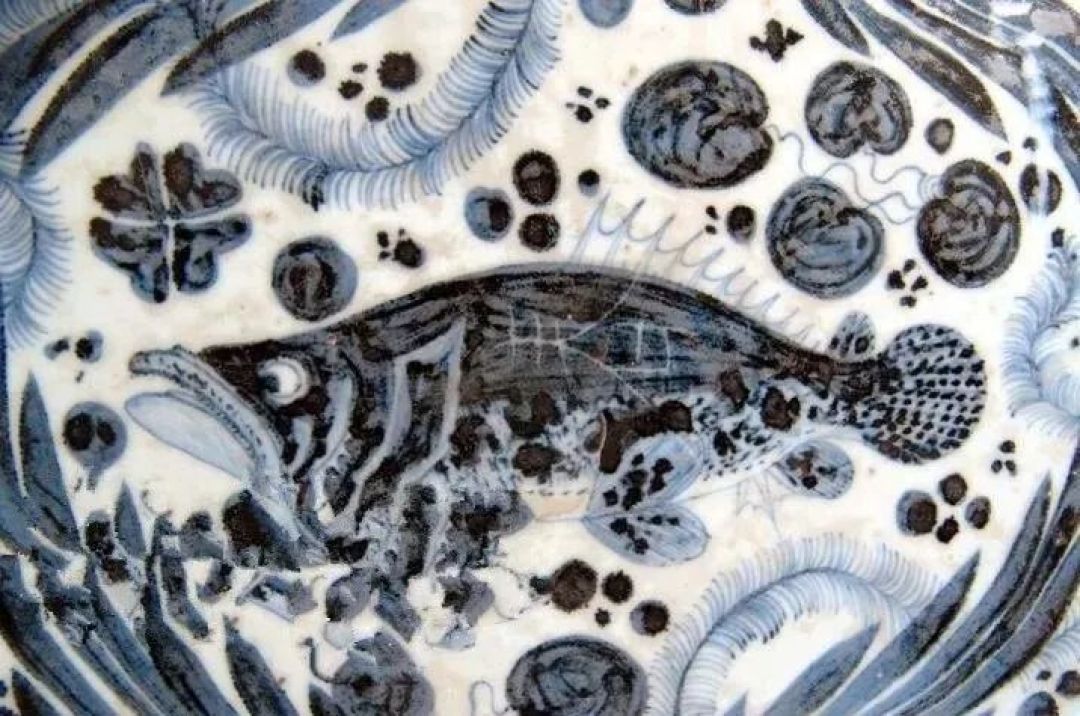

釉面上的“缺点”往往是材料与火候共同作用的结果。明代早期青花瓷使用的“苏麻离青”料含铁量高，在浓重处会产生下凹和“铁锈斑”，这是永宣青花的标志性特征，仿品的铁锈斑往往颜色突兀，甚至错误地出现在无青花的白釉上。

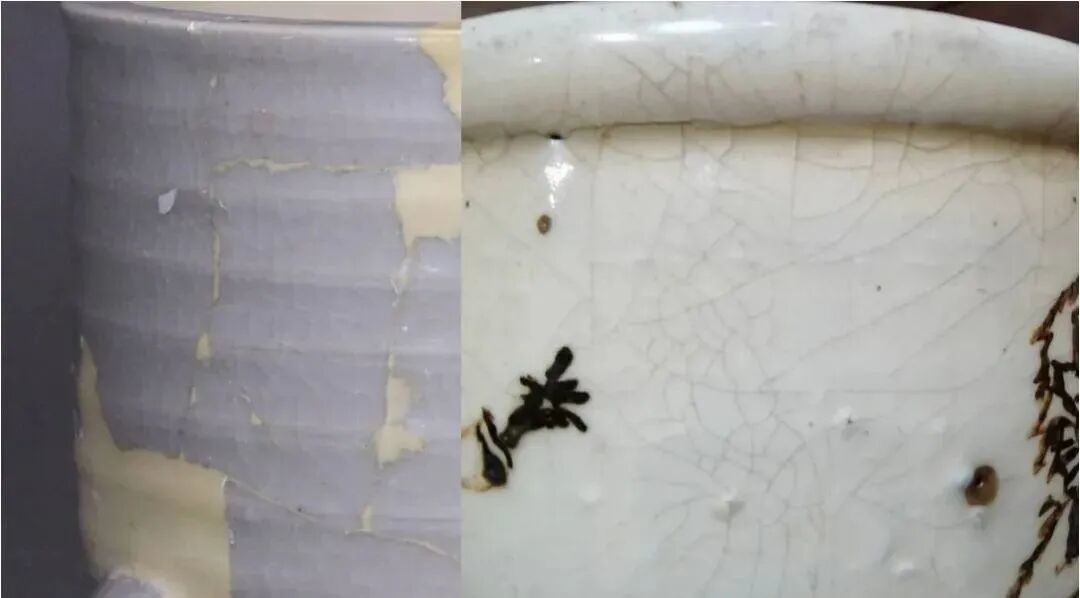

此外，瓷器出窑后因胎釉收缩率不同会产生“冰裂纹”，尤其在明早期器物上常见。而康熙时期的瓷器底部则多见“棕眼”，这是胎土水分在高温下气化突破釉面所致，虽可作为参考，但非唯一标准。“爆釉”现象在顺治、康熙时期也较普遍，后来工匠采用酱口涂饰来克服这一问题，这种早期的酱口干涩光亮度差，与后世装饰性的酱口有显著不同。
胎体的故事
器物成型与烧制过程中的缺陷，记录了那个时代的技术水平。康熙以前的立件器物，如瓶、罐，常见“接胎痕”，这是上下段胎体对接时处理工艺较粗造成的，在器物内外形成一圈凸起的“腰线”，雍正以后因修胎技术提升，此现象基本消失。

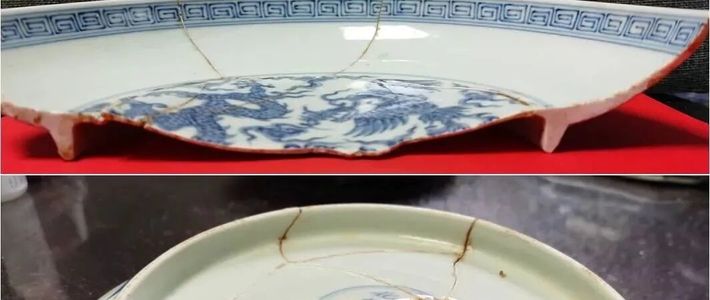

“窑裂”是胎体在窑内因应力不均产生的开裂，多见于晚明早清的厚胎器物，窑工有时会用颜料或胎泥涂抹补救，这种“天生”的偶然性缺陷是现代仿品难以模仿的。同时，明代器物常见的“瓢、翘、歪”现象，即口沿不平或瓶颈歪曲，也是因胎体收缩不均所致，可作为辅助判断依据。
辨伪的误区
在众多鉴定要素中，应警惕某些误区。例如，用放大镜观察“气泡”来判断年份的方法并不可靠，气泡的多少、大小与釉的成分和烧制气氛有关，偶然性远大于必然性，并非断代的有效依据。

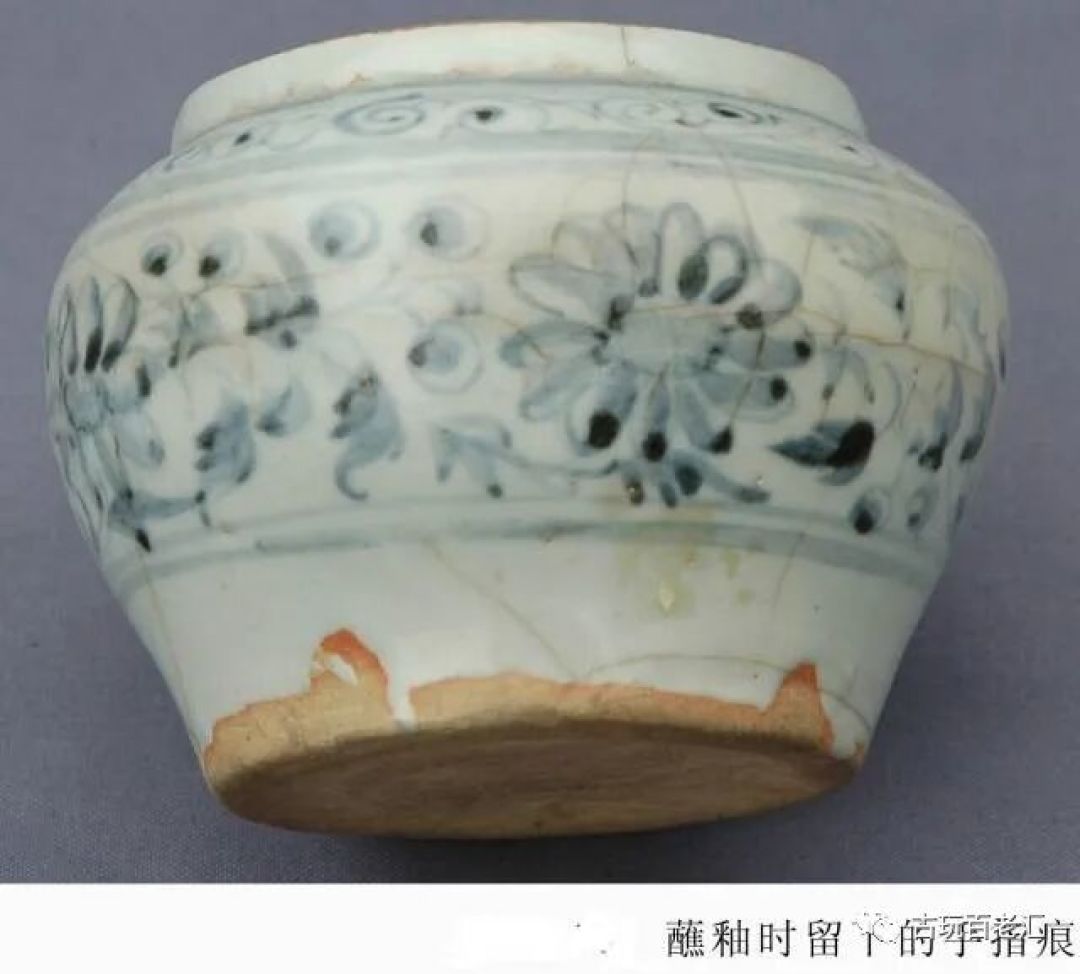

另外，一些不常被注意的细节也值得关注，如“缩釉”，老器物缩釉处常伴有“火石红”，而仿品少见。圈足端的“切削痕”是工匠为清除粘砂留下的利刃刮削痕迹，起刀落刀过程明显，与磕碰痕迹不同。这些细微的“缺点”特征，只要掌握其形成原理，就能成为鉴定真伪的有力武器。
掌握瓷器“缺点”的鉴定逻辑，等于拥有了一套辨伪的实用武器。它不仅提升了鉴赏的深度，更让收藏回归到对材料、工艺与历史的敬畏之中。下一次面对一件古瓷时，你是否会先去看看它的不完美之处？
