虚拟化从入门精通到删库跑路系列--6.1Advanced Load Balancer配置

配置默认云

单击“基础设施”选项卡，然后在左侧菜单中选择“云”。我们看到控制器附带了已配置的默认云，我们可以根据需要对其进行编辑。在绿点的右侧，您会看到几个图标。单击铅笔右侧的齿轮。

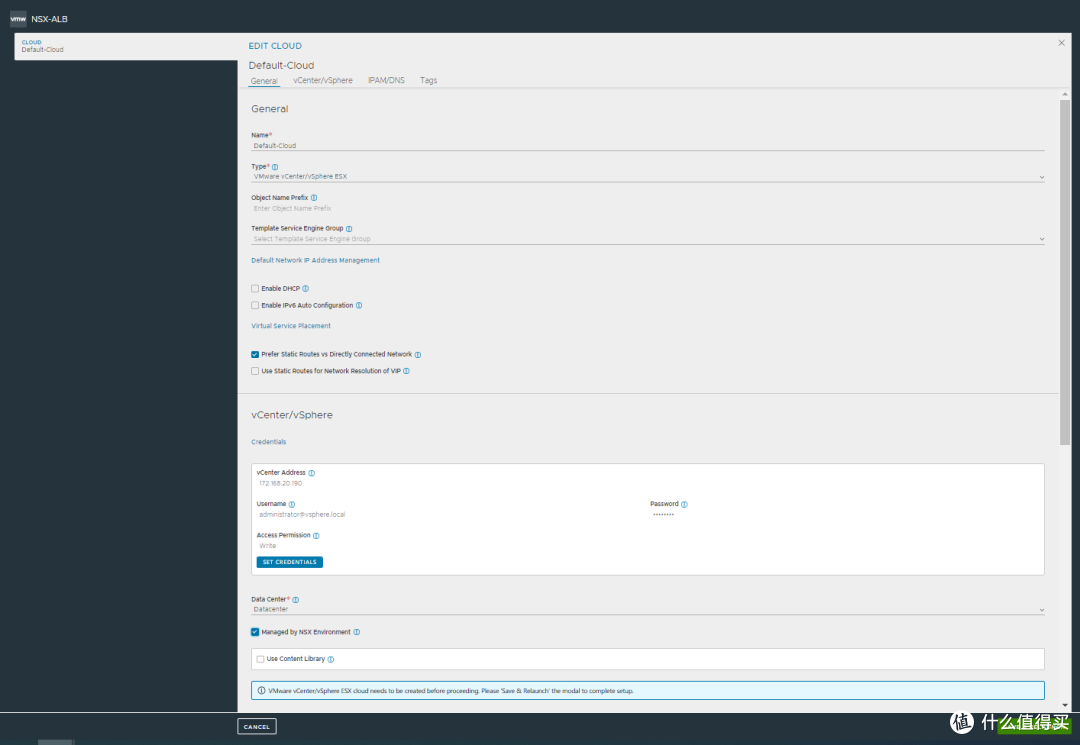

在“转换云类型”窗口中，从云类型下拉菜单中选择“VMware vCenter/vSphere ESX”。单击是，继续。

对于默认云，在默认网络 IP 地址管理下选择“首选静态路由与直连网络”。

然后在 vCenter/vSphere 部分下，单击添加凭据。

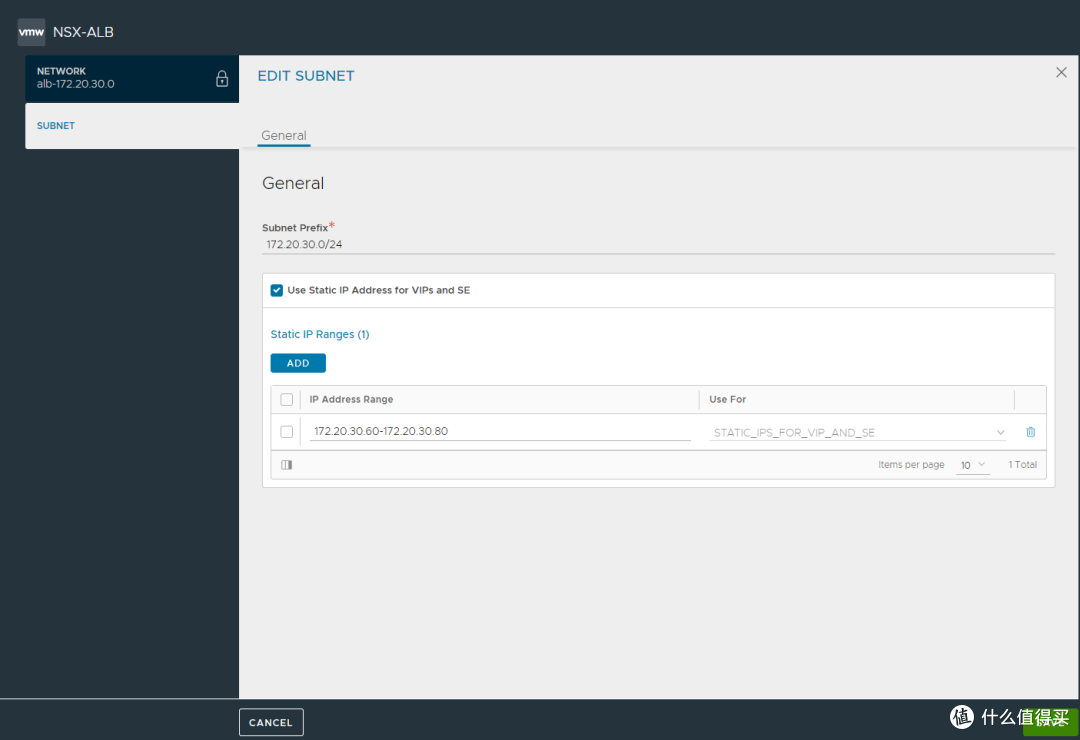

现在我们可以配置管理网络信息了。选择管理网络，添加其CIDR和网关。在静态IP地址池下，我们需要单击添加按钮。这将需要 5 个连续的 IP 地址。

配置服务引擎

为此，我们单击“基础设施”选项卡，然后在左侧展开“云资源”，然后选择“服务引擎组”。

1 – 单击默认组上的铅笔。

2 – 默认配置，旧版 HA 已配置为活动/备用。这是 Essentials 许可证可用的唯一模式。

3 – 每个服务引擎的虚拟服务数量默认为 10。这是 SE 将支持的负载平衡服务的数量。

4 – 服务引擎的最大数量受所使用的必需品许可证的限制。

配置 NSX-ALB 控制器网络

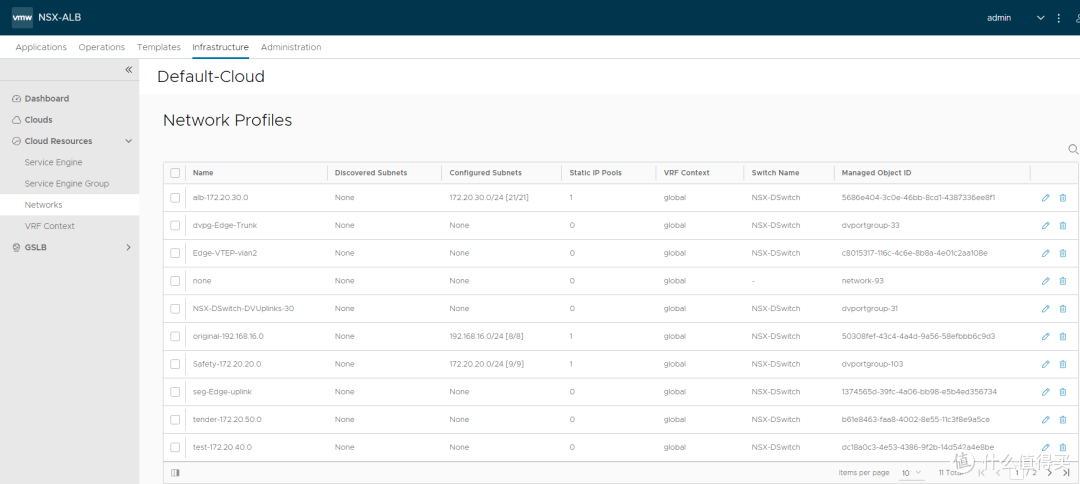

现在我们已经在上一节中配置了服务引擎，现在我们需要配置我们的网络。在左侧菜单中，选择“云资源”下的“网络”。我们可以看到它已检测到 vCenter 中的所有可用网络。

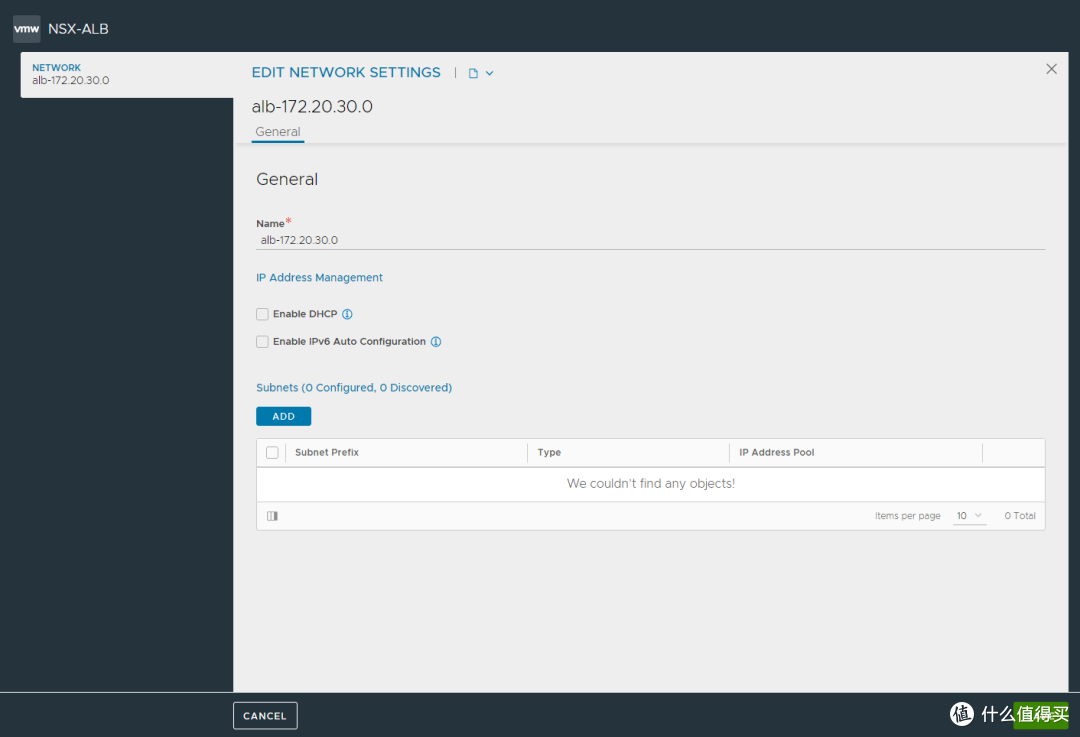

您会注意到它不会检测网络设置，因为我们使用静态 IP 而不是 DHCP，因此首先我们将编辑数据网络。单击右侧的铅笔。

在左侧，选择 VRF 上下文来配置路由。在“全局”右侧选择编辑按钮。

我们需要添加默认网关路由并设置为0.0.0.0/0。在下一跃点中，我们可以从电子表格添加数据网络的网关。
