• 前言

如果桌面纵深不大，那就需要一台短尺寸的机箱，当桌面长度比较长有富裕的宽度空间时，双仓结构的短身机箱就有点优势了。这次带来的是一台白色的五边形双仓机箱恩杰H6FLOW的白色主题装机。NZXT 恩杰 H6Flow属于紧凑型双腔中塔式气流机箱，简约的风格配上双面玻璃侧透，配合其顶视图五边形的造型显得非常独特，整体的尺寸为415x287x435的长宽高，虽然看尺寸H6FLOW属于短小的矮胖型，但兼容性不可小觑，CPU散热高度可达163mm，显卡支持最长365mm，顶部支持最大360冷排，风扇最多侧面3个120，底部2个140，后面1个120，电源最长也有200mm。

这次的配置主要是13700KF+微星 MPG Z790 EDGE TI MAX WIFI DDR5 刀锋TI MAX主板+影驰4060TI星曜 MAX OC显卡。13700KF虽然只是13代，但其依然8大核与仅仅少了0.2Ghz的主频和8个小核心让它非常容易凉快下来，使用360规模的九州风神 冰堡垒青春数显版就非常容易吹透了。微星Z790 EDGE TI MAX WIFI是今年的新款刀锋，在保持原有90A 16+1+1的供电规模以及第三代钛金电感的同时，优化升级支持了更高频的DDR5内存，5条M.2的第一条也已支持PCIE5.0 X4 M.2协议，以及加入了WIFI7无线网卡。显卡是来自影驰的RTX4060TI 星曜MAX OC ，它与不带MAX的普通版RTX4060TI 星曜区别是采用了16GB GDDR6大容量显存，而其他规格上则是一致的。固态硬盘是影驰的HOF EXTREME30 PCIE4.0 1TB ，它采用来自群联的8通道主控完全体PS5018-E18和纯白定制的HOF OF FAME 曲镜白泳散热器。

其余配件方面，使用了采用海力士A-DIE颗粒的白色款阿斯加特吹雪联名款DDR5 7200 32GB 灯条，电源是海韵Vertex GX1000 White纯白ATX3.0压纹线电源，这款海韵中端电源突出的特点上面主要有235%瞬时峰值功率超越intel ATX3.0标准、搭载智能IC保护控制、采用更安全的SDP智能双重保护、中低负载智能启停的数字 IC 温控技术配合135mm FDB动态液压轴承风扇转速曲线更静音。风扇使用的是联力的三代幻境积木风扇。

配置清单：

C P U：英特尔（Intel）13代 酷睿 i7-13700KF 处理器

主 板：微星（MSI）MPG Z790 EDGE TI MAX WIFI DDR5主板

内 存：阿斯加特（Asgard）吹雪联名款 DDR5 7200 32GB RGB内存套装

显 卡：影驰 （Galax） GeForce RTX 4060TI 星曜 MAX OC 16GB GDDR6 显卡

S S D：影驰 （Galax） 名人堂 HOF EXTREME30 PCIE4.0 1TB SSD

散 热：九州风神（DEEPCOOL）冰堡垒360青春数显版白色

风 扇：联力 （LIANLI） 积木风扇三代 幻境 UNI FAN SL-INF 120 x4（正叶）

联力 （LIANLI） 积木风扇三代 幻境 UNI FAN SL-INF 120 x3（REVERSE BLADE反叶）

联力 （LIANLI） 积木风扇三代 幻境 UNI FAN SL-INF 140 x2（正叶）

电 源：海韵（SEASONIC） Vertex GX 1000 White 峰睿系列ATX3.0压纹线 全模组电源

机 箱：NZXT 恩杰 H6Flow 白色

• 整机展示：

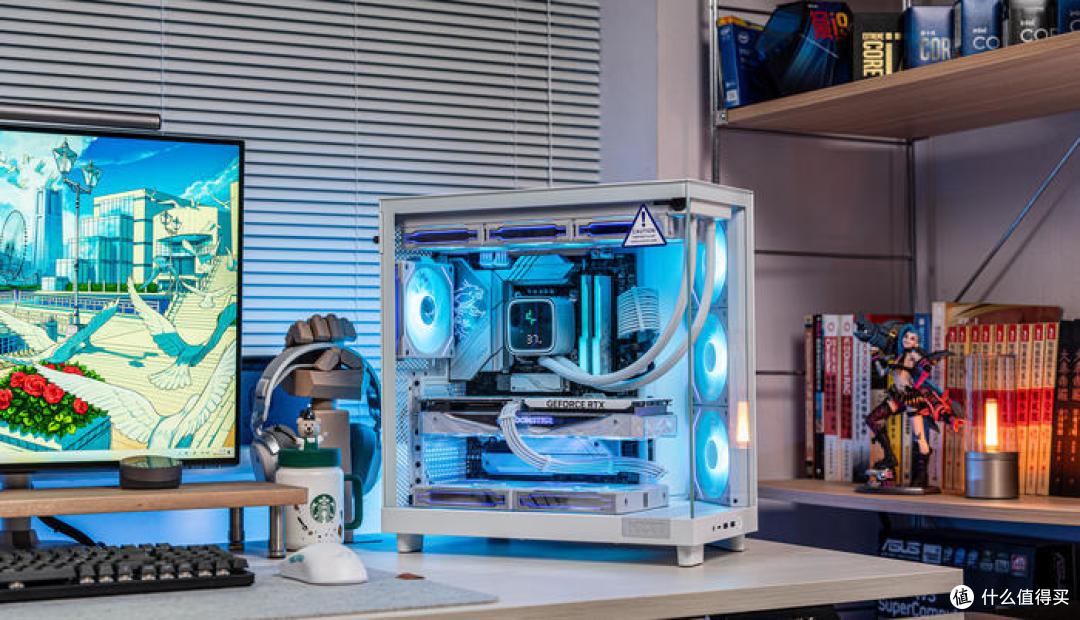

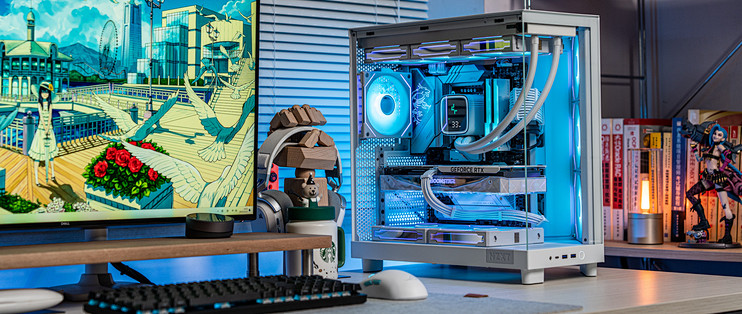

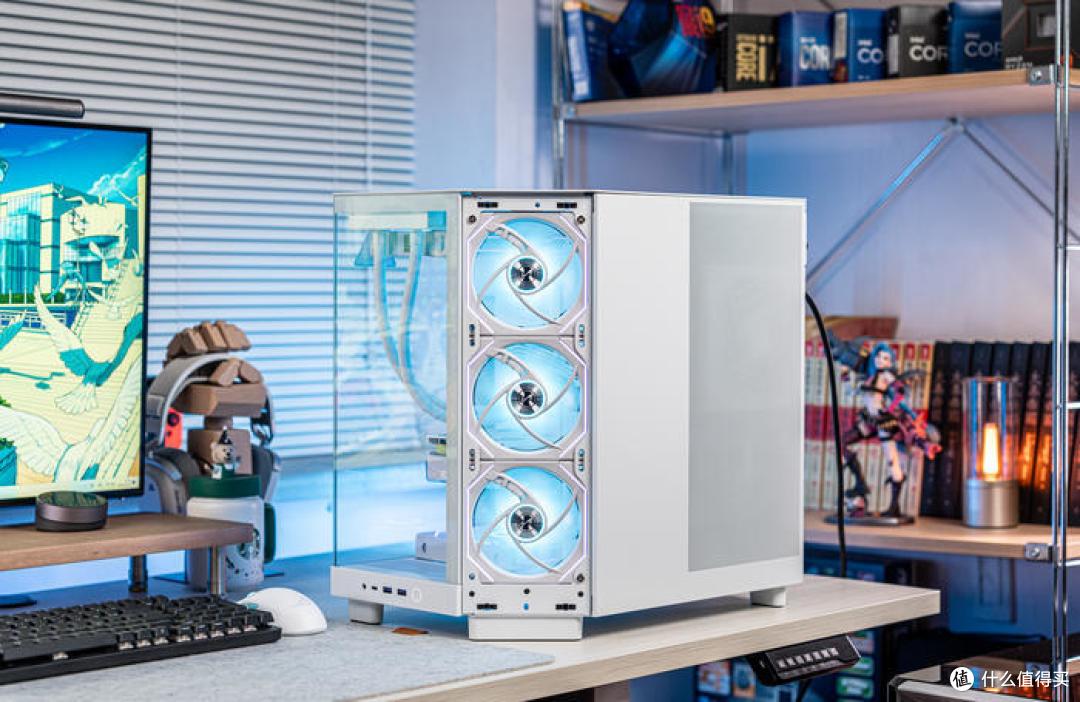

桌面展示

整机的90°侧面

45°展示

45°展示

45°展示，这里正好看见五边形的缺角

前面板的海景房示意

双面侧透中间的NZXT恩杰logo

五边形处底部的NZXT恩杰logo

H6FLOW的顶部五边形示意

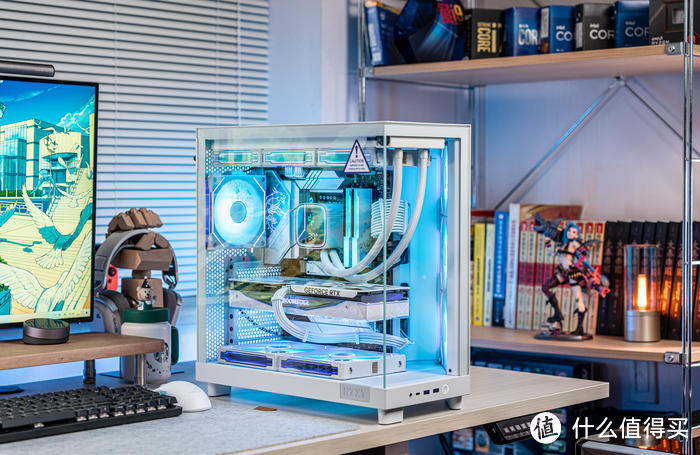

侧面的内景

打开其中一片侧板的内部

打开侧板的90°正侧面

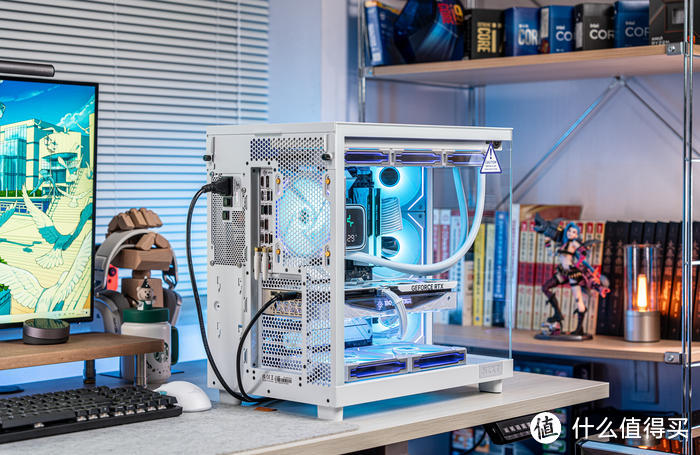

背板的右侧大面积开孔方便电源和硬盘位散热，前缺角网孔面板为主配件区的进风

打开侧板可见内部的理线与海韵峰睿白色限定版电源

斜侧面五边形缺角处安装的三把联力幻境积木风扇反叶扇

近距离看120幻境反叶扇

H6FLOW顶部的360冷排九州风神冰堡垒360青春数显版，右边的开孔可见海韵峰睿

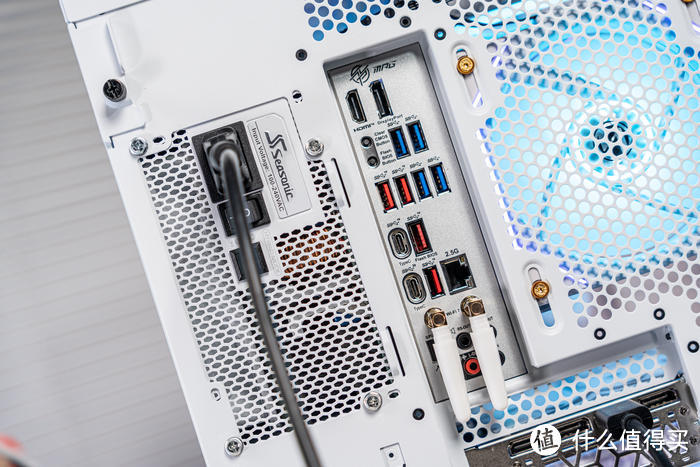

机箱尾部双仓结构的海韵峰睿电源出风口，以及微星Z790刀锋钛MAX的背板

海韵峰睿电源白色限定版整体白色，中间具有SS的金属logo和顶部VERTEX的峰睿金属logo

为峰睿电源使用的FormulaMod 硅胶蛇皮包网定制线

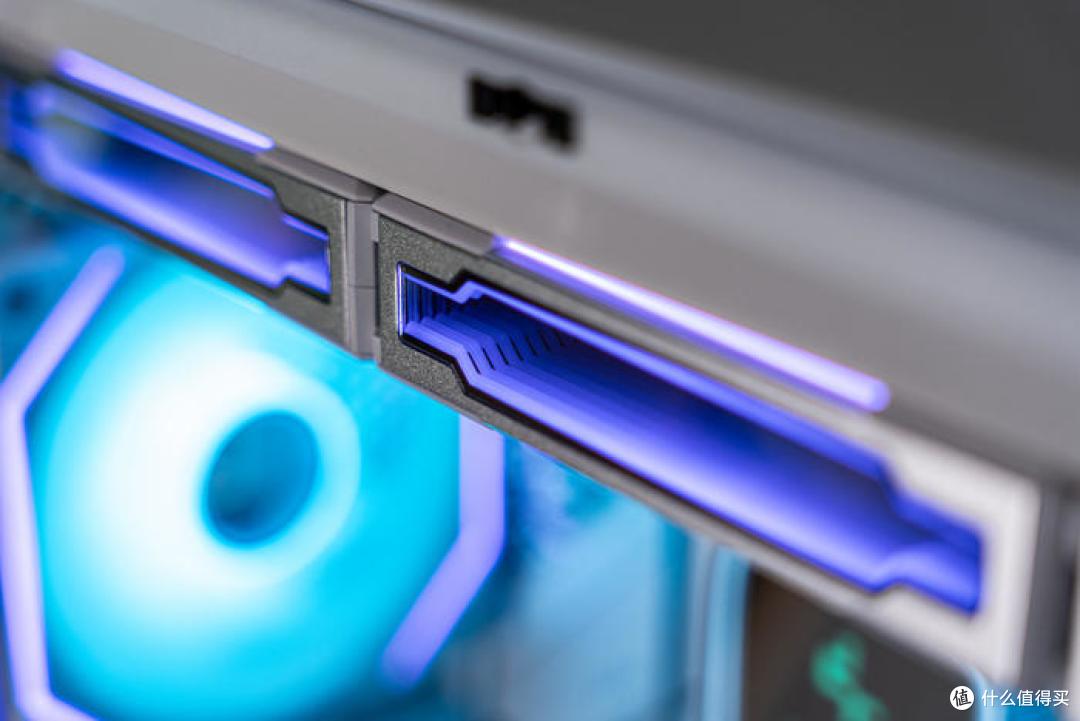

微星Z790刀锋钛MAX主板扩展型散热片上的带ARGB灯效的龙图腾

主板整体16+1+1强力供电下两侧带热管连接的强力散热规模

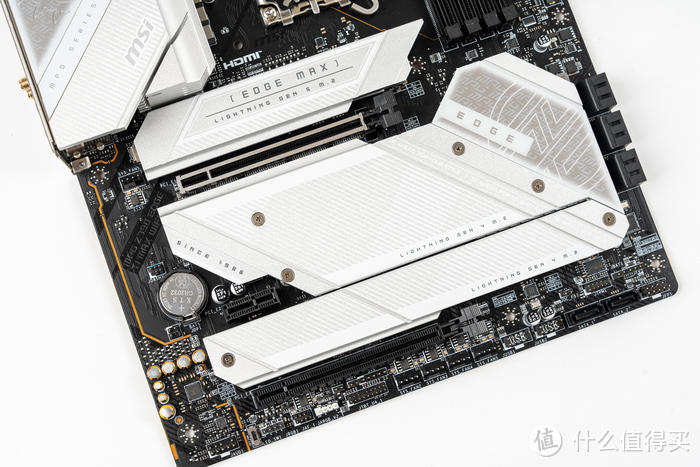

主板PCIE区域处底部的4个PCIE4.0X4 M.2扩展位，和CPU下方的PCIE5.0X4的M.2一起提供了5个M.2扩展位

阿斯加特的吹雪联名款内存，灯效受微星MSI CENTER控制

内存型号为DDR5 7200 、时序C34-46-46-116，32G容量

内存采用的双面铝合金散热都是1.6mm厚度，为高频散热提供了强有力的基础条件

内存的另一侧是黑色的联名logo

内存正面是吹雪姬图案与雪花logo，底部左上角中文标注了吹雪

影驰RTX4060TI星曜MAX OC显卡为白色主题设计，特别是其三个净霜风扇与顶部的星曜logo都支持ARGB控制，可根据环境任意调整灯效

显卡的背板也是白色定制并辅以星曜的logo展示

显卡顶部的星曜logo与BOOMSTAR

显卡尾部接近一半面积都使用了贯穿通风设计，并使用BOOMSTAR的星曜logo为显卡散热提供了更多的散热空间

主板第一条M.2上的名人堂HOF EXTREME 30 1T固态硬盘

散热器使用的九州风神冰堡垒青春数显版，整个冷头使用阳极喷砂工艺的铝合金材质

LS720 SE DIGITAL WH的整体

使用的3把120联力幻境正叶扇，多重灯效

整体双色灯效

联力三代积木风扇中间的幻境灯效

联力三代积木风扇侧边的幻境灯效

幻境120反叶扇

幻境120反叶扇作为进风设计

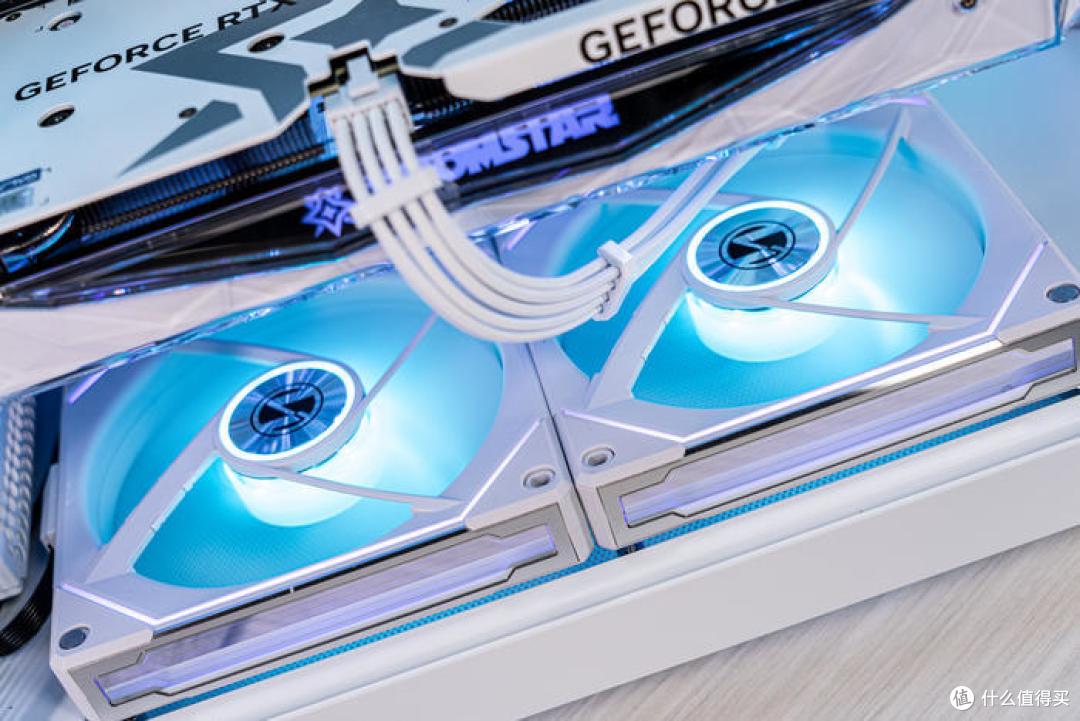

底部也还有2把140幻境作为进风设计

这次使用的FormulaMod 硅胶蛇皮包网定制线

FormulaMod 使用的3D打印的线梳使用非常方便，扣孔大小正好，且颜色与包网线和胶壳相当一致

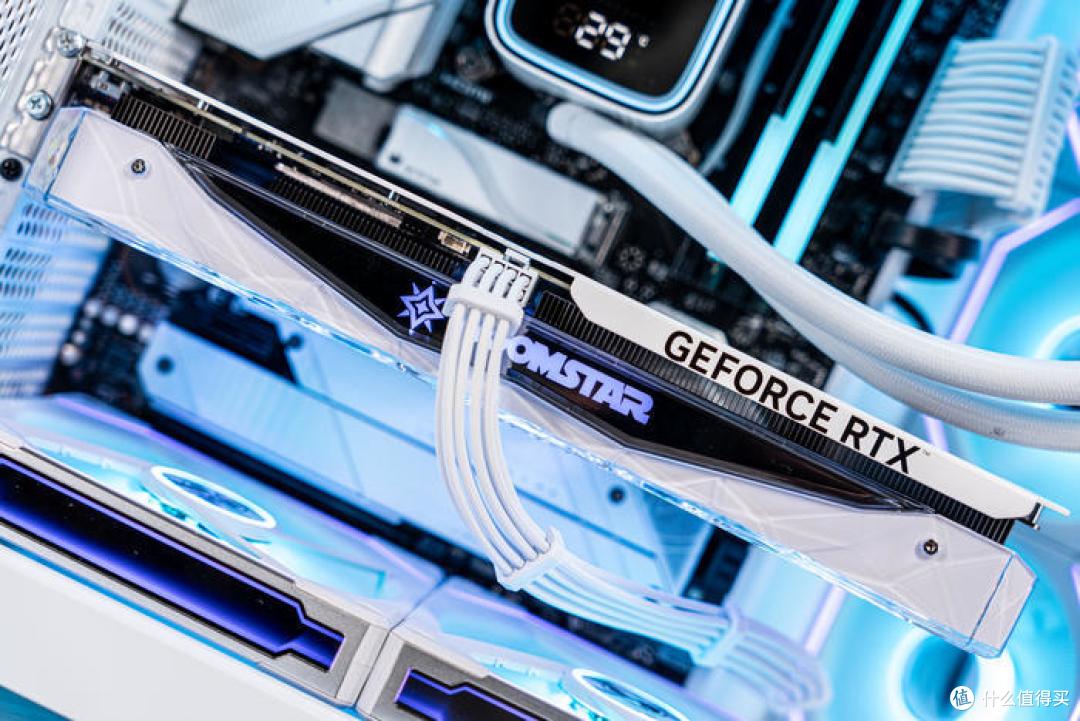

显卡上使用了线梳之后也非常好走线

内部的理线也非常舒服，硅胶包网有个特点就是可撑起塑型，不会耷拉脑袋

最后是峰睿VERTEX和海韵SS的双金属logo

• 配件解析

• 微星MPG Z790 EDGE TI MAX WIFI DDR5 主板

微星Z790 EDGE TI MAX WIFI是今年的新款刀锋，在保持原有90A 16+1+1的供电规模以及第三代钛金电感的同时，虽然还是那个Z790芯片组，但它对14代处理器进行了优化，更升级支持了高频DDR5内存，而5条M.2的第一条也已支持PCIE5.0 X4 M.2协议，还有WIFI7高通无线网卡的加入，另外还有4个SATA接口也增加为6个，所以此次升级也是诚意满满

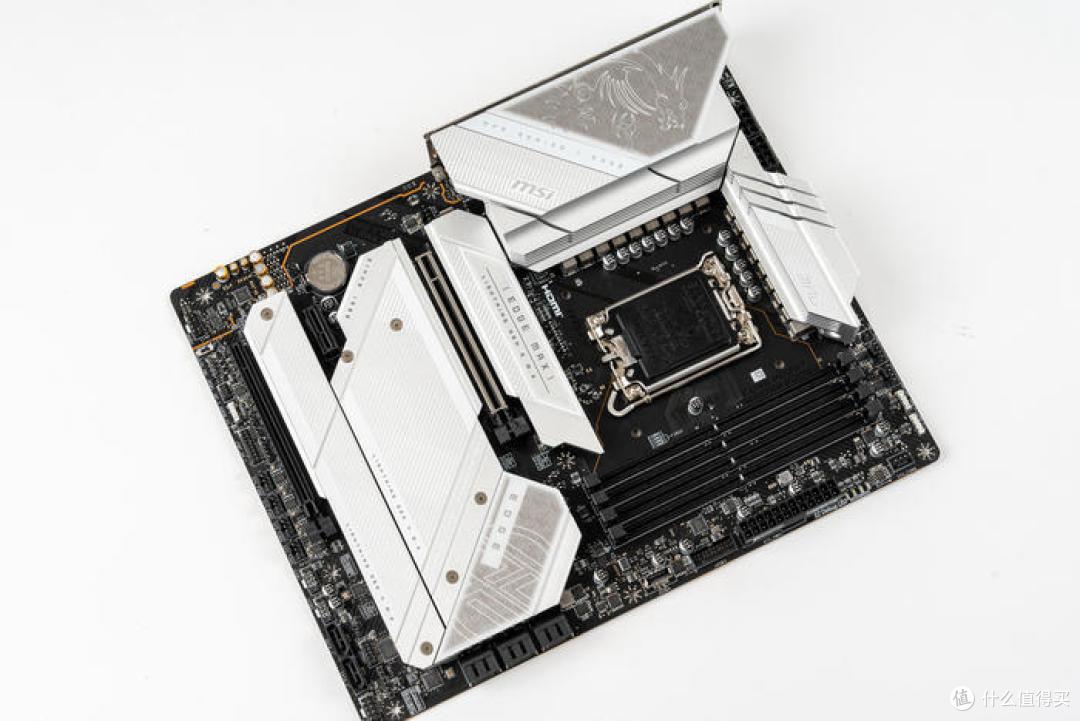

MPG Z790 EDGE TI MAX WIFI 主板的本体，得益于白银相间的多块散热片，可以很好的搭配各种浅色主题

主板供电的VRM主散热片，上面的MPG底印的龙图腾logo与MSI的标记，中间则是MPG SERIES | EDGE，而且龙图腾支持微星的MSI CENTER的 灯效控制

顶部的散热片与主VRM散热片一样做了四层开槽与三条切割，让整个散热片的散热面积有所增加，并且两块散热片也有铜管相连接达到更好的平衡散热的目的

巨大的散热规模下是第三代钛金电感，供电规模为16+1+1，PWM主控芯片来自Renesas（瑞萨）的RAA229132，16相供电是来自90A的瑞萨芯片ISL 99390

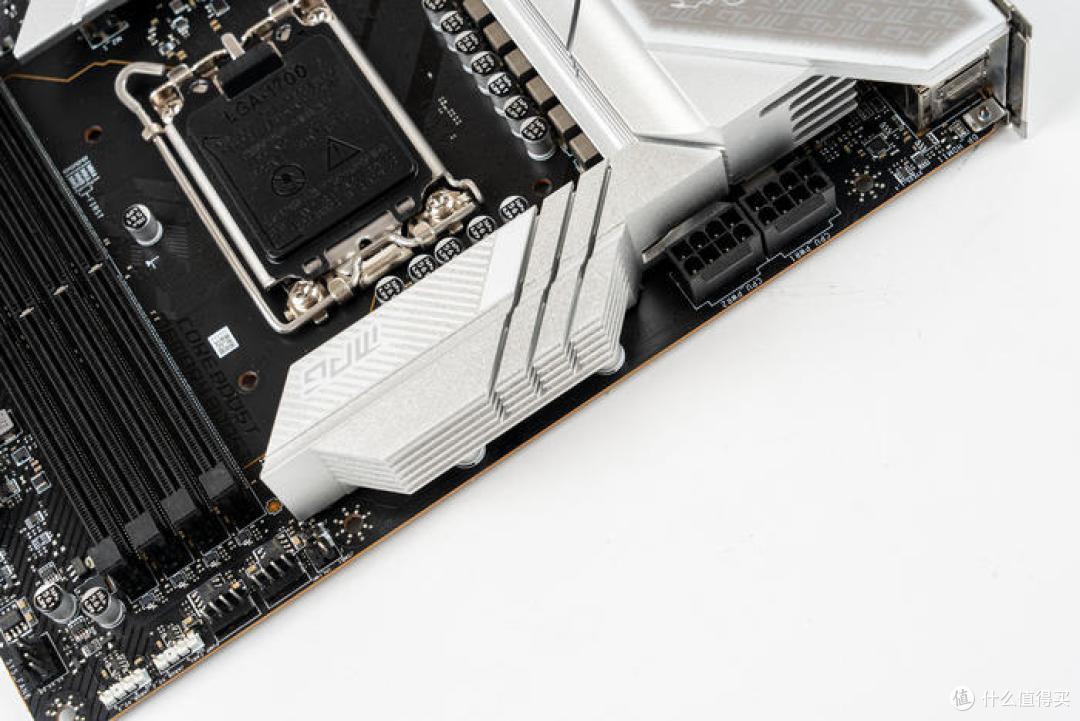

顶部这里的双CPU 8PIN供电接口，为intel的12代、13代、14代CPU提供源源不断的电力，顶级i9也不在话下

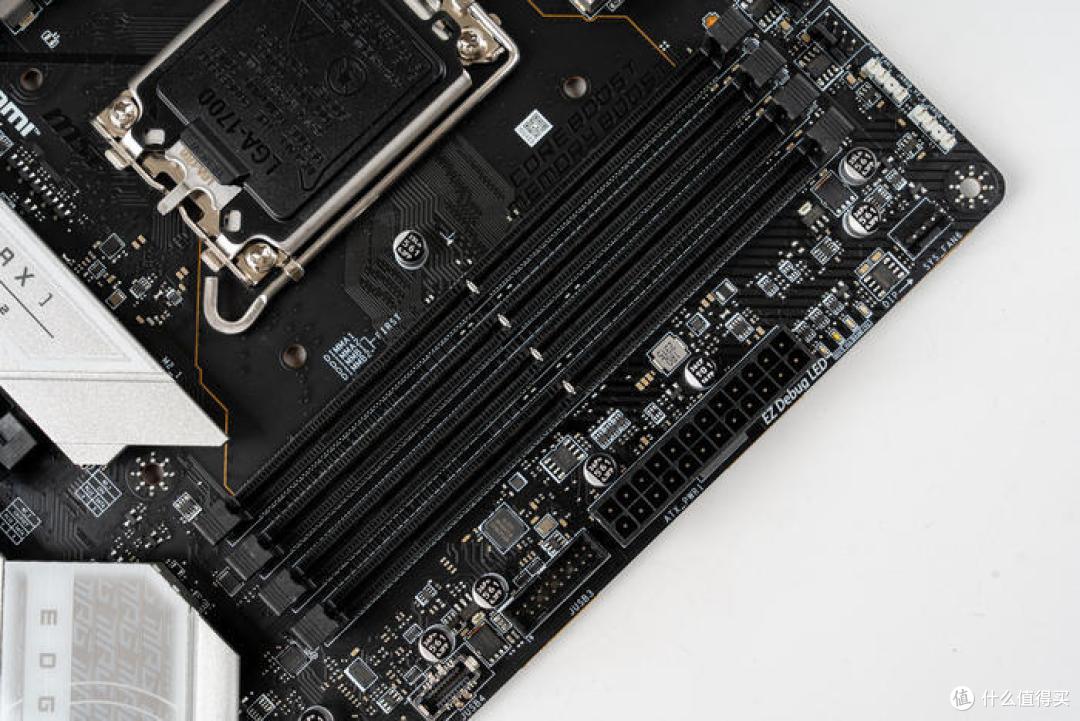

四条DDR5 内存插槽为双边卡扣设计，支持微星的MEMORY TRY IT!内存超频功能，它可以根据不同厂商内存颗粒优化的预设配置文件进行快速超频，并且内存线路独立设计与降低阻抗并减少电路干扰，从而可以保障内存高频信号的稳定性与可靠性

主板PCIe区域，提供了一条钢铁装甲加固的PCIE 5.0 X16，以及一条PCIe3.0 X1 和一条全长的PCIe4.0 X4；另外PCIE区域布局了5条M.2插槽，并配备5个冰霜铠甲，可为多条SSD提供强有力的支持

侧出的6个SATA和2个直立的SATA，右边还有前置USB3.0和前置TYPE-C

声卡采用了多颗高品质电解电容，声卡芯片为小螃蟹REALTEK的旗舰芯片ALC4080

主板背面的接口也是非常的丰富，上面还有MPG的logo，依次提供了集显的DP1.4、HDMI2.1、Clear CMOS、FLASH BIOS、4个蓝色的USB3.2 GEN1 5Gbps、4个红色的USB3.2 GEN2 10Gbps、1个TYPE-C USB3.2 GEN2 10G、1个TYPE-C USB3.2 GEN2X2 20G、一个2.5G LAN 、WIFI 7 双天线接口、音频输入输出口

• 影驰 GeForce RTX4060TI 星曜 MAX OC 16GB GDDR6 显卡

显卡是来自影驰的RTX4060TI 星曜MAX OC ，它与不带MAX的普通版RTX4060TI 星曜区别是采用了16GB GDDR6大容量显存，而其他规格上则是一致的，采用NV Ada Lovelace架构和TSMC 4N工艺，4352cuda处理器，加速频率2685MHZ，显存频率18Gbps，单PCIE-E 8P供电接口，整卡TGP功耗为165W，不带挡板的尺寸为314x130x48mm

RTX4060TI 星曜 MAX OC显卡的本体，依然是星曜家族语言设计，全透明外壳下是白色的底壳，中间透明扇叶的静霜风扇

显卡的背板也是挡板处星曜logo，中间GEFORCE RTX的英伟达logo，右侧则是镂空大面积的贯穿散热与星曜logo BOOMSTAR

顶部的星曜logo，内部的灯效可受控于影驰XTREME TUNER软件或者可接驳ARGB线缆受控于主板

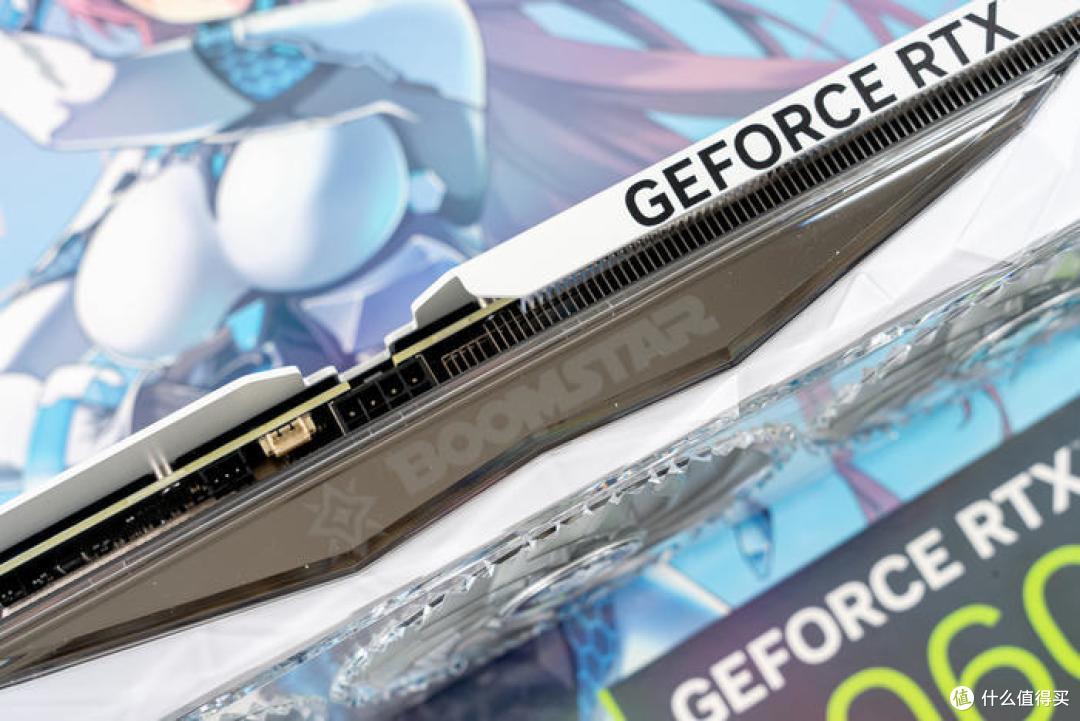

金属加固的单8PIN显卡供电接口

3个星曜静霜大风扇，采用三折式扇叶设计实现更强风流，同时还支持智能启停和ARGB炫彩灯效

40系显卡设计都是短PCB电路，所以显卡背板尾部大部分镂空的设计用于贯穿通风的散热风道优化，同时这里还做了星曜的logo设计

纯白的全金属背板，左侧还有星曜的logo和GEFORCE RTX 的英伟达标识

显卡末端也是散热器正面的延伸

背板上的HDMI2.1/DP1.4a*3的接口布局，高带宽输出和低延时，支持8K/60HZ稳定信号输出

标配的带ARGB灯效的星曜显卡支架，高低调节可适应大部分的机箱

• 阿斯加特（Asgard）吹雪联名款 DDR5 7200 32GB RGB内存套装

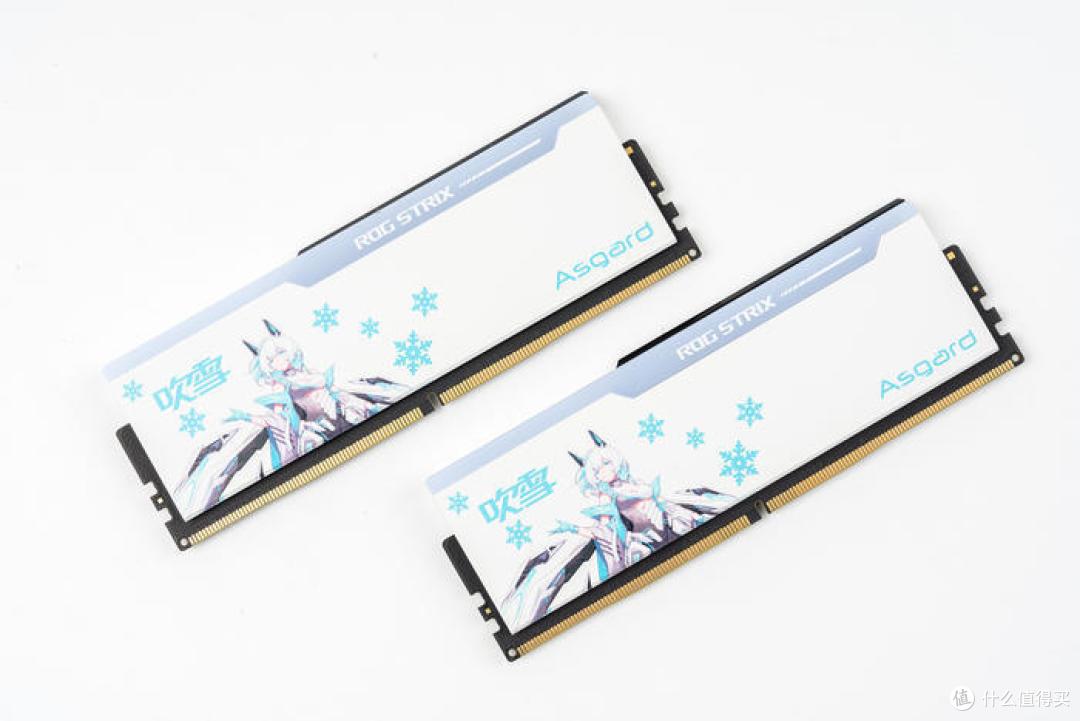

阿斯加特的吹雪联名款DDR5灯条，这款为高频内存，型号DDR5 7200 、时序C34-46-46-116，32G容量

内存本体相当厚重，散热片的规模能感受到满满的诚意。正面是吹雪姬图案与雪花logo，左上角中文标注了吹雪，右下角则是ASGARD的logo，顶部半截导光条，不透光的黑色装饰条中间标注了ROG STRIX

另一面是一样的吹雪姬和中文吹雪，不一样的则是顶部导光条有一半为一体式导光罩并标注了ROG STRIX

内存细节，铝合金散热都是双面1.6mm厚度的

内存两面顶部不同的设计，这套内存使用的是海力士A-Die H5CG48AGBD来自SK HYNIX的可靠品质芯片，电路板又加入PMIC电源芯框架，而DDR5 DRAM为每128位数据设置8位ECC存储空间

导光条材质晶莹剔透，撞色配置能更透露出白色主题

• 影驰 HOF EXTREME30 PCIE4.0 1TB SSD 固态硬盘

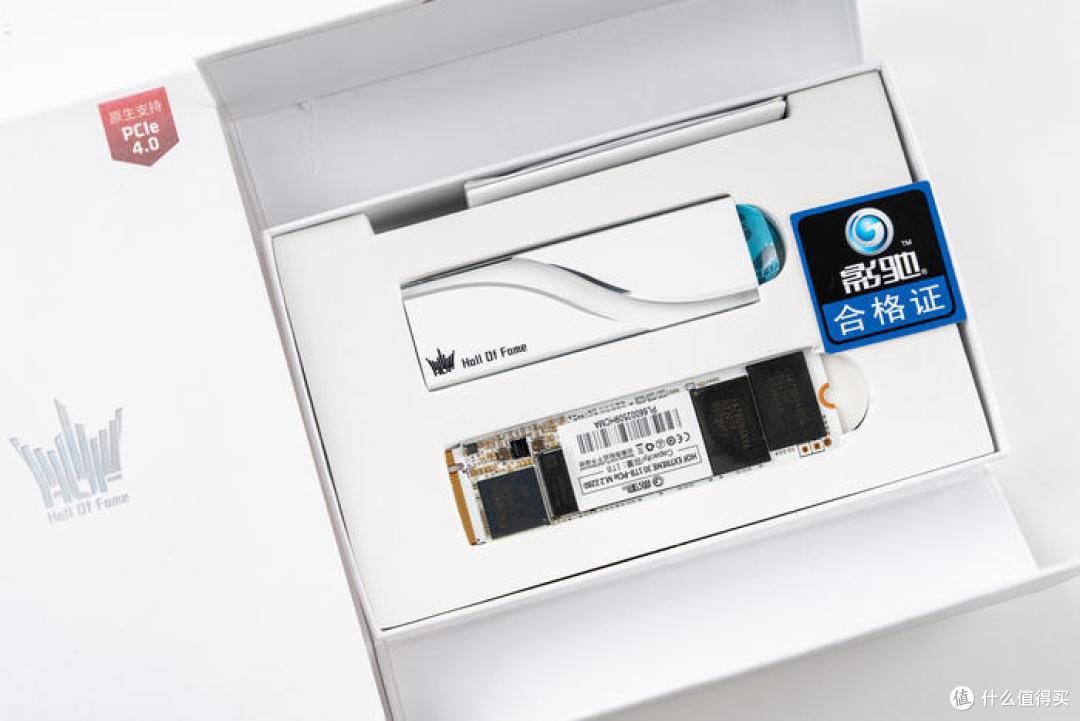

SSD是来自影驰的HOF EXTREME30 PCIE4.0 1TB ，它采用来自群联的8通道主控完全体PS5018-E18，以及3D NAND颗粒，支持NVMe V1.4，能提供高效IOPS和连续读写速度可达7GB/s

纯白定制的HOF OF FAME 曲镜白泳散热器，全铝CNC工艺和曲面设计，不仅散热优秀且马甲曲线灵动感十足

这款1TB版本为单面NAND颗粒，而2TB版本为双面颗粒，同时这款固态硬盘五年质保支持个人送保。

本体PCB与曲镜白泳散热器的合体

• 海韵（SEASONIC） Vertex GX 1000 White 白色限定版峰睿系列ATX3.0压纹线 全模组电源

Vertex峰睿系列的白色限定版，同时峰睿系列又是海韵的第一款原生12VHPWR接口、PCIe5.0标准的ATX3.0规范电源。它突出的特点上面主要有：235%瞬时峰值功率超越intel ATX3.0标准；搭载智能IC保护控制，采用更安全的SDP智能双重保护；中低负载智能启停的数字 IC 温控技术，让135mm FDB动态液压轴承风扇转速曲线更静音

小配件也比较多，魔术扎带、一大包透明线梳、一个电源检测器和一个海韵金属铭牌，都是比较使用的小配件

电源的本体，新的风扇进风口为与整个电源壳体一体压纹设计，中间为海韵的LOGO，而顶部有一个型号的logo：VERTEX

电源正面的铭牌标签上有所有产品参数标识和单路12V的功率分布、各国认证和出厂检验信息等等

电源的侧面则是海韵logo和VERTEX以及一个钢印的山峰

模组接口面，1000W也比较简洁，区分了M/B、IDE/SATA、CPU/GPU、12VHPWR四个大块来标识模组接口，底部则是SEASONIC海韵logo和VERTEX峰睿型号

电源出风口，海韵的标准配置，一样的蜂窝状出风口设计和HYBRID MODE混合模式按钮

海韵应该是最先推出压纹模组线的，这套原装模组线其实也是经过了多次升级达到现在的软硬适中、塑型和走线都非常方便的特点，高负载线缆同时还使用了16AWG高规格以及耐高电流端子

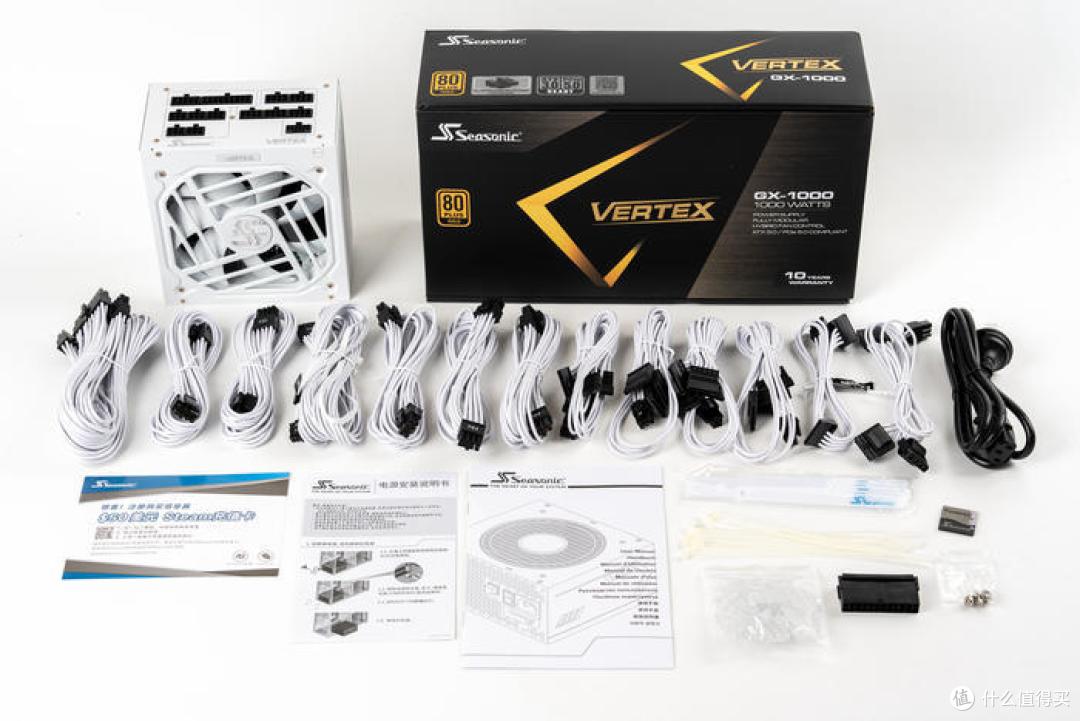

电源的全家福，配件在电源产品中属于比较多的，扎带、魔术扎带、金属铭牌、开机检测器、以及使用的全模组压纹线和12HPWR线缆使用注意事项等

• FormulaMod 硅胶蛇皮包网定制线

因为恩杰H6的主板穿线孔位相当于接近270°的弯折走线，所以这次使用了一套来自于FormulaMod的硅胶线蛇皮包网定制线，这套定制线的特点是包网线、胶壳、线梳属于同色配置非常一致，别看是最简单的白色，但反而白色是最难调和的

整套FormulaMod的白色包网定制线让我感觉颜色非常纯正，硅胶线的质量也自然不必多说，弯折程度在包网线材的张力下可以比较好的走线而不凌乱

而且使用的镀金端子和胶壳都是上佳材质

配置的3D打印的线梳也是这套线材的特点，每条线缆都配置四个线梳，并且内部卡扣刚好扣紧且不会夹线

• 九州风神（DEEPCOOL）冰堡垒360青春数显版 LS720 SE DIGITAL WH

散热器是来自九州风神的冰堡垒360青春数显版——LS720 SE DIGITAL WH 纯白款，能够实时可视化智能数显，简单易懂轻松控制，第四代水泵高效运行，噪音更低，加强版ARGB风扇可实现灯光同步，并提供了5年质保

冰堡垒360青春数显版的全家福，这次水冷风扇出厂预先安装在冷排上，可省去了安装风扇的步骤，且风扇的灯光与风扇导线整合为7Pin接口，转接线可直连每颗风扇

水冷的本体，风扇的侧面为7pin菊链接口，串联非常方便

Z字型排列的冷排鳍片，规则整齐无不良歪片，九州风神自行设计生产的工艺也已经非常可靠

九州风神的ANTI-LEAK 动态平衡泄压冷排，通过压差改变冷液容积和内部压力得到释放，稳定运行从而延长使用寿命

标配的120 ARGB PWM风扇为半透扇叶，带ARGB，2250RPM下可提供85.85CFM风量和3.27mmAq风压，且还带了降压线可降速至1600RPM

工业美学的无限反射冷头，高光透盖板和ARGB无限反射HALO光环，中间为九州风神的logo，下面带独立的水泵工作指示灯，可显示温度、功耗等信息，通过USB连接主板和安装软件实现，也非常方便

九州风神自研的第四代高能水泵，解热功耗高达300W，改进的微水道和增加铜底铲齿厚度，并使用3100RPM高转三相内绕马达与长寿面低噪陶瓷轴承和轴芯

阳极喷砂的铝合金冷头，侧面的90°水管接头，410mm长度的IIR材质尼龙纤维编织软管

自带的扣具也是满足intel和AMD双平台的需求，附带的一转3的7PIN线与三根降速线

• 联力 （LIANLI） 积木风扇三代 幻境 UNI FAN SL-INF

风扇使用了来自联力的第三代积木幻境风扇，不仅扇框和扇叶都支持ARGB光效，且中心无限镜ARGB和铝质框架环绕无限镜ARGB的加持都让它的灯效拉满，这次对于恩杰H6机箱配置了顶部3把120出风，尾部1把120出风，底部2把140进风和侧面3把120反叶进风的方式进行设计

SL-INF 120 幻境 REVERSE BLADE反叶扇的正面，整体与120幻境正叶扇一致，只是扇叶为反向吹风

SL-INF 120幻境反叶扇的反面，风扇的参数为120x122x25mm，2100RPM下最大提供63.6CFM风量和2.02mmH2O风压，噪声值32dB(A)

SL-INF 140幻境正叶扇，140规格确实比120大很多更壮观，作为幻境不仅扇框和扇叶都支持ARGB光效，且中心轴承处具有一个无限镜ARGB

幻境背面的LED光圈环绕铝质LOGO，当然扇框和扇叶也一样支持ARGB光效，风扇的参数为140x142x25mm，1600RPM下最大提供72.7CFM风量和2.88mmH2O风压，噪声值28dB(A)

120幻境的3联包套装，带有控制器和多根接线，风扇的参数为120x122x25mm，2100RPM下最大提供61.3CFM风量和2.66mmH2O风压，噪声值29dB(A)

积木风扇的原理在于两边的锁扣，以及中间的触点和铜片接触传递PWM和ARGB信号及供电，而且两头的卡扣则是可以拆卸的，方便在安装冷排或者在角落处走线或走管障碍时拆下；而且另两边是铝质框架，内部带有环绕无限镜的ARGB灯效

每个风扇带有8个同色三角形硅胶脚垫，并且脚垫带类似“沉孔”的设计

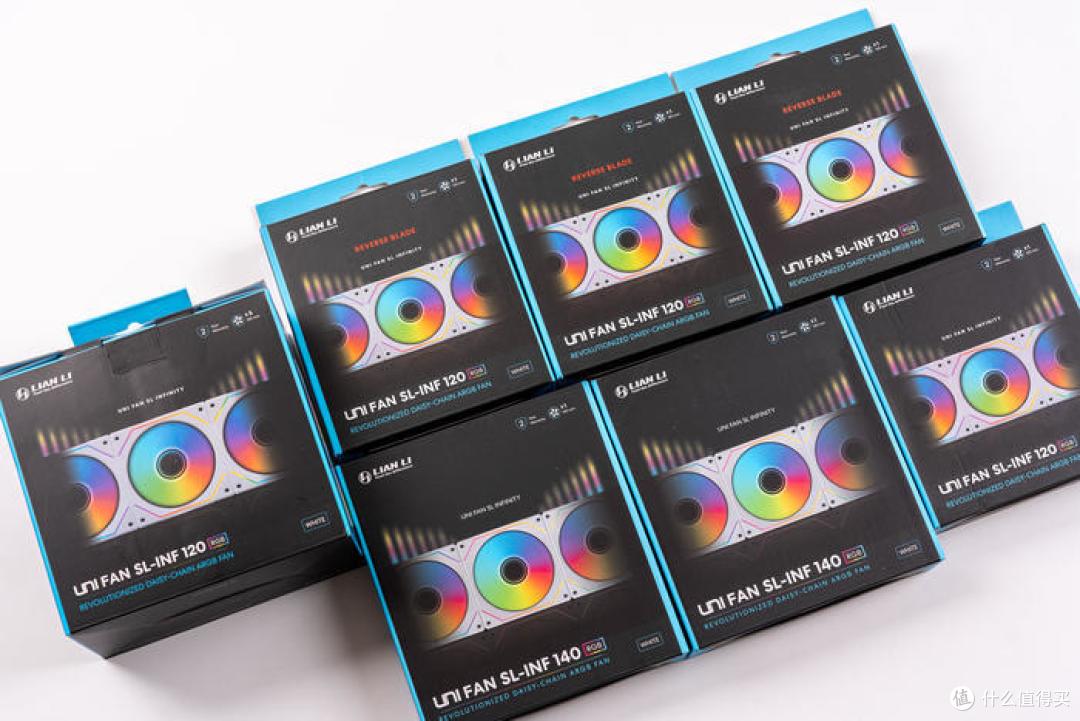

本次使用到的风扇

• NZXT 恩杰 H6Flow 白色

NZXT 恩杰 H6Flow属于紧凑型双腔中塔式气流机箱，简约的风格配上双面玻璃侧透，配合其顶视图五边形的造型显得非常独特，整体的尺寸为415x287x435的长宽高

虽然看尺寸H6FLOW属于短小的矮胖型，但兼容性不可小觑，CPU散热高度可达163mm，显卡支持最长365mm，顶部支持最大360冷排，风扇最多侧面3个120，底部2个140，后面1个120，电源最长也有200mm

机箱的90°正视面全透钢化玻璃，左顶部一个螺丝固定，拧下外掰即可提出侧板

内部由于右侧边风扇位倾斜设计，使得主板右侧的进线孔可以从侧面肆无忌惮的走线，而顶部的冷排空间也非常宽敞

机箱的背板，五边形的设计使得背板就非常短了，毕竟左侧多了一块360位通风网板

打开机箱内部，中间这里多条魔术扎带配置使得理线非常简单，中间还有一排扎带孔，右下角是双3.5HDD可拆卸支架

尾部可见典型的双仓造型，左侧固定的上电源仓下硬盘仓

H6标志性的顶部五边形，就像是切了一个角的胖小子

顶部面板为碰珠打开方式，无螺丝设计所以不能直接拿顶板拎起来，右侧的顶部还有开孔方便走线之类的干活

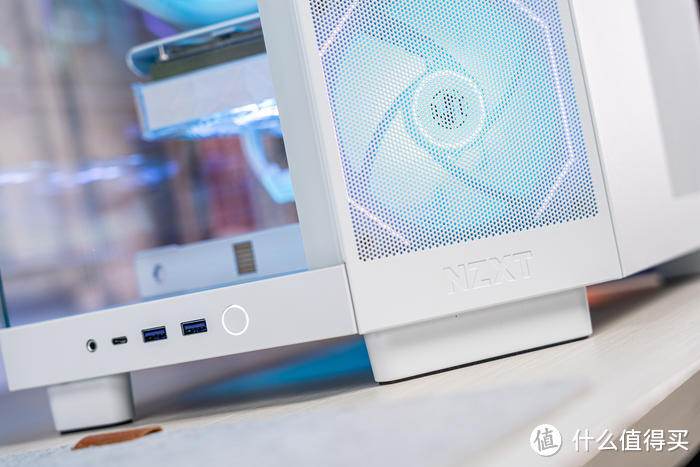

前置IO配置了1个音频口、1个USB3.2 GEN2 TYPE-C、2个USB3.0和1个带灯开机键

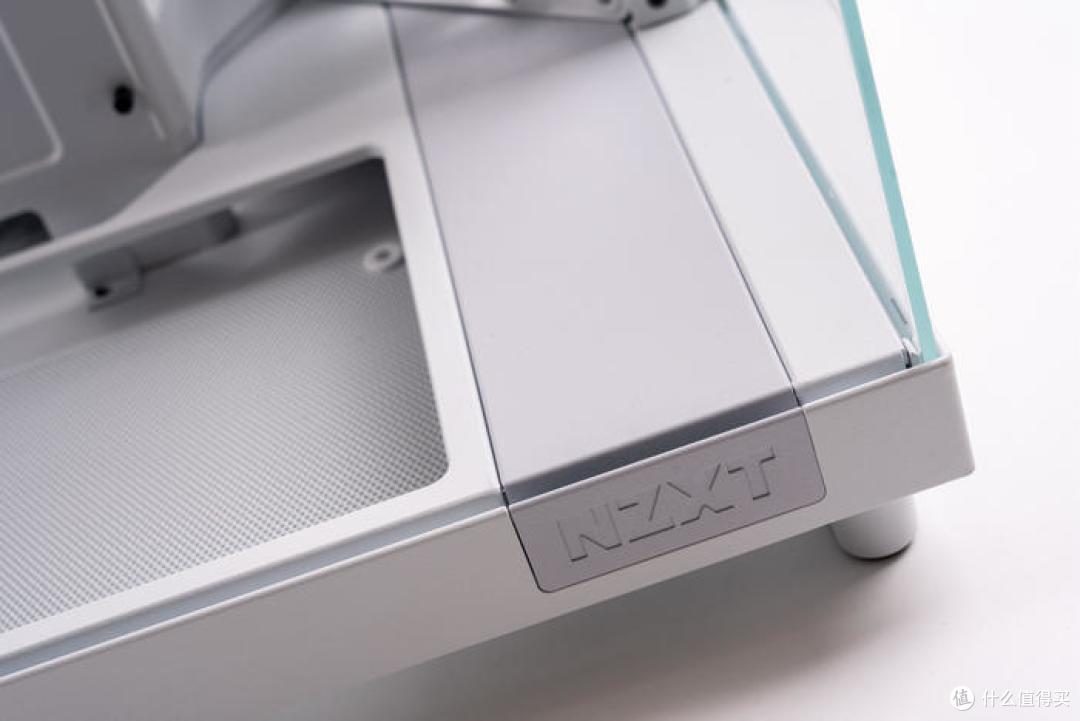

机箱底部这里一片带恩杰logo的灰色条状装饰面

底部的2个140风扇位，注意这是标准的140风扇位，像120风扇或者尺寸超标的140幻境正常无法装入，后来140幻境是用了比较长的对锁螺丝固定在了上面

H6FLOW标配的F120Q气流风扇，1200RPM设计，可达到62.18CFM风量和1.05mmH2O静压，属于风量型的机箱风扇

• 整机测试

CPUZ 测试i7 13700KF的单核874.5分，多核12412.4分​

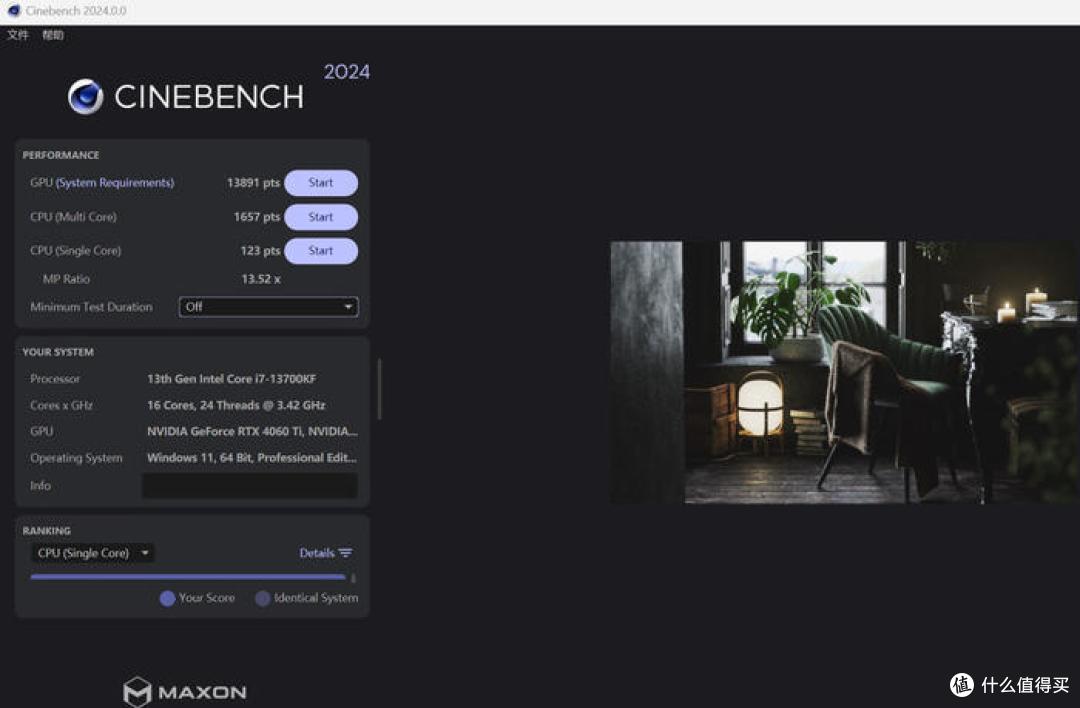

CineBench R24新版软件测试成绩GPU成绩13891、 多核1657、 单核123

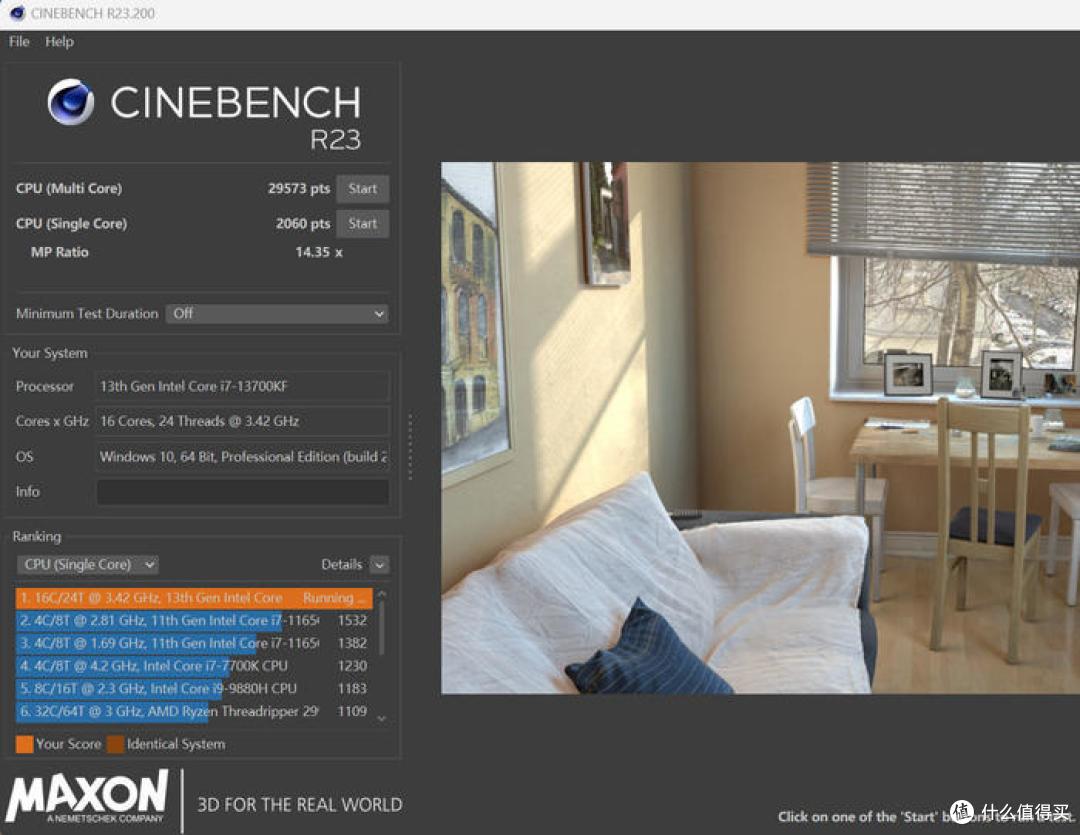

CineBench R23 测试成绩单核 2060、 多核29573

阿斯加特 吹雪联名款 DDR5 7200套条32GB内存，在默认的XMP超频之后测试内存的带宽读取105.46GB/S、写入93.2GB/S、拷贝95.2GB/S，延迟65.6ns

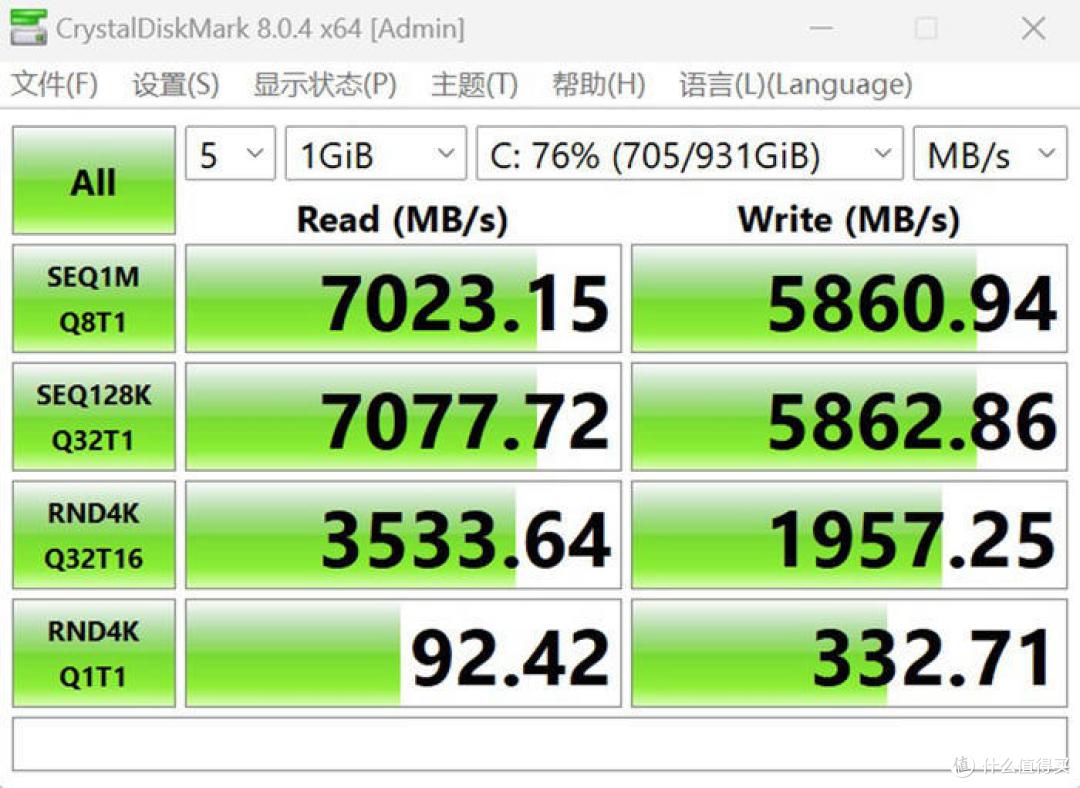

影驰名人堂HOF EXTREME 30 1TB 的Crystal DiskMark 的测试成绩

PCMARK10测试办公生产力及数位内容创作得分9054

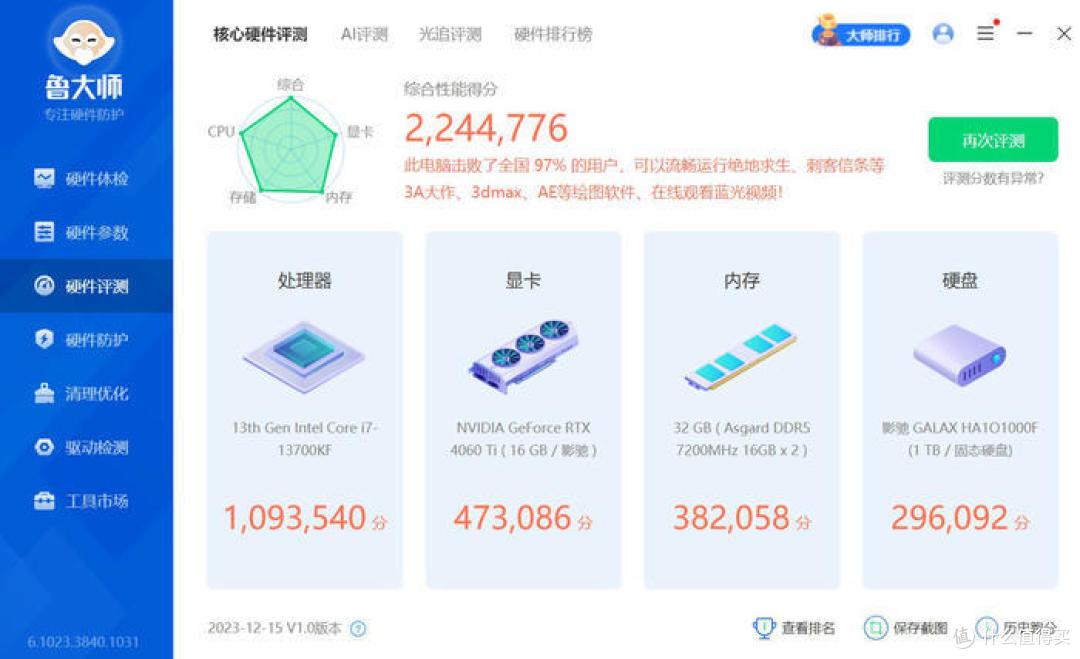

鲁大师综合性能得分 224万

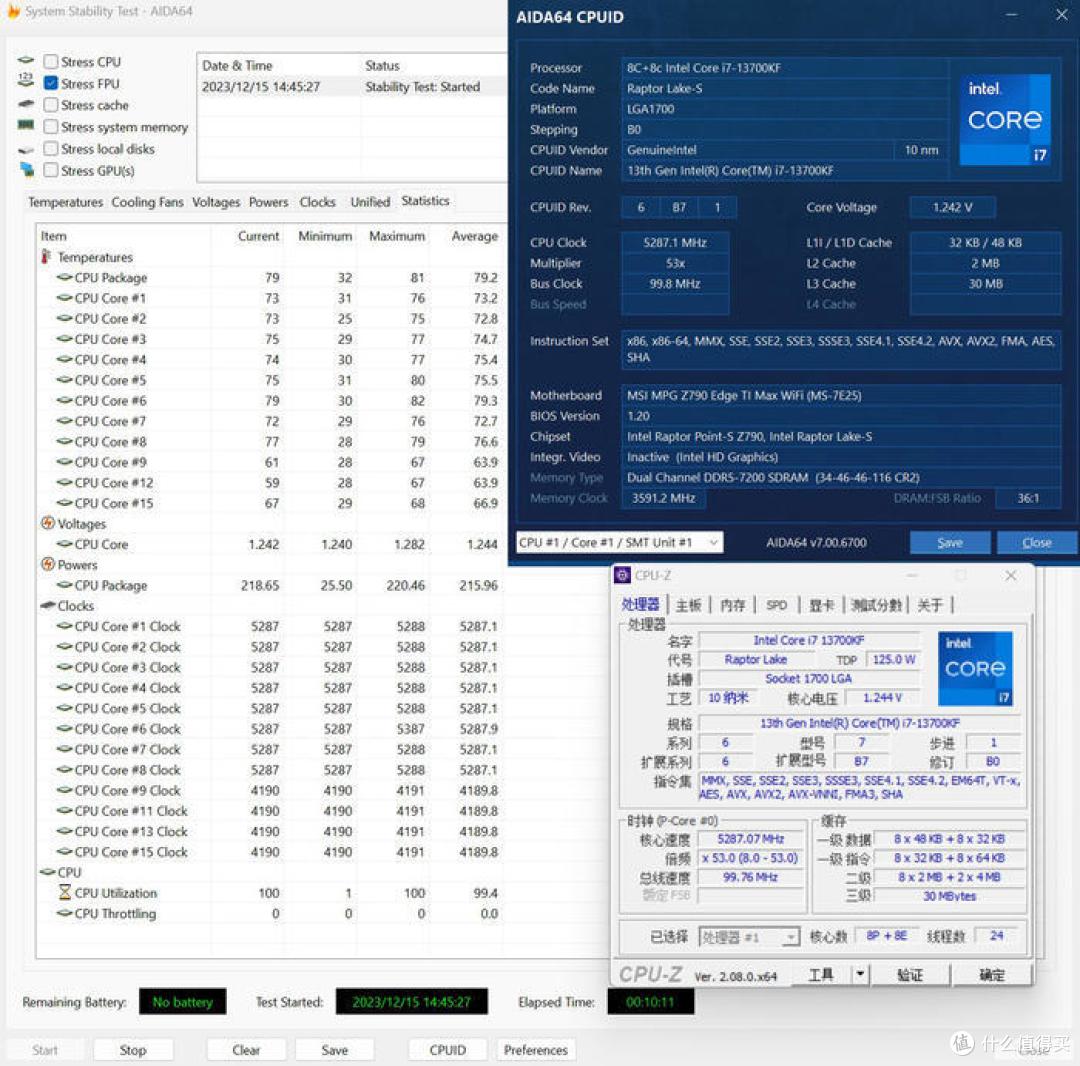

单烤机FPU10分钟之后，13700KF功耗在220W左右，温度基本在79°左右，并且保持在全大核5.3G与全小核心4.2G的频率

4060TI星曜MAX OC在10分钟的FURMARK烤机之后的温度，最高核心58.5°，热点68.9°，风扇只有900转的37%，功耗也只有170W

3D MARK SPEED WAY DX12测试成绩 3251

3D MARK PORT ROYAL 光线追踪测试成绩 8301

3D MARK TIME SPY EXTREME 测试成绩 6689

3D MARK TIME SPY 测试成绩 14642

3D MARK FIRE STRIKE ULTRA 测试成绩 7794

3D MARK FIRE STRIKE EXTREME 测试成绩 16208

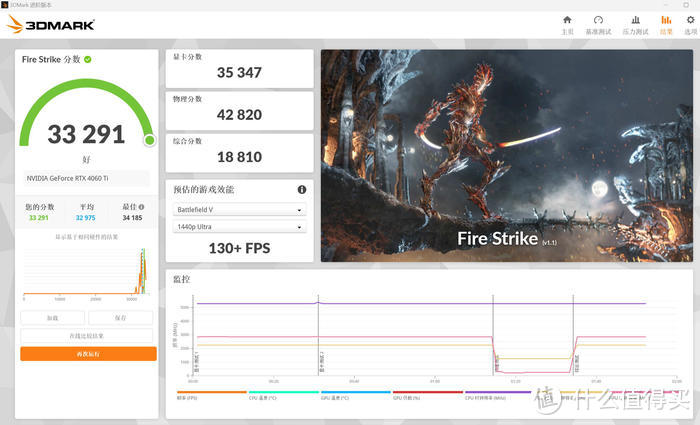

3D MARK FIRE STRIKE 测试成绩 33291

以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
