冷链物流是生鲜食品、医药制品等易腐货物运输的核心保障，其 “全程温控” 特性对运输过程中的温度稳定性、位置追踪精度提出严苛要求。传统冷链监控依赖人工记录与局部温控设备，存在温度数据断层、偏远路段定位失效、异常情况响应滞后等问题 —— 尤其在跨省长途运输中，公网信号薄弱区域易出现数据传输中断，导致货物变质风险增加、责任追溯困难。本方案基于 QM43BS 型北斗三号通信终端（可选 4G），构建 “温度采集 - 双模传输 - 全程追溯” 一体化的冷链监控系统，可实时捕捉车厢温度、车辆位置数据，通过 “北斗 + 4G” 双模通信突破信号盲区，确保冷链运输全链路数据不中断，为货物质量安全与物流效率提升提供关键技术支撑。

二、方案核心硬件支撑：QM43BS 型北斗三号通信终端

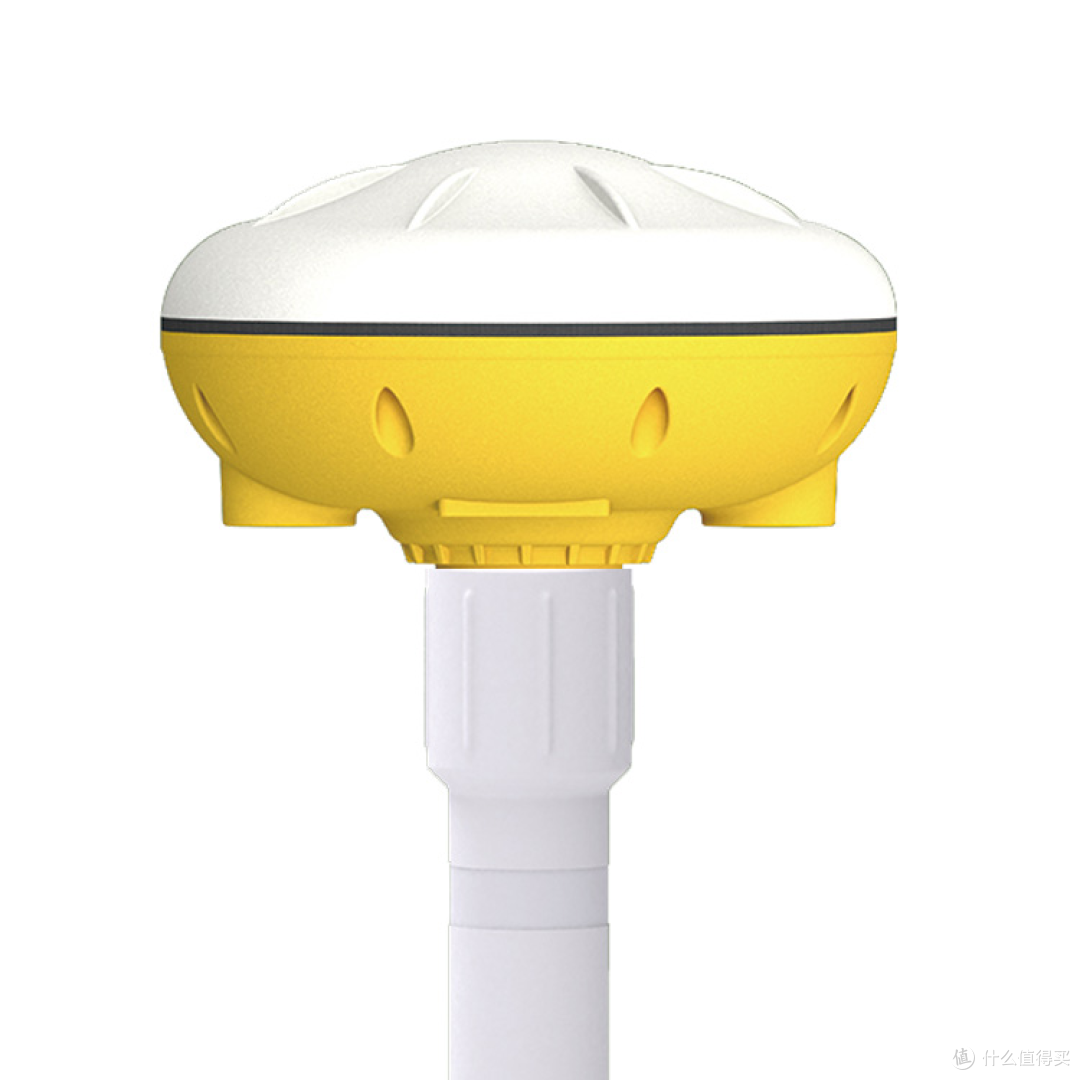

QM43BS 型终端的性能特性与冷链物流场景高度适配，其核心优势可针对性解决冷链监控痛点，具体如下：

1. 双模通信备份，全链路数据不中断：支持北斗三号区域短报文通信（单次最大传输 1000 个汉字）与 4G 全网通信（LTE-FDD B1/B3/B5/B8、LTE-TDD B34/B38/B39/B40/B41），形成 “4G 日常 + 北斗应急” 双传输通道。高速公路、城镇等公网覆盖区域，4G 模式可实现温度、位置数据的高频次回传（如 1 分钟 / 次）；偏远山区、国道等公网薄弱区域，终端自动切换至北斗短报文模式，将关键数据（如温度超标、车辆偏离路线）稳定传输，通信定位成功率≥95%，确保跨省长途运输全程数据无断层。

2. 宽温高防护，适配冷链复杂环境：终端防护等级达 IP67，可抵御冷链车辆行驶中的雨水、粉尘侵袭，同时耐受车厢周边 - 40℃～+85℃的宽温范围（终端本体工作温度），完全适配冷藏车厢低温（如 - 25℃）与外界高温（如夏季 35℃以上）的温差环境；重量≤500g，采用固定杆或壁挂安装（Φ160mm×H121mm 主机尺寸），可灵活部署于冷链车辆驾驶室或车厢外侧，不占用货物存储空间，且抗车辆震动性能稳定。

3. 多参数精准采集，兼容冷链设备：支持串口通信（RS232/RS485/RS422 可选，波特率 4800~115200bps 可调），可直接对接车厢内的温度传感器（如 DS18B20 高精度传感器，测量精度 ±0.5℃）、湿度传感器，实时采集车厢内多点温度、湿度数据；同时集成 GNSS 双模定位（北斗 B1+GPS L1，水平定位精度≤5 米），精准记录车辆实时位置、行驶速度，支持路线偏离预警；兼容冷链车现有温控系统，无需大规模改造即可实现数据无缝接入。

4. 低功耗与宽压供电，适配车载能源：终端典型功耗≤150mA@12V，采用宽压 DC 供电（9V～36V@≥15W），可直接接入冷链车辆的车载电源（如 12V/24V 车载电池），无需额外配置专用电源；设备内部集成电源储能元件，车辆临时熄火（如中途停靠）时，仍能通过储能元件维持 30 分钟以上的数据传输，避免停靠期间温度数据丢失。

三、系统架构与工作流程

（一）系统架构

系统采用 “前端感知层 - 双模传输层 - 后端管理层 - 应用追溯层” 四层架构，各层级协同实现冷链运输全程监控：

1. 前端感知层：在每台冷链车辆上安装 QM43BS 终端，终端通过串口连接车厢内的多点温度传感器（如车厢前部、中部、后部各布设 1 个）、车门状态传感器（监测车厢是否异常开启）；终端实时采集三类核心数据：一是温度数据（车厢内各点实时温度、温度波动范围），二是位置数据（车辆经纬度、行驶速度、所在路段），三是状态数据（车门开关状态、终端工作电压），形成 “温度 - 位置 - 状态” 联动的监测数据包。

2. 双模传输层：基于终端通信功能构建智能传输链路。公网良好区域，终端通过 4G 网络将数据按 1 分钟 / 次的频率回传至后端平台，确保温控细节实时可见；进入公网薄弱区域（如山区、隧道），终端自动检测 4G 信号强度，当信号低于阈值时切换至北斗短报文模式，将压缩后的关键数据（如温度超阈值、车门异常开启）按 5 分钟 / 次传输；网络恢复后，终端自动切换回 4G 模式，并补传中断期间的完整温度曲线与位置轨迹，确保数据完整性。

3. 后端管理层：包含数据管理平台与智能预警系统。数据管理平台实时接收、解析、存储前端数据，生成每台车辆的温度变化曲线、行驶轨迹地图，支持按车辆编号、运输订单查询历史数据；智能预警系统预设温度阈值（如生鲜食品 0℃~4℃、医药制品 2℃~8℃），当监测到温度超出阈值（如持续 5 分钟高于 8℃）或车门异常开启时，自动触发三级预警（黄色预警：接近阈值、橙色预警：轻微超标、红色预警：严重超标），生成预警信息（含车辆位置、异常温度、预警等级）。

4. 应用追溯层：将后端数据开放给物流企业、货主、监管部门等用户。物流企业通过平台实现车辆调度与温控监管，实时查看在途车辆状态；货主通过订单号查询货物运输轨迹与全程温度记录，确保货物质量可控；监管部门（如市场监管局）可追溯特定批次货物的冷链数据，排查温度异常环节，实现质量责任可追溯。

四、方案核心优势

1. 全程温控无盲区：北斗短报文突破公网薄弱区域通信瓶颈，相比传统仅依赖 4G 的冷链监控，实现 “从出发地到目的地” 的全链路温度、位置数据覆盖，数据连续性达 98% 以上。

2. 温度监测精准化：多点温度传感器 +±0.5℃测量精度，可捕捉车厢内局部温度差异（如靠近制冷机区域与远离区域的温差），避免单点监测导致的温控误判，确保货物整体处于安全温度范围。

3. 异常响应快速化：智能预警系统分钟级触发报警，预警信息通过平台推送、短信通知等方式同步至司机、物流调度员，异常处置响应时间缩短至 10 分钟内，降低货物变质风险。

4. 成本适配性高：终端体积小、安装便捷，单台设备成本低于传统冷链监控终端；无需依赖专用卫星通信，“北斗 + 4G” 双模传输降低通信费用，物流企业投入成本可控。

五、应用场景与实施建议

（一）核心应用场景

1. 生鲜食品冷链监控：针对果蔬、肉类、海鲜等生鲜货物运输，通过终端实时监测车厢温度，当温度超出 0℃~4℃范围时触发预警，避免货物腐烂变质，保障食品安全。

2. 医药冷链监控：针对疫苗、血液制品、冷藏药品等运输，严格监控车厢温度在 2℃~8℃区间，全程记录温度数据并生成可追溯报告，符合医药冷链 GSP 规范要求。

3. 跨境冷链监控：针对跨境生鲜、医药运输（如陆运至边境口岸），通过北斗短报文解决跨境公网信号不互通问题，确保全程温度、位置数据可监控，避免跨境运输中的质量风险。

（二）实施建议

1. 终端选型与安装：跨省长途运输车辆选择 QM43BS-4G 版（兼顾双模通信），短途市内运输车辆可选择基础版 QM43BS；终端安装在驾驶室仪表盘附近或车厢外侧，确保顶部无金属遮挡（如避开车顶行李架）以保障北斗卫星信号接收；温度传感器需远离车厢出风口、车门等温度波动大的位置，确保测量精准。

2. SIM 卡预装与防护：为保障终端防水性能与安装效率，建议将北斗 SIM 卡、4G SIM 卡发送至厂商（深圳市全民北斗科技有限公司）预装；终端与传感器的连接线缆需穿车载波纹管，沿车辆内饰固定，避免行驶震动导致线缆脱落或磨损。

3. 阈值配置与数据存储：根据货物类型在后端平台预设温度阈值（如医药类严格设置 2℃~8℃，生鲜类可设置 0℃~4℃），同时配置数据存储周期（建议至少保存 6 个月，满足医药冷链追溯要求）；开启 “异常数据加密存储” 功能，确保温度异常时段的数据不被篡改，便于责任追溯。

4. 司机培训与系统测试：对冷链车司机开展终端使用培训，确保司机能识别终端报警指示灯（如红色灯亮表示温度严重超标）、接收预警短信；每季度开展 1 次公网中断模拟测试（如断开车辆 4G 网络），验证北斗模式切换与数据传输功能，确保长途运输中系统可靠运行。

六、总结

本方案以 QM43BS 型北斗三号通信终端为核心，针对冷链物流 “全程温控、数据追溯、信号无盲区” 的需求，构建了 “感知 - 传输 - 管理 - 追溯” 一体化的监控系统。方案通过 “北斗 + 4G” 双模通信突破公网覆盖限制，以高精度温度采集、快速异常预警为核心，有效解决传统冷链监控的数据断层、响应滞后问题，为生鲜食品、医药制品的运输质量安全提供坚实保障。相比现有方案，本方案具备覆盖广、成本低、易部署的优势，可助力物流企业提升冷链管理水平，推动冷链行业向 “全程可视化、质量可追溯” 的智能化方向升级。
