自从入手了酷睿11代i7-11700K后,希望找到适合这一代高端处理器的主板,除了最重要的供电规格外,PCB做工和硬件支持都是非常重要的方面。日常最重要的高负载场景就是视频编辑和渲染,干活最重要的除了性能达标外,最重要的其实是稳定。

随着Z590板型的大面积铺货,厂商开始各显神通,不同定位的Z590主板开始出现,我选择的是微星MPG Z590 GAMING FORCE。除了适应Intel酷睿11代高端处理器的强大供电外,服务器级别的PCB和雷电接口的加入也是极富吸引力。

功能全面的Z590主板,微星“原力板”上手体验

开箱&细节

在包装方面,微星MPG Z590 GAMING FORCE的包装风格非常具有未来感,正中间LOGO下面的小字“原力板”让人联想到星战中的绝地武士。右下角非常低调的印有“雷电接口”的标识,雷电接口在笔记本上比较常见,但在PC上一直缺席,这一次微星MPG Z590 GAMING FORCE适时加入了这个接口。

功能全面的Z590主板,微星“原力板”上手体验

微星MPG Z590 GAMING FORCE采用ATX板型,第一眼看到外观会感觉和“原力板”的名号非常贴合,大面积散热装甲上都是非常具有未来感的涂装。

功能全面的Z590主板,微星“原力板”上手体验

微星MPG Z590 GAMING FORCE的PCB板非常厚实,无论是眼看还是手摸都和普通PCB有明显差别。

这一次微星使用了服务器级别的PCB工艺,在用料上,使用了2盎司的铜进行电路强化,可以降低讯号损失,获得更快的传输速度。除了性能之外,抗弯曲和耐高温的表现也由于普通PCB,毕竟是服务器界别的设计思路。

功能全面的Z590主板,微星“原力板”上手体验

电源的附近有非常硕大的散热模块,印有信仰“龙标”和RGB花纹,随着侧透机箱的普及,各家主板的外观设计逐渐被重视,满满的设计感。

功能全面的Z590主板,微星“原力板”上手体验

微星MPG Z590 GAMING FORCE的散热模块看起来就非常霸道,采用带热管重铸的MOSFET散热器,这些MOSFET散热垫片散热性能足够优秀,可以保证电源模块的高性能运行。

功能全面的Z590主板,微星“原力板”上手体验

之所以采用这么强大的散热模块,因为微星MPG Z590 GAMING FORCE的供电采用16+1+1的并联供电方案,供电规格非常豪华。

功能全面的Z590主板,微星“原力板”上手体验

功能全面的Z590主板,微星“原力板”上手体验

在供电规格上采用了16路75A的全数字供电方案,面对消费级的CPU各种超频都没有问题。CPU供电使用的双8PIN接口,搭配的是钛合金的电感,极力降低电力传输的损耗。

功能全面的Z590主板,微星“原力板”上手体验

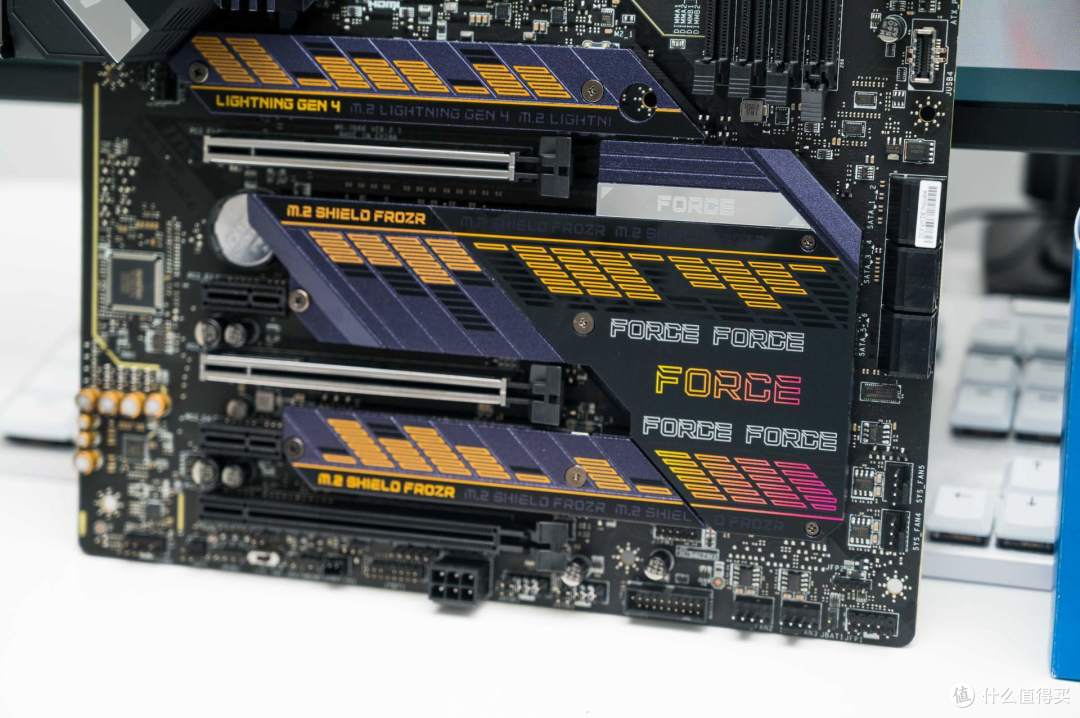

在南桥位置也加入了大面积的散热板,其中一个M.2接口就放在南桥散热装甲下面,剩余的两个M.2接口同样覆盖有各自的散热装甲。微星MPG Z590 GAMING FORCE共有3个M.2接口,其中1个为PCIe 4.0 Gen4x4的速率, 另外两个为PCIe3.0 Gen3x4的速率。

功能全面的Z590主板,微星“原力板”上手体验

现在PCIe4.0的固态还不是主流,所以使用的依旧是金士顿A2000的NVMe固态,大小为1TB,可以支持PCIe 3.0x4的速率,也足够日常使用。如果等PCIe 4.0的固态普及可以随时更换,3个M.2接口也够用了,实在不够,还有6个SATA接口可以扩展2.5寸硬盘。

功能全面的Z590主板,微星“原力板”上手体验

微星MPG Z590 GAMING FORCE的PCIe 4.0接口也都有钢铁装甲进行保护,除了最下面的为PCIe3.0,上面的2个都是PCIe4.0速率的接口。搭配NVIDIA GeForce RTX 30系列显卡可以有更好的性能释放,钢铁装甲也能很好保护接口,尤其是高端显卡都非常厚重。

功能全面的Z590主板,微星“原力板”上手体验

微星在内存接口的支持上也进一步升级,可以适配最高DDR4 5333MHz的频率,单条容量最高128GB,并且线路独立设计,降低了阻抗,减少内存条之间的干扰。现在主流消费级内存还很难达到这个频率和容量,不过这个上限拔高,也给未来升级带来更多可能性。

这一次装机依旧使用的金士顿骇客神条的Fury雷电系列,这个系列的内存条兼容性比较好,两条16GB的DDR4 3733MHz组32GB双通道,应对生产力场景是足够了。

功能全面的Z590主板,微星“原力板”上手体验

I/O面板采用一体式设计,接口方面是这次微星MPG Z590 GAMING FORCE非常大的亮点,常规视频接口依旧保留HDMI和DP双接口,音频接口也非常丰富。USB-A接口更是多达9个,其中4个USB2.0,5个USB3.0,前面板还能接出4个USB2.0,网线接口也升级为2.5G,拓展性能非常夸张。

最大的升级就是雷电接口的加入,20Gbps的带宽速率,可以有非常强的扩展性,也能使用雷电PSSD,对于日常外挂硬盘剪辑非常有用。

功能全面的Z590主板,微星“原力板”上手体验

装机测试

因为微星MPG Z590 GAMING FORCE采用ATX板型,所以机箱的空间非常重要。机箱选择了安钛克守护者DP502 Flux,这是一款中塔机箱,内部空间充裕,完美支持ATX主板。同样秉持了安钛克机箱的一贯侧面钢化玻璃的设计传统,整体白色机身搭配机箱内的RGB会有不同于黑色机箱带来的感受,对于RGB爱好者或者经常折腾主机的人非常友好。

功能全面的Z590主板,微星“原力板”上手体验

守护者DP502 Flux内的风道也专门为显卡散热设计出很不错的风道,这种垂直散热的风大对于显卡散热有非常明显的作用。机箱也独立了专门的LED控制按键,可以一键同步机箱内的灯光。标配了5个风扇,而且支持前面板安装360mm冷排,总之就是很适合搭配新显卡。

功能全面的Z590主板,微星“原力板”上手体验

既然机箱空间允许,微星MPG Z590 GAMING FORCE对于水冷的支持也非常完善,这次就使用微星CORELIQUID K360水冷,就看着水冷头那块屏幕,就感觉散热性能翻倍。通过连接主板上的4pin接口就可以通过PWM自定义控制风扇转速,可玩性非常高的一款水冷。

功能全面的Z590主板,微星“原力板”上手体验

守护者DP502 Flux的电源位置还是非常宽裕的,电源选择了安钛克NEO ECO850,这是安钛克的高端电源系列,850W的功率可以满足整个主机的运作,安装的时候找准角度就可以轻松装入,全模组电源走线也比较容易,背面除了独立开关外,还有Hybrid Mode功能,可以在低负载的情况下更加静音。搭配使用了静音风扇,通过温度智能调节停转、安静以及强劲三个模式。

功能全面的Z590主板,微星“原力板”上手体验

安装的时候只需要注意将散热风扇向下就ok了,安钛克NEO ECO850的体积在同功率电源里算是非常小巧的,但是转换效率非常高,使用的DC to DC的电路架构,采用了100%日系电容,用料非常扎实。工作温度相比其他电源也更高,一般的电源工作温度在40℃左右,安钛克HCG850可以在50℃左右的温度下正常工作。

功能全面的Z590主板,微星“原力板”上手体验

这块微星MPG Z590 GAMING FORCE在硬件兼容性上优秀,只需要在连接机箱前置接口的时候注意一下就可以了。

性能测试

装机完毕先用CPU-Z看一下这颗i7-11700K的表现如何,这颗CPU的参数相信大家已经非常熟悉了,最后一代14nm的工艺,秋叶在日常使用中设置了1.36V @5.1GHz,而测试中尝试用自动电压后设置了@5.2GHz。搭配微星MPG Z590 GAMING FORCE使用,在基准测试下,单核性能651分,多核心性能6282分,性能超过上一代i7-10700至少20%。

功能全面的Z590主板,微星“原力板”上手体验

在压力测试中,刚开始进入测试,频率直接来到4.97GHz,10多秒的时间温度就上到75℃,随后温度开始缓慢上升。

功能全面的Z590主板,微星“原力板”上手体验

在测试过程中CPU温度上升的速度越来越慢,在压力测试进行到接近7分钟的时候,温度基本稳定在93℃左右,频率依旧保持在4.97GHz的频率。

功能全面的Z590主板,微星“原力板”上手体验

总结:

从Z590开始,很多主板厂商开始细分市场和注重外观设计,微星MPG Z590 GAMING FORCE就是一款针对外观设计和稳定性更为在乎的DIY玩家群体。虽然性能很强,PCIe4.0速率的接口和雷电接口的引入都非常实用,但更为突出的还是这一套稳扎稳打的性能释放,以及非常亮眼的外观设计。

功能全面的Z590主板,微星“原力板”上手体验

其实到了这类中高端主板中,外观设计在今年体现得非常重要,很多厂商都在这上面下功夫,微星走了一条更加炫酷的设计取向。

如果对于雷电接口是刚续,比如做视频剪辑等工作,这块微星MPG Z590 GAMING FORCE非常适合,除此之外,每天高负载使用电脑超过8小时的,也推荐使用这块主板。至于使用这段时间下来,关于主板的致命缺点基本没有,表现非常均衡。
