充电头网不可或缺的一部分，昂盛达ASD909x2多协议智能负载体验

前言

自从各家的USB PD3.1快充电源陆续上市，在通讯协议、输出电压、功率、安全保护机制等各项指标要求标准虽更加严格，但总体来说不尽相同，因此专业的测试设备也成为体现产品性能重要的测试步骤之一。

目前行业内，以力科、昂盛达、POWER-Z等多家知名测试设备厂商为首，均针对USB PD3.1快充电源产品的应用推出最新测试仪。近期，充电头网拿到一款昂盛达负载测试仪，主要用于移动电源、适配器等外接电源 PCBA 和成品的负载功能测试及性能评估；接下来将进行实际使用测试阶段。

产品介绍

思路清晰，先看本体。

整体包装内除负载测试仪外，另有高清显示屏、显示器支架、视频线、负载连接线、A to C连接线以及C to C连接线。

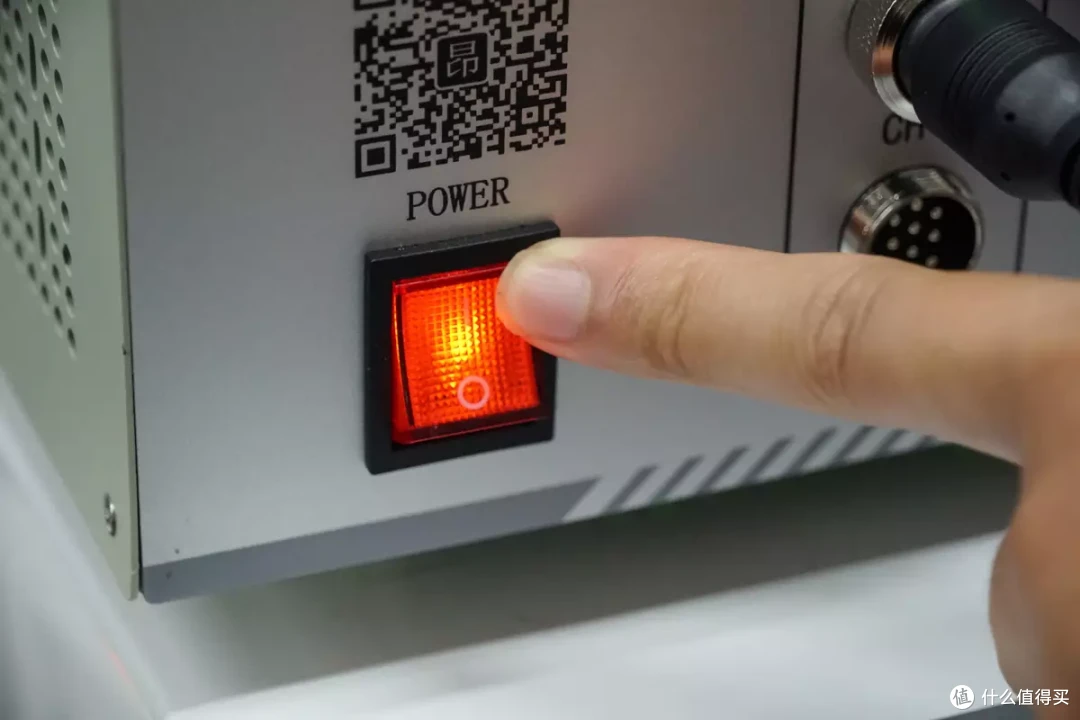

负载测试仪左侧印有产品型号：ASD909×2 多协议智能负载；左下角为红色电源开关按钮，上方并印有POWER标识；右侧拥有4个通道，每个通道为2个负载接口，并使用黑色线框标识。

负载接口特写，通道1下方灰色圆为红绿LED灯显示窗口，接口内部为“3-4-3”10针脚纵向排列，下方并印有CH 1、CH 2标识。

侧面为正方形内部小开孔，增加散热。

背面左侧为圆形网格栅装散热开孔，并均配置独立风扇增加散热；右侧为电源接口以及基本信息贴纸。

背部右侧正上方为9针视频接口，连接附赠显示屏；右上角为DC供电接口，为显示屏供电；右下角为负载测试仪供电接口，并印有规格：AC 220V 50Hz；贴纸上印有测试仪基本参数。

型号：ASD909×2；版本号：V1.00；协议板型号：M019；协议板：V5.0；

序列号：ASD909X210003。

负载测试仪底部上方为条形网格栅散热开孔，边角均有黑色橡胶脚垫；并且散热开孔两侧脚垫配备脚撑。

打开底部脚撑，空间更有利于散热，类似于带散热支架的笔记本设计。

负载测试仪拥有10.1寸高清液晶触摸屏，安卓系统上位机操作界面；支持手动调试界面，可设定系列参数后一键快捷测试，方便生产线批量检测。

背板拥有四个凸起固定钉，可搭配附赠支架固定。

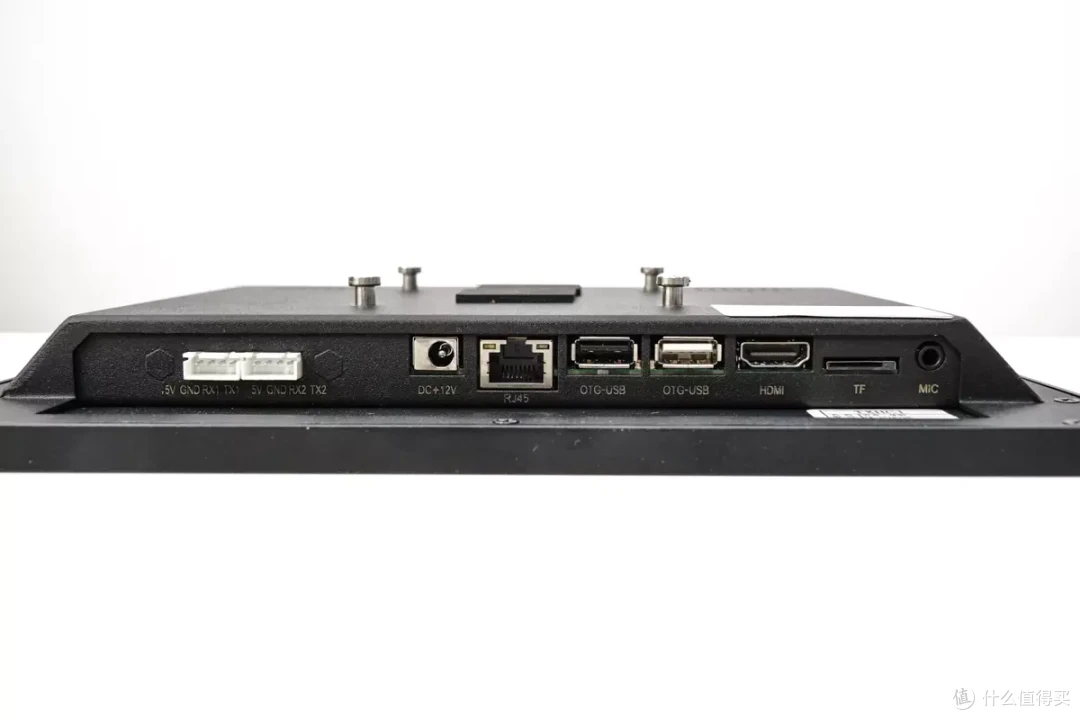

背板底面从左往右依次为 两个4针 DB9 TTL 通讯接口、DC电源接口、RJ45网口、两个OTG-USB接口、HDMI视频接口、TF卡槽以及3.5mm耳机接口。

搭配金属支架底座。

金属底座开孔与显示屏背板螺钉为拼接设计，无需拧紧，放置在桌面时稳定性良好。

配套八根黑色负载连接线。

连接线另一端口采用黑色绝缘材质塑封，搭载USB-A及USB-C双端口。

附赠4条A to A连接线，子端外壳均为黄色。

附赠4条C to C连接线，一体注塑成型工艺，接口采用镀金合金材质。

通讯线材为 9针串口转DB9 TTL串口，VGA公头连接主机母座，另一端连接显示屏的TTL串口 1上。

主机电源线为国标大功率三脚插头电源线，使用布艺魔术贴收纳固定。

显示屏电源线两端均为DC接口，连接主机与显示屏即可。

负载测试仪长度约为31.5cm。

负载测试仪宽度约为25cm。

负载测试仪高度约为10cm。

显示屏长度约为26cm。

显示屏宽度约为18cm。

开机体验

好了，测试仪的外观已经介绍的差不多了，下面通电开机来看一下。

首先还是上面介绍的这张图，测试仪一共带有4组8个负载接口，可以同时测试多组产品，有效提高效率。

将负载连接线连接到测试仪上面的负载接口。

将显示器架好，接上电源与视频线。

随后开机等待即可。

开机之后的画面是这样的，对于测试人员来说这个画面可以说非常清晰了（但是确实感觉到了满满的工程师思维），负载1到负载4，每个模块单独控制，一目了然。

除此之外测试仪的每个模块还支持固件更新，是的没错，购买这款测试仪并不是一锤子买卖，可以随着后续的固件升级获得更多新功能。

测试仪搭载的其实就是安卓系统，这个就不过多的介绍了。

既然是负载，那肯定要搭配供电设备来用了，此次就让充电器来串个场。将充电器插在插座上，使用C2C线材引出。

将线材的另一端连接到POWER-Z测试仪，并且诱骗出PD输出档位。

将档位调整至20V输出，此时充电器已经处于20V输出待命的状态了。

随后在测试仪的显示面板上面将电流调整到1.75A。

最后点击开始按键，此时测试仪就相当于一个功耗为35W的用电设备了，前面介绍的充电器则是以35W的功率持续输出。

上面介绍的是常见的PD快充输出，除此之外，负载测试仪还支持PD3.1、QC、FCP、SCP、SSCP、AFC、VOOC、SVOOC等快充协议的触发。

此时负载测试仪是一款有着65W功耗的用电设备，连接的充电器正在以20V3.25A 65W的功率持续输出着。

充电头网总结

ASD909x2多协议智能负载由测试仪主机和安卓上位机两部分组成，主要用于移动电源、适配器等外接电源 PCBA 和成品的负载功能测试及性能评估。

测试仪内部集成四个独立的可编程多协议电子负载模块，在具备普通电子测试仪基础功能的 同时兼容多快充协议，单台设备可完成 PCBA 或成品的绝大部分功能测试，测试快充时无需诱骗器等设备。

同时支持导入或导出文件，将测试结果以文档形式直接导出到U盘等存储设备；支持手动及自动测试，既适用于研发调试和性能评估，亦便于生 产线批量检测使用。

昂盛达的这台负载测试仪目前在充电头网的实验室基本上处于天天都在工作的状态，涉及到的测试项目主要有充电器、充电宝、车充等产品的温度测试等等。评测文章中的温度测试模块就需要用到这台负载仪充当稳定的用电设备，可以让产品持续的以特定的功率稳定输出，从而达到温度测试的目的。
