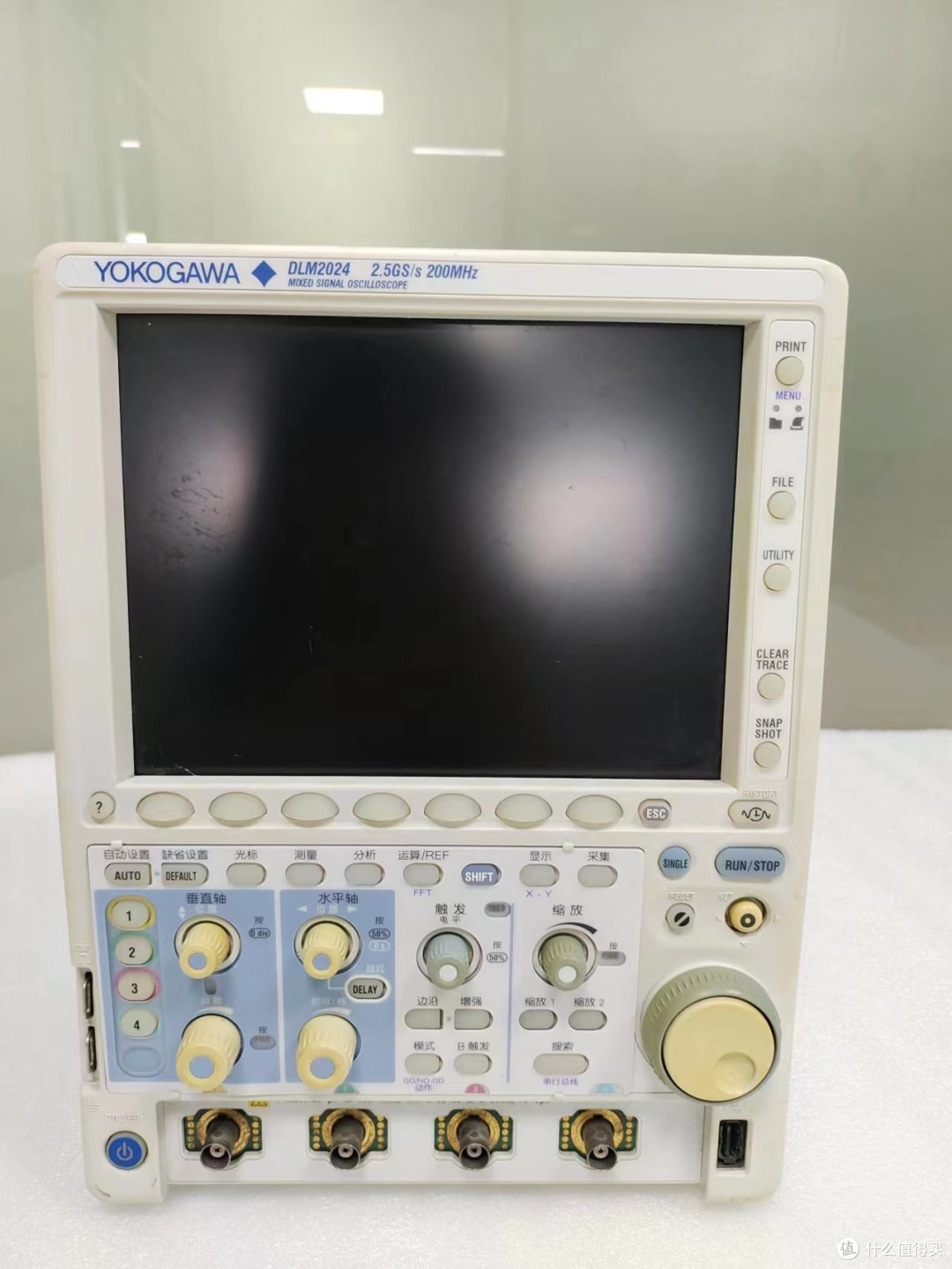

示波器 篇三：横河YOKOWAGA DLM2024示波器

DLM2024可用于观测多于4通道输入(3个模拟同+8位逻辑)

1)灵活的MSO输入，捕获模拟和逻辑混合信号，DLM2000可将4通道模拟输入切换为3通道模拟输入+8位逻辑输入

2)逻辑通道不仅可以用来观测波形，控制信号或用作触发源，还可以进行I2C 及SPI串行总线分析

DLM2024强大的波形采集引擎:通过长内存和历史功能，不会丢失任何波形。丰富的触发功能可以轻松的捕获需要的波形

1)超大内存(125M点)，能够实现超长时间的波形测量。

在单次触发模式下使用2通道测量时。可以增加M2内存扩展选件实现125M点的大内存容量，如信号频率是10KHz，可记录5000秒，即使采样率为1.25GS/S,也可记录0.1秒波形。

2)通过波形回放功能不会丢失异常波形

横河DLM2000系列，可保存20000屏的历史波形。通过历史存储功能，可在屏幕上显示单屏或全部历史数据。可对历史波形执行光标测量，运算及其他操作。使用该功能，能观测到几乎很少出现的异常波形信号，并对其进行分析。复杂的事情，简单做，示波器回收的事情，我们来做

回收DLM2024，YOKOGAWA示波器的回收,我们大办特办DLM2024快速强大的分析功能

一键保存功能：通过屏幕右下角的快照键可以为当前屏幕上显示的波形保留一条白色的迹线，可以通过重复按此键，留下多条波形痕迹。方便比较。同时屏幕上的快照数据可以以文本的形式保存或加载。在进行波形比较时当做参考波形。

保存文件的缩略图：可以显示波形数据，波形图像文件和波形区域文件的缩略图。图像和文件的名称被显示出来。以便在复制和删除文件时查看屏幕的图像内容。除正常大小的图像，也可以保存在时间轴上放大的宽幅图像。

基于触发功能的动作(GO-ON/GO):GO-ON/GO可以通过触发条件，区域波形、测量参数及其他标准进行设定。对于NO-GO，可以设定动作，如蜂鸣声保存当前波形，或者向预设的EmAIL地址发送信息，异常波形可以被保存下来，便于以后测量和分析之用。

图形化在线帮助：可以按屏幕左下方的“？”键查看示波器功能的详细图形化说明，这样不用查阅手册就可以获得当前屏幕上的功能和操作的相关帮助。
