一、前言
最近一段时间，intel的270K Plus这颗处理器特别火，销量很给力。在优化了D2D频率之后，这颗处理器的整体性能表现提升了不止一个档次，直接把之前的老大哥按在脚下摩擦。
而且，270K Plus的整体性能表现的性价比也超高，同价位多核心性能难逢敌手，AMD那边最起码要到9950X才能与之一战，但价格嘛，你懂的。
但270K Plus的功耗也是非常给力的，需要一块供电用料出色的Z890主板搭配。ATX规格的Z890主板特别多，但MATX规格的Z890主板能选的就不多了，而华擎Z890M Riptide WiFi黑潮风暴主板，肯定是其中性价比最高的那个。
二、华擎Z890M Riptide WiFi黑潮风暴主板 外观
▼主板的外观非常漂亮，纯黑的配色，正面覆盖有大量的金属覆盖件。
▼主板供电电路部分，覆盖有超大体积的金属散热件，且左侧金属散热件表面有漂亮的涂装，熟悉的PG的LOGO。
▼主板左上角，熟悉的CPU辅助供电插座，采用双8Pin设计。

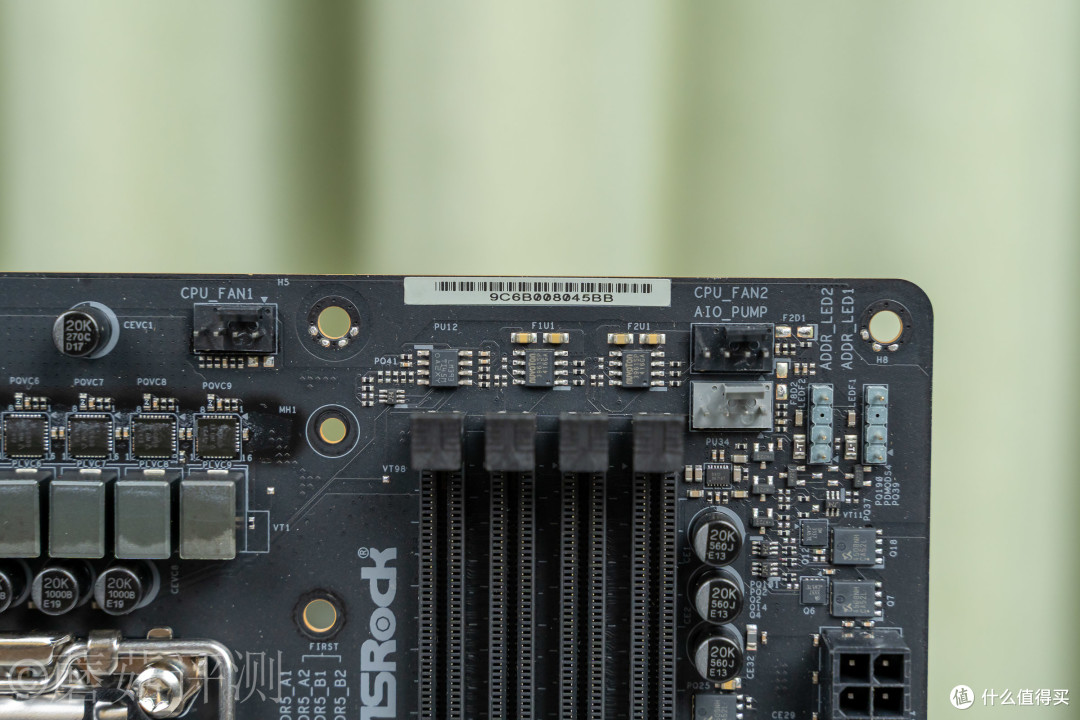

▼主板右上角，3个4Pin的风扇供电插座，2个5V三针的ARGB灯效插座。
▼主板上部中间是熟悉的LGA1851插座，扣具的金属杆部分还套着透明的保护套，可以有效防止金属杆划伤金属散热件，好评。
▼标配4条内存插槽，支持DDR5内存，最高频率可以去到9466MHz。
▼主板右侧是24Pin辅助供电插座，底部是机箱前置Type-C插座、机箱前置Type-A插座，再下面还有DeBug指示灯，由4颗贴片式LED组成。
▼主板底部，标配3个M2插槽和一条全长的PCIe插槽。
▼最上面的M2插槽最大支持PCIe 5.0 x 4，采用双面散热设计，且均贴有导热垫。
▼主PCIe插槽部分，最大支持PCIe 5.0 x 16，外观包裹有金属件，可以有效提高强度和寿命表现。
▼底部还有两个M2插槽，最大支持PCIe 4.0 x 4，且标配有金属散热片。
▼主板底部，各种接口丰富，从左到右依次是音频接口、12V四针RGB灯效插座、雷电设备插座、温度传感器插座、USB 2.0插座2个、4Pin风扇供电插座2个、水泵加强4Pin供电插座1个、UART1串口通信插座、BIOS清除插座、TPM插座、扬声器&LED插座和机箱跳线插座。
▼另外在主板的右下角，还标配有4个SATA 3.0接口。
▼主板后部IO接口部分，同样丰富，从左到右依次是WIFI 6天线插座、无U刷写BIOS按键、USB 3.2 Gen2 Type-A接口2个、雷电4&USB 4接口2个、USB 2.0接口2个、2.5G有线Lan口1个、USB 3.2 Gen1 Type-A接口4个和3个音频接口。
▼主板背面，看起来还是很整洁的。
三、华擎Z890M Riptide WiFi黑潮风暴主板 拆解
▼主板正面的各种金属覆盖件众多，这里简单取下。
▼去掉主板正面的各种金属件之后，主板的整体颜值也不错，各种元件密密麻麻的。
▼主板的供电模组非常豪华，左侧有8相供电，上侧有9相供电，底部还有3相供电，这个供电规格，还是非常不错的。
▼供电电路的PWM主控芯片丝印RT3638AJ，立錡科技出品，这是一颗3通道PWM主控芯片，最大支持8+1+1相PWM控制信号输出。
▼主板左侧8相供电，上侧7颗清一色的DrMos，红框部分，丝印SIC659，威士出品，最大提供80A的稳定电流输出。橙框部分还有1相供电，采用上下桥设计，上桥两颗4508，下桥两颗4503，最大稳定输出电流也在80A左右，旁边还有独立的驱动IC，这相供电应该是VNNAON供电。
▼主板上侧，9相供电，清一色的DrMos，丝印SIC659，最大稳定输出80A。上侧9颗搭配左侧7颗，共16颗，负责处理器的Vcore供电。由PWM主控芯片的1路8相PWM控制信号控制，每1相控制信号控制2颗DrMos，这种超级并联设计，可以有效的提高响应，并在高负载的情况下降低单颗DrMos的负载和发热。
▼主板底部，还有3相供电，左侧两相是DrMos，丝印SIC659，分别负责Vsa供电和Vgt供电，红框部分。右侧1相上下桥供电，大概率是负责Vio供电，旁边也有独立的驱动IC，橙框部分。
▼主板的4Pin风扇供电插座部分，均有独立的驱动IC，支持调速，支持软件控制。
▼主板后部接口部分，最上面有两颗视频输出芯片，分别负责主板后部HDMI、DP视频输出接口。红框芯片丝印RTS5453P，瑞昱半导体出品，USB Type-C双端口PD控制芯片，负责给主板后部雷电4&USB 4接口提供高功率充电和数据传输支持；橙框芯片丝印JH9040R，intel的，雷电4&USB 4主控芯片；黄框芯片丝印E3100G，Killer出品，2.5G高性能有线网卡主控芯片。
▼红框芯片丝印GL852G，这是一颗USB 2.0 HUB芯片，给主板后部的USB 2.0接口提供支持；橙框芯片是无线网卡芯片，Killer出品，AX1690，支持WIFI 6E和蓝牙5.3。
▼红框芯片，小螃蟹出品，丝印ALC897，声卡芯片；橙框芯片丝印NUC121ZC2，ARM架构，负责主板的灯效控制；黄框芯片丝印NCT6686D，新唐科技出品，Super IO芯片，负责主板的各种参数监控。
▼主板右下角，红框芯片最大，Z890南桥芯片；橙框芯片，丝印GL852G，USB 2.0 HUB芯片；黄框芯片，负责无U刷写BIOS；绿框芯片，BIOS存储芯片，上面还贴有版本号。
▼主板前置USB接口旁边，红框芯片丝印GL9904，创惟科技出品，负责USB 3.2 Gen2的信号中继器；橙框芯片丝印5452E，USB Type-C的端口控制器。
▼主板内存插槽旁边，还有一块特殊的内存OC护盾，贴在内存插槽和处理器插槽的内存走线上，可以提供更强的防EMI效果，让内存信号传输更加稳定。
四、华擎Z890M Riptide WiFi黑潮风暴主板 装机
▼主板轻松安装到机箱内部，主板四周有丰富的走线开孔。
▼处理器是intel的270K Plus，这块主板搭配这颗处理器很轻松。
▼显卡是普普通通的亮机卡，影驰的RTX 5060Ti金属大师黑金版OC。

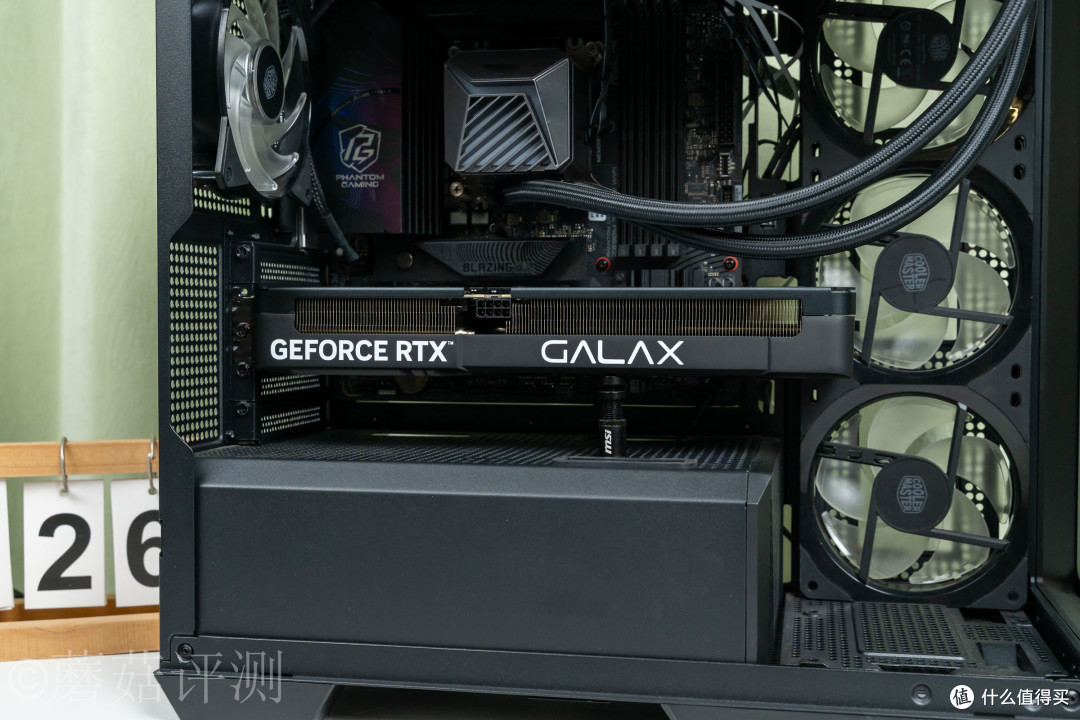

▼显卡默认水平安装，并在显卡的尾部撑一个机箱标配的显卡支架。
▼电源轻松固定，顺手把各个部分的供电接口都插好。

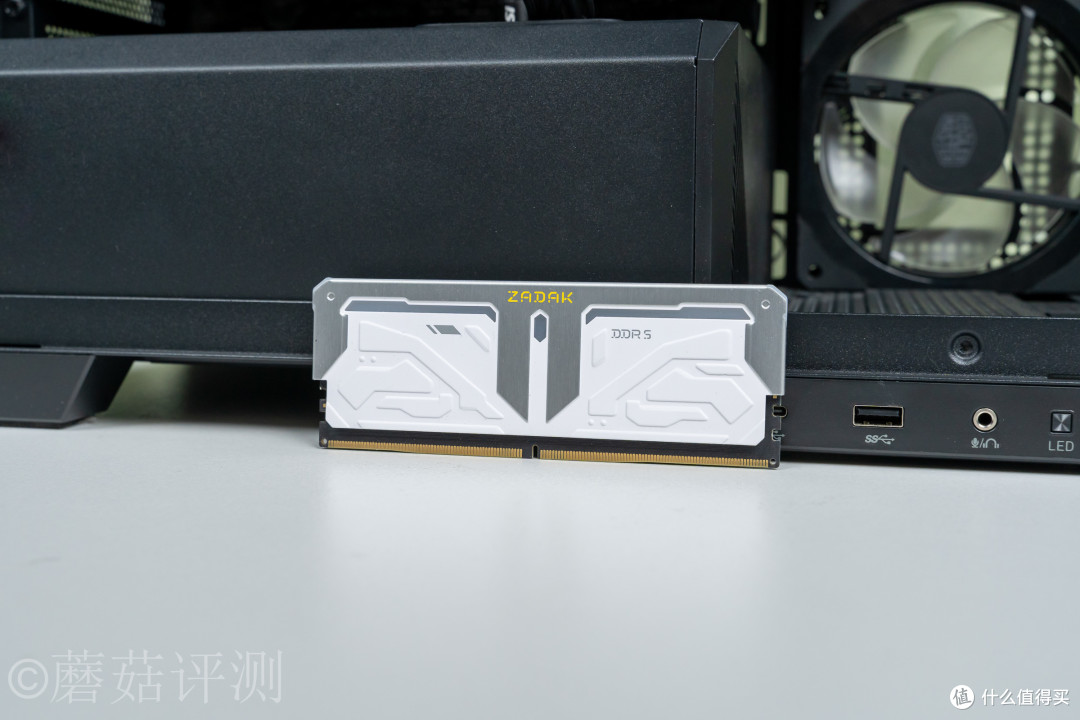

▼内存用的是宇瞻的ZADAK的SPARK，16GB*2 6800MHz，这套内存的颜值很漂亮，金属马甲采用两种不同的表面处理，顶部是银色的、侧面是白色的。
▼双通道内存，这里安装到主板上，首选2、4插槽。
▼插电，开机，一次点亮，整机的颜值很漂亮。
▼华擎这块Z890M Riptide黑潮风暴主板，左侧金属散热件的表面，涂装很漂亮，搭配旁边RGB灯效的风扇，效果不错。
▼主板最上面的M2金属散热片，造型比较大，上面有复杂的散热鳍片，可以有效增大和空气的接触面积，提高散热效率。
▼主板的南桥部分，还标配有贴片式的LED，支持RGB灯效，支持主板同步。
▼宇瞻这套ZADAK的SPARK内存，内存条顶部有一条RGB灯带，乳白色的，柔光效果不错，颜色过渡均匀。
▼内存条侧面是多段式的RGB灯带，巧妙的和内存的金属马甲融合到一起，很有设计感。

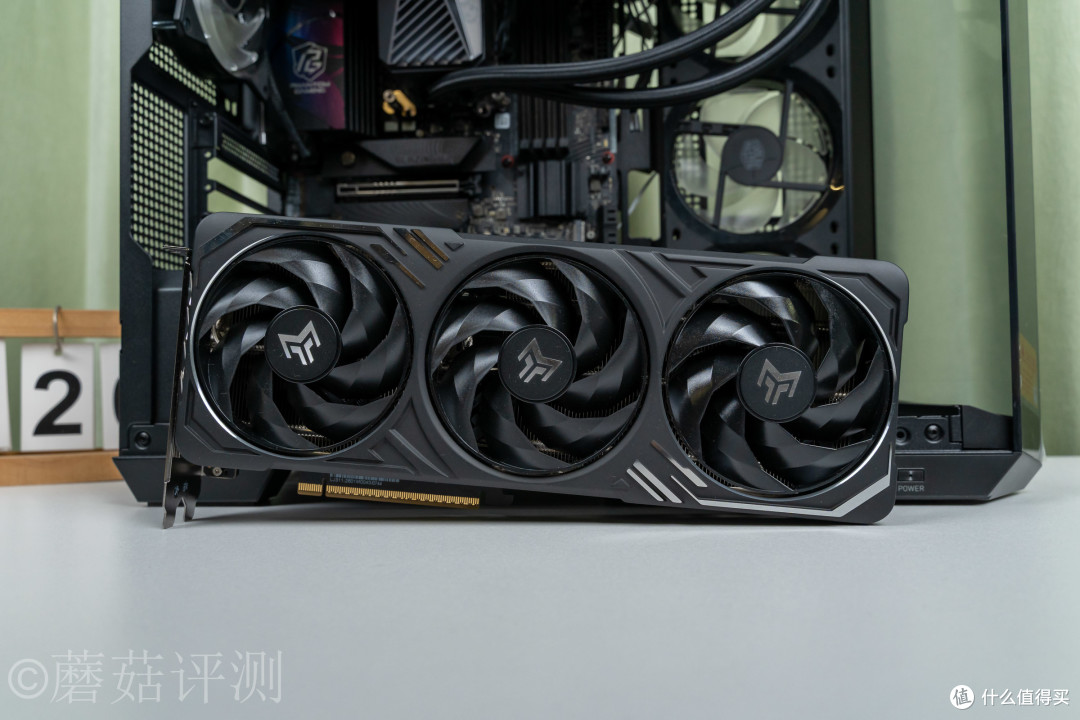

▼影驰这张RTX 5060 Ti金属大师黑金版OC显卡，整体采用无光设计，风扇罩和背板采用全金属材质，质感很不错。
五、华擎Z890M Riptide WiFi黑潮风暴主板 测试
▼简单看下整机配置，处理器是270K Plus，主板是华擎Z890M Riptide WiFi黑潮风暴，显卡是影驰的RTX 5060 Ti金属大师黑金版OC。
▼简单跑个整机测试，整机得分237.4W，其中处理器单独得分140.6W，显卡单独得分51.5W，分数都很高。
▼简单看下270K Plus处理器的硬件参数，其拥有8个P核、16个E核、三级缓存36MB，表现不错。
▼简单跑个CPU-Z的测试，单核性能轻轻松松破900，去到904.6分，多核19034.2分，很优秀。
▼跑个CineBench R23测试，单线程得分2417，多线程得分42069，分数超高，尤其是多线程性能。
▼跑个CineBench 2026，单线程得分581，多线程得分9788，整体表现也不错。
▼跑个3Dmark的CPU测试，1线程得分1353，8线程得分9882，最大线程得分19386。intel的这种大小核架构，每个核心的性能就很平均，不会有多线程性能的效能问题。
▼日常待机情况，室温在23℃左右，处理器温度在41℃左右波动。
▼跑个CPU-Z的压力测试，处理器功耗在255W，P核睿频5.4GHz、E核睿频4.7GHz，温度在80℃左右。
▼主板上侧供电散热件温度在42.7℃，非常低，供电部分最高温度也就52.3℃，也不高。
▼单烤FPU测试，处理器功耗在275W左右，P核睿频5.1GHz、E核睿频4.5GHz，温度在88℃左右。

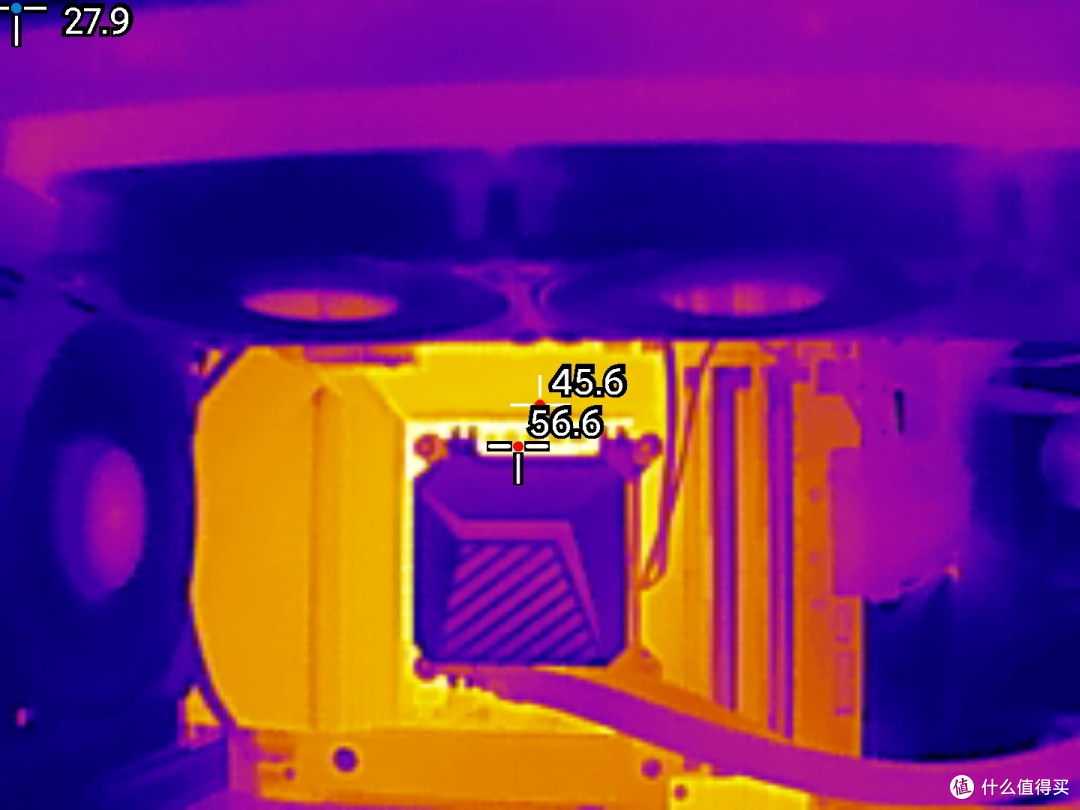

▼主板供电上侧金属件表面温度45.6℃，供电电路最高温度在56.6℃左右，整体温度表现也很不错。
▼单烤FPU测试10分钟，处理器功耗很稳定，在275W左右，温度也很稳定，在88℃左右。
▼主板供电上侧金属散热件表面温度在46.2℃，供电电路的最高温度在57.6℃，整体表现很稳定，温度不高。
六、总结
华擎这块Z890M Riptide WiFi黑潮风暴主板的整体表现还是非常不错的，整体的颜值很漂亮，主板正面有大量的黑色金属件覆盖，且南桥部分还有RGB灯效。用料方面，这块主板的供电规格为16+1+1+1+1，其中核心供电16相，清一色的80A的DrMos，可以轻松满足高端intel处理器的供电需求，其他的Vgt和Vsa供电等也都是80A的配置。
拓展性方面，这块主板标配3个M2插槽，其中一个最大支持PCIe 5.0 x 4，标配2.5G有线网卡、WIFI 6E无线网卡，且均为Killer的，电竞级，可以轻松提供非常出色、稳定的网络接入。另外还有两个雷电4& USB 4接口，可以轻松拓展一些需要高带宽的设备。
作为一块少有的MATX规格的Z890主板，华擎这块Z890M黑潮风暴整体还是很不错的，适合那些搭配高端intel处理器的同时，还想装一台小机箱的用户选择。
