9月的骑行圈，摔车这个词出现的频率高得不正常。
环西赛场，波加查摔到退赛，9月16日刚放出恢复训练的vlog。内娱骑行爱好者黄渤9月初一个月内两次摔车、锁骨骨折住院的新闻还在各家骑行群里转。线下更不用说了——国庆前的约骑密度是一年里的峰值，下坡、编队、急刹，总有一个环节给你上强度。哔哩哔哩哔哩哔哩
而小红书上9月14日刚有人发了条典型求助：追尾电动车，急刹停住，前轮直接怼上去，“前轮前叉头管等部位都没有任何损伤”——但车主已经慌了，来问评论区"碳纤维车架开裂怎么判断"。小红书
这条帖子的价值在于它问出了所有碳架车主的终极焦虑：金属架出事是弯的，弯了你看得见；碳架出事是"分层"的，表面一条头发丝，里面可能已经空了。碳纤维不会给你预兆。
问题是，这个"不会给预兆"到底严重到什么程度？我把小红书近半年搜到的约20条"碳架裂纹"求助帖、修复店家的案例帖，加上知乎、B站的关联讨论和几百条评论全翻了一遍。结论先放这：不少"裂纹"最后被证实只是漆面，一部分恐慌则是店家生意放大出来的，真正不能骑的情况，比营销号说的少得多——但一旦撞上，一条都不许赌。
先分清：漆裂、浅伤、结构伤，三档不是一回事
摔车后趴地上看车架，看到的"裂"其实分三档。评论区吵得最凶的就是这个：同一张图，有人说"漆裂了，碳纤维没那么脆弱"，有人说"已裂，去宠物医院拍个X光"。

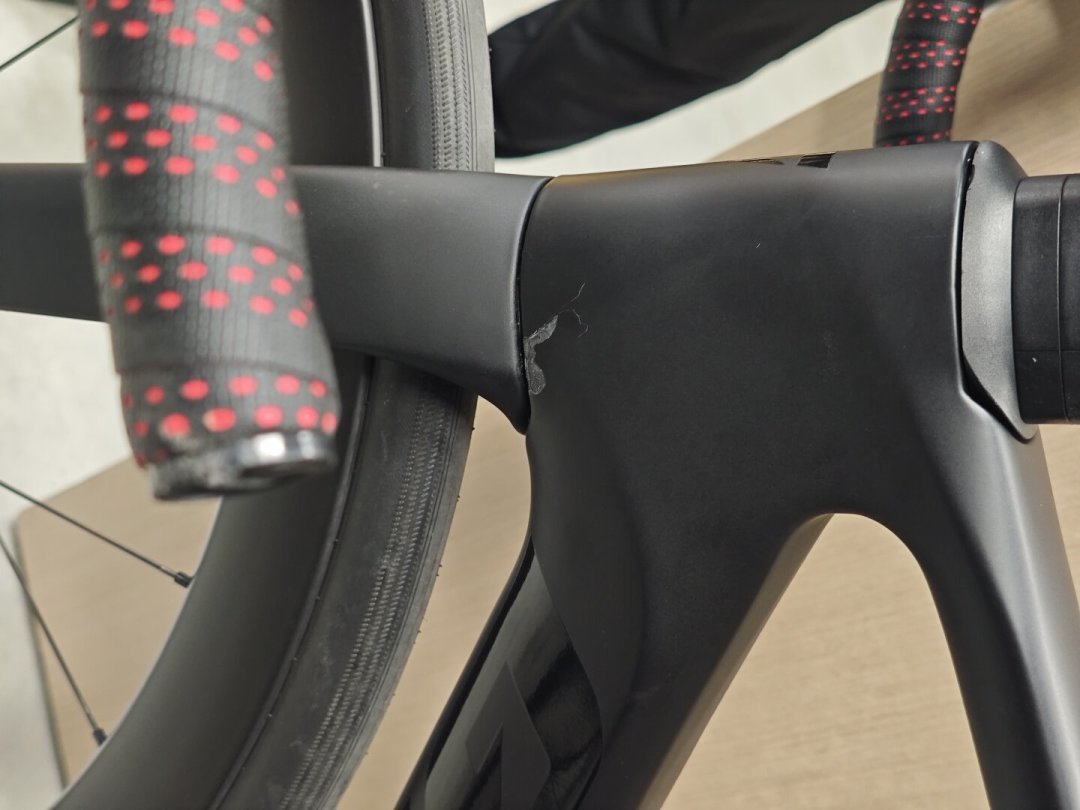

第一档：纯漆裂。 特点是细、浅、网状，集中在撞击点表面，指甲划过去没有明显阻滞感。有经验的回复讲得很直白：碳纤维本身没那么脆，日常小磕碰崩掉漆点太常见。

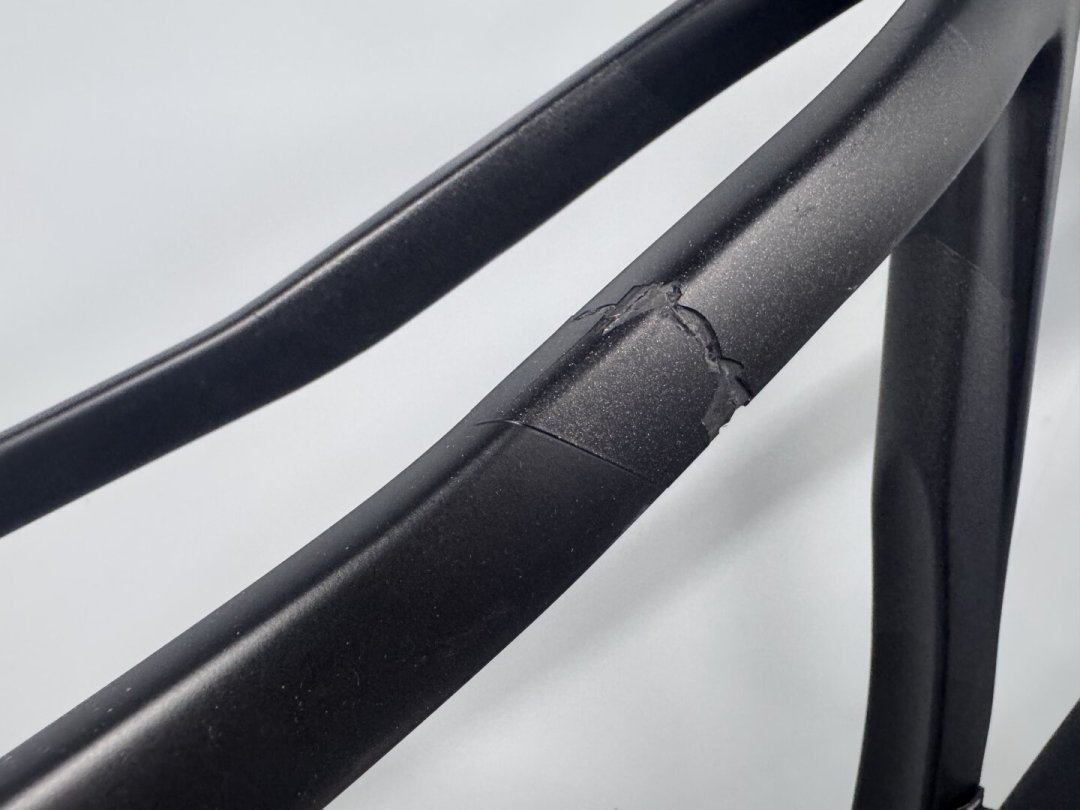

第二档：浅层碳布伤。 特点是磕掉漆露出碳纹、或者局部发白但抠不出深度。有修复店家的案例帖直说：“看着只是表层开裂，内部碳布其实已经分层断裂”。 这一档的争议最大，也有车主在评论区接话：“一样，我直接骑了三个月感觉应该没事”，他自己补了半句：“但还是感觉心里没底”。小红书小红书
第三档：结构伤。 几个硬信号，评论区技师和医生背景的骑友反复提：
指甲卡得住、有明确深度的裂口，不是漆面的纹路，是能伸进去的缝；
敲击对比不对声。这是评论区出现频率最高的土办法：拿个硬币敲一下，对比声音。 左右对称位置各敲一遍，一边的声音"发闷、发沙"，另一边清脆，闷的那边怀疑分层。那位9月14日发帖的车主就是敲完说"我听着是没区别"，这是好消息；小红书
捏一下、掰一下有声。“掰一下有声音吗”“捏一下”——发力按压疑似部位听有没有细微的"吱"声，这是贴合裂缝在受力下张开闭合的声音；
受力方向的逻辑。这条是评论区里最硬核的一条推理：如果是外力撞击、由外向内，还有可能力度小只伤到漆；如果漆面是从内向外顶裂的、外面没有直接撞击点，那内部没有没问题的道理；

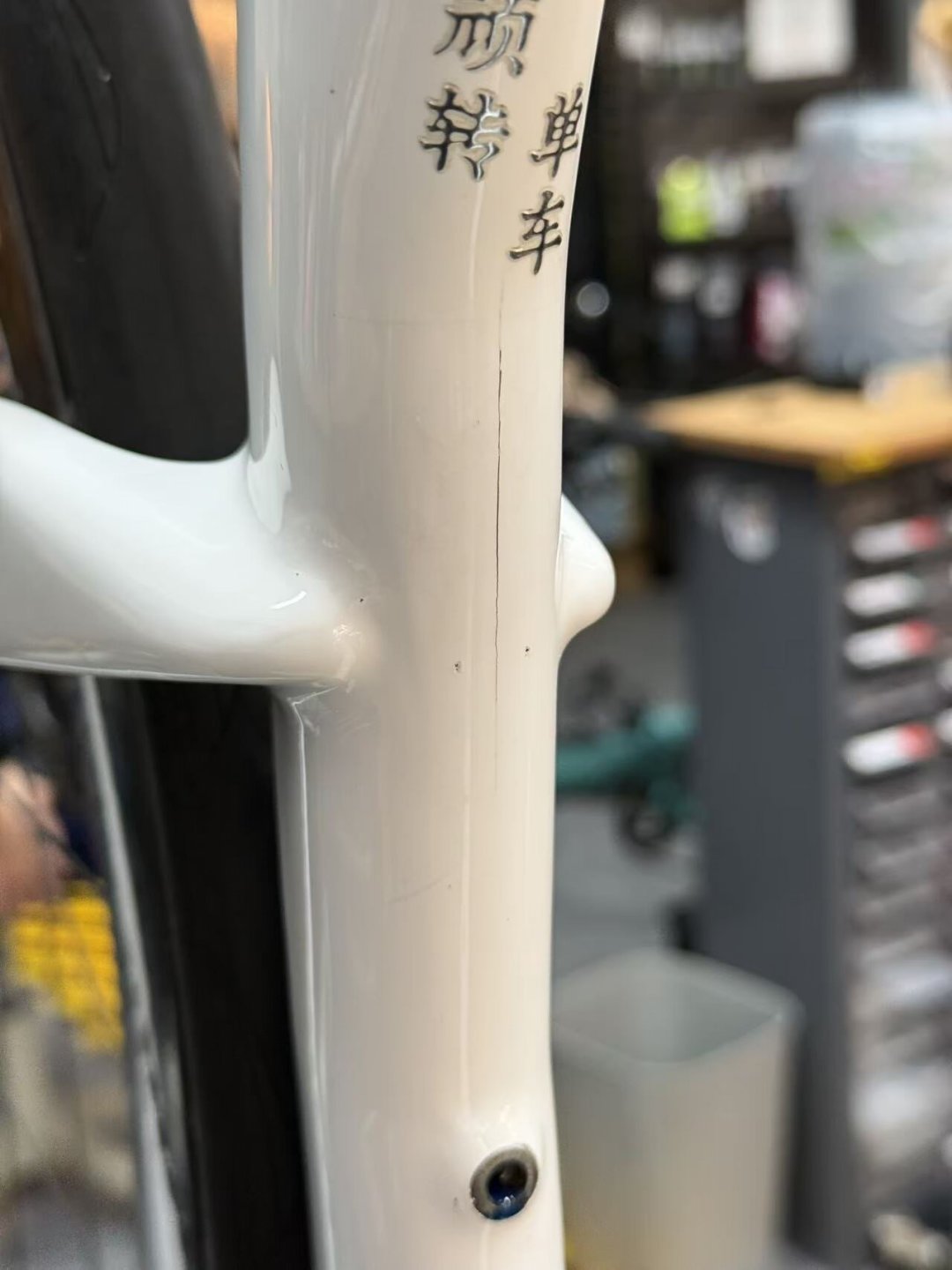

第4条有个真实案例可以对照：一位车主2025年7月花8000多买的奥利尼公路车车架，2026年3月初保养时发现立管处一条很长的裂缝，厂家认定是坐管插到底"顶裂"的属于使用问题、拒保，评论区34个赞的最高赞观点是反过来的：“退一万步讲，即使是坐管碰到了，也是产品本身的隐患。否则设计上就应有限位。”——从内向外裂的，基本不给你按"漆裂"处理的机会。小红书
一个反常识：X光也不是万能的

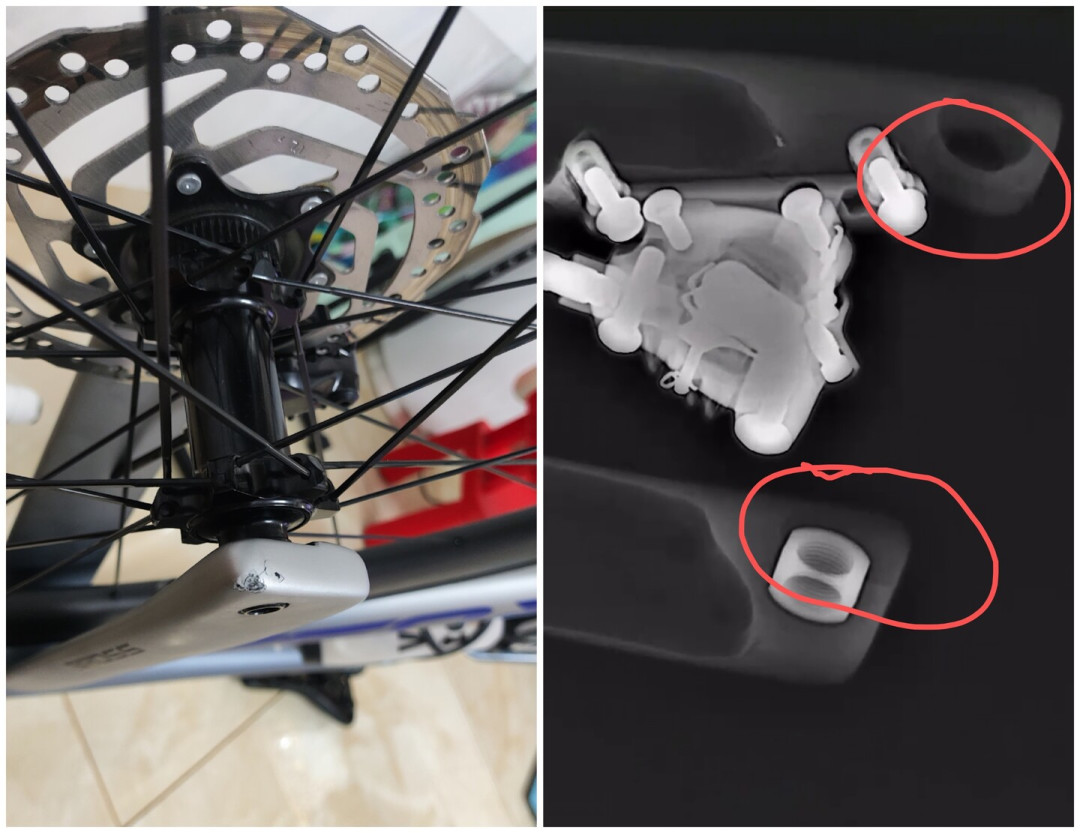

社区里流传的"终极手段"是拍片：有人真拿去给前叉拍了X光问网友"黑色阴影部分是怎么回事"。 也有医学影像背景的骑友下场科普——而且科普的方向恰恰是给这个方法泼冷水。小红书小红书
按他的说法，碳架裂开但因自身弹性紧贴合拢、没留下明显断裂毛刺的话，X光里根本看不出来，因为它只反映密度和厚度的差异；反过来，以管壁厚度如果真有明显裂开，手指按压就会出响声——他建议的其实是回到最朴素的物理检查。另一位去年10月的车主把疑似裂纹的车送去宠物店拍片，拿到的结论更泄气：“店员说没看出来裂痕但他不确定”。 看不出，等于没问题？没人敢替你签字。小红书
所以顺序别搞反：先做零成本的敲、捏、照、比，拿不准再花钱做检测。而不是摔完直接奔医院拍片求个心安——拍了看不出问题，裂缝紧贴着，你该慌还是慌。
哪些情况别修也别骑，哪些情况修比你想的便宜
先说不能赌的。全网这批帖子里，店家和老鸟口径一致的两条红线：头管/五通/立管这些受力三角区的贯穿性裂纹，和撞后已经出现形变、异响、松旷的。SCOTT那条55赞的摔车帖里，车架摔出裂纹、头管受损，连发案例的修复店自己都写了：开裂碳纤维车架不建议继续上路。 最该警惕的是营销话术，但店家在"劝你别骑"这件事上反而没动机说谎：砸在他手里骑断的纠纷，他赔不起。小红书
再说可以救的。我把评论区、修复店案例里能找到的真实报价和质保全列出来：
案例 | 伤情 | 修复方案 | 质保 | 口径价格 |
|---|---|---|---|---|
SEKA后叉摔裂（店家案例） | 后叉裂 | 碳布修补，“完好如初” | 1年 | — |
环湖受损车架（车主自述） | 受损 | 加8-9层碳布 | 2年 | — |
Pinarello后叉断裂（店家案例） | 后叉断裂 | 内部填充+外部补强，无痕无色差 | 3年 | — |
裂纹求助帖热评 | “裂了” | 全部搞定 | — | 约1000元 |
对照新车端：9月16日佳沃刚发布Volata 2.0，3999元就是碳架整车的价格。 国产耐力碳架整车同样卷到了4999元档位。 而摔的是8000+的单架级别，换架的钱是修复的几倍到十几倍。"车架价格 vs 约千元修复+1-3年质保"这道算术题，多数情况下答案是修。哔哩哔哩知乎
但注意两个坑。一是二手残值会立刻变：SCOTT那帖子评论区最扎心的一条是"盲猜下周闲鱼就上架了"、“某鱼又多一个退坑准新车架”——修不修是一回事，修过这件事在二手市场就是"战损修复"三个字。有买家直接表态：二手碳架，就怕战损修复，所以不买二手碳架车。小红书
二是劝你"报废回收"的可能只是回收生意：我翻的过程中发现，“X光检测下内部早已分层、骑行风险极高、修复成本昂贵"这一整套话术，出现在多个"断裂车架专业回收"和修复工作室的帖子里——同一段文案，好几个号在发。 店家说"你的架一定废了”，不等于你的架废了。判断只认你自己能验证的：深度（卡不卡指甲）、声音（敲比对不对）、松紧（捏了响不响）。小红书
进店前，先把"质保、维权、自损"分进三个口袋
这套分法和之前网购车被拒修的逻辑一脉相承，但碳架上更值钱，因为金额大：
自损口袋（摔车、碰撞）：基本不走质保，认赔，进修复流程。进店先问清两句话——质保是只保"修复处"还是连带原架？修复后二次开裂怎么处理？
质量口袋（无撞击自裂）：必须维权。迪卡侬EDR碳架断裂那位车主的教训是速度问题——按他的描述，3月16号EDR碳架意外断裂后，当即把车货拉拉到迪卡侬店，店员态度很好、处理也很积极，结果反馈质保部门后一直没回复，这条维权帖攒下44赞75评论。 维权动作就四条：立刻停骑、原部位拍照录像留证、保留断裂件不扔、要求品牌出具书面检测报告。小红书

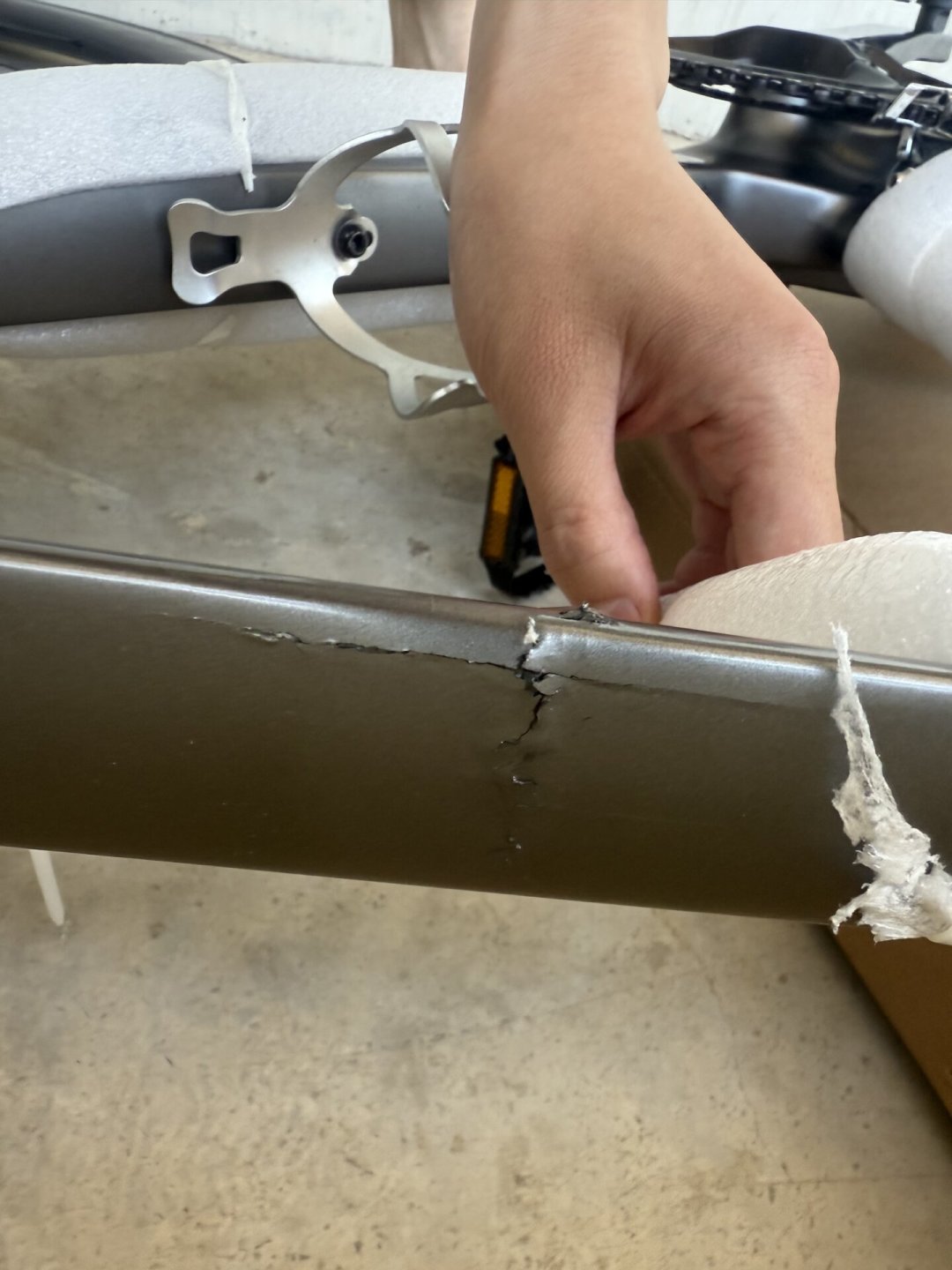

运输口袋（寄车/到店途中）：坎普那位ACE7000pro车主的遭遇是另一类——德邦暴力运输导致他的碳纤维车架整体断裂，22赞48评论，找的是承运方不是品牌。 开箱录像在这个场景里就是钱。小红书
最后：一个国庆前的实操顺序
如果你国庆准备拉长途或者约骑，把摔车现场的流程背下来，比任何装备都便宜：
先确认人，再动车——骑行圈今年的摔车帖里，摔断锁骨的是高频剧情；
别马上上车骑走，哪怕"看着没事"；
用水擦净车架，白天光线下找疑似点；
硬币敲比：对称位置，听"清脆还是发闷"；
指甲过一遍：卡不卡得住；
捏掰听声：发力按压有没有细微吱响；
看裂口走向：外撞致伤可以从轻判断，由内向外的按最重处理;
两处红线（受力三角、已形变）碰了→叫车拉走，别骑；
能骑回家的→当晚再复查一遍并拍照记录；
拿不准→花一次检测钱，别用一千公里去赌。
至于"碳架两年就废"的说法——B站那期《听说碳架骑不了两年就坏了》拿了204赞111评论。 而今年9月知乎那期"碳纤维公路车真的很娇气吗"下的热答说得更直白：正常的碳架使用年限可以达到十年以上，因为路况颠簸骑坏的合格碳架几乎没见过，损坏主要来自意外撞击。 摔车不会让碳架"必死"，只会让"分清真伤假伤"这件事变成一门必修课。哔哩哔哩知乎
你现在要做的就一件事：趁今天没摔，把硬币从家里找出来，先在自家车架上敲比一遍——熟悉自己车的"标准音"，出事那天你才听得出哪个不对。
