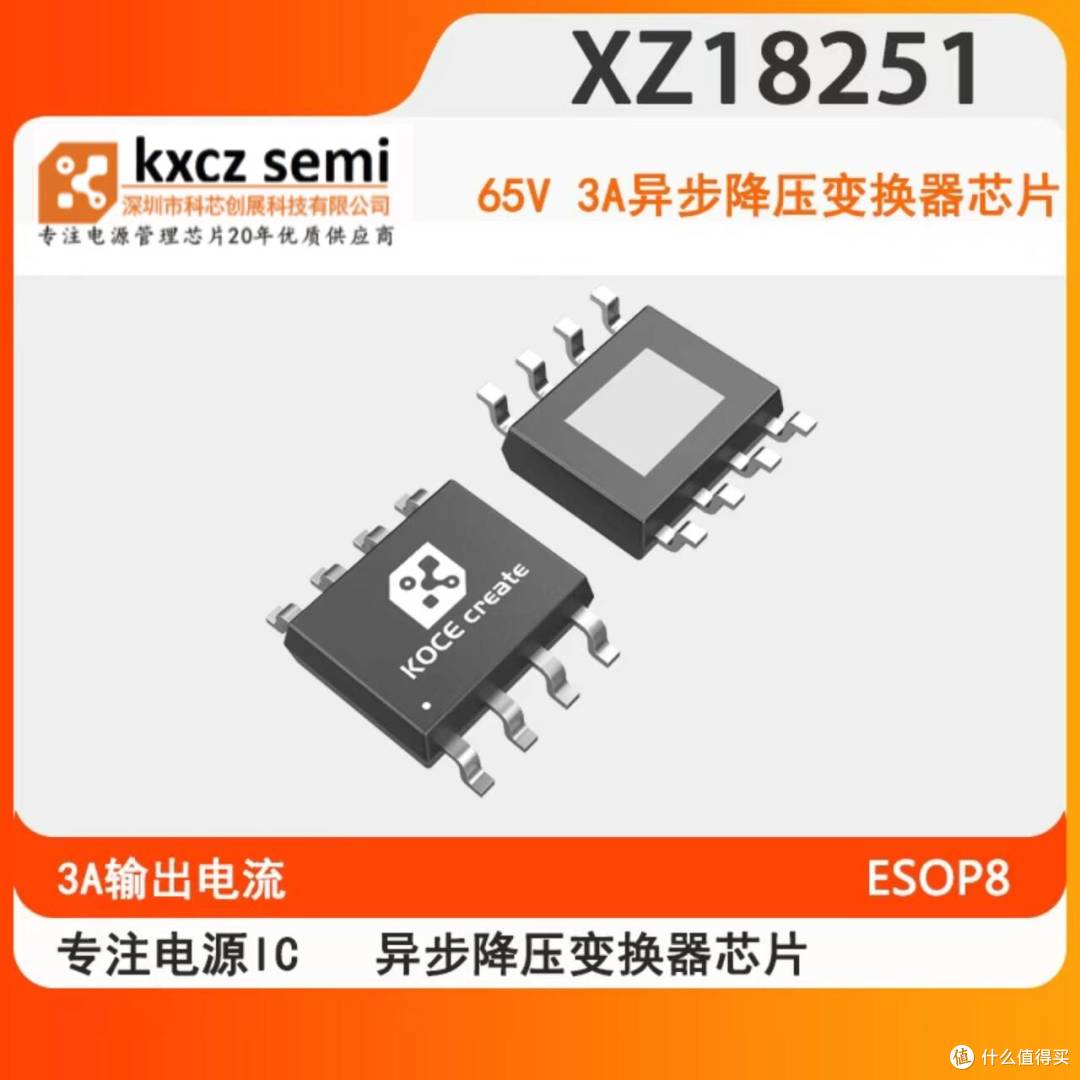

XZ18251 4-65V 3A异步降压变换器芯片



概述

XZ18251是3A降压转换器，具有从4V到65V的宽输入电压，集成了260mQ高侧 MOSFET。

XZ18251采用峰值电流模式控制，支持跳周期调制(PSM)，有助于转换器在轻负载下实现高效率。

XZ18251具有100kHz至2MHz的可编程开关频率，外部电阻可调。

XZ18251允许从高输入电压到低输出电压的功率转换，开关MOS的最小导通时间为120ns。该芯片提供典型2.5ms的固定软启动，以防止启动过程中的涌入电流。XZ18251具有外部环路补偿功能，可灵活优化环路稳定性或环路响应。

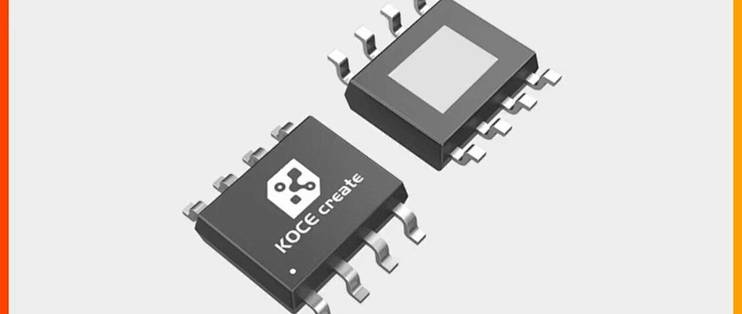

XZ18251提供逐周期电流限制、热关断保护、输出过压保护、输出过载保护和输入电压欠压保护。该芯片采用ESOP8封装。

     特点

 3A降压，内置250mΩ功率管

 输入电压范围:4V-65V

 脉冲跳跃模式使得轻载下高效率

 105uA静态电流

 最高2MHz可编程开关频率

 支持低压降模式(接近100%占空比，

                VouT<20V)

 峰值电流控制架构

 欠压保护、过流保护和过热关断保护

 无铅封装，ESOP8

      应用

 12V，24V，48V工业和电信电源轨系统

 汽车系统

 分布式电源系统

 高压电源转换
