我的客制化之路 篇一:用优联复活G84-4100,这是对自由的向往

2020-01-12 11:46:25 3点赞 16收藏 8评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。


    这应该是我的第5把键盘了,当初第一眼看到4100的时候就挺喜欢的,再一看价格,哇塞五十块能搞定,果断剁手!

    目前市面上绝大多数的G84-4100都是剪线的,而且几乎都有薄膜包裹,这就意味着这些键盘在此之前都是没有使用过的。到货之后看了键盘背面的铭牌,产地是捷克。好吧“洋垃圾”这个词在我的脑海中一闪而过。其实一开始的时候我只是买了一个PS2转USB的转接线跟Type-C母座简单的把这把键盘改了键线分离的键盘。但是用起来着实糟心,一会好一会不好的,而且那一根连接着电脑和键盘的数据线简直就是对自由的束缚,但是这把键盘小巧,键帽触感也很舒适,再考虑到玩了这么久的键盘自己竟然没有一把趁手的优联键盘,我决定把它改成优联键盘。

    4100使用的是Cherry ML轴,网上很多人说4100的ML轴手感发涩,就我个人的使用感受来说的确有部分轴手感发涩,毕竟这都是多少年前的东西了。一开始我是准备轴换成凯华的矮轴(据说凯华矮轴就是仿ML轴的)但是后来因为成本以及能否实现等方面的原因,我还是保留了ML轴(省钱是真的省钱了)。上一张ML轴的数据给大家作参考。

ML轴尺寸数据ML轴尺寸数据

现在正是开始介绍我的准备过程:

    画这个PCB最重要的两点就是ML轴的封装以及每个轴之间的行间距和列间距也就是每个轴的位置。ML轴的尺寸数据在度娘上可以找到文档,最让人头疼的还是每个轴的位置,只用游标卡尺测量那是不现实的,最后我借了抄板的思路,把原来的PCB拆下来用扫描仪扫描得到图片然后用PS调整图片的对比度跟灰度使得图片的边界变得明显然后导出PNG格式,再用工具转成DXF格式文件。这一波操作之后勉强得到了每个轴的位置,然后再用CAD修改调整。通过不断地修改然后打印跟实物对比,最终确定了每个轴的位置。需要注意的是扫描得到的数据只有部分能用因为PCB比较大图像两边会有所变形(这个类似于在手机摄像头正下方放东西拍照,图像四周会有所变形)。改图修图的过程是最费时间的。看看我这两张图的对比就知道了

扫描PS处理后扫描PS处理后

工具转化之后工具转化之后

改图那几天天天跑两趟打印店,跟老板都混熟了。。。每次去都戏称我这是八卦阵。用优联复活G84-4100,这是对自由的向往

剩下的事儿就简单了按照K375s的矩阵绘制矩阵原理图,然后加上4056锂电池充电和LDO稳压部分。画完之后检查一遍生成制造文件然后就打板咯(这里吹一下嘉立创,打板爽歪歪用优联复活G84-4100,这是对自由的向往 )

K375s矩阵K375s矩阵

嘉立创的阻焊颜色是不收费的所以我打了白色的板子用优联复活G84-4100,这是对自由的向往

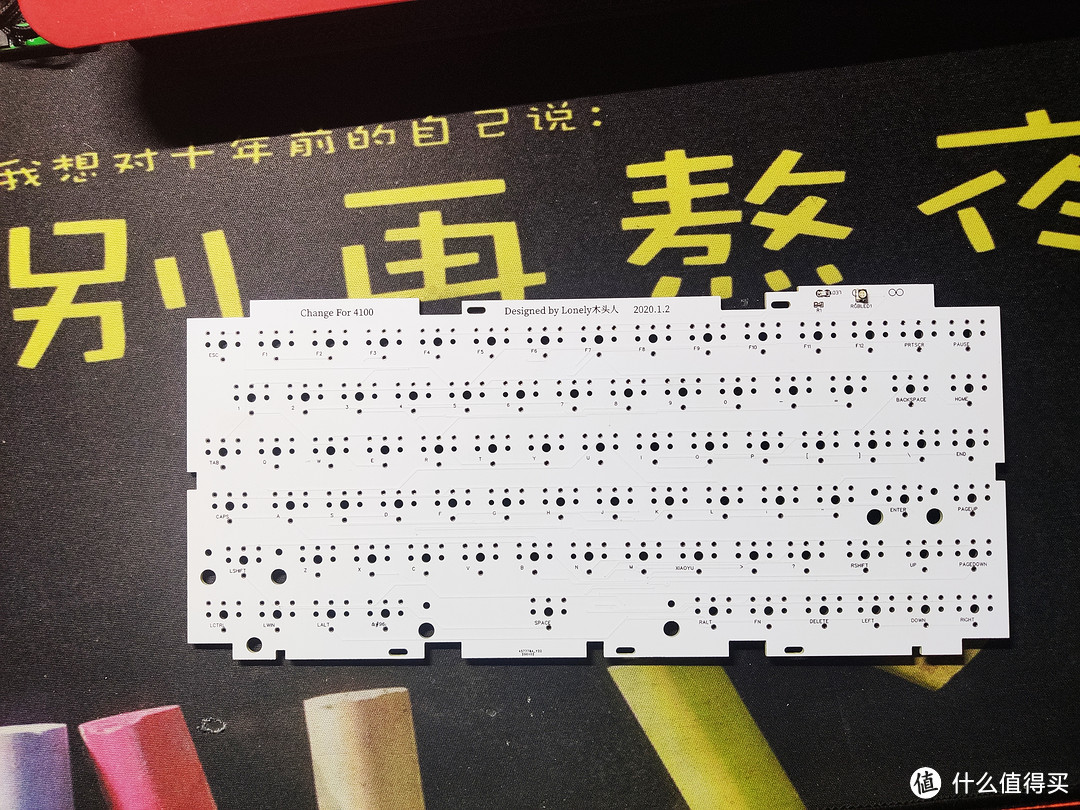

PCB正面PCB正面

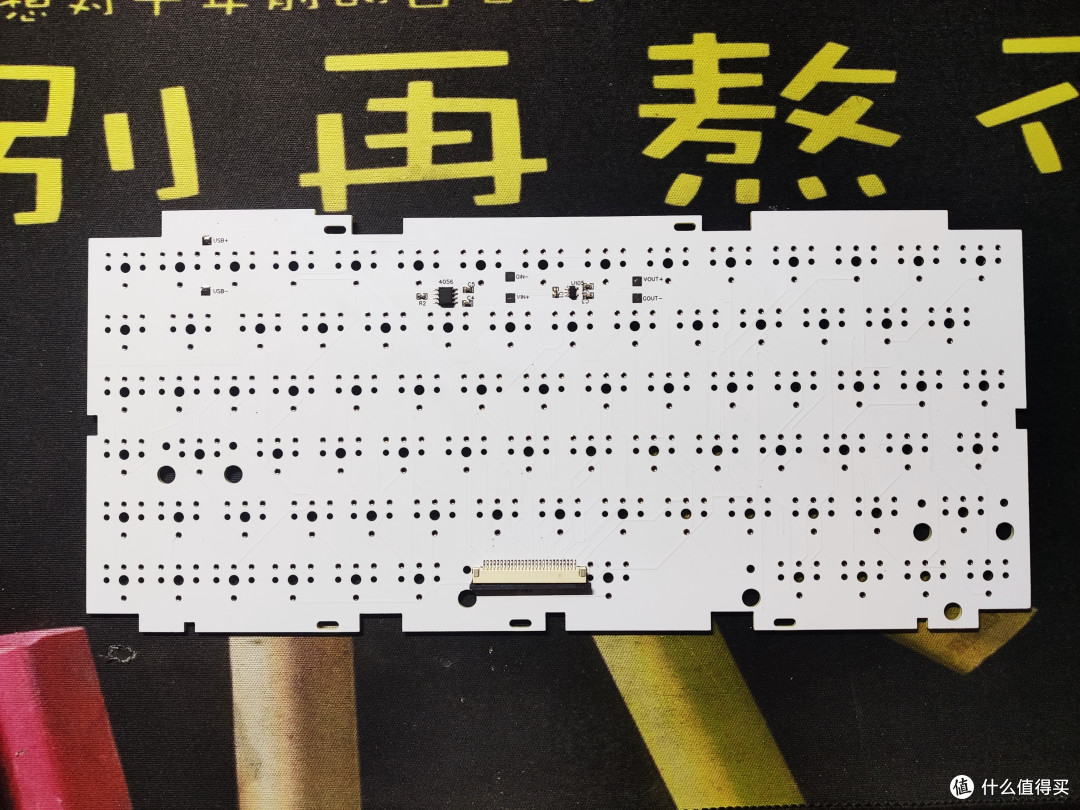

PCB反面PCB反面

K375S的设备切换指示灯我用一颗RGB灯代替,4056充电指示灯只保留了一个,充电亮起,充满灯灭。4100底壳有一个很大的空间放电池,我用了一块1200的电池,一年多不充电妥妥的。

友情提示,热熔胶真是个好东西!

总结

玩键盘开心最重要,键盘的线是一种束缚,绩点千万分清正负极,别像我,直接废了一个主控。。。这个板子唯一的缺陷就是卫星轴的开孔了,量不出来我只能用扫描的跟实物做对比,结果是开孔偏大,位置略偏,不过好在问题不大,装上可以直接用用优联复活G84-4100,这是对自由的向往 。
