内置两节长虹三杰21700动力电池，安克10000mAh自带线充电宝拆解

前言

最近充电头网拿到了安克10000mAh自带线充电宝，这款产品搭载一个USB-C接口和USB-C线材，均支持PD 30W双向快充。此外，该移动电源还搭载一个可折叠的磁吸无线充电模块，支持为苹果Apple Watch进行最大5W的无线充电。

通过拆解发现，移动电源充电管理方案来自智融科技，型号SW6308，该芯片不仅支持包括
UFCS/PPS/PD/SVOOC/VOOCISCP/FCP/QCIAFC/BC1.2等多种快充协议，还集成双向升降压控制器，且支持2-6节电池串联应用。无线充电模块采用苹果原装模块。下面充电头网就对这款产品进行拆解，看看实际做工用料。

安克10000mAh自带线充电宝开箱

按照惯例，先来看一下产品的包装盒和外观详情。

包装盒采用白色背景搭配蓝色设计，正面中间为产品等比例实物图。左上角印有“Made for WATCH”的苹果配件认证和“ANKER”安克LOGO标识，下方为产品的主要性能特点，包括10000mAh，30W USB-C和5W无线充，以及90°可折叠无线充模块。

包装盒左侧面印有产品基本参数和安规标识，我们后续在产品介绍时细述。

顶面是产品的出厂条形码。

背面印有产品工作实拍场景图以及相关标识。

右侧面印有“ANKER MagGo”品牌名，以及英文的产品应用标注。

底面是英文版的参数说明，以及印有产品型号的白色贴纸。

取出包装盒里配件，除安克10000mAh自带线充电宝外，还有一份说明书和保修卡。

安克10000mAh自带线整体为短柱设计，充电宝盖板为灰蓝色半透明磨砂材质，触感细腻，边缘过度圆润，其他面外壳采用黑色阻燃PC材质。

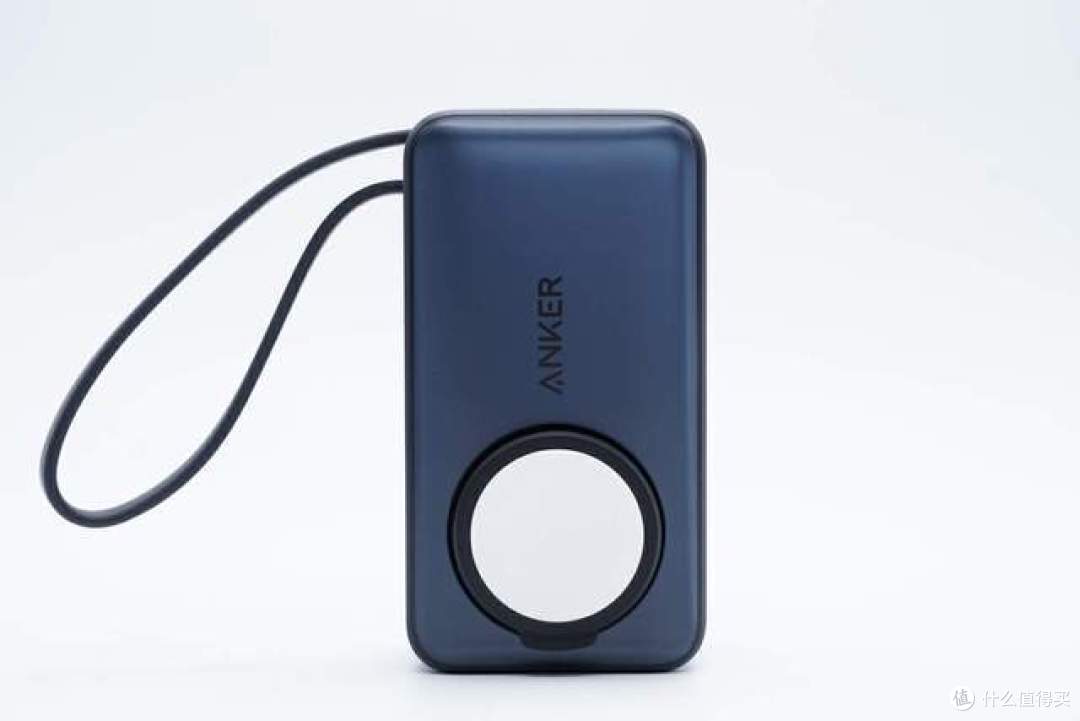

产品正面印有安克英文logo，下方是折叠式手表磁吸充模块，模块表面为白色盖板。

正面顶部有一数显屏，屏幕工作场景实拍。

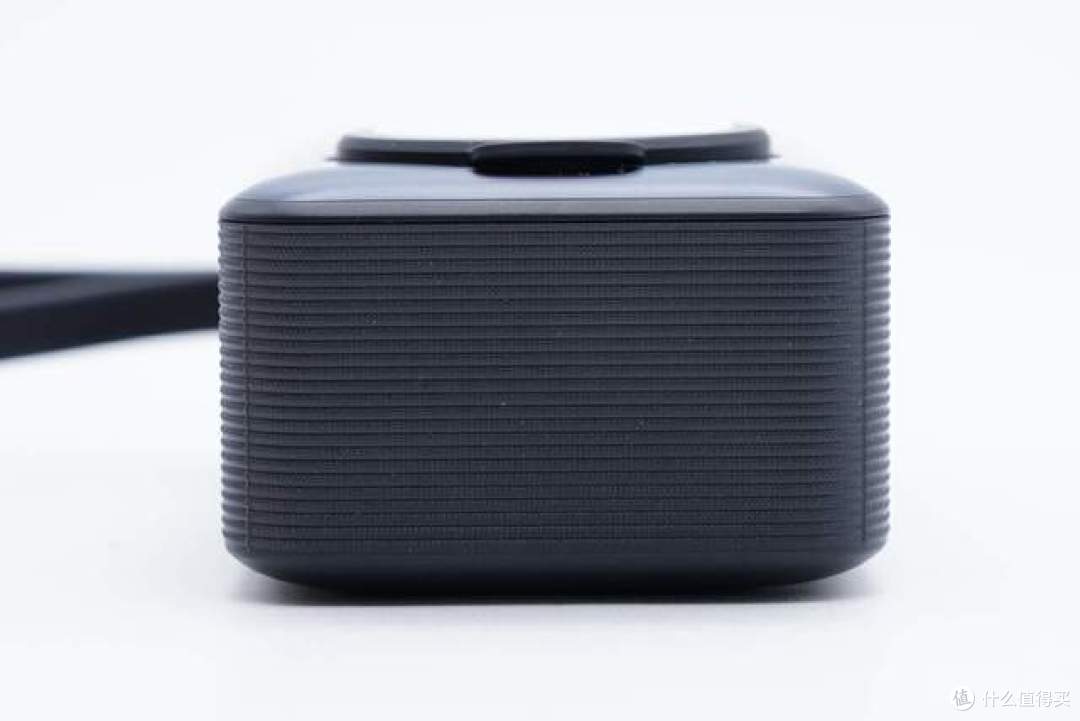

侧面雕刻箭状竖纹，右侧面可见一个USB-C接口。

USB-C2接口特写，可见中间蓝色胶芯，四周亮面处理。

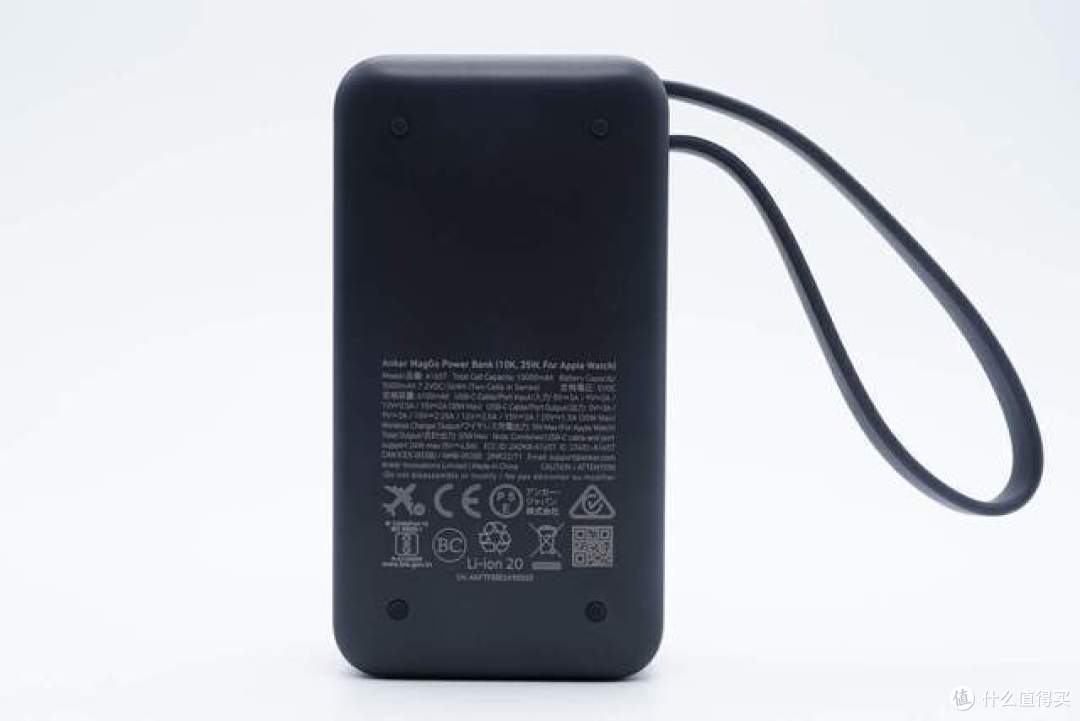

背部印有产品基本参数和安规、认证标识。四周各有一个胶质支脚。

参数信息特写：

Anker MagGo Power Bank (10K，35W，For Apple Watch)

型号：A1657

电池总容量：10000mAh

电池组容量：5000mAh 7.2VDC/36Wh (Two Cells in Series)

额定电压：5VDC

额定容量：6100mAh

USB-C 线材输入：5V3A、9V3A、12V25A、15V2A(30W Max)

USB-C 线材输出：5V3A、9V3A、10V2.25A、12V2.5A、15V2A、20V1.5A(30W Max)

无限输出功率：5W Max (For Apple Watch)

总输出：35W Max

支脚特写，橡胶材质，可使产品立于平面而不易滑动。

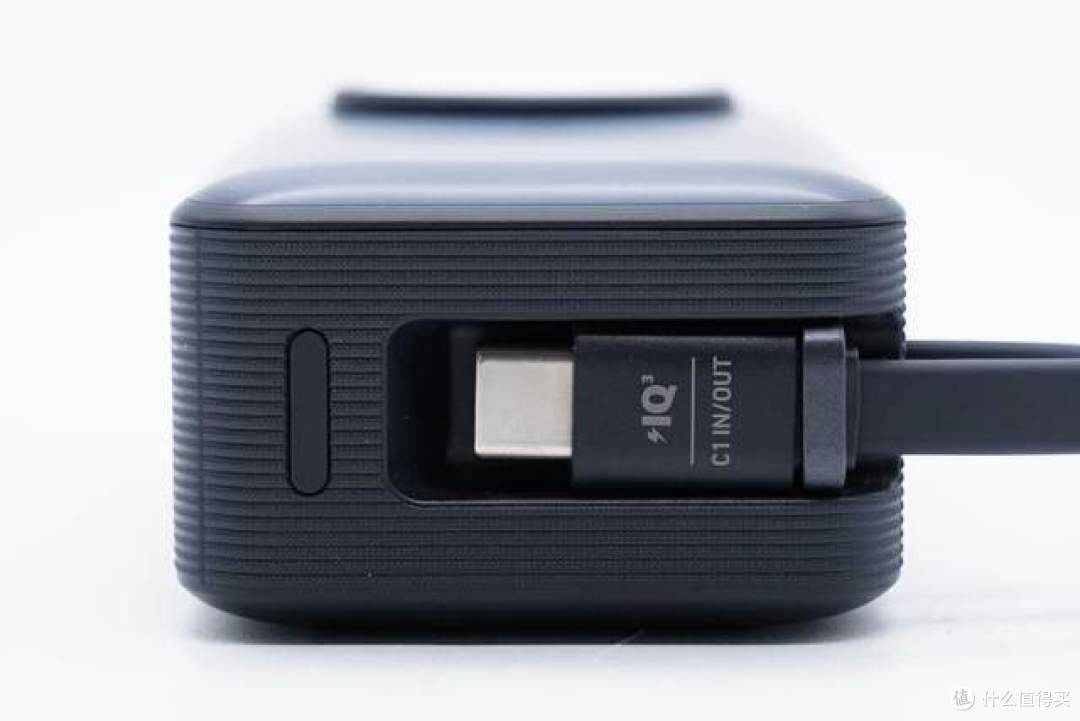

产品顶部可见USB-C1自带线端子可对应卡扣，左侧为电源按钮。

电源按钮特写，用于控制产品数显屏。

左侧面能见自带线连接端。

产品底面无信息，可见无线充模块的盖板。

磁吸无线充模块折叠情景特写。

磁吸无线充模块背面一览，模块用支架连接，顶部有拨盖方便折叠使用。

磁吸无线充为苹果手表充电实拍。

自带线不充电时，可用作拉环使用，十分便携。

测得USB-C自带线长度为19.1cm。

测得附赠USB-C充电线中无eMarker芯片。

测得安克10000mAh自带线充电宝长度为95.19mm。

宽度为51.05mm。

厚度为34.73mm。

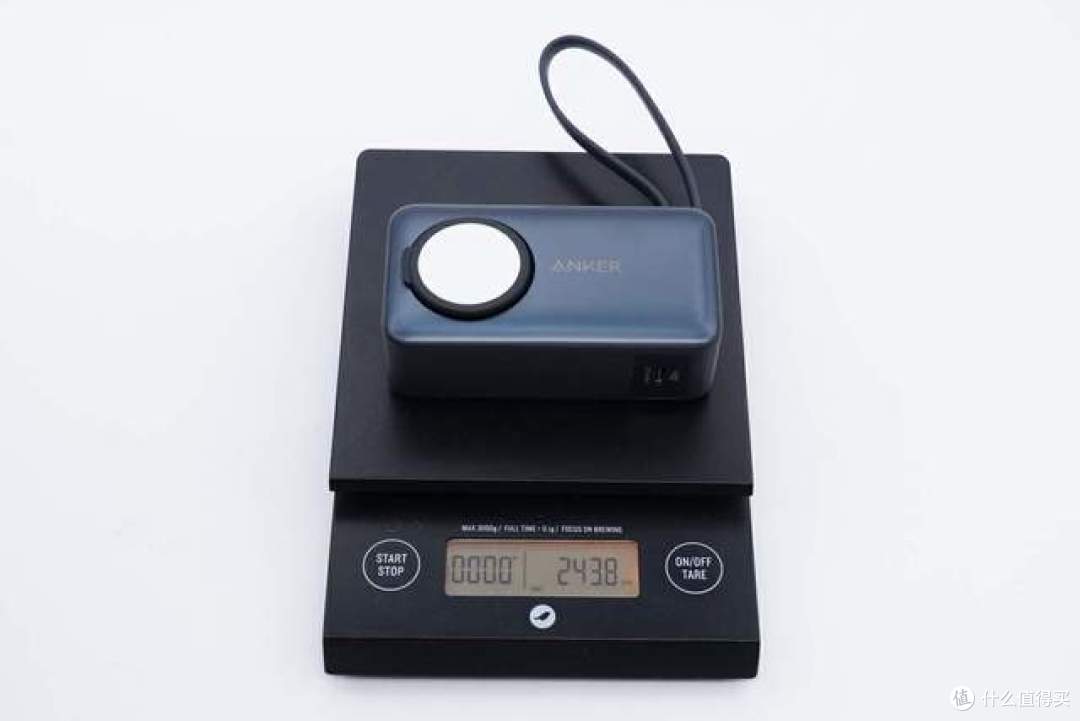

测得产品的重量为241.8g。

产品放在成年人手里感受下大小。

使用POWER-Z KM003C测试仪读取USB-C接口的快充协议，实测支持FCP、SCP、AFC、QC3/QC4+、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

PDO报文方面，实测附赠USB-C充电线支持PD3.0 30W快充，及5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V/2.75A一组PPS电压档位。

测得USB-C自带线支持的快充协议与USB-C接口相同。

PDO报文方面，也与C口一致。

安克10000mAh自带线充电宝拆解

接下来看一下安克10000mAh自带线充电宝的内部用料和结构。

首先，沿着壳体缝隙，将盖板拆开。

无线充线圈的线芯焊点特写。

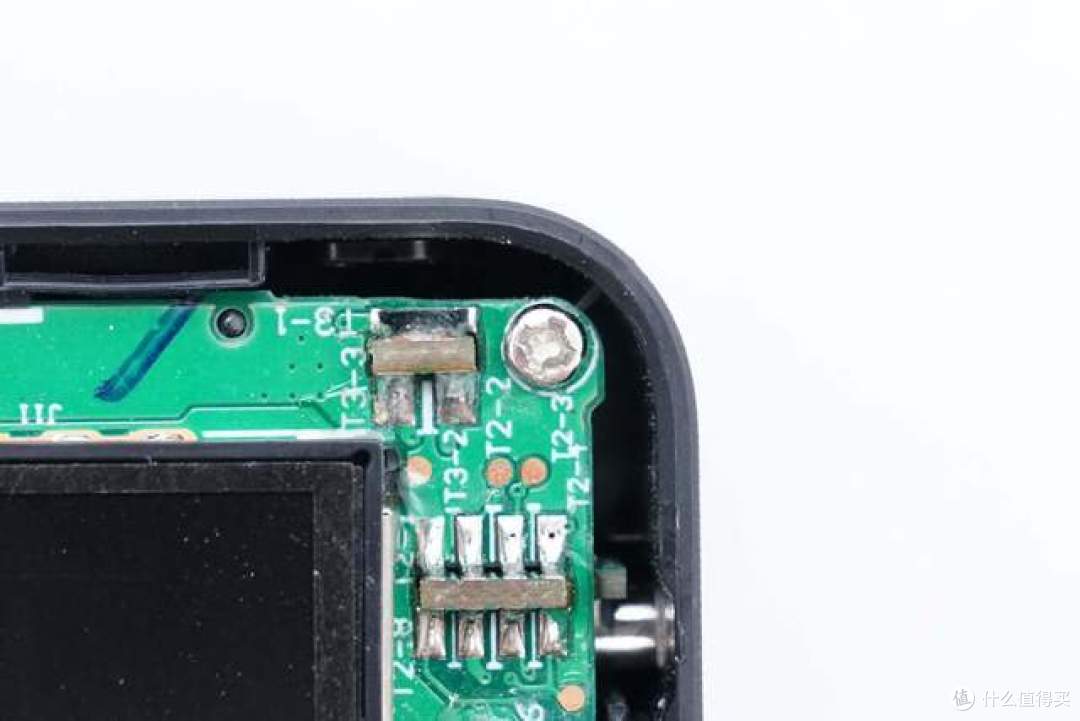

连接数显屏的排线特写。

屏幕排线插座特写。

断开屏幕排线连接，将无线充模块和盖板分离出来。

先来看剩余的壳体部分。

壳体内PCBA模块全貌一览。

固定PCBA模块的螺丝特写。

掀开PCBA模块和电池组连接处的泡棉，可看到电池组输出导线组。

两块电路板中间嵌有一块散热橡胶，帮助发热器件加强散热。

自带线线芯在模块上的连接器特写，上方覆盖白色泡棉缓冲保护。

将PCBA模块从壳体中取出，正面结构一览。

背面结构一览，PCBA模块采用堆叠式设计，可节约利用空间。

不同电路板中间均填充散热硅胶，增强散热。

左侧面一览，可见USB-C接口。

右侧面可见自带线线芯插座和一颗电容。

将中间的散热硅胶清理干净。

来看PCBA模块的堆叠结构，正中间是接口母座小板，顶部为PCBA主模块，下方是电池保护板，左侧为电源按钮小板。

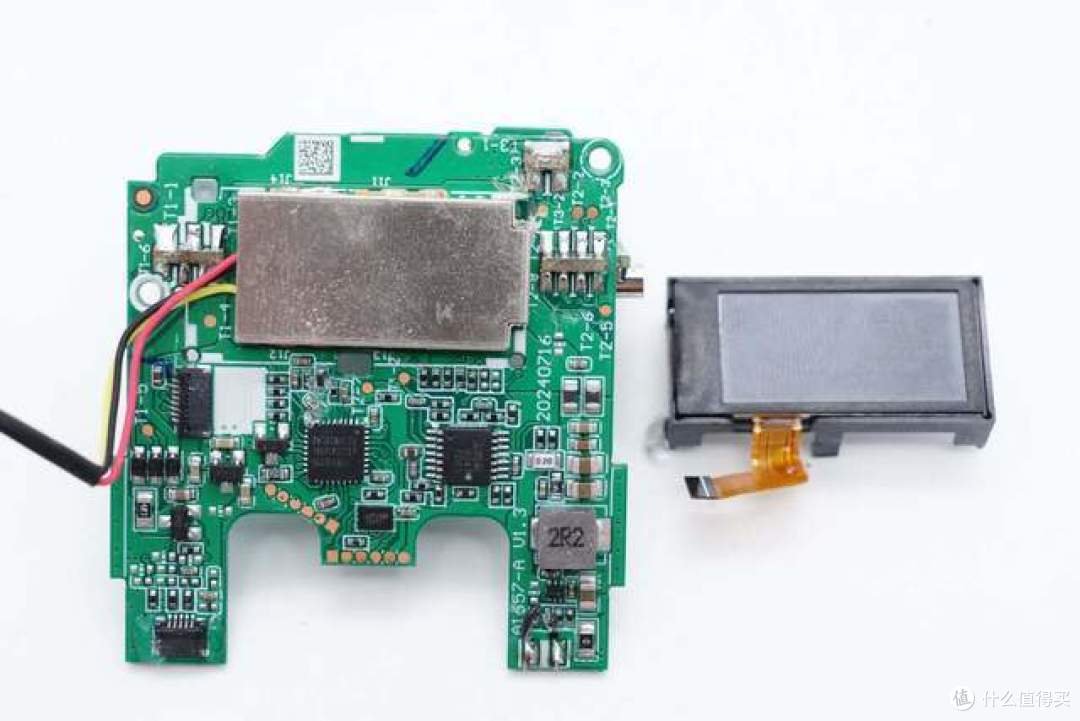

将屏幕从PCBA模块中拆下。

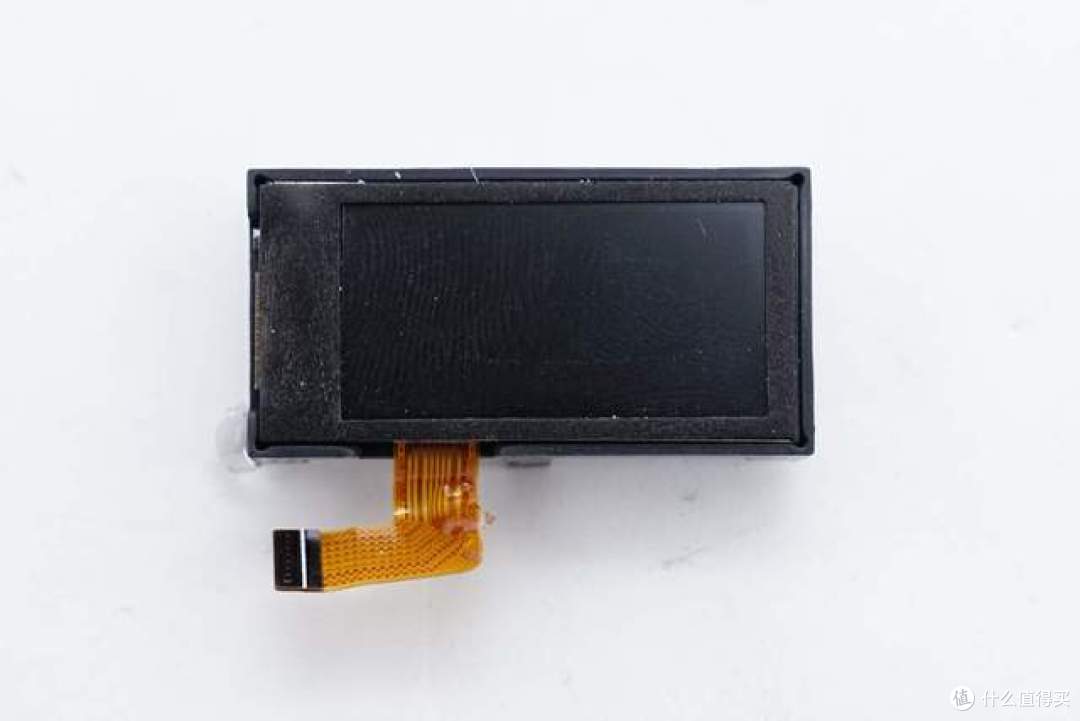

数显屏特写。

将堆叠在一起的不同模块全部拆解和分离开。

接口母座小板一览，从左至右可见滤波电容，自带线线芯母座，VBUS开关管，升降压电感，移动电源SOC，以及套着热缩管的器件。

另一面从左至右为USB-C接口，VBUS开关管，

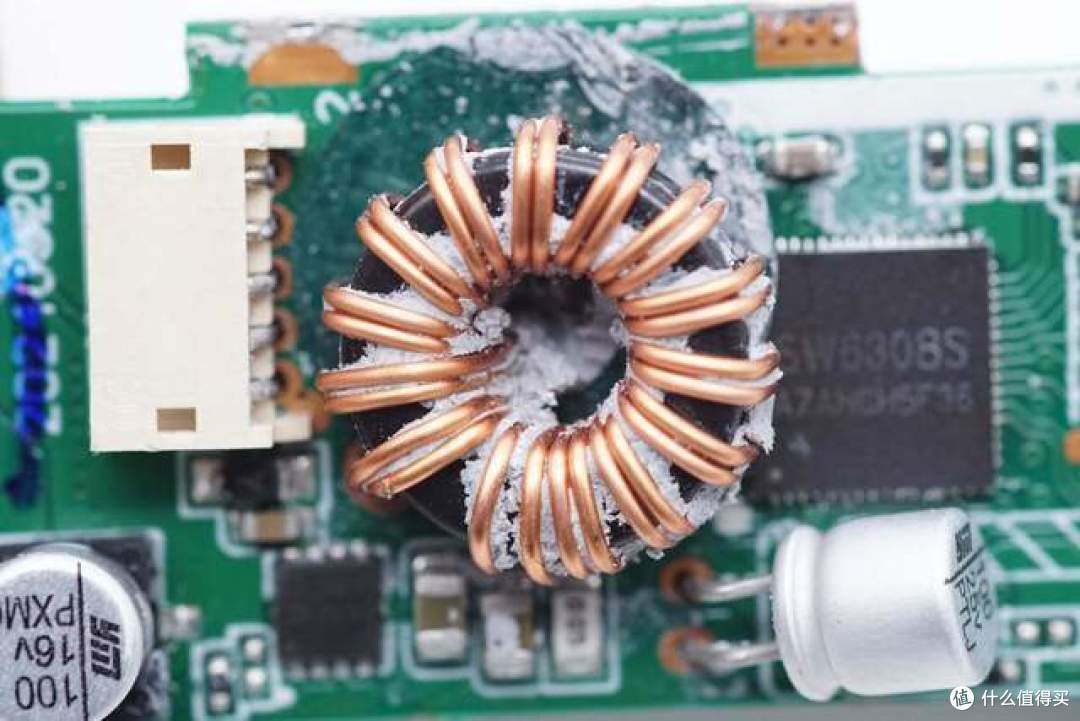

移动电源SOC特写，型号SW6308，来自iSmartWare智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

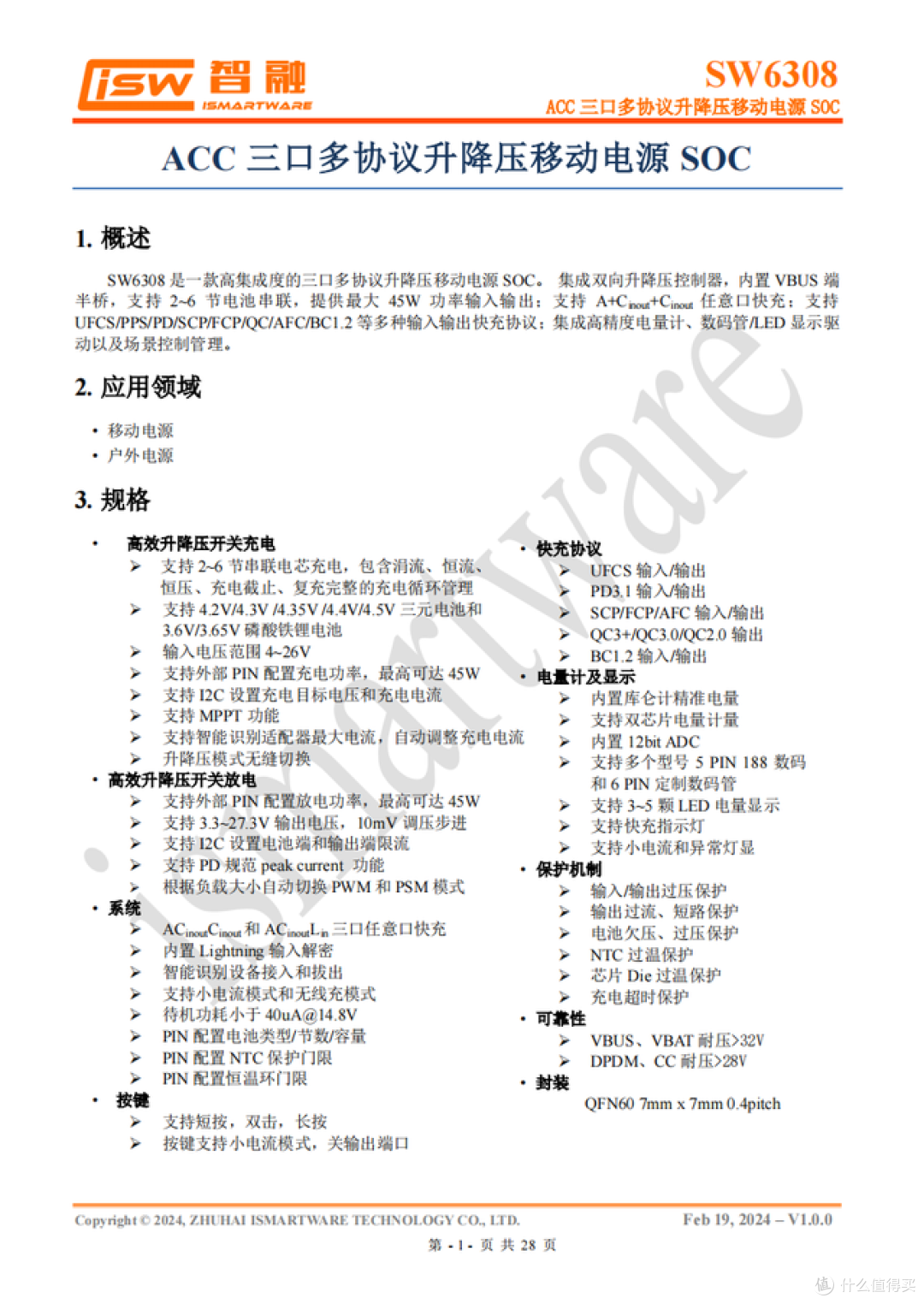

智融科技 SW6308 资料信息。

升降压电感特写，采用双线绕制。

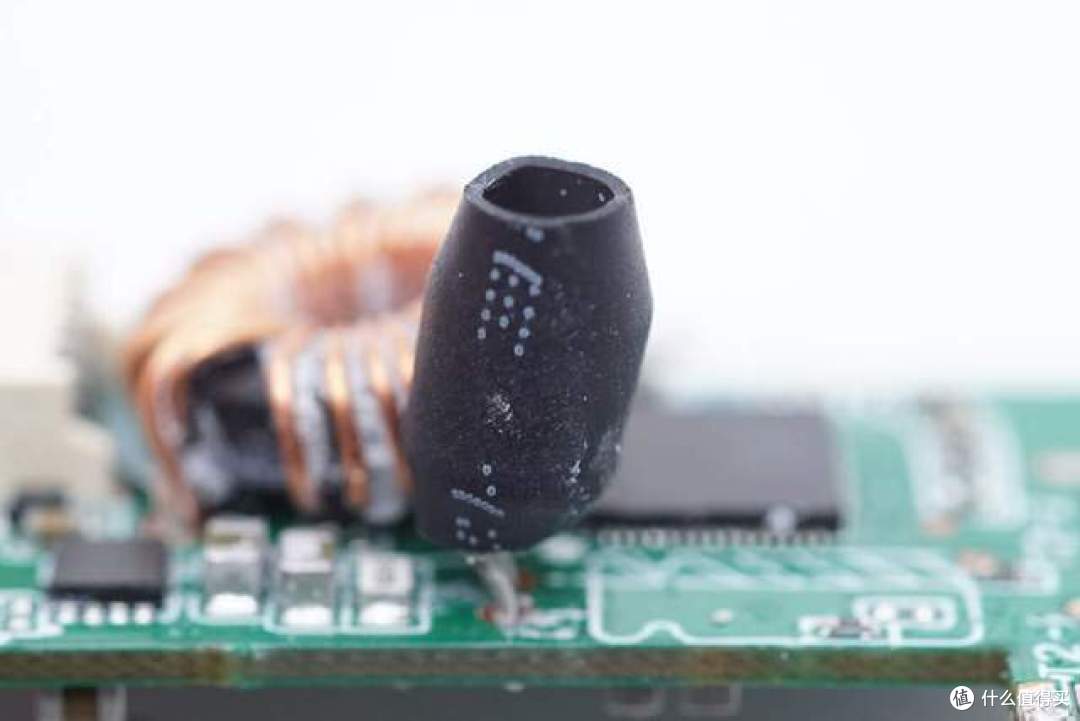

一颗用热缩管套着的功率器件特写。

该器件为输入端滤波电容，规格100uF 25V，来自Ymin永铭，引线型焊接。

自带线的VBUS开关管特写，丝印3818。

输出滤波电容特写，规格100uF 16V，同样来自Ymin永铭，贴片型焊接。

同型号USB-C1接口的VBUS开关管特写，丝印也为3818。

两颗同步升降压开关管特写，型号CJAB35N03S，来自JSCJ长晶科技，耐压30V，采用PDFNWB3.3×3.3-8L封装方式。

长晶科技 CJAB35N03S资料详情。

另一颗同型号同步升降压开关管特写。

保险丝特写，规格5A。

电池保护板左侧是一颗电池保护芯片。

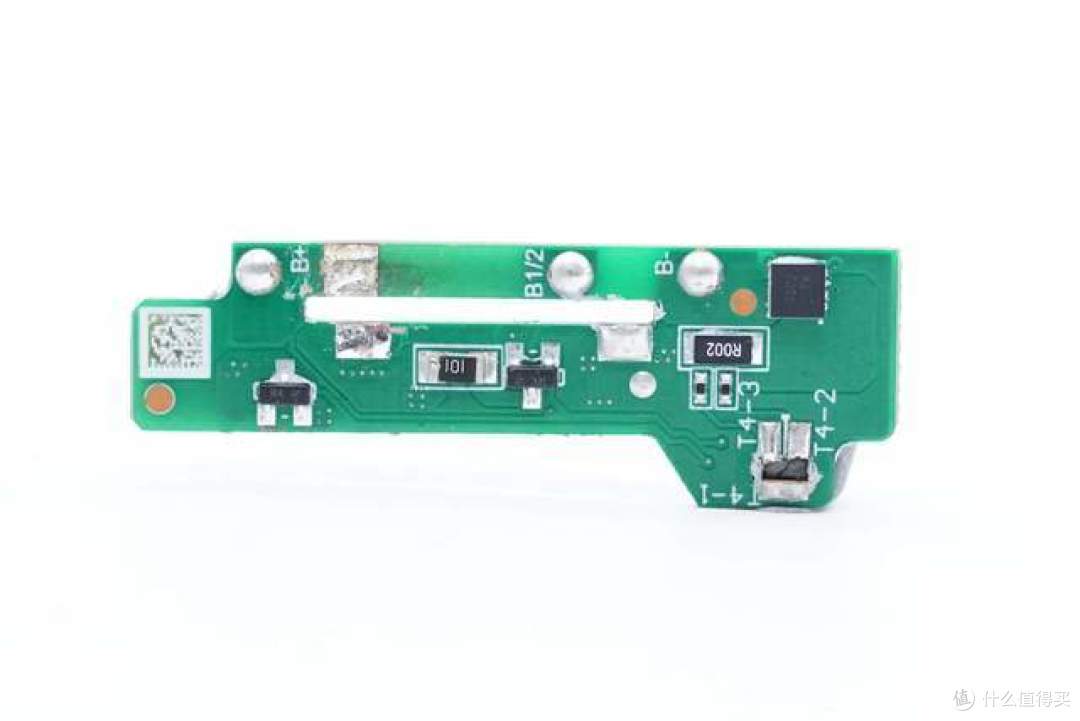

右侧是取样电阻和一颗功率MOS。

电池组保护芯片特写，丝印4M1UBH。

电池保护管特写，来自GOFORD谷峰，型号2002A，采用SOT23-6L封装。

贴片按钮特写。

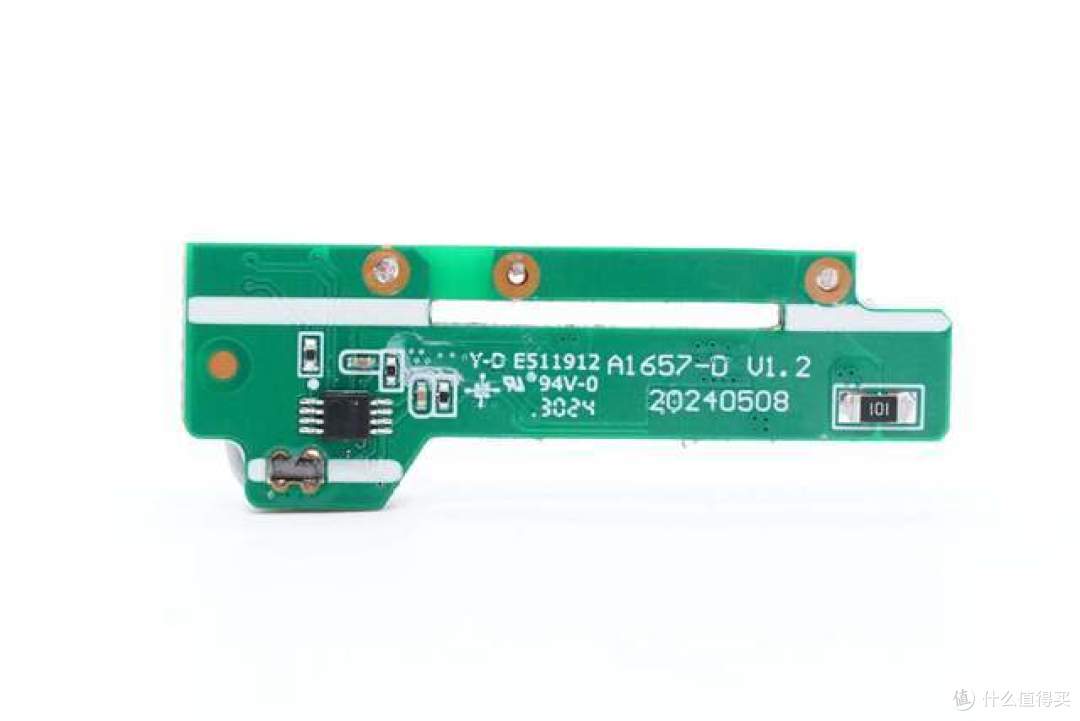

另一面无器件。

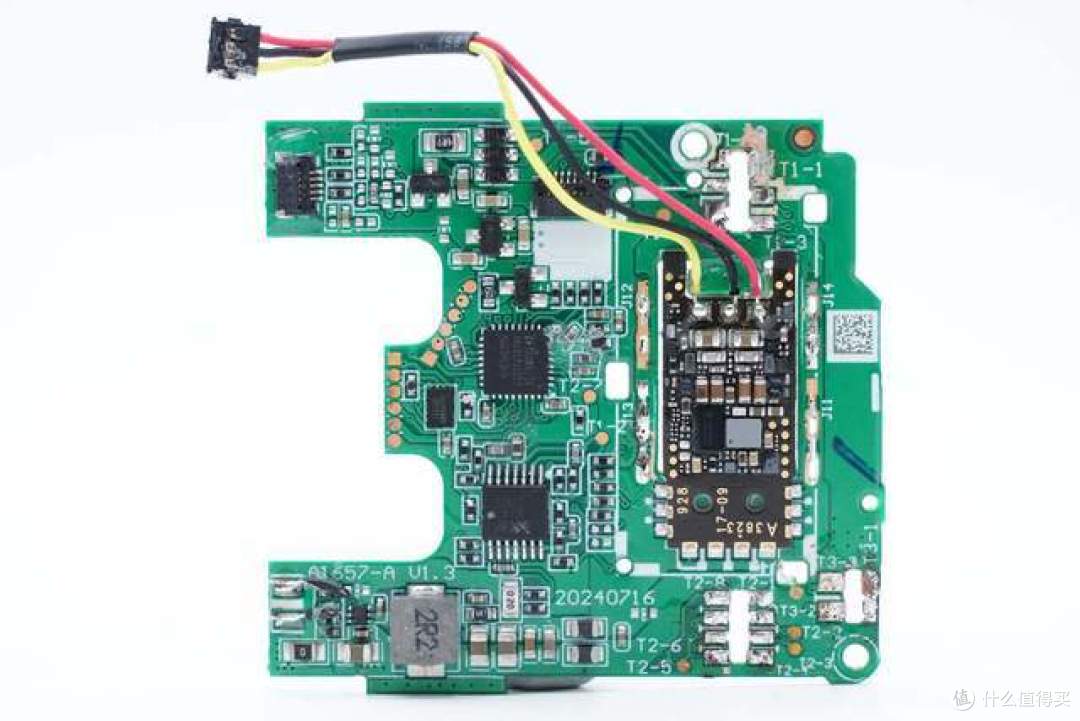

再来看PCBA主模块，从左至右可见合金电感，然后是一颗闪存器、 双运放和单片机。右侧是无线充电模块。

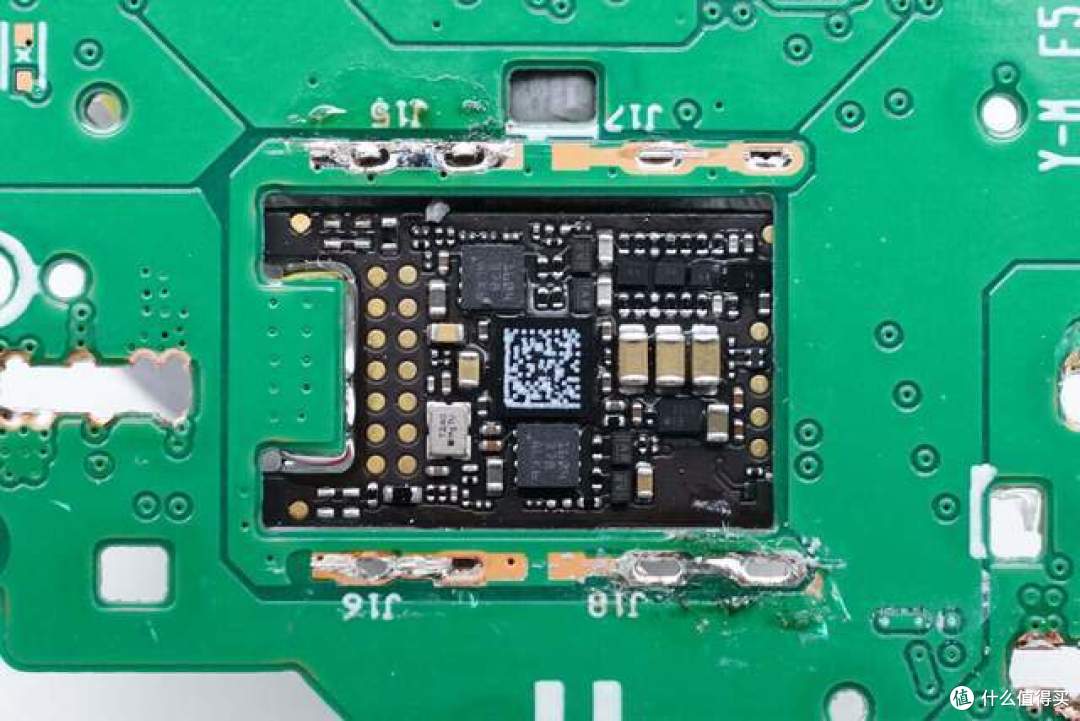

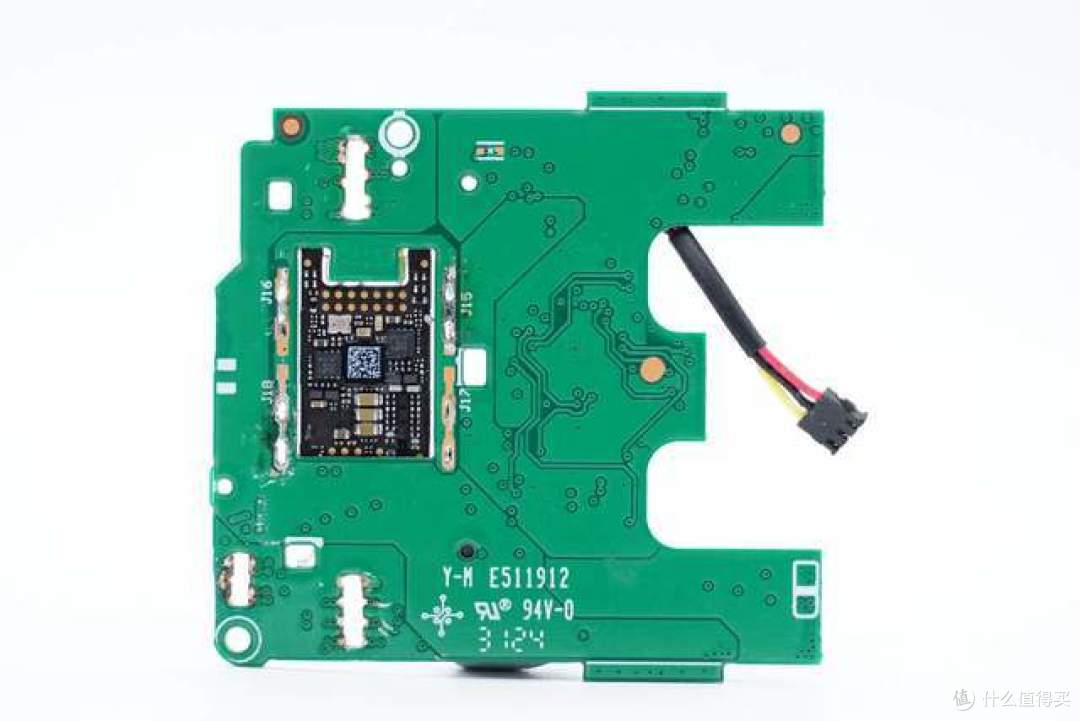

另一面是无线充电模块的两个MOS管。

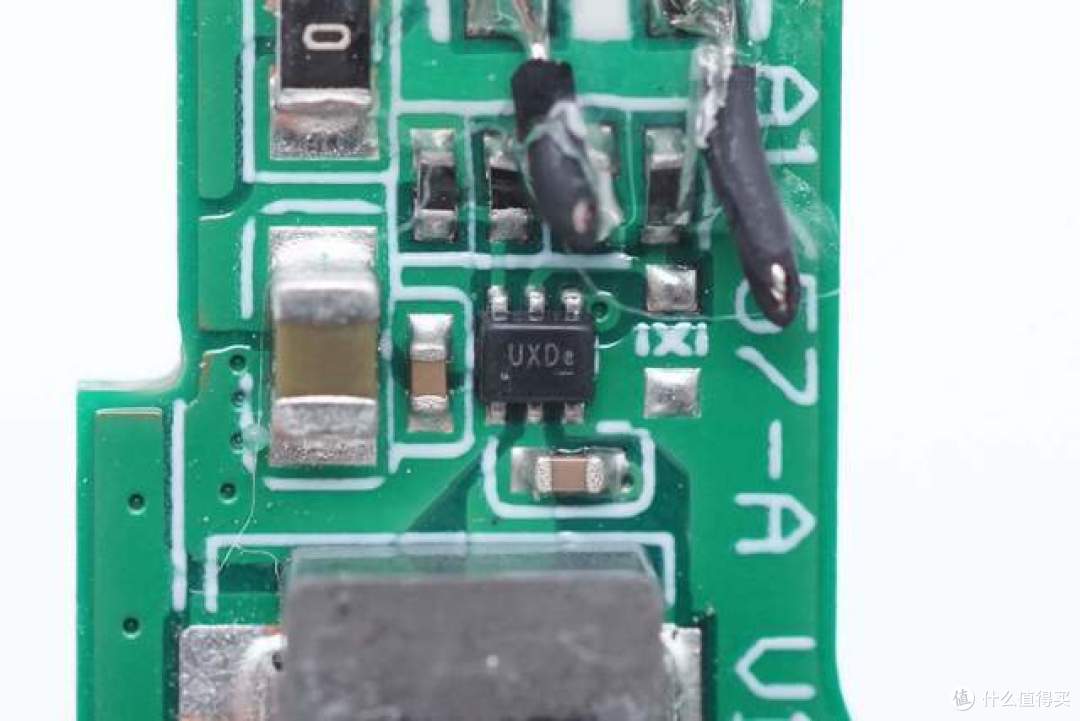

丝印UXD的芯片特写。

2.2uH合金电感特写。

闪存器特写，型号ZB25VQ40，来自Zbit恒烁。4Mbit内存，耐压2.3V-3.6V，采用SOP8封装形式。

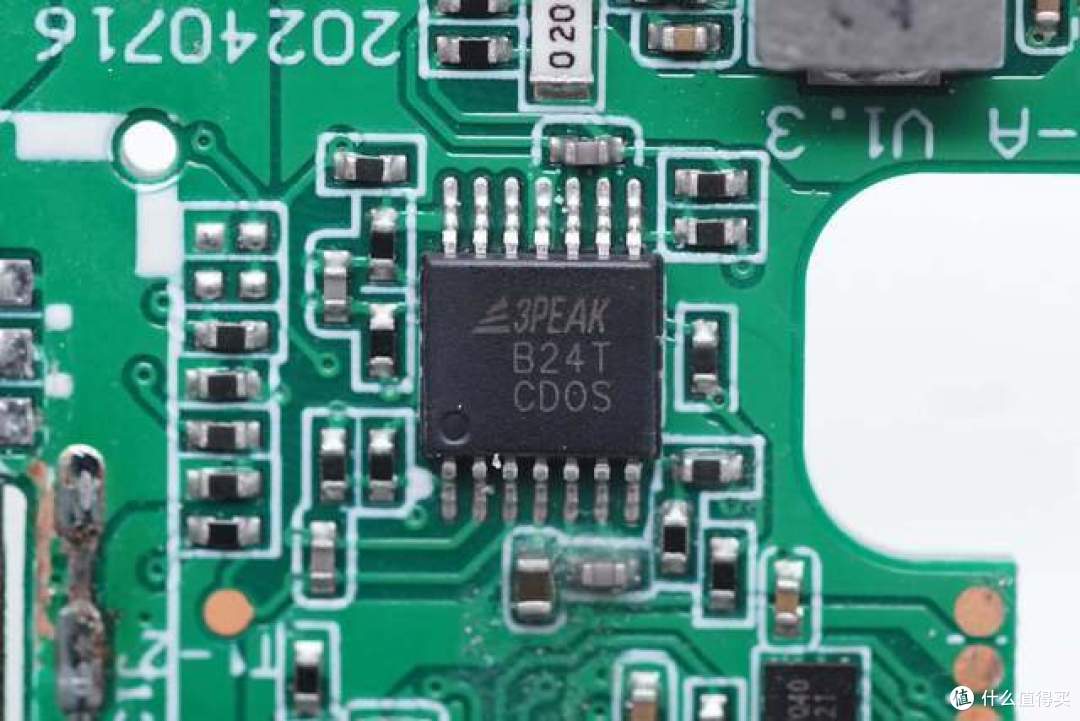

3PEAK思瑞浦双运放用于输出恒压恒流控制，丝印B24T。

单片机特写，型号ES32F0101NK，来自Eastsoft东软载波，ES32F010x系列微控制器最大支持64KB FLASH和4KB SRAM。支持多达22个IO，支持1路12 Bit ADC，支持2路模拟比较器。带丰富的定时器资源，1路高级定时器（AD16C4T），3路通用定时器（GP16C2T），1路基本定时器（BS16T）。支持丰富的通信资源，包括2路I2C，1路SPI，2路USART。

ES32F010x微控制器支持最高48MHz（ES32F0100）或52MHz（ES32F0101）系统时钟频率。工作温度范围-40℃~85℃。主要用于电动工具、智能小家电、人机交互、智能门锁等。采用QFN32封装方式。

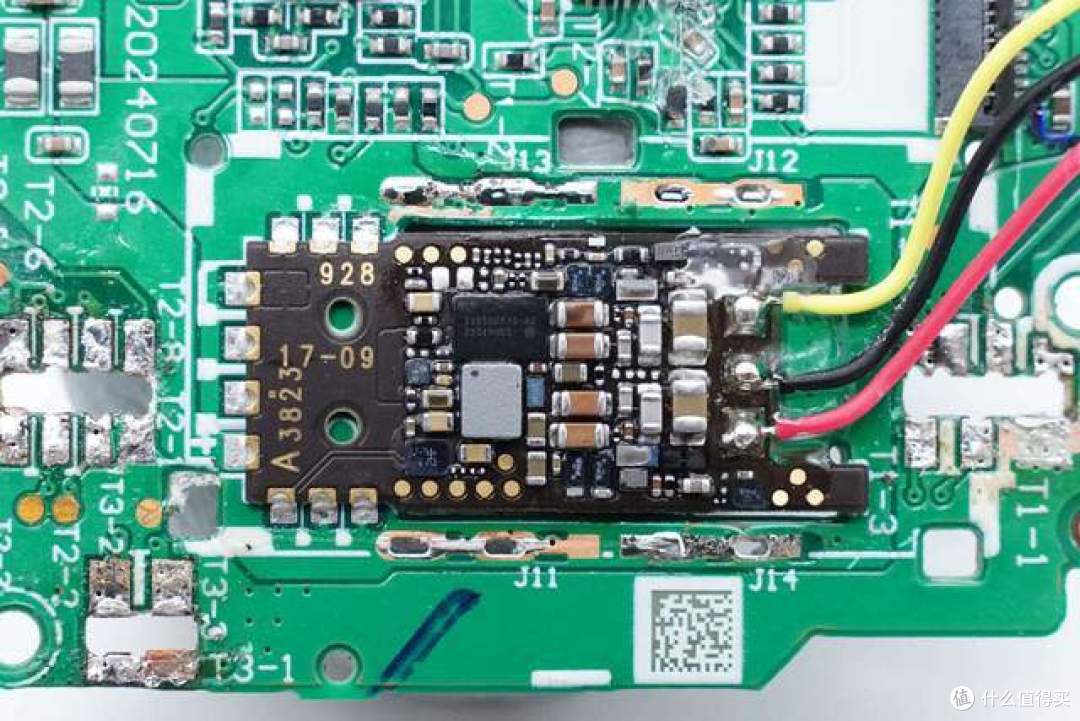

苹果手表无线充电采用苹果原装模块，，此面可见无线充电管理芯片，谐振电容和连接线圈的导线的线芯焊点。

另一面设有两颗MOS管，主控MCU和贴片晶振。

一颗丝印338S00810-A0的定制芯片，用于无线充电功率级电压调节。

MCU两侧是TI德州仪器的半桥驱动器，型号TPS51604，支持28V供电电压，使用2*2mm，8引脚WSON散热封装。

另一颗同型号驱动器特写。

MCU特写，型号STM32L433RC，是一颗带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，集成256-KB Flash存储器、LCD和USB。采用LQFP 64封装方式。

接下来将无线充电模块从盖板上拆下。

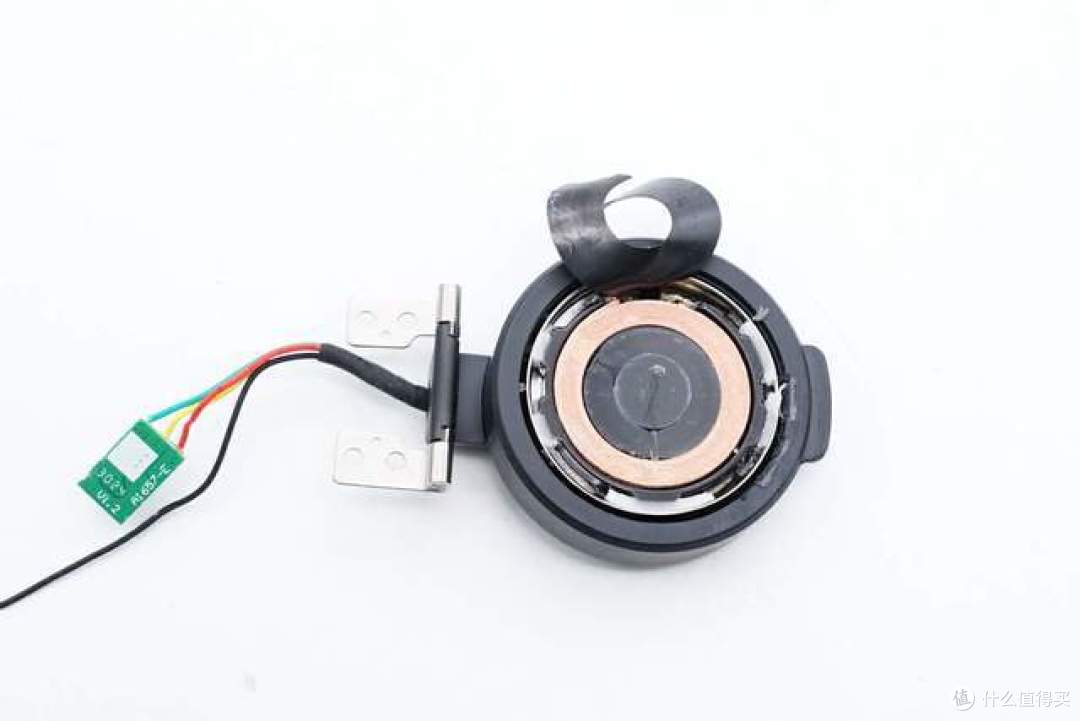

磁吸无线充模块结构一览。

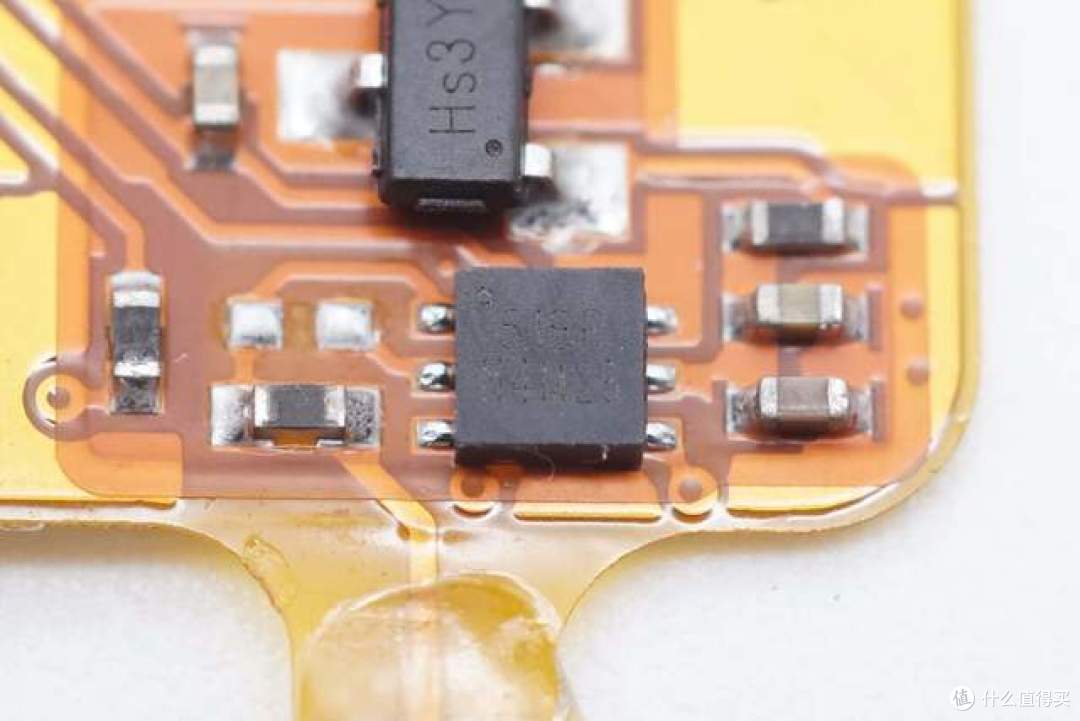

屏幕排线上的电路板也有两个芯片。

丝印518P的芯片特写。

将PCBA模块拆下后，露出壳体内部结构，壳体内电池组被绝缘纸和泡棉包裹保护。

NTC热敏电阻打胶粘贴在电池中间。

将泡棉掀开，发现电池组由两颗电池构成。

将电池组从壳体中取出。

壳体内部的电池组接触面可见高温胶带和结构胶，可以将电池组粘紧防止脱落。

电池组特写，电芯外披绿色套膜，顶部被胶带粘紧，中间青稞纸绝缘。

电池组极耳处由镍片串联起两节电池。

另一测极耳处连接一组输出导线。

电芯喷码特写，型号INR21700-5000，来自SunPower长虹三杰，标称电压3.6V，标称容量5000mAh。电芯目前已通过CCC认证和CE认证。

NTC热敏电阻特写，用于监测电池组温度，进行过温保护。

最后来看无线充电模块，首先将无线充模块的白色顶盖拆下。

无线充电模块内部结构一览。

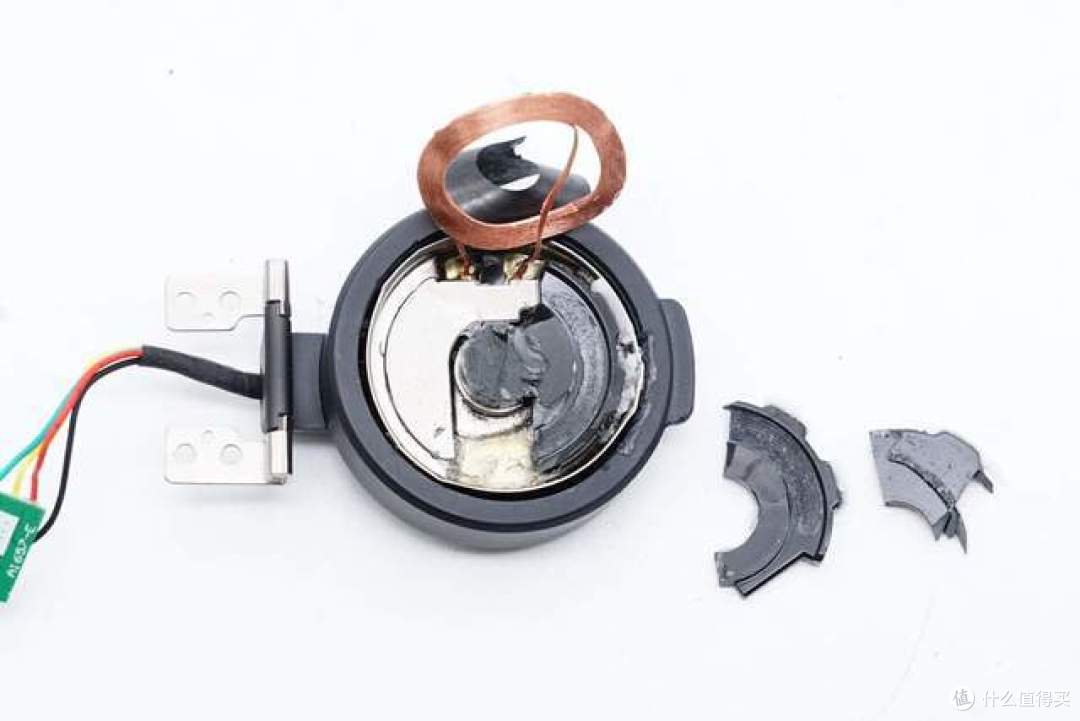

撕掉贴纸，可见嵌在内部的黄铜线圈。

拔出线圈，可以看到用于吸附手表的磁铁环。

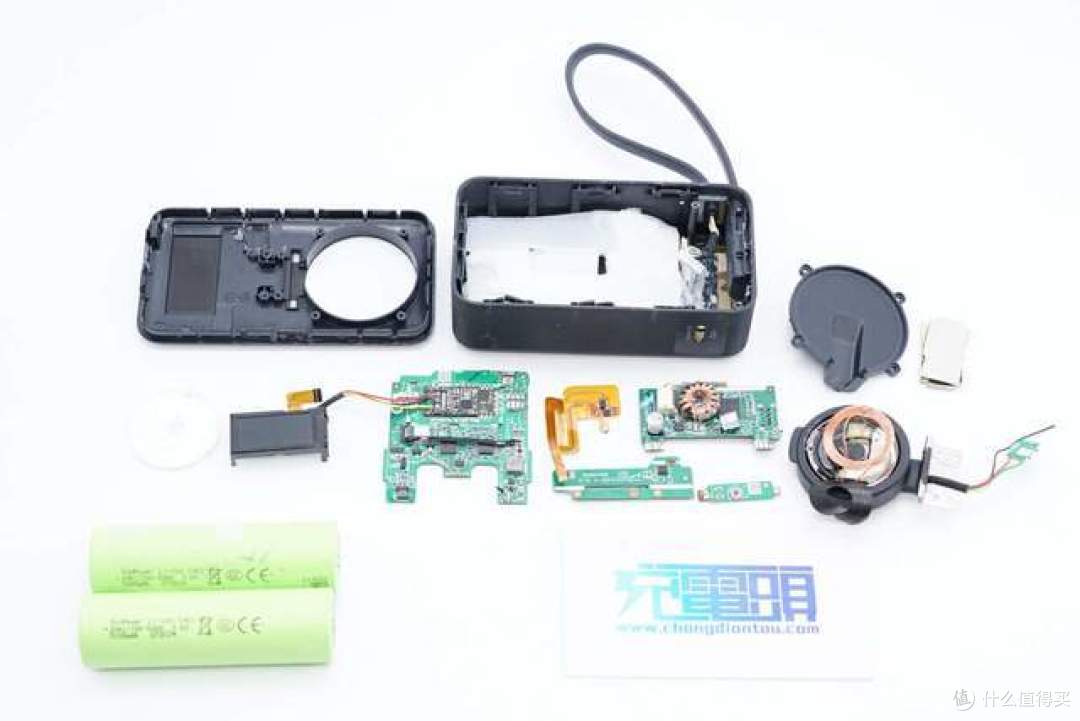

全部拆解完毕，来张全家福。

充电头网总结

下面附上安克10000mh自带线磁吸无线充的核心器件物料清单，方便大家查阅。

安克新款10000mh自带线磁吸无线充，外观小巧精美，不仅能满足能满足手机、平板的充电需求，还配备90°折叠式磁吸模块，可以为苹果Apple Watch供电，不用时折叠收纳进去十分便捷。

移动电源搭载USB-C接口和USB-C自带线，支持UFCS协议和PD 30W双向快充，配备数显屏可显示电源剩余电量及不同充电模块的工作状态。四周雕刻箭状条纹，使手指握感很好，十分稳定。

充电头网通过拆解了解到，安克10000mAh自带线充电宝PCBA模块采用堆叠式设，极大提升空间利用率。其中移动电源SOC来自智融科技SW6308，支持包括UFCS/PPS/PD/SVOOC等多种快充协议，还集成双向升降压控制器，且支持2-6节电池串联应用。实现“一芯多用”，精简了外围电路设计。

而无线充电模块采用一体化集成式设计，可以十分丝滑的嵌入Apple Watch的磁吸充电功能。产品内部用料扎实，小板缝隙和发热器件均填充散热硅胶加强散热，不同模块和接触面包裹泡棉进行缓冲保护。产品设计新颖，在有限的体积上实现了功能的复合性和实用性。
