3D打印-火箭舵面系统

源自UP主:大宝貝

02-06 23:03

火箭控制系统是超音速飞行的关键。本文深入探讨如何利用3D打印技术定制伺服机构,克服高温和空间挑战,实现精确控制。通过材料测试和设计优化,展示了工程级树脂在航空航天领域的应用潜力。

3D打印-火箭舵面系统智能速览

  • 火箭控制系统由导航、制导和控制子系统组成。

  • 光固化3D打印满足高温和精度要求。

  • 蜗轮蜗杆设计提供高扭矩和防反向驱动。

  • Rigid4000蜗杆配Tough2000齿轮性能最佳。

  • 系统内置自定中心功能简化操作。

  • 项目成功验证超音速控制算法。

3D打印-火箭舵面系统精华内容

火箭控制系统的作动器设计面临高温和空间限制,3D打印技术提供了创新解决方案。接下来将详细解析设计过程、材料选择和优化细节。

控制系统原理

火箭转向依赖三个子系统:导航确定位置、速度和姿态;制导计算航线修正;控制执行舵面偏转。在蓝宝石十号火箭中,主飞控处理导航和制导,而控制系统负责物理操作,确保飞行路径精准。

导航系统由两块电路板处理,包括备用飞控,提供冗余保障。制导系统涉及复杂数学运算,如猎鹰9号的入轨计算。

控制系统将算法转化为实际舵面动作,通过空气动力操纵飞行器。尾部控制虽高效,但受限于空间和高温环境。

3D打印挑战

传统FDM打印无法满足光洁度要求,且材料不耐高温。因此,采用光固化树脂打印,提供高公差和热稳定性。

与Formlabs合作,使用工程级树脂如Rigid4000,确保零件在超音速环境下可靠。树脂打印逐层固化,精度达微米级,但多数市售树脂脆性高,不适工程应用。

工程树脂如Durable、Tough2000和Rigid4000专为机械性能优化,耐受冲击和高温,适用于火箭尾部环形空间。

蜗轮蜗杆设计

蜗轮蜗杆设计不可反向驱动,节省空间并实现90度轴转换。公差控制关键:齿轮间隙需最小化,否则导致齿隙过大或摩擦过高。

通过多次迭代,优化打印方向。蜗杆倾斜打印减少支撑接触,但后处理需打磨残留支撑点。M10x2螺纹设计需精密公差,初始间隙设为零点几毫米。

固化前零件易打磨,攻丝操作需在未固化时进行。打印齿轮板牙失败,改用金属工具确保精度。

材料测试结果

测试三种树脂:Durable耐用但摩擦高,清理支撑困难;Tough2000自润滑效果好,磨损后公差优化;Rigid4000玻璃填充防翘曲,尺寸精度最高。

最佳组合是Rigid4000蜗杆配Tough2000齿轮,润滑后摩擦系数低且强度高。全Tough2000组合免润滑,但需低翘曲固化设置减少变形。

Durable蜗杆易翘曲,需切片设置解决。测试数据表明,材料选择直接影响系统寿命和可靠性。

系统集成

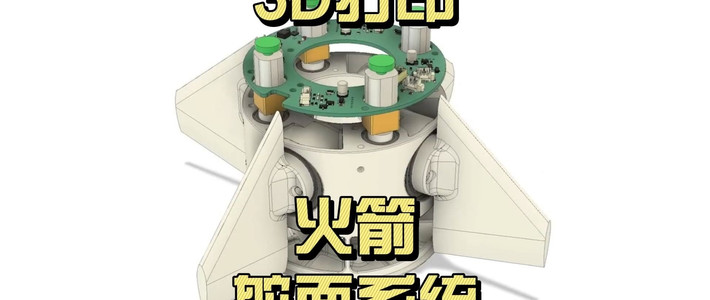

四个作动器模块总成,包含蜗杆、齿轮和舵面。舵面齿轮仅限正负15度旋转,配合硬限位实现自定中心功能。

控制板集成四个STM32电机驱动和监控MCU,上电时自动通过编码器检测限位并记录中心,无需手动对齐。

系统应用于90毫米超音速火箭蓝宝石十号,测试新制导算法。Durable树脂用于扎带和球头部件,柔韧性确保装配顺畅,整体系统紧凑高效。

3D打印技术为航空航天制造开辟了新路径。通过材料创新和设计迭代,成功解决了高温环境下的控制难题,为业余火箭爱好者提供了宝贵参考。未来可探索更多应用场景。
