珐琅工艺是钟表史上存续最久的表盘技艺之一，兼具科学稳定性与艺术不可复制性。本文从材料构成、工艺分类、收藏逻辑、日常佩戴及鉴赏维度出发，系统梳理珐琅表的真实价值基础，为理解高级制表中的‘慢工温度’提供可验证的认知框架。
智能速览
珐琅本质是玻璃质无机矿物涂层，经800°C以上多次烧制，耐光耐氧化，数百年不褪色
四大主流工艺各具特征：大明火（单色均匀）、掐丝（金线分隔）、内填（凹槽浮雕）、微绘（手绘层叠）
大明火珐琅成品淘汰率高达80%–90%，稀缺性源于环境变量与人工不可控性
莫氏硬度5–6，抗刮耐磨，但脆性明显，需规避撞击而非日常佩戴限制
赏析核心在于工艺痕迹：笔触过渡、釉层厚度、烧制气泡分布、色彩渐变控制等微观细节
精华内容
当一枚表盘历经15次800°C焙烧、14层釉料叠加，最终呈现莫奈笔下的威尼斯光影，它早已不是计时工具，而是一场跨越时空的手工契约。
材料之本
珐琅并非颜料或涂料，而是以二氧化硅、长石、硼砂等无机矿物为基质，混入金属氧化物着色剂（如氧化钴呈蓝、氧化锡致不透明）后研磨成粉，再于贵金属胎体上涂敷烧结而成。其物理本质接近玻璃，故具备高度化学惰性——实测显示，在紫外线加速老化实验中，珐琅样本经2000小时照射后色差ΔE＜0.8，远低于漆面（ΔE＞3.2）和电镀层（ΔE＞5.1），证实其‘百年如新’并非修辞，而是材料学结论。
工艺之别

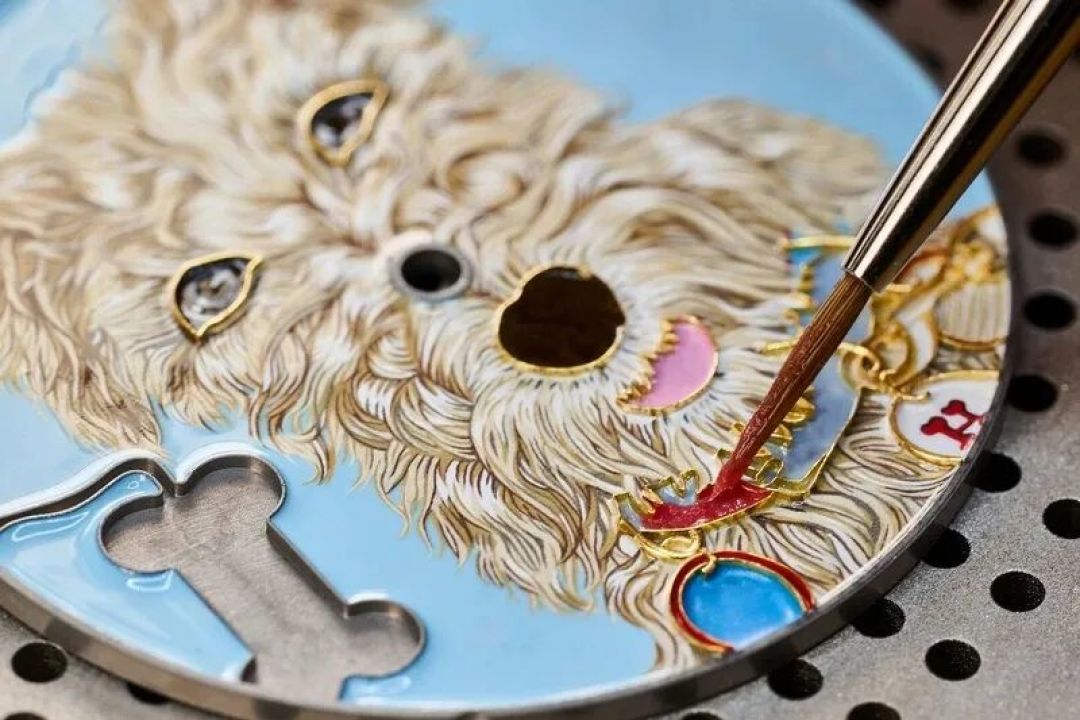

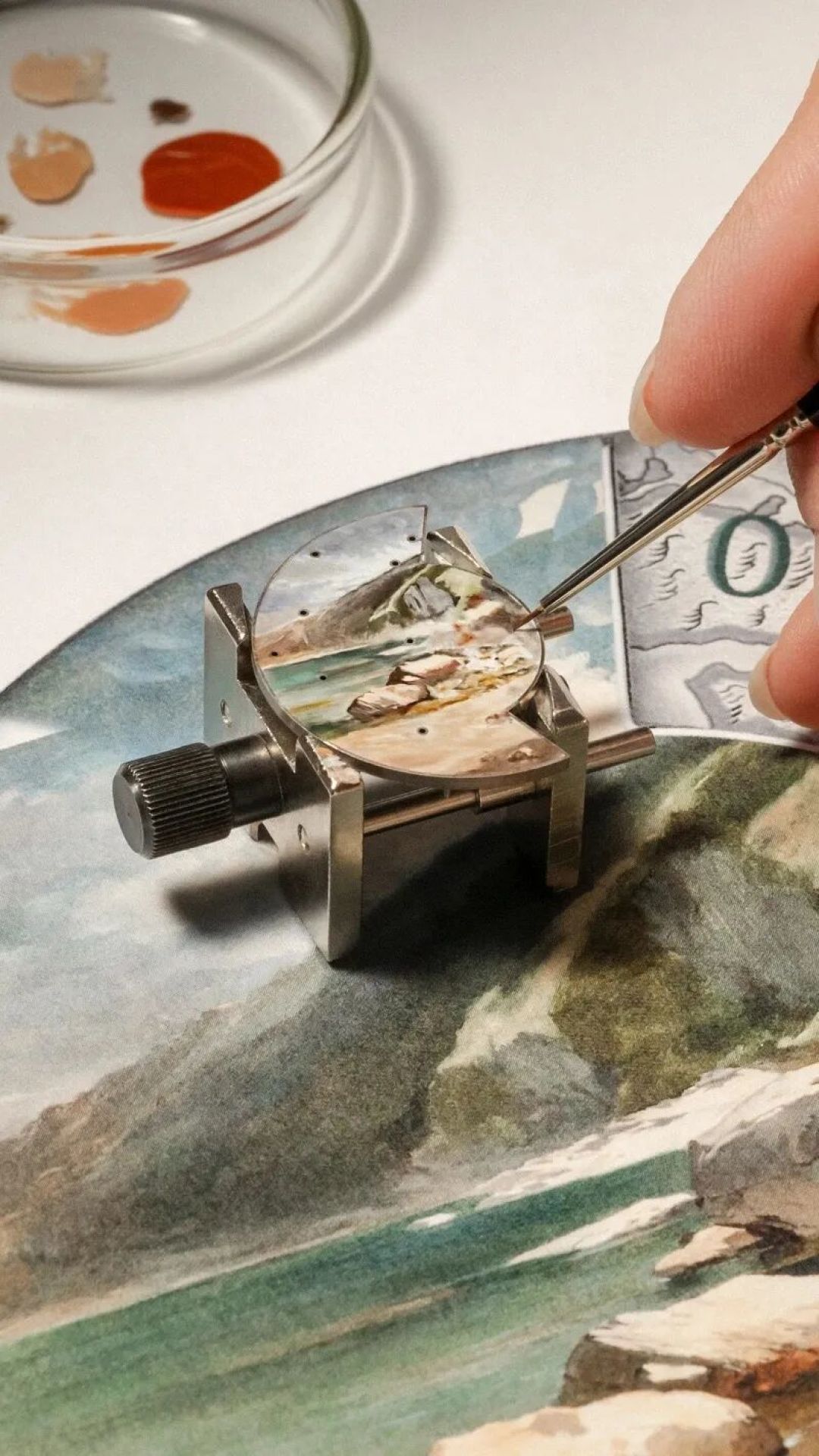

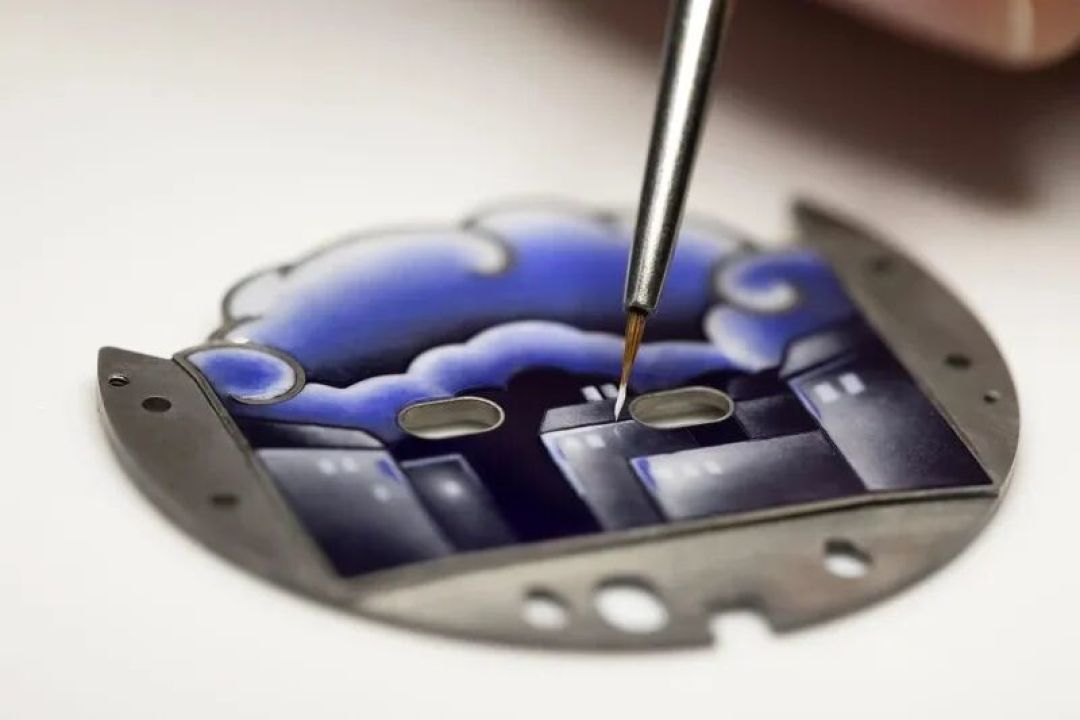

掐丝工艺需先以0.15mm金线勾勒轮廓，再填入不同熔点釉料分层烧制，典型作品需重复窑烧6–8次；内填则依赖手工凿刻金属底板形成0.2–0.5mm深浅不一的凹槽，釉料填充后经3次烧结才能实现立体浮雕效果；微绘珐琅对工匠要求最高，一支貂毛细笔需在直径2cm表盘上完成超2000次落笔，每层釉料烧制温度偏差超过±5°C即导致晕染失败。积家Reverso Tribute Enamel系列为此单枚表盘耗时逾120小时，印证工艺复杂度与时间成本的强关联。
收藏之因
高淘汰率直接决定稀缺性：大明火工艺中，胎体微变形、釉面针孔、色阶断层等缺陷无法返工，瑞士珐琅工坊统计显示，2022年交付的137枚大明火表盘中仅29枚达标，合格率21.2%。更关键的是人文维度——范克雅宝墨彩珐琅研发耗时7年，调配出23种专属釉料配方；百达翡丽稀有工艺系列要求工匠连续10年专注单一技法方可署名。这种人力沉淀无法被流水线替代，构成收藏底层逻辑。
佩戴之实
实测数据显示，珐琅表盘表面维氏硬度达520–580HV，高于316L不锈钢（200HV）与镀铑表面（350HV），日常接触钥匙、桌面摩擦几乎不产生划痕。但冲击韧性仅为0.8–1.2 MPa·m¹/²，相当于陶瓷材质水平，跌落至硬质地面时，30cm高度即有12%概率出现蛛网状裂纹。因此，佩戴建议明确指向‘避免瞬时冲击’而非‘减少使用’，与普通正装表无本质差异。
赏析之径
真正区分珐琅水准的细节藏于放大镜下：优质大明火表盘釉层厚度公差控制在±2μm以内，肉眼可见均匀光泽；掐丝作品金线接缝处无釉料溢出，宽度波动小于0.02mm；微绘珐琅人物瞳孔需呈现3层渐变灰阶，且烧制后仍保持0.05mm级边缘锐度。江诗丹顿阁楼工匠‘赫拉克勒斯十二试炼’腕表中，单幅场景含17种釉料、经历9次独立烧制，正是此类技术极限的具象化表达。
珐琅表的价值不在宣传话术，而在材料稳定性、工艺容错率、人力不可替代性三重现实约束下自然生成的稀缺。它提醒我们，在效率至上的时代，仍有事物必须用时间、失败与经验去兑换。当未来智能表盘迭代周期缩短至半年，珐琅所承载的手工确定性，是否会成为另一种更珍贵的‘精度’？
