天线仿真结果与实测数据相差甚远？问题往往出在建模细节与求解器设置上。通过修正模型结构、材料属性和网格划分，可以显著提升单贴片天线的仿真精度。
补全模型结构
模型简化过度是导致仿真结果不准的首要原因。一个完整的微带贴片天线模型不仅包含贴片和介质层，还必须添加接地板和辐射边界。
首先，在介质基板下方添加一个尺寸相同的接地板，厚度可设为铜箔的典型值0.035mm。接着，为整个模型包裹一个空气盒，其边界距离贴片边缘应至少为四分之一波长（λ/4），并将空气盒的顶面设置为辐射边界，以确保能量能够有效辐射到远场。
修正材料参数
使用了错误的材料参数同样会造成巨大偏差。实际工程中，介质基板的介电常数和损耗角正切并非理想值。
在HFSS或CST中，应避免使用理论介电常数。以常用的FR-4板材为例，需将介电常数修正为4.4，并将损耗角正切设置为0.002。这些参数能更真实地反映材料的特性，从而使仿真谐振频率更接近实测值。
优化网格划分
网格划分的质量直接决定了高频电流分布计算的准确性。在馈电点和贴片边缘等电流变化剧烈的区域，如果网格过于粗糙，计算结果将严重失真。
应针对这些关键区域进行局部网格加密。操作上，可选中馈电微带线和贴片边缘，应用基于长度的网格操作，设置最大网格尺寸为λ/20或更小。这能保证仿真软件精确捕捉场的变化，提升计算精度。
阵列高效建模

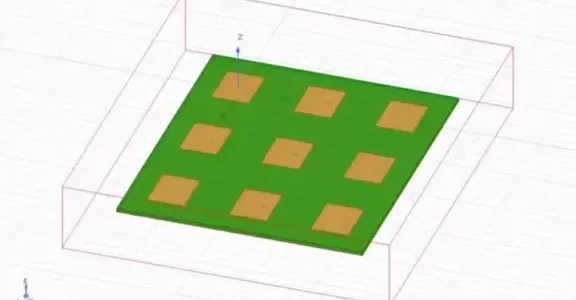

当设计阵列天线时，手动复制单元不仅效率低下，还容易在间距和角度上出错。利用专业软件的阵列功能是更优选择。
在CST中，完成单个贴片单元建模后，可使用“Rectangular Array”功能，通过设定行列数与间距快速生成阵列。对于对称性较好的阵列，开启“Use Symmetry”功能，仅需仿真1/4模型，计算效率可直接提升4倍。
馈电网络匹配
馈电网络的阻抗匹配是决定阵列天线性能的关键。若各单元的馈电微带线阻抗不匹配，会导致信号反射，严重降低天线增益。
可借助软件自带的传输线计算器，精确计算出50欧姆特性阻抗对应的微带线宽度并自动生成。在各馈电分支处，添加阻抗渐变段结构，能够有效减少反射损耗，确保功率被均匀、高效地馈送到每个辐射单元。
加速仿真计算
大规模阵列的全波仿真往往耗时巨大。优化求解器设置可以显著缩短计算周期。
在CST中，对于宽频带问题，优先选用时域求解器，并开启GPU加速功能，可将原本超过24小时的计算量压缩至4小时以内。此外，在设置远场方向图扫描时，可仅覆盖主瓣及邻近旁瓣的关键角度范围，避免全空间扫描带来的不必要计算负担。
掌握这些关键的建模和仿真技巧，能有效弥合仿真与实测之间的鸿沟。从单天线到复杂阵列，每一个细节都至关重要。接下来，是否准备好挑战更复杂的超表面结构设计了？
