不同牌号铝合金挤压成型材后展现的特性

铝合金挤压型材作为现代工业的关键材料，其性能表现与合金牌号的选择密切相关。不同系列的铝合金通过挤压工艺后，展现出独特的力学性能、耐腐蚀性、加工性能及应用特点，这些特性直接决定了其最终应用领域的适任性。本文将通过详实数据，系统分析常见牌号铝合金挤压后的特性差异。

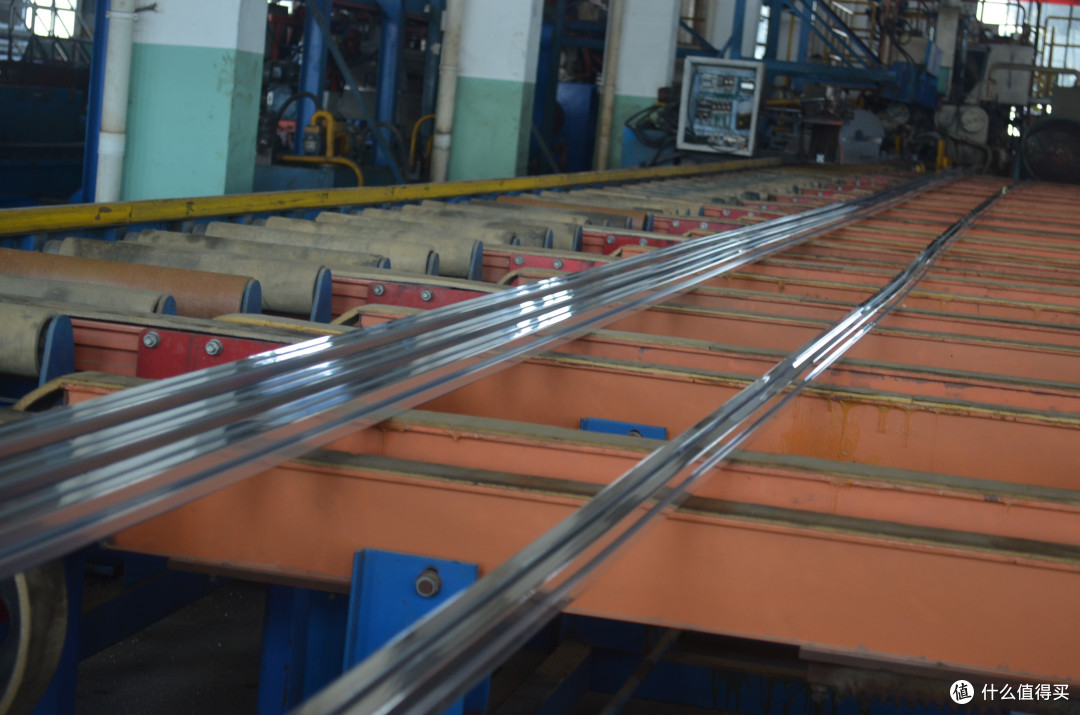

6系铝合金：综合性能的标杆

6系铝合金（Al-Mg-Si）是挤压型材中应用最广泛的系列，其中6061和6063最具代表性。6061铝合金挤压后经T6热处理，其抗拉强度可达310 MPa，屈服强度276 MPa，延伸率12%。这一卓越的强度与良好延展性的结合，使其成为结构应用的理想选择。6063铝合金虽然强度略低（抗拉强度241 MPa），但具有优异的挤压性能，能够生产更复杂截面形状的型材，表面处理效果也更加优良。

研究表明，6系铝合金的挤压速度可达20-50 m/min，远高于其他系列，这大大提高了生产效率。其焊接性能和耐腐蚀性也十分出色，自然状态下年腐蚀率低于0.1 mm。这些特性使6系铝合金成为建筑门窗幕墙、汽车防撞梁、手机中框等产品的首选材料，占据挤压型材市场约70%的份额。

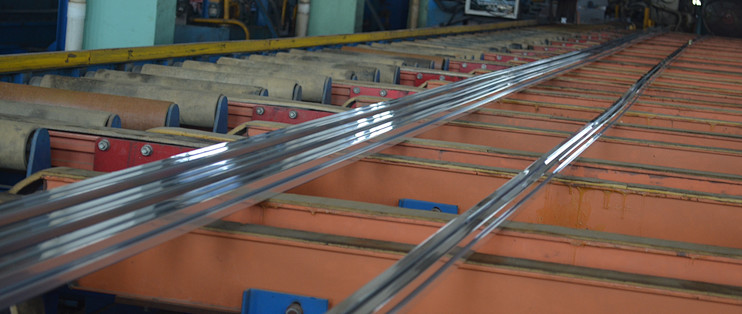

7系超硬铝合金：强度与重量的完美平衡

7系铝合金（Al-Zn-Mg-Cu）以其卓越的强度著称，尤其是7075铝合金。挤压后经T6处理，其抗拉强度可达572 MPa，屈服强度503 MPa，这一数据甚至超过了许多普通结构钢，而密度仅为2.8 g/cm³，实现了真正的“轻而强”。

然而，高强度带来的是挤压难度增加——挤压速度通常只有6系合金的1/3至1/2（约8-15 m/min），且需要更精密的工艺控制。更值得注意的是，7系铝合金的耐腐蚀性能相对较差，特别是在应力腐蚀环境下更为敏感，往往需要额外的表面保护处理。这些特性决定了7系铝合金主要应用于航空航天飞行器骨架、高性能自行车架、网球拍等对强度重量比有极端要求的领域。

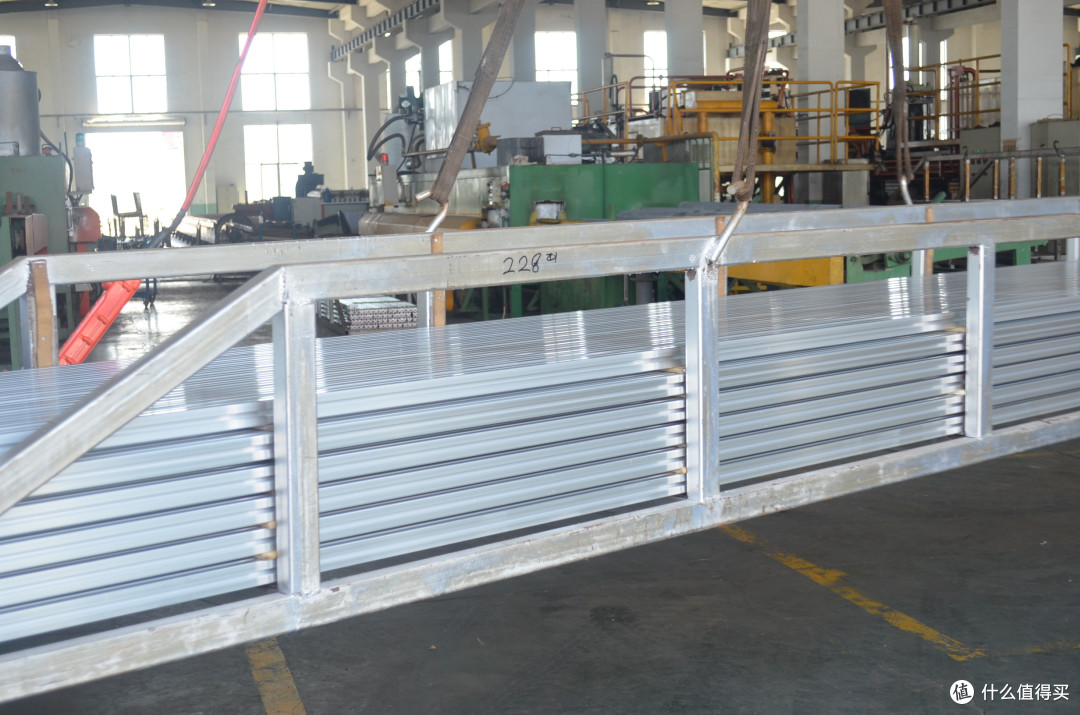

5系铝合金：耐腐蚀性的卓越代表

5系铝合金（Al-Mg）以5052和5083为代表，展现出独特的性能特点。5083铝合金挤压后抗拉强度可达317 MPa，更重要的是其出色的耐腐蚀性能，尤其是在海洋大气和海水环境中，腐蚀速率仅为某些合金的1/5。此外，5系铝合金具有良好的焊接性能，疲劳强度也颇为出色。

这些特性使5系铝合金成为船舶制造、化工设备、海洋平台等腐蚀环境的理想选择。数据显示，船舶上层建筑中使用5系铝合金可比钢材减重50%以上，显著提高船舶稳定性和载重能力。

2系铝合金：高温性能的专家

2系铝合金（Al-Cu-Mg）如2024，以其优良的耐热性能脱颖而出。在高温环境下，2系铝合金能保持较好的强度稳定性，150℃时强度保持率可达80%以上，远高于其他铝合金系列。挤压后T851状态的2024铝合金抗拉强度可达483 MPa，屈服强度414 MPa。

然而，2系铝合金的耐腐蚀性能较差，往往需要包覆或涂层保护，且挤压工艺难度较大。这些特性限制了其应用范围，主要集中于航空航天领域的高温部件如发动机舱、散热器等。

总结

不同牌号铝合金挤压成型后的特性差异显著：6系综合性能最佳，成为通用首选；7系强度最高但工艺难度大；5系耐腐蚀性突出；2系高温性能优越。根据数据显示，全球铝合金挤压材市场中，6系占比约70%，其他系列合计占30%，这一分布直观反映了各系列合金的性能与成本平衡关系。

在选择铝合金牌号时，必须综合考虑最终应用场景的具体需求——无论是强度重量比、耐腐蚀性、加工性能还是成本因素。只有充分理解各牌号铝合金的特性数据，才能做出最优材料选择，充分发挥挤压铝合金在各工业领域中的潜力。随着挤压技术的不断进步，铝合金型材的性能边界还将持续拓展，为现代工业创新提供更多可能性。
