石油管道阴保检测阴极保护测试桩

石油管道阴极保护测试桩是石油管道阴极保护系统中不可或缺的监测装置，其核心作用是实时监测管道的电位、电流等关键参数，确保阴极保护系统有效运行，防止管道因腐蚀失效。

一、核心功能

1.电位监测：测量管道的瞬时电位或断电电位，判断阴极保护是否达标。通常，管道保护电位需达到-0.85V至-1.20V（相对于铜/硫酸铜参比电极）。若电位偏离此范围，可能表明阴极保护系统存在故障，如阳极损耗、电缆断裂等，需及时排查。

2.电流分布测试：通过跨接测试桩，分析不同区段的保护电流分布，识别保护盲区或过度保护区域。这有助于优化阴极保护系统的设计，确保管道各部分均得到充分保护。

3.系统诊断：检测绝缘接头、电缆连接等部位的故障，评估阴极保护系统的整体有效性。例如，通过测量绝缘接头两侧的电位差，可判断绝缘接头是否失效，避免因绝缘失效导致阴极保护系统保护范围缩小或保护效果下降。

4.数据记录与分析：长期记录电位变化趋势，为腐蚀风险评估和寿命预测提供依据。智能测试桩还能实现数据的自动化采集和远程传输，方便管理人员随时掌握管道的腐蚀状态。

二、类型与结构

1.类型：

1.电位测试桩：仅测量保护电位，结构最简单，应用最广泛。

2.电流测试桩：内置分流器或霍尔传感器，可同时测量保护电流，适用于复杂管网。

3.智能测试桩：集成数据采集模块、无线传输单元（如LoRa、NB-IoT），实现远程实时监测和报警。

2.结构：

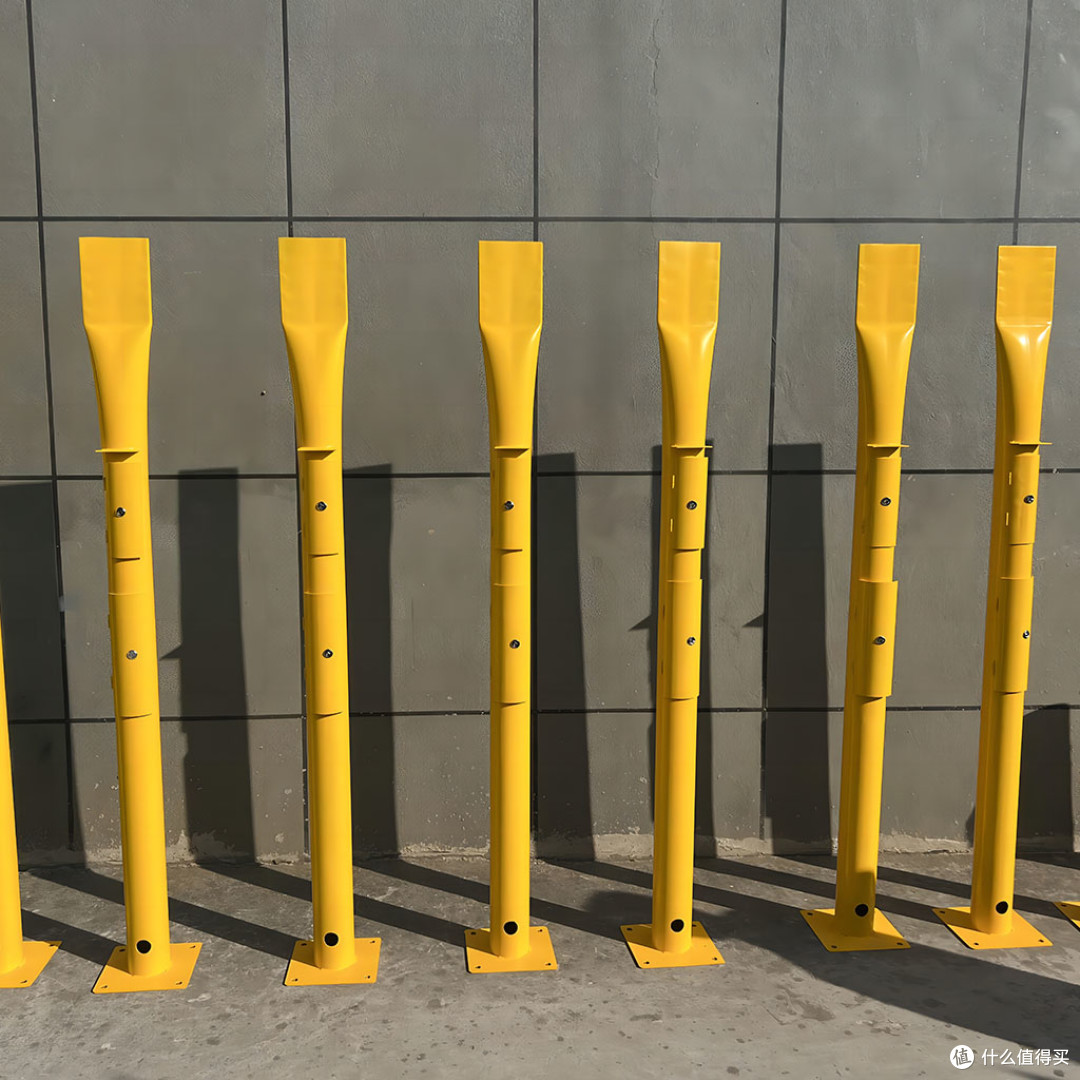

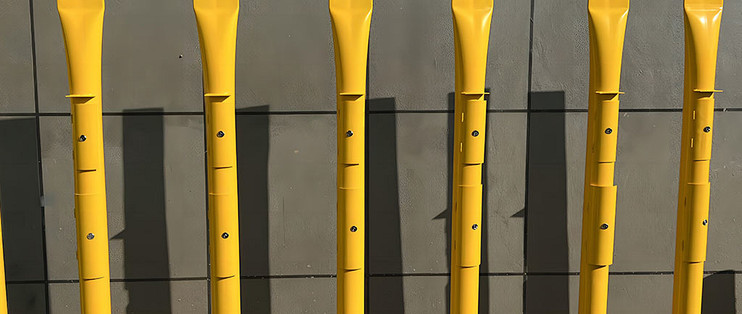

1.桩体：可由钢管、玻璃钢、混凝土等材料制成，用于支撑和保护内部的测试设备。

2.测试接线板：设有多个接线柱，用于连接测试探头、参比电极等测试设备。

3.测试导线：用于连接测试桩与测试设备或阴极保护系统的其他部分。

三、安装与维护

1.安装位置：测试桩应安装在被保护结构的关键位置，如绝缘接头两侧、管道变径处、穿越铁路/公路段等，以准确反映保护状态。同时，桩体需位于便于人员操作和车辆通行的区域，周围预留至少0.5m的操作空间。

2.安装方法：

1.陆地测试桩：挖掘深度≥0.8m的基坑，浇筑C20混凝土基础，预埋地脚螺栓或膨胀螺栓。

2.水下测试桩：使用水下混凝土或化学锚栓固定桩体，确保抗水流冲刷能力。

3.埋深：距地面0.8-1.2m，周围填充细砂或膨润土以改善接触条件。

4.参比电极与被保护结构的水平距离：建议为0.5-1.0m，避免相互干扰。

3.维护管理：

1.定期检查：检查测试桩的外观、连接部位是否松动、参比电极是否稳定等。

2.性能监测：定期测量管道的电位和电流，评估阴极保护系统的运行状态。

3.数据记录与分析：长期记录电位变化趋势，为腐蚀风险评估和寿命预测提供依据。

4.更换与维修：当测试桩出现故障或损坏时，需及时更换或维修，确保阴极保护系统的正常运行。

四、应用场景与优势

1.应用场景：石油管道阴极保护测试桩广泛应用于长输油气管线、海洋环境、老旧城区地下燃气管网等场景。这些场景中的管道面临着复杂的腐蚀环境，如土壤腐蚀、海水腐蚀、杂散电流干扰等，阴极保护测试桩能够实时监测管道的腐蚀状态，确保管道的安全运行。

2.优势：

1.提高安全性：通过实时监测管道的电位和电流，及时发现并处理阴极保护系统的故障，防止管道因腐蚀失效导致的泄漏事故。

2.降低维护成本：长期记录电位变化趋势，为腐蚀风险评估和寿命预测提供依据，优化阴极保护系统的维护计划，降低维护成本。

3.提高运维效率：智能测试桩实现数据的自动化采集和远程传输，方便管理人员随时掌握管道的腐蚀状态，提高运维效率。
