隐藏式挂舱结构设计，充电宝耳机二合一，LOOP-T6智能耳机拆解报告

LOOP-T6是一款充电宝、真无线耳机二合一的产品，外观设计独具特色，充电盒采用了高密度铝合金外壳，手感顺滑细腻；耳机为半入耳式设计，耳机柄通过金属喷漆，提供了与充电盒类似的金属质感。耳机采用了30°人体工学入耳角度，提供舒适的佩戴体验。

LOOP-T6充电盒既是耳机充电仓可以为耳机充电，同时又是一个充电宝，可以为其他设备充电。充电盒采用了隐藏式的挂舱结构设计，双击触控区域自动弹出，再次双击即回弹隐藏。充电盒分别为两个耳机和充电盒独立设置了电量指示灯，便于用户获悉剩余电量状态。

耳机支持蓝牙V5.0，支持AAC音频解码，支持双耳高清通话。内置60mAh电池，提供单次约5小时的续航时间；还支持IPX6级防水，可冲洗清洁，无惧汗水雨水。下面就来详细看看这款产品的外观设计及内部结构配置吧~

一、LOOP-T6智能耳机开箱

包装盒采用了银白色背景，正面展示有产品外观渲染图，可以直观的看到挂舱的设计。文字信息有产品名称：LOOP-T6智能耳机，以及触摸开启介绍和长久续航、自由切换、舒适佩戴的产品功能特点。

包装盒背面有产品指南图和部分参数信息，型号：LOOP-T6，输入：5V-1A，输出：5V-1A，待机时长：90小时，工作时长：5小时，耳机电池：60mAh，充电盒电池：5000mAh，蓝牙版本：V5.0，工作区域：无障碍30m，总重量：197g。

充电盒内部物品包括耳机、充电线、耳翼和产品说明书。

三副不同尺寸的耳翼特写，提升佩戴的稳定性，可根据个人需求选择是否使用。

充电线采用了USB-A to USB Type-C接口。

充电盒整体外观一览，机身采用了金属外壳，两端为平面设计，侧边做了弧面处理，未开启状态与充电宝外形没什么区别。

充电盒正面外观一览。

充电盒背面印刷有产品型号：LOOP-T6，输入：5V-1A，输出：5V-1A，中国设计制造，以及CE、FCC认证标识。

充电盒顶部特写，中间设置了Type-C输入接口和USB-A输出接口，两侧L/R左右标识为触控区域，双击即可自动开启挂舱；中间6颗指示灯反馈充电盒剩余电量，左右各4颗指示灯分别反馈耳机电量信息。

充电盒挂舱开启状态一览，两侧放置耳机，通过磁铁吸附。

挂舱滑轨结构特写。

取出耳机，充电盒座舱结构一览。

为耳机充电/通讯的三颗金属顶针特写。

LOOP-T6二合一智能耳机整体外观一览。

LOOP-T6耳机整体外观一览，整体体积相较于目前主流的TWS耳机相对较大，耳机柄采用了宽大方形设计，耳机为半入耳式佩戴。

耳机柄采用了金属喷漆处理，有着类金属的质感，上下分为两个平面，中间设计有一条弧形的指示灯开窗。

耳机指示灯特写。

触控区域设置有椭圆形圆环指示。

耳机柄底部麦克风开孔特写。

耳机内侧外观一览，耳机头尾光滑圆润，耳机柄上有为耳机充电/通讯的金属触点，以及L/R左右标识。

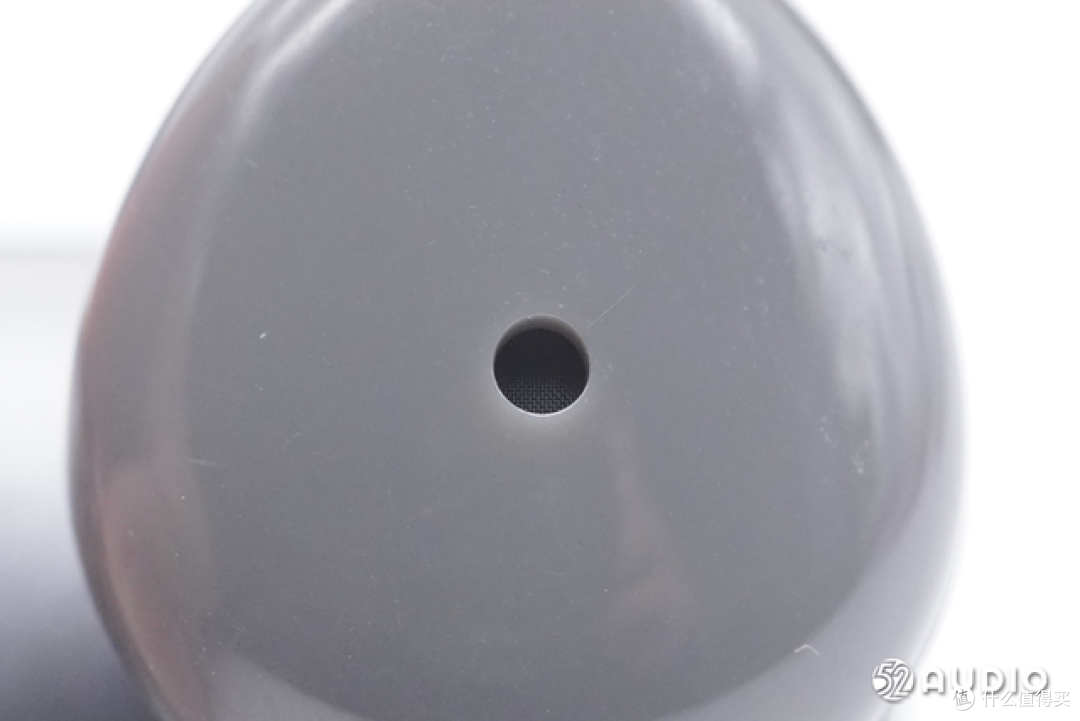

耳机顶部泄压孔特写，内部防尘网防护。

耳机调音孔特写，保持音腔内空气流通。

耳机出音嘴特写，金属网防护，防止异物进入音腔。

经我爱音频网实测，整机重量约为197g。

单只耳机重量约为6.1g。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对LOOP-T6二合一智能耳机进行充电测试，输入功率约为4.25W。

二、LOOP-T6智能耳机拆解

通过开箱，我们了解到了LOOP-T6智能耳机的充电宝、耳机二合一的独特设计，下面进入拆解部分，看看内部结构配置~

充电盒拆解

从充电盒顶部取掉卡扣式固定盖板。

盖板内侧金属贴片特写，用于触摸控制挂舱。

取掉金属外壳。

充电盒内部腔体正面结构一览。

打开腔体，取出内部挂舱结构，腔体内设置了圆柱形锂离子电池。

腔体内侧结构一览，重点位置是挂舱的齿条升降结构。

挂舱和电池单元。

圆柱形18650锂电池特写，外部有蓝色塑胶皮包裹。

电池一端设置有绝缘青稞纸。

另外一段同样通过绝缘青稞纸防护。

拨开塑料皮，内部电池上没有丝印信息。

检测挂舱位置的微动开关特写，通过小板固定在外壳上。

打开挂舱，内部结构一览。

挂舱内底部设置了一个小电机搭配减速齿轮，用于挂舱升降，用过导线和插座连接到主板。

挂舱升降电机特写。

耳机座舱内侧结构一览，设置有两颗磁铁用于吸附耳机。充电小板通过触点与主板连接。

耳机座舱内侧结构特写。

为耳机充电/通讯的PCB小板，上方设置有三颗pogo pin连接器。

用于挂舱升起和落下时固定的卡扣结构。

两个微动开关特写，配合挂舱上的滑轨结构检测挂舱位置。

充电盒指示灯小板一侧电路一览，设置有ZIF连接器，以及一颗触摸检测IC。

指示灯小板另外一侧电路一览，边缘设置有14颗指示灯，中间是两个连接触摸贴片的金属弹片连接器。

丝印8233LK的触摸检测IC。

充电盒主板正面电路一览。

充电盒主板背面电路一览。

主板末端焊接有用于电源输入的Type-C母座，电源输出的USB-A母座。

INJOINIC英集芯IP5333 芯片特写，是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容；IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

丝印1R0的电感，配合IP5333实现开关充电和同步升压。

富满TC118S 马达驱动器，用于驱动减速电机正反转。

一颗无标的单片机芯片，检测触摸操作输出控制信号。

丝印R3028的一体化锂电保护IC。

主板上用于连接充电小板的金属弹片。

用于连接指示灯小板的ZIF连接器。

用于连接马达的插座特写。

耳机拆解

进入耳机拆解部分，沿合模线撬开耳机。

再撬开耳机背部盖板。

腔体内部结构一览，内部还设置有一层支架，支架上固定触摸FPC排线和蓝牙天线。

揭开排线和天线贴片，露出支架。

取掉耳机内部支架，腔体内部结构一览。

蓝牙天线通过金属触点连接到耳机主板，支架上还设置有麦克风声学密封结构，提升收音性能。

取出耳机柄内部主板和电池。

耳机扬声器导线及排线都焊接在主板上。

耳机柄腔体内部结构一览，中间设置有黑色屏蔽贴纸，下方是耳机磁铁，用于吸附座舱。

为耳机充电/通信的三颗pogo pin连接器。

耳机后腔内部结构一览，壳体另一侧导线开孔处使用胶水密封。

取出扬声器，前腔内部结构一览，调音孔有防尘网覆盖，防止异物进入音腔。

耳机内部动圈扬声器正面振膜特写。

扬声器背面特写，中间雕刻有KWT字样，四周设置有调音孔，通过防尘网防护。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器尺寸约为14mm。

耳机内部主板和电池单元一览。

FPC排线上设置有导电布，用于触摸控制。

另外一侧有一颗丝印3308的触摸检测IC，以及两颗不同颜色的LED指示灯。

主板一侧电路一览。

主板另外一侧电路一览。

镭雕G464 0B54的MEMS麦克风特写，用于语音通话拾音。

JL杰理AD6973D4蓝牙音频SoC，支持蓝牙5.3，内置32位DSP，支持AAC，SBC解码，支持神经网络噪声抑制和回声消除，支持多波段均衡器。支持单/双麦克风降噪，支持两路模拟麦克风放大，内置麦克风偏置。采用QFN20-3*3封装。

据我爱音频网拆解了解到，目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、boAt、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案，杰理今年还发布了AC700N系列TWS方案

。

为蓝牙芯片提供时钟的晶振特写。

三体微电子SDHL1608F100MT全磁屏蔽精密绕线电感，配合蓝牙芯片内置的降压电路为蓝牙主控芯片供电。

此前，我爱音频网已经为大家详细介绍过TWS耳机中都应用了哪些电感、作用是什么，TWS耳机如何选择合适的电感，以及三体微电子应对TWS耳机市场推出的三种型号、数十款优质电感产品。

用于连接蓝牙天线的金属弹片特写。

耳机内置锂离子软包电池型号XYT601015，额定容量：60mAh/0.222Wh，额定电压：3.7V。

电池配备有电路保护板，保护板上设置有DW01锂电保护IC和8205 MOS管。

LOOP-T6二合一智能耳机拆解全家福。

三、我爱音频网总结

LOOP-T6二合一智能耳机在外观上，充电盒设计非常独特，第一眼看上去所有人应该都会认为其是个充电宝。然后通过触摸开关，隐藏式的挂舱结构自动升起，给人了一种惊喜感。耳机方面，耳机头体积小巧，佩戴也较为舒适；耳机柄体积则相对较大，但类金属的工艺，以及流畅线条的指示灯开窗，也非常具有一定的特色。

内部结构设计方面，充电盒相对较为复杂，挂舱设计了滑轨结构、固定结构，通过一个小马达进行驱动。内部组件均通过插座和ZIF连接器进行连接，充电盒顶部指示灯小板上有14颗指示灯和触摸开关；主板上采用了英集芯IP5333电源管理SOC，集成了升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为充电盒各项功能应用提供了支持。

耳机内部采用了14mm动圈单元，60mAh锂电池，主控芯片为杰理AD6973D4蓝牙音频SoC，内置32位DSP，支持AAC解码，支持神经网络噪声抑制和回声消除，支持单/双麦克风降噪，搭配MEMS麦克风，提升语音通话的清晰度。
