拆解报告:AcBel 65W PD快充充电器WAH232

2021-04-12 18:14:26 0点赞 1收藏 2评论

65W级氮化镓快充充电器凭借小巧便携等特点,正在快速替代传统快充市场,现今很多消费者在选购充电器时,是否是氮化镓充电器也成为影响他们的一个关键因素。不过,通过常规方案设计出很小巧的充电器也未尝不可,安克、小米、青客等便是代表。

最近充电头网拿到了AcBel一款65W PD快充充电器,同样采用的常规快充方案,但整体体积做得也是比较小的,功率密度达到了0.91W/cm³。下面我们就对这款充电器进行详细拆解,看看其内部如何设计。

一、AcBel 65W PD充电器外观

拆解报告:AcBel 65W PD快充充电器WAH232

充电器采用直板造型设计,机身壳表面磨砂,边缘开有倒角,正背面设有凹槽,方便用户插拔使用。

拆解报告:AcBel 65W PD快充充电器WAH232

此外还设有LED指示灯。

拆解报告:AcBel 65W PD快充充电器WAH232

机身侧面印有充电器参数

型号:WAH232

输入:100-240V~50/60HZ 1.7A

USB-C输出:5V3A、9V3A、12V3A、15V3A、20V3.25A

产品已经通过了VI级能效认证。

拆解报告:AcBel 65W PD快充充电器WAH232

输入端采用固定式美规插脚。

拆解报告:AcBel 65W PD快充充电器WAH232

另一端配有一个USB-C接口,黑色胶芯不露铜。

拆解报告:AcBel 65W PD快充充电器WAH232

使用游标卡尺实测充电器机身长度为58.86mm。

拆解报告:AcBel 65W PD快充充电器WAH232

宽度为42.04mm。

拆解报告:AcBel 65W PD快充充电器WAH232

厚度为28.87mm。通过三维可算得充电器体积为71.44cm³,功率密度为0.91W/cm³。

拆解报告:AcBel 65W PD快充充电器WAH232

苹果61W充电器直观对比,体积优势非常明显。

拆解报告:AcBel 65W PD快充充电器WAH232

拿在手上的直观感受。

拆解报告:AcBel 65W PD快充充电器WAH232

净重约为110g。

拆解报告:AcBel 65W PD快充充电器WAH232

接通电源,LED指示灯亮淡蓝色光。

拆解报告:AcBel 65W PD快充充电器WAH232

使用ChargerLAB POWER-Z KT002测得USB-C口仅支持PD3.0快充协议。

拆解报告:AcBel 65W PD快充充电器WAH232

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

二、AcBel 65W PD充电器拆解

拆解报告:AcBel 65W PD快充充电器WAH232

从侧面将机身壳拆开,PCBA模块包裹绝缘板和铜片散热,并贴有铜箔固定。

拆解报告:AcBel 65W PD快充充电器WAH232

PCB板正面一览,初级开关MOS管以及输出端同步整流管都配有专门的散热铝片,USB-C母座使用协议小板垂直焊接。

拆解报告:AcBel 65W PD快充充电器WAH232

PCB板背面一览,初次级隔离区域贴有胶垫,旁边有一颗光耦。初级侧采用四颗二极管整流。

拆解报告:AcBel 65W PD快充充电器WAH232

输入端一览,共模电感包裹绝缘胶带,另外采用四颗电容进行高压滤波。

拆解报告:AcBel 65W PD快充充电器WAH232

贴片保险丝设在主板背面,额定电流5A。

拆解报告:AcBel 65W PD快充充电器WAH232

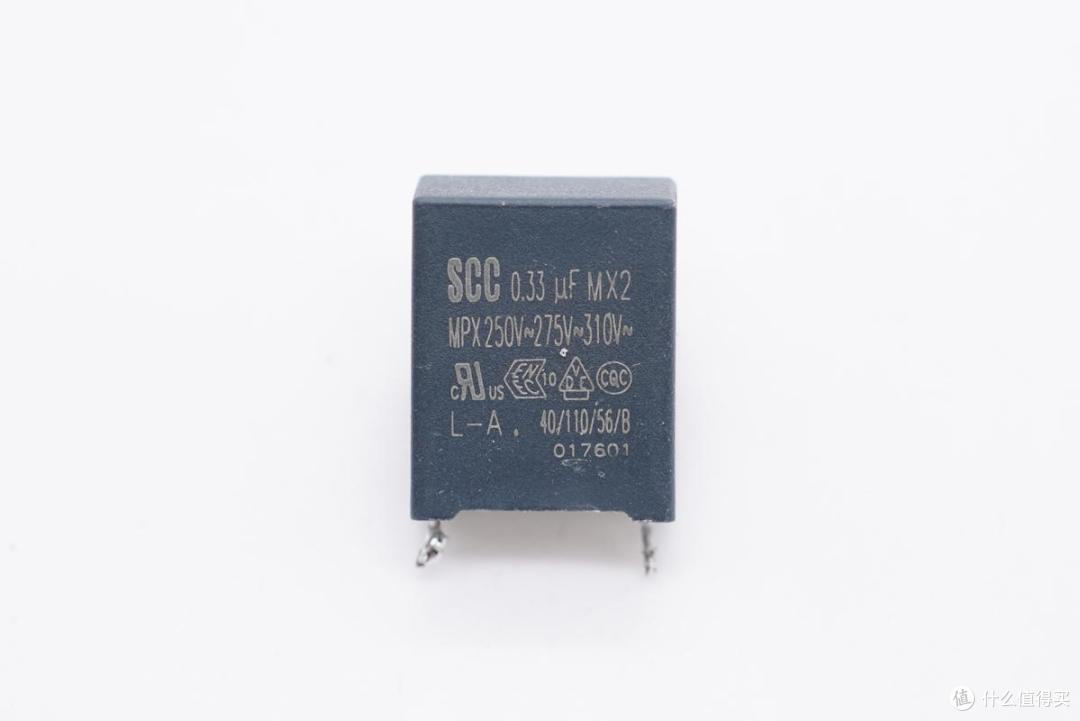

安规X电容容量0.33μF。

拆解报告:AcBel 65W PD快充充电器WAH232

共模电感使用扁平铜带绕制,绿色磁芯,用于滤除EMI干扰。

拆解报告:AcBel 65W PD快充充电器WAH232

四颗RS3MBF二极管特写,四颗组成桥式整流。

拆解报告:AcBel 65W PD快充充电器WAH232

四颗高压滤波电解电容均来自艾华,且规格都是400V 27μF。

拆解报告:AcBel 65W PD快充充电器WAH232

PWM主控芯片特写。

拆解报告:AcBel 65W PD快充充电器WAH232

初级开关MOS管来自英飞凌,IPA65R190C7,700V耐压,190mΩ导阻。

拆解报告:AcBel 65W PD快充充电器WAH232

英飞凌 IPA65R190C7 详细资料。

拆解报告:AcBel 65W PD快充充电器WAH232

输出端一览。

拆解报告:AcBel 65W PD快充充电器WAH232

变压器特写,使用绝缘胶带包裹。

拆解报告:AcBel 65W PD快充充电器WAH232

357T光耦,用于初级次级通信,反馈输出电压。

拆解报告:AcBel 65W PD快充充电器WAH232

蓝色Y电容特写。

拆解报告:AcBel 65W PD快充充电器WAH232

次级同步整流控制器特写,MPS MP6906GJ,采用TSOT23封装,支持标准电压和逻辑电压同步整流管,支持DCM和QR工作模式,支持高侧和低侧同步整流,具有超低正向压降。

拆解报告:AcBel 65W PD快充充电器WAH232

MPS MP6906GJ 详细资料。

拆解报告:AcBel 65W PD快充充电器WAH232

次级同步整流管采用大中SM1A53NHFP,耐压100V,导阻10.8mΩ。

拆解报告:AcBel 65W PD快充充电器WAH232

大中SM1A53NHFP资料信息。

拆解报告:AcBel 65W PD快充充电器WAH232

输出滤波固态电容特写,规格为25V 470μF。

拆解报告:AcBel 65W PD快充充电器WAH232

输出滤波电解电容来自TEAPO智宝。

拆解报告:AcBel 65W PD快充充电器WAH232

规格为25V 390μF。

拆解报告:AcBel 65W PD快充充电器WAH232

输出端小板正面设有VBUS开关管和USB母座。

拆解报告:AcBel 65W PD快充充电器WAH232

背面设有协议IC。

拆解报告:AcBel 65W PD快充充电器WAH232

USB PD协议IC采用Weltrend伟诠WT6632F,这款芯片已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器,它支持USB PD3.0 规范,支持宽操作电压范围从3V到30V,为USB类型的面向下游的端口 (源) 充电应用程序 (如旅行适配器、充电器和电源库) 设计。

拆解报告:AcBel 65W PD快充充电器WAH232

WT6632F通过集成USB PD基带物理、协议检测、分流调节器、电压和电流监测器以及阻塞 MOSFET 的控制电路, 以及一个8位的 MCU 来最小化外部组件,从而允许小的外部体积和低的 BOM 成本。

拆解报告:AcBel 65W PD快充充电器WAH232

输出VBUS开关管特写,丝印2T1Z01。

拆解报告:AcBel 65W PD快充充电器WAH232

USB-C母座特写,过孔焊接。

拆解报告:AcBel 65W PD快充充电器WAH232

全部拆解完毕,来张全家福。

充电头网拆解总结

AcBel这款65W PD快充充电器采用直板造型设计,机身通体黑色表面磨砂,边缘开倒角。输入端采用固定式美规插脚,输出端USB-C口靠一侧设计。另外支持PD3.0快充协议,具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组齐全电压档位,可满足笔电等支持PD快充的设备充电需求。

充电头网通过拆解了解到,充电器PCBA模块覆盖铜片散热,初次级MOS管还额外配有专属散热片,主板背面打胶帮助芯片导热。开关电源部分,初级开关MOS管采用英飞凌IPA65R190C7,同步整流由MPS MP6906GJ搭配大中MOS组成;输出端协议芯片采用伟诠WT6632F。另外采用艾华、智宝等知名品牌电容进行滤波,整体用料也不错。
