Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

2019-07-11 20:41:00 1点赞 6收藏 0评论

在PC DIY领域,大家只要一说起RGB灯光,注意力总是会放在主板、显卡、内存、散热器上,毕竟如果你用的是侧透机箱,那么首先会展现在你眼前基本上就是这些硬件了。而相比之下PC电源的灯光效果似乎就不怎么受关注了,毕竟大多数的机箱都有独立的电源仓,PC电源很可能连露面的机会都没有。因此与其追求“看不见的RGB灯光”,大部分电源产品都仍然以性能为主要的开发目标。

不过作为RGB灯效的先驱者,Thermaltake并不认为电源不需要做RGB灯效,在他们看来今天的好电源不仅要拥有强悍的性能,而且在灯光效果上也要紧随潮流。Thermaltake ToughPower iRGB Plus系列电源就是一款即拥有优秀性能,同时又融入了大量RGB灯效的产品。

 Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus系列电源产品主要集中在中高功率区间,对应有80Plus金牌、80Plus铂金以及80Plus钛金三种认证级别,不仅在性能上颇有保障,而且在RGB灯光上花费了不少功夫,还支持使用自家的DPS G软件进行灯效设置,非常适合用来打造炫酷的RGB灯光系统。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

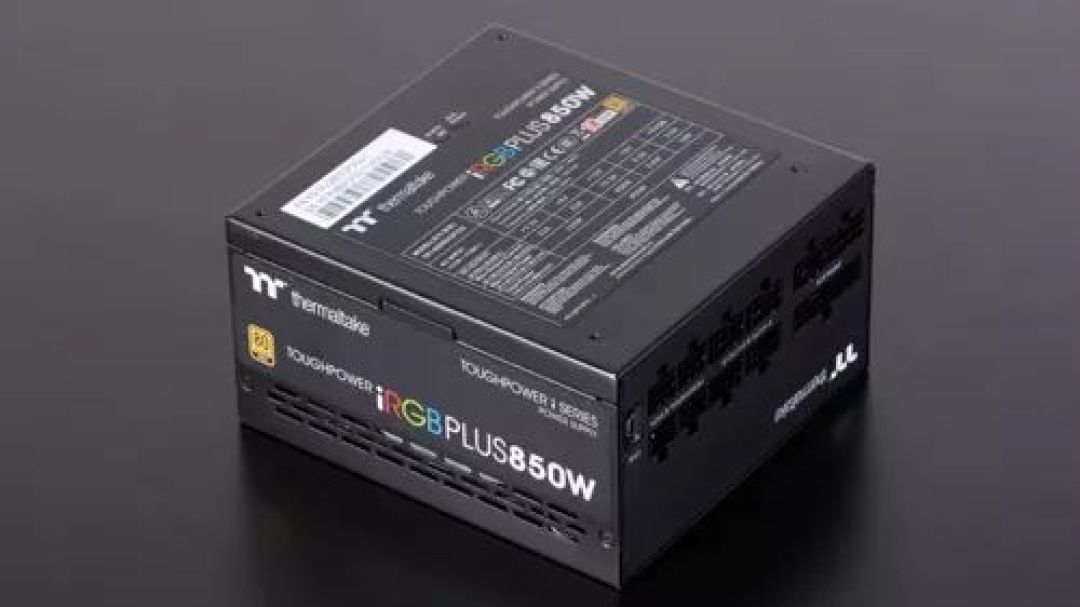

我们手上的这款电源是Thermaltake ToughPower iRGB Plus系列电源中符合80Plus金牌认证的850W款式,采用全模组线材设计, 长度为16cm,外观以黑色为主,除了顶部的风扇位与尾部的通风口有开孔外,其侧面也有进行开孔设计,不仅可以增强电源的散热效果,同时还可以让灯光从内部透出,以便配合其它硬件的灯光效果。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源的额定功率为850W,采用的主动式PFC+半桥LLC谐振+同步整流+DC to DC结构,支持100V到240V交流输入,+12V为单路输出设计,最高输出电流为70.9A,相当于850W功率;+5V与+3.3V则通过DC to DC从+12V转出,每路输出 均为最高22A,联合输出功率最高为120W。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源使用的是135mm直径散热风扇,扇叶以及内边框采用乳白色的透光型设计,灯珠则布置在轴承的周边以及外框部分,这两部分支持独立设置,每颗灯珠的颜色也支持独立调节。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源采用全模组线材设计,均为扁平化的黑色线材,提供有1个24pin主供电接口、2个4+4pin CPU供电接口、6个6+2pin PCI-E供电接口、12个SATA供电接口和4个D型4pin供电接口,另有一条D型4Pin转小4pin接口转接线,其中主供电接口线长为600mm,CPU供电接口线长650mm,PCI-E供电接口线长为650mm,可以满足各种机箱的背部理线需求。电源模组接口的旁边还有一个Mini USB接口,这是用来连接主板,配合DPS G软件实现电源状态监控以及RGB灯效调节功能的。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源AC输出接口带有独立开关,侧面也留有开孔,除了用来增强散热效果外,同时也可以用来展示电源的RGB灯效,与机箱内其它硬件配合就可以搭建出炫酷的RGB灯光系统。

电源拆解

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W电源采用的是Thermaltake自家的TT-1425液压轴承风扇,具体型号为A1425S12S-2,规格为DC12V 0.7A,共计配置有18颗可独立调色的ARGB LED灯珠。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB 850W电源由乔威负责代工,采用的是主动式PFC+半桥LLC谐振+同步整流+DC to DC设计,元件都布置在PCB正面。这个结构在目前的80Plus金牌认证电源中很常见,是一个技术相当成熟的架构。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源拥有完整的一级与二级EMI电路,其中一级EMI位于AC插座上,拥有1个X电容和1对Y电容,二级EMI则有1个X电容、1对Y电容和2个共模电感,MOV与NTC齐全,其中NTC位于主电容与PFC电路之间,配置有独立的继电器。主电容来自尼吉康,为两个400V/470μF,相当有940μF的总容量。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源的PFC开关管、PFC二极管与主开关管共用一块散热片,2个整流桥则共用另一块散热片。整流桥型号为GBU1506,规格是600V/15A;PFC开关管有2个,PFC二极管有1个,但由于元件阻挡以及表面印字模糊的原因未能识别准确型号;主开关管数量有2个,均为东芝的K25A60X5,600V/25A的规格。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源的+12V输出采用的是同步整流,整流管和续流管均为3个英飞凌的BSC014N04LS,规格为40V/100A@100℃/1.4mΩ,电路配置在独立的PCB板上 ,采用FPCAP的固态电容进行滤波。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

电源的+5V与+3.3V采用DC to DC设计 ,每路输出均配置1个M3016D(30V/68A@100℃/4mΩ)和1个M3006D(30V/57A@100℃/5.5mΩ),配置有固态电容进行滤波。另外模组接口PCB上也布置有固态电容,进一步增强各路输出的滤波效果。

均衡负载

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

我们针对额定功率在600W或以上的ATX电源进行超载测试,测试项目为120%幅度的230V输入均衡负载测试以及纹波测试。该项测试的测试不纳入超能指数的计算中,单纯是用来观察电源的潜力,主要用来体现中高端电源的优势所在。

我们可以看出,Thermaltake ToughPower iRGB Plus 850W电源在超载20%至1020W的时候,其各路输出电压相比100%负载时并没有明显的变化,转换效率虽然有所下跌但仍然处于正常的电气性能变化范围内,由此可见其功率余量是比较充足的。

PS:以上操作是评测需要,我们并不建议玩家超载电源,如果确实需要更高的输出功率,请使用额定功率更高的产品。

转换效率

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W是一款通过了80Plus金牌认证的电源,在230V输出的环境下,输出50W功率时其转换效率 接近80%,输出100W时转换效率超过85%,半载输出效率接近93%,整体平均效率为91.22%;在115V输入下最高转换效率接近92%,满载效率在88%左右,表现基本符合80Plus金牌电源的输出特性。

待机效率

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

按Intel ATX12V 2.52规范中的推荐值,5V待机在100mA/250mA/1A的负载下转换效率应该高于50%、60%、70%,待机空载小于1W。在这方面Thermaltake ToughPower iRGB Plus 850W电源表现优秀,空载待机输入为0.22W,输出电压足额,转换效率处于较高水平,没有什么可以挑剔的地方。


散热风扇转速

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W电源采用是常规温控方案,根据我们的测试显示,电源的散热风扇起转转速在500RPM左右,运行安静;当输出功率超过600W后,风扇转速 开始随着输出则增加而增加,满载时风扇转速在1000RPM到1100RPM左右,基本上没有明显的噪音。

电压稳定性

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W电源的输出电压是非常稳定的,+12V与+5V输出电压偏离度不到1%,+3.3V的电压偏离度 则不超过2%;电压调整率方面更是值得称赞,三路输出均未超出1%,可以说是非常出色的表现。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照Intel ATX12V 2.3.1规定,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。过高的纹波会干扰数字电路,影响电路工作的稳定性。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容,对电源进行满载纹波的测量,以低频下的纹波峰峰值作为打分基准。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W电源在100%满载时的+12V、+5V、+3.3V低频纹波为33mV、18mV和19mV,属于表现优秀的水平;超载至120%输出后,电源输出纹波有小幅度的增加,三路输出分别上升至36mV、21mV和24mV,不过这只能说是数字上的变化,并不会引起本质上的性能改变,实际上这说明了电源的功率余量相当充足,超载20%对他来说不算什么事情。

交叉负载

交叉负载测试项目我们按照Intel ATX12V 2.3和SSI EPS12V 2.92电源设计指导的要求,制定出750W电源交叉负载图表。

值得注意的是,我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点,分别是交叉负载框里的左下、左上、右上和右下角四个点。

这四个点的意义分别为:

左下角(A点):整机最小负载;

左上角(B点):辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;

右上角(C点):辅路最大负载、整机满载;

右下角(D点):12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;

测试点的X坐标表示总的+12V的输出功率,Y坐标表示+5V和+3.3V的输出功率之和。

交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准
850W交叉负载加载图表

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

Thermaltake ToughPower iRGB Plus 850W在+5V和+3.3V输出上使用了DC to DC设计,这个设计在交叉负载(拉偏测试)中是比较有利的,而在实际表现上也是如此,三路输出在偏载的情况下并未出现明显的电压偏离现象。

保持时间

掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms,而Power-OK信号的保持时间要求是大于17ms。

掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

Thermaltake ToughPower iRGB Plus 850W电源的保持时间是在75%负载(DC输出637.5W)的情况下测得。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

对于+12V和+5V,合格的标准是保持时间等于或者大于18ms,Power-OK(或者称PG,Power-Good)时间应该等于或者大于17ms。Thermaltake ToughPower iRGB Plus 850W电源的+12V为28.2ms,+5V为29.4ms,Power-OK为22.6ms,三项保持时间全部达标且留有比较充足的余量。

电源得分及点评

按照我们目前的评分标准,Thermaltake ToughPower iRGB Plus 850W电源的超能指数为90.81分,属于顶尖级别的电源产品,非常适合追求电源性能的玩家选择。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

从性能表现来说,Thermaltake ToughPower iRGB Plus 850W电源基本上没有可以挑剔的地方,不仅功率充足,而且在电压稳定性、输出纹波、保持时间、转换效率等多个方面均有优秀的表现,是一款值得玩家信赖的高性能电源产品。而且除了性能过硬外,其还支持ARGB灯效,可以用来组建炫酷的灯光系统,还支持使用DPS G软件进行灯光调节以及电源状态监控,从硬件到软件上都做得相当全面了。

不过这款电源也有一个小地方做得不够好,那就是其并未提供ARGB灯光同步功能,诚然Thermaltake有着自己的RGB灯光生态,而ToughPower iRGB Plus 850W电源也可以很好地融入到这个生态中,但是在与主板和显卡灯光同步这点上,ToughPower iRGB Plus 850W电源却并未提供相应的途径,只能通过玩家手动调节来实现相近的效果,稍微有那么一点点的美中不足。

当然这点小事并不会影响我们对其作出的高度评价,而且电源本身还有10年质保服务,因此无论是对于追求性能体验又或者是追求视觉效果的玩家来说,Thermaltake ToughPower iRGB Plus 850W电源都会是一个相当理想的选择。

Tt ToughPower iRGB Plus 850W电源评测:灯与性能都是顶尖水准

√ 优点:

- 80Plus金牌认证
- 全模组接口设计
- 10年质保
- 输出电压稳定
- 输出纹波低
- 保持时间充足
- 支持ARGB灯光调节
- 支持DPS G软件监控

X 缺点:

- 未能提供ARGB灯光同步功能
