家庭网络影音平台改造及安桥TX-NR696功能体验

2020-02-16 21:47:56 103点赞 781收藏 123评论

近两年随着宽带提速,家电网络化,以及入门级网络存储的普及,支持MU-MIMO(多进多出)的入门级路由器也不堪重负。而且主路由器LAN2/LAN3端口由偶尔故障变为完全瘫痪,出现有线接入不足的情况。此外年过十六载的SONY影音接收机也出现罢工的征兆,咨询中央商场家电维修却被一口回绝。为了扩展网络接入、消除4K HDR和DOBLY VISION的短板环节,计划替换部分设备,扩展多媒体功能。

第一章 网络接入调整

原网络与影音设备连接拓扑图:

家庭网络影音平台改造及安桥TX-NR696功能体验

起初计划将多个端口损坏的主路由替换掉,以ASUS AU86U(4个千兆LAN)或ASUS AU88U(8个千兆LAN,其中2个可聚合链路达到2Gbps),也为今后中继改Mesh作准备。但考虑到此次主要目的是扩展端口,且路由器主要功能均正常,没必要过多投入,而且没有基于NAS架设网站的需求,聚合链路并非刚需。由此确定了花百来块部署入门级千兆交换机的方案。对比大量用户评价后,选定华三的H3C Mini S8G-U。

华三(H3C)MiniS8G-U8口千兆非网管交换机179元京东去购买

家庭网络影音平台改造及安桥TX-NR696功能体验

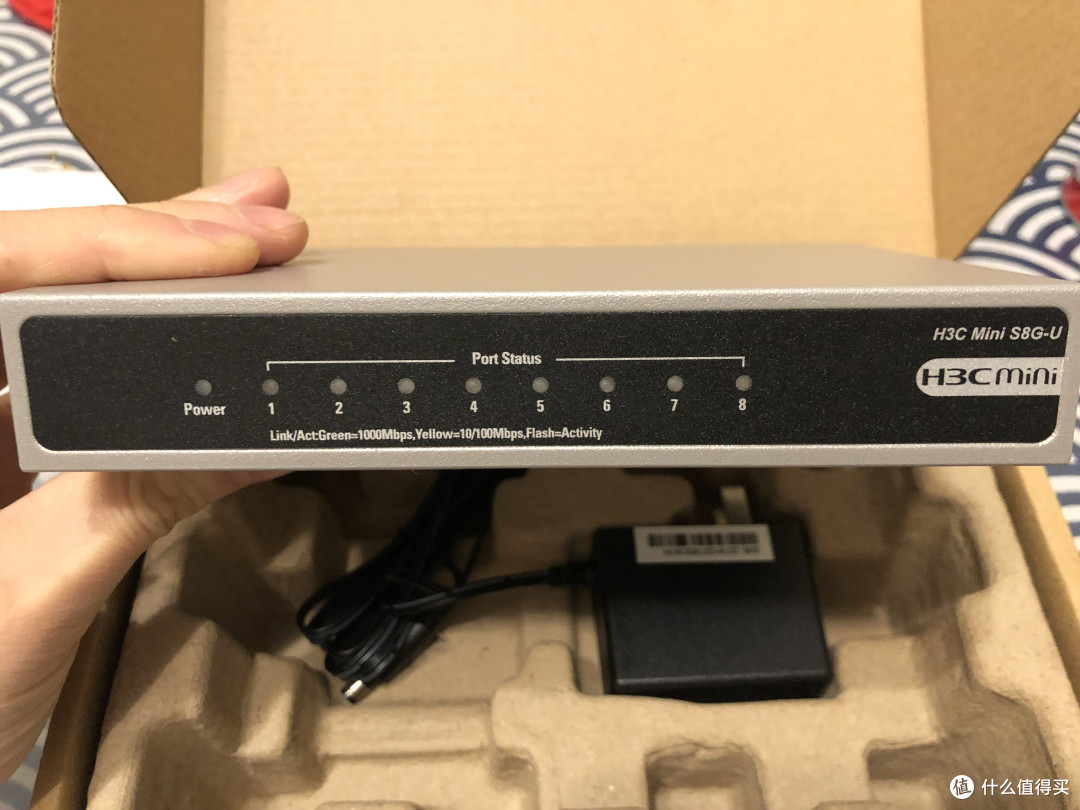

简单的家庭网络,也不需要分VLAN,8口千兆非网管交换机够用。

家庭网络影音平台改造及安桥TX-NR696功能体验

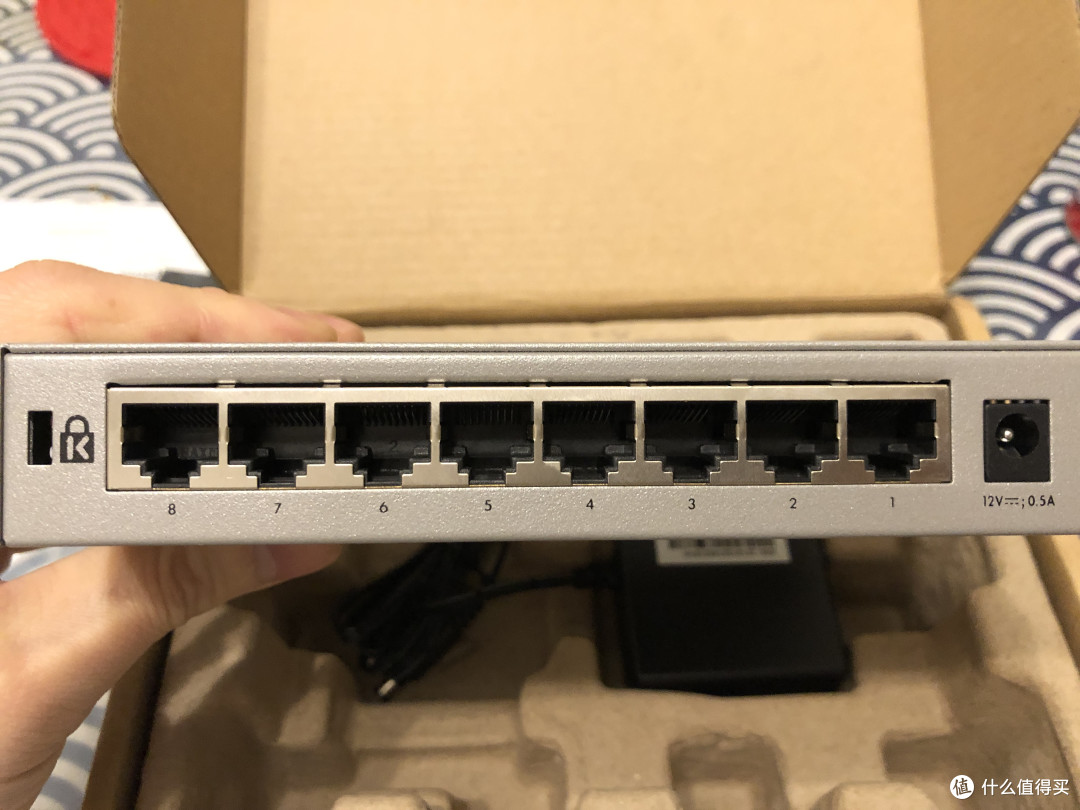

金属外壳有助于夏季散热,

家庭网络影音平台改造及安桥TX-NR696功能体验

黏上垫脚改善空气循环。

家庭网络影音平台改造及安桥TX-NR696功能体验

交换机一个LAN口上行主路由器“幸存”的LAN口,TV、NAS和提供书房与卧室网络覆盖的中继路由器各用一个LAN口。

家庭网络影音平台改造及安桥TX-NR696功能体验

用束线管收纳网线,整齐易清洁。

家庭网络影音平台改造及安桥TX-NR696功能体验

网络改造部分完成,接入设备依次验证传输正常。

家庭网络影音平台改造及安桥TX-NR696功能体验

腾讯(NewTV极光)、爱奇艺(银河奇异果)、优酷(CIBN喵酷视频)、

家庭网络影音平台改造及安桥TX-NR696功能体验

Bilibili(云视听小电视)等TV客户端功能验证正常。

家庭网络影音平台改造及安桥TX-NR696功能体验

腾讯纪录片HDR播放流畅,此前电视机以2.4G无线接入时,爱奇艺4K或1080P分辨率下常发生画质自动降级的异常,因此将电视改为有线接入,所以LAN口才会不够用。

家庭网络影音平台改造及安桥TX-NR696功能体验


第二章 影音接收机更新

2002年在徐家汇美罗城索尼专柜选配STR-DE675 A/V接收机与SA-VE525卫星音箱系统,与东芝彩电组成基本的家庭影院,显像管彩电去年已退休,影音接收机也已年迈。

家庭网络影音平台改造及安桥TX-NR696功能体验

找出原厂说明书,卫星音箱额定阻抗8Ω、最大输入功率120W。如果要利用现有的音箱,又要避免过载,功放的输出阻抗和功率须与之匹配。

家庭网络影音平台改造及安桥TX-NR696功能体验

功能需求:4K HDR、DOLBY VISION(杜比视界)、Apple AirPlay,

家庭网络影音平台改造及安桥TX-NR696功能体验

DOLBY ATMOS(杜比全景声)与dts X,

家庭网络影音平台改造及安桥TX-NR696功能体验

此前曾耳闻ONKYO TX-NR686与SONY STR-DN1080用户的口水战,其实入门级家庭功放,功能需求与输入输出端口数量足够即可,没有绝对孰优孰劣,普通人听不出明显差异。

家庭网络影音平台改造及安桥TX-NR696功能体验

可以选择德亚发货的欧版,或者淘宝找港版(英标方插头,需要转换头)。

OnkyoTX-NR696(B)7.2通道AV接收器(THX影院声音,Dolby/DTS:X,Wifi,蓝牙,流,音乐应用程序,Spotify,Deezer,收音机,多房间,175瓦/频道),黑色4291.36元OnkyoTX-NR696亚马逊中国去购买

OnkyoTX-NR696(B)是Black黑色外壳,另有OnkyoTX-NR696(S)是Silver银色外壳,功能没有差异。

家庭网络影音平台改造及安桥TX-NR696功能体验

7组HDMI输入(1组在前面板右下角),2组HDMI输出(主输出支持ARC)。ARC(Audio Return Channel)顾名思义是音频回传通道,支持ARC的电视机可将音频信号通过HDMI线回传到功放,省去独立的数字音频输出线。左右前置、中置、左右环绕、重低音、左右后置环绕共八组扬声器输出端子,一个Enthernet RJ45口,一个USB口,用于无线接入(802.11ac 2x2 MIMO)的两支天线。

家庭网络影音平台改造及安桥TX-NR696功能体验

(1)安装

先拆下SONY 影音接收机的接线,

家庭网络影音平台改造及安桥TX-NR696功能体验

连接蓝光播放器的同轴线、连接电视机的光纤线,功成身退。

家庭网络影音平台改造及安桥TX-NR696功能体验

建议先阅读快速安装指南:

家庭网络影音平台改造及安桥TX-NR696功能体验

家庭网络影音平台改造及安桥TX-NR696功能体验

安桥功放比索尼高度大,需要调整影音柜隔板位置。

家庭网络影音平台改造及安桥TX-NR696功能体验

先按正负极颜色与原先贴的标签,分别连接六组扬声器输出端子,切记勿开机带电操作,容易烧端口。

家庭网络影音平台改造及安桥TX-NR696功能体验

采用HDMI 2.0线缆确保高速传输,秋叶原1米线没有屏蔽线圈,1.5米及以上长度的线缆两端均有屏蔽线圈。

秋叶原(CHOSEAL)HDMI线2.0数字高清线电脑电视笔记本投影仪机顶盒1.5米HYWL001T1D539.9元京东去购买

家庭网络影音平台改造及安桥TX-NR696功能体验

一路HDMI输出:液晶电视;两路HDMI输入:蓝光影碟机、东方有线高清电视机顶盒。

家庭网络影音平台改造及安桥TX-NR696功能体验

稳定起见网络接入采用Ethernet网线,背面两根Wi-Fi天线暂不启用。

家庭网络影音平台改造及安桥TX-NR696功能体验

蓝光影碟机输出选择HDMI OUT 1(同时支持视频音频输出),

家庭网络影音平台改造及安桥TX-NR696功能体验

电视机背面撤下原来音频回传功放的光纤、东方有线机顶盒输入信号的HDMI线。

家庭网络影音平台改造及安桥TX-NR696功能体验

影音接收机HDMI输出线缆接入标识ARC(音频回传通道)的HDMI 3端口:

家庭网络影音平台改造及安桥TX-NR696功能体验

调整连接后电视背面仅两条线缆:Ethernet网线、HDMI线。最右侧的USB 延长线用于访问优盘:

家庭网络影音平台改造及安桥TX-NR696功能体验

因为有些第三方安卓应用无法在当贝市场中找到,需要通过优盘安装:

家庭网络影音平台改造及安桥TX-NR696功能体验

调整电视机HDMI信号格式,确保HDMI 3(ARC)设置为增强格式,

家庭网络影音平台改造及安桥TX-NR696功能体验

为避免电视切换输入信号时轮询闲置端口,将其余输入均改为隐藏。

家庭网络影音平台改造及安桥TX-NR696功能体验

(2)设置

开启TX-NR696,电视屏幕显示初始化设置菜单,选择中文并确认:

家庭网络影音平台改造及安桥TX-NR696功能体验

确认进入下一步,

家庭网络影音平台改造及安桥TX-NR696功能体验

确认关联设备已连接完毕方可继续:

家庭网络影音平台改造及安桥TX-NR696功能体验

初始化流程分5步:

家庭网络影音平台改造及安桥TX-NR696功能体验

首先设置扬声器:

家庭网络影音平台改造及安桥TX-NR696功能体验

缺省设置为7.1声道:

家庭网络影音平台改造及安桥TX-NR696功能体验

遥控器左右键切换,改为实际搭配的5.1声道,此前已知SONY卫星音箱阻抗8Ω,因此此处保持6ohms以上设置:

家庭网络影音平台改造及安桥TX-NR696功能体验

确认5.1声道扬声器的分布:

家庭网络影音平台改造及安桥TX-NR696功能体验

随后各声道扬声器依次播放测试音(类似白噪音),

家庭网络影音平台改造及安桥TX-NR696功能体验

如果与屏幕显示位置不符,就表明此前接线有误。

家庭网络影音平台改造及安桥TX-NR696功能体验

确认所有声道正常,下一环节:

家庭网络影音平台改造及安桥TX-NR696功能体验

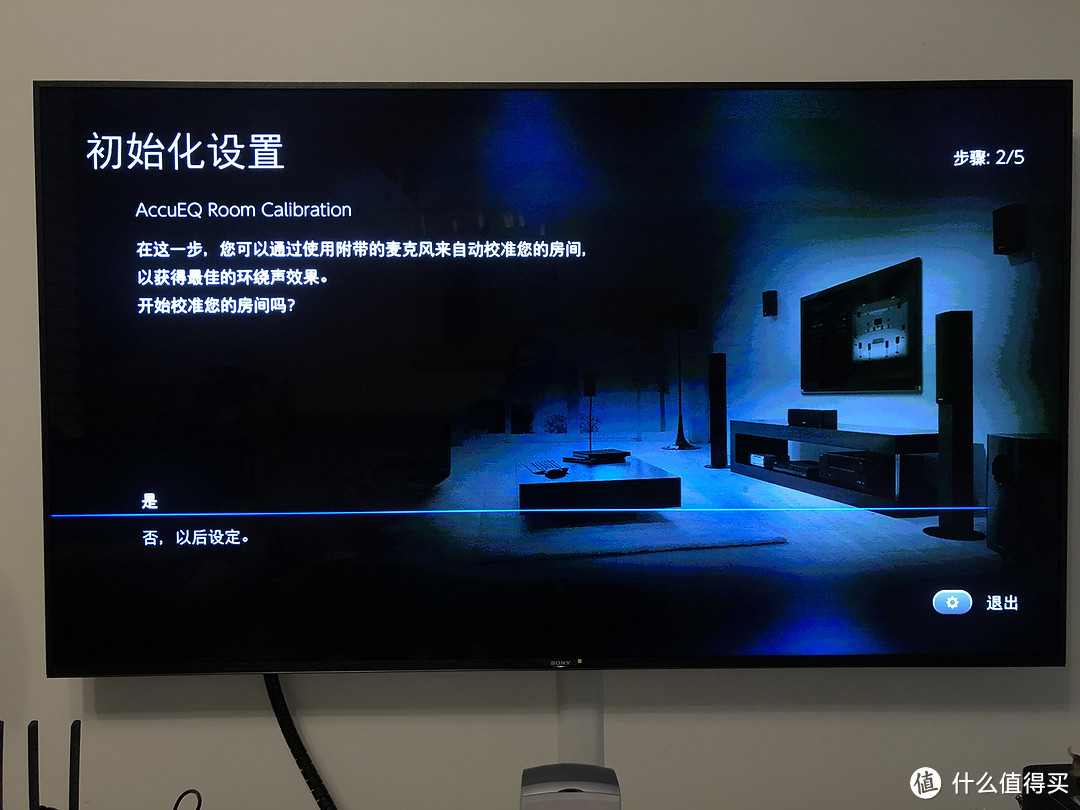

室内环绕声设置需借助附带的专用麦克风:

家庭网络影音平台改造及安桥TX-NR696功能体验

将输入端子插入功放前面板的SETUP MIC插孔:

家庭网络影音平台改造及安桥TX-NR696功能体验

首先测试重低音:

家庭网络影音平台改造及安桥TX-NR696功能体验

而后按提示将麦克风放置于耳朵齐高的座位处:

家庭网络影音平台改造及安桥TX-NR696功能体验

逐个声道播放测试音频,

家庭网络影音平台改造及安桥TX-NR696功能体验

根据麦克风接收声音强度测定扬声器距离、配置输出频率。

家庭网络影音平台改造及安桥TX-NR696功能体验

完成该步骤,设置麦克风就用不到了。可能受户外噪音影响,扬声器与耳朵距离测定参差不齐,我在更新固件后按卷尺测距重新手工设置一遍。

家庭网络影音平台改造及安桥TX-NR696功能体验

ARC可取代模拟音频或数字光纤回传AV接收器,

家庭网络影音平台改造及安桥TX-NR696功能体验

确认启用ARC:

家庭网络影音平台改造及安桥TX-NR696功能体验

首次设置遇到小麻烦,重试一次通过,或许与此前隐藏部分HDMI口有关。

家庭网络影音平台改造及安桥TX-NR696功能体验

可以发现屏幕左上角出现HDMI 3 / ARC标识。最后进行网络设置,如果需要访问DLNA服务器、iTunes Server或AirPlay功能,必须接入网络:

家庭网络影音平台改造及安桥TX-NR696功能体验

接受申明:

家庭网络影音平台改造及安桥TX-NR696功能体验

Google服务设置:

家庭网络影音平台改造及安桥TX-NR696功能体验

如果使用Google Play需要下载APP,我不需要使用:

家庭网络影音平台改造及安桥TX-NR696功能体验

已经插入网线,选择有线连接:

家庭网络影音平台改造及安桥TX-NR696功能体验

自动获取IP配置完毕:

家庭网络影音平台改造及安桥TX-NR696功能体验

初始化设置全部完成。

家庭网络影音平台改造及安桥TX-NR696功能体验

(3)更新

如果需要修改配置,按ONKYO遥控器的齿轮键(大拇指尖旁):

家庭网络影音平台改造及安桥TX-NR696功能体验

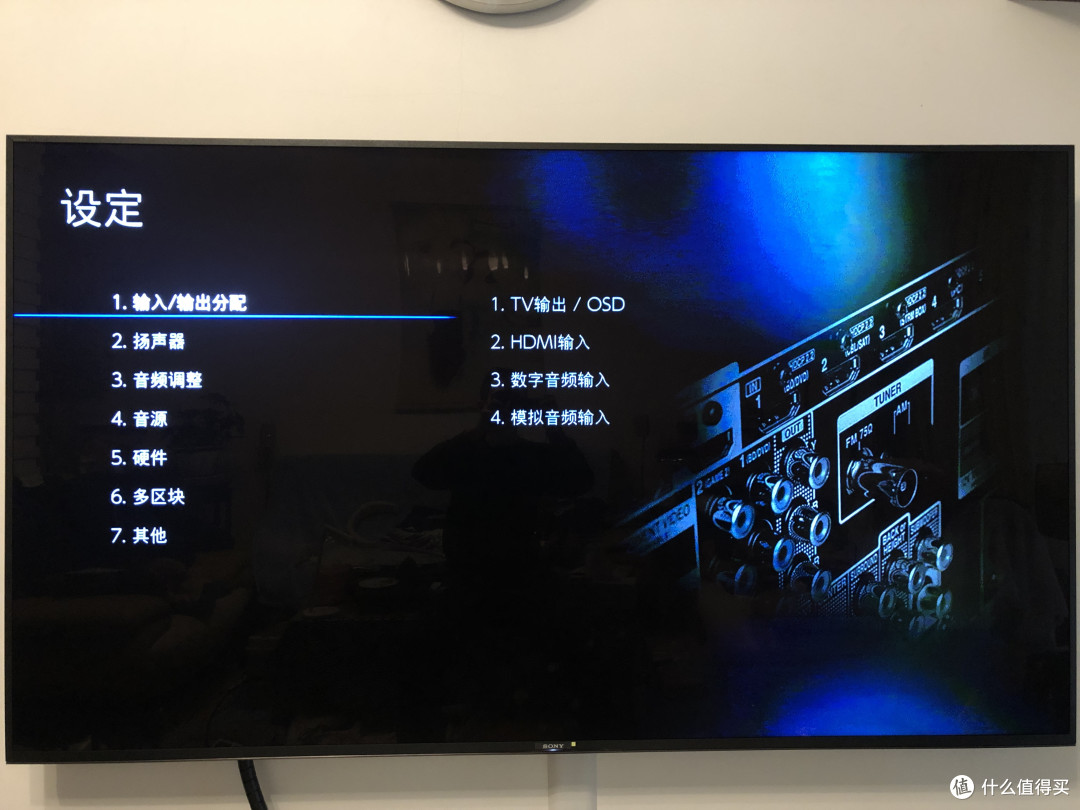

进入设定主菜单:

家庭网络影音平台改造及安桥TX-NR696功能体验

提前在中文官网:http://cn.onkyo.com 下载了中文用户手册(PDF电子版)和最新的固件,选择7.其他,再选3.固件升级:

家庭网络影音平台改造及安桥TX-NR696功能体验

不知为何无法识别解压在优盘中的新固件(难道CN网站固件只能用于国行?),重新选择通过网络更新(须接入互联网):

家庭网络影音平台改造及安桥TX-NR696功能体验

提示更新时不能切断电源,需时30分钟:

家庭网络影音平台改造及安桥TX-NR696功能体验

确认更新操作后,前面板将显示更新进度,实际仅数分钟:

家庭网络影音平台改造及安桥TX-NR696功能体验

更新完毕显示:Completed! 务必按用户手册提示按电源键关机,而后重新开启电源,类似于冷启动加载电脑主板BIOS,如果用遥控器关机,仅进入待机状态。

家庭网络影音平台改造及安桥TX-NR696功能体验

网上有人说NR686更新固件后部分扬声器不发声,需要加载出厂设置才能恢复,我怀疑或许就因为没有断电冷启动。

第三章 影音功能验证

完成升级后的连接拓扑图如下:

家庭网络影音平台改造及安桥TX-NR696功能体验

通过手机APP可以从路由器端监控网络接入设备:

家庭网络影音平台改造及安桥TX-NR696功能体验

(1)4K Ultra HD蓝光测试

测试采用《海王》蓝光片源,

家庭网络影音平台改造及安桥TX-NR696功能体验

4K HDR,DOLBY VISON 杜比视界,DTS 5.1解码输出正常。NR696支持4K/60p,解码能力有余量。

家庭网络影音平台改造及安桥TX-NR696功能体验

切换DOLBY ATMOS 杜比全景声,虽然缺少后置环绕(天空箱),但借助子Dolby Atmos Height Virtualizer和DTS Virtual:X技术,即使只有前置扬声器,也能虚拟出了3D音场效果。

家庭网络影音平台改造及安桥TX-NR696功能体验

家庭网络影音平台改造及安桥TX-NR696功能体验

家庭网络影音平台改造及安桥TX-NR696功能体验

家庭网络影音平台改造及安桥TX-NR696功能体验

(2)立体声测试

测试采用EMI百代发行的维瓦尔第《四季》(伦敦交响乐团),受限于扬声器,本人也不是金耳朵,只为确认立体声输出正常。

家庭网络影音平台改造及安桥TX-NR696功能体验

(3)网络视频测试

测试采用NAS存储中的MKV与MP4视频文件,一则验证支持DLNA(Digital Living Network Alliance)的设备访问速率,

家庭网络影音平台改造及安桥TX-NR696功能体验

二则确认电视芯片完成解码后音频通过ARC回传影音接收机的功能正常。

家庭网络影音平台改造及安桥TX-NR696功能体验

(4)APP功能测试

窝在沙发里懒得起来拿遥控器?可以从App Store下载安装ONKYO Controller,

家庭网络影音平台改造及安桥TX-NR696功能体验

APP启动后自动检测同处局域网的TX-NR696,

家庭网络影音平台改造及安桥TX-NR696功能体验

缺省已开启网络待机,流媒体或隔空投送都能自动唤醒设备(可能增加能耗)。

家庭网络影音平台改造及安桥TX-NR696功能体验

切换聆听模式,可以将网络视频虚拟出3D环绕音效。

家庭网络影音平台改造及安桥TX-NR696功能体验

通过网络将手机储存的音乐播放接收机,

家庭网络影音平台改造及安桥TX-NR696功能体验

不必通过iTunes Music隔空投送,直接点选专辑播放岂不更简便,

家庭网络影音平台改造及安桥TX-NR696功能体验

电视屏幕显示,此时手机被识别为Music Server。

家庭网络影音平台改造及安桥TX-NR696功能体验

通过输入源菜单,可以开启FM调频/AM调幅收音机。

家庭网络影音平台改造及安桥TX-NR696功能体验

预设并保存电台操作的方便,远胜过影音接收机面板按键或遥控器。

家庭网络影音平台改造及安桥TX-NR696功能体验

选择已经预存的电台也更为便捷。

家庭网络影音平台改造及安桥TX-NR696功能体验

(4)隔空投送与播放到设备

运行Windows 10系统的电脑,通过Apple iTunes播放音乐或视频时,点击上方AirDrop按钮,选中Onkyo TX-NR696,即可经网络隔空投送到影音接收机:

家庭网络影音平台改造及安桥TX-NR696功能体验

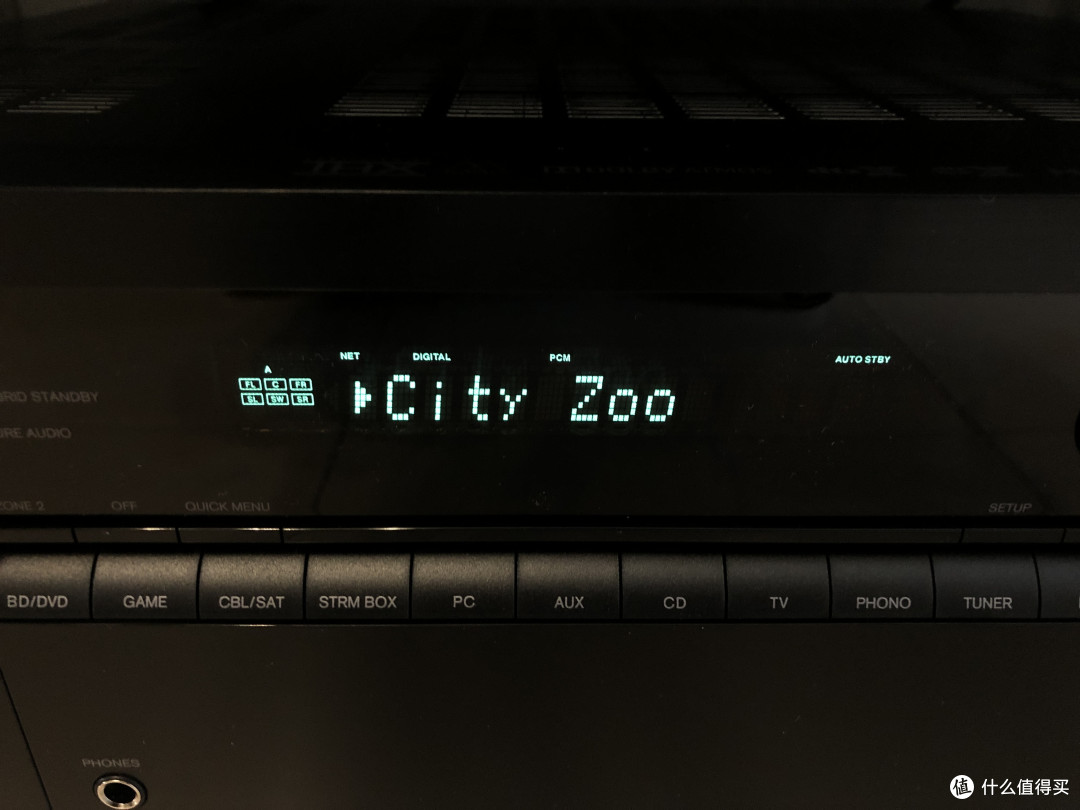

欧版与港版NR696面板只支持英文字符与数字,

家庭网络影音平台改造及安桥TX-NR696功能体验

中文曲名只能显示为星号:

家庭网络影音平台改造及安桥TX-NR696功能体验

其实不借助Apple AirDrop,借助Windows 10的播放到设备功能(基于DLNA),

家庭网络影音平台改造及安桥TX-NR696功能体验

也能直接传送音频到影音接收机:

家庭网络影音平台改造及安桥TX-NR696功能体验

通过安装乐播投屏等安卓平台电视客户端,

家庭网络影音平台改造及安桥TX-NR696功能体验

可实现多种网络电子设备的投屏播映,如果只有腾讯/爱奇艺/优酷/bilibili会员,但不是电视会员,投屏更能提升观赏体验。

家庭网络影音平台改造及安桥TX-NR696功能体验

Windows 10系统借助“播放到设备”功能:

家庭网络影音平台改造及安桥TX-NR696功能体验

选择接入网络的影音接收机,

家庭网络影音平台改造及安桥TX-NR696功能体验

可以实现乐播投屏相同的效果。

家庭网络影音平台改造及安桥TX-NR696功能体验

群晖、威联通等厂商的部分NAS设备,内置了视频音频解码功能。以群晖为例,NAS端启动Video Station组件,就可以在平板电脑或智能手机运行DS video访问NAS资料库。

家庭网络影音平台改造及安桥TX-NR696功能体验

不满足平板的小屏幕?那就投送到大屏幕彩电。

家庭网络影音平台改造及安桥TX-NR696功能体验

客户端将仅显示电影海报(由互联网自动获取):

家庭网络影音平台改造及安桥TX-NR696功能体验

视频则转送到电视屏幕。

家庭网络影音平台改造及安桥TX-NR696功能体验

群晖NAS开启Audio Station组件,即可成为Music Server,DS audio客户端直接播放音乐专辑,也可以隔空投放到接入网络的音频设备。

家庭网络影音平台改造及安桥TX-NR696功能体验

以上是结合此次入门级多媒体网络升级过程的简要介绍,希望春节以来坚守家中避疫的诸位,也能充分利用资源,组建适合需求的多媒体平台,排遣宅在家中的烦闷。

家庭网络影音平台改造及安桥TX-NR696功能体验

补充

Q:电视里面自带的视频软件客户端是不是和手机/PAD的账号不通用?

A:向下兼容,例如腾讯超级影视VIP可用于TV/PC/平板/手机,而腾讯视频VIP无TV权限,只能投屏到电视机。


Q:电视通过ARC传音频是不是只针对电视客户端的音频,机顶盒与蓝光播放机的音视频是不是送到功放就结束音频传输了?

A:ARC回传针对电视接收或解码音频传送影视接收机,例如TV访问NAS存储的MP4格式连续剧,TV设置音频输出为音响而非内置扬声器,那么就要由ARC经AV功放送到外部音箱。而机顶盒、XX盒子、蓝光影碟机音频由HDMI直接送到AV功放,再回传多此一举了。但如果考虑到夜间观看或节能,希望TV内置扬声器与功放发声可灵活切换,就需要要先接TV,再ARC回传影音功放。

Q:现在第三方客户端这么多高清视频资源,NAS也支持解码,蓝光影碟机的必要性是不是降低了?

A:如今视频平台和应用确实丰富,但考虑到租用带宽和服务器吞吐能力,其实哪个达到真高清?那些标称4K和UHD蓝光片源比,画质音效仍有差距。如果有欣赏CD的需求,也有DVD/BD音像素材,蓝光影碟机才有必要。如果TV不具备足够的硬解码处理能力,如今的蓝光影碟机也具有网络视频解码功能,通过USB口外接优盘或移动硬盘,或访问局域网多媒体资源。总之利用现有设备与资源作互补,减少不必要的重复投入。
