技嘉X299X AORUS MASTER主板评测:给你大师级的体验

2020-01-01 15:27:42 5点赞 11收藏 9评论
Intel第十代酷睿X系列处理器依然使用LGA 2066接口,搭配的依然是X299,虽然说Cascade Lake-X的内核其实只是修了bug的Skylake-X,但怎么说它都加了PCI-E通道,不用新的主板是不能发挥出它的全部实力的,各家都趁着机会拿出了新的X299主板,技嘉就推出了X299X AORUS XTREME WATERFORCE和X299X AORUS MASTER两款,前者是自带CPU+主板的全覆式水冷的,价格也极高,后者则相对主流一些的产品。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
其实技嘉此前有款名为X299 AORUS MASTER的主板,而X299X AORUS MASTER看名字就知道是前者的升级版本,比较明显的升级就是万兆网卡从原来的2.5GbE升级到了5GbE,无线网卡也从WiFi 5升级到了WiFi 6,主板的散热模组有所强化,24pin供电接口也改成横置的了,此外还有些布局上的小改。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验

技嘉X299X AORUS MASTER基本介绍

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
X299X AORUS MASTER是一款E-ATX规格的主板,尺寸是30.5*26.9cm,基本沿用了X299 AORUS MASTER的设计,鳍片式散热器可以说是技嘉这代主板上比较统一的一个设计风格,和传统的铝压散热器相比鳍片式散热器的散热面积要大好几倍,散热效率更高,可以有效降低主板供电电路的负载温度,当然它也有着容易受压变形和成本高的缺点,现在X299X AORUS MASTER还用热管把三个鳍片散热器和南桥散热器连在一起,组成一个巨型散热器。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
和它的前辈X299 AORUS MASTER一样,主板的背板I/O接口和音频电路部分都有装甲保护,而且还预装了一体式I/O背板,省去用户自己安装的麻烦,主板配有金属背板,可以有效防止主板弯曲变形,还可以保护背部的电子元件,并有一定的辅助散热作用。

内存接口

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
LGA 2066 CPU插座两侧各有四条DDR4内存插槽,全部都是单边卡扣设计并且有合金装甲包裹 ,可有效防止PCB变形扭曲,同时屏蔽可能出现的电磁干扰,技嘉给出官方内存频率支持写得比较保守,Skylake-X支持DDR-2666,Cascade Lake-X则支持DDR4-2933,实际上它可支持DDR4-4333+的内存频率,最大容量256GB。

PCI-E插槽

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
主板提供了四条PCI-E x16插槽,均由CPU所提供,全部都有合金装甲加固,可有效强化PCI-E插槽的强度,以避免用户在安装显卡时用力不当所造成的损害。由于LGA 2066的CPU的PCI-E通道数有48条、44条和28条三种可能性,所以PCI-E插槽的工作状况会比较复杂。
当使用48条PCI-E通道的CPU时,PCI-E插槽可工作在x16/x0/x16/x8或x16/x8/x8/x8模式;
当使用44条PCI-E通道的CPU时,PCI-E插槽可工作在x16/x0/x16/x4或x16/x8/x8/x4模式;
当使用28条PCI-E通道的CPU时,PCI-E插槽可工作在x16/x0/x8/x4模式,第二条PCI-E插槽是完全失效的。

存储接口

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
主板上有三个M.2 22110接口,全部都配有M.2散热器,散热器是比较厚那种,热容和散热面积都比较大,这三个M.2接口中的第一和第三个是由CPU所提供的,当使用28条PCI-E通道的处理器时这两个接口会直接失效,第二个是有PCH所提供的,只有他可同时支持PCI-E 3.0 x4和SATA 6Gbps,另外两个都只支持PCI-E 3.0 x4。
SATA 6Gbps接口有8个,全部都是由PCH所提供的,板载USB扩展接口方面,由ASMedia ASM3142芯片提供一个前置USB 3.2 Gen 2 Type-C接口,有两个USB 3.2 Gen 1的扩展针脚,其中主板右下角那个是支持QC 3.0的,手机插到它扩展出来的接口的话就可快充了,主板底部有三个USB 2.0扩展针脚。

背部I/O接口

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
主板采用一体式I/O挡板,配备了两个USB 2.0接口,六个USB 3.2 Gen 1接口,一个USB 3.2 Gen 2 Type-A和一个USB 3.2 Gen 2 Type-C接口,网络部分包括一个Intel I219V千兆网卡,一个Aquantia AQC111c 5GbE网卡,Intel AX200无线网卡,支持WiFi 6和蓝牙5.0,音频接口包括一个光纤S/PDIF输出和5个镀金的3.5mm口,两个按键分别是清空CMOS和Q-FLASH PLUS,它配合旁边有标识的USB 2.0接口可以在不安装CPU、内存、显卡的情况下刷入新BIOS。

主板其他细节与拆解

技嘉X299X AORUS MASTER主板评测:给你大师级的体验

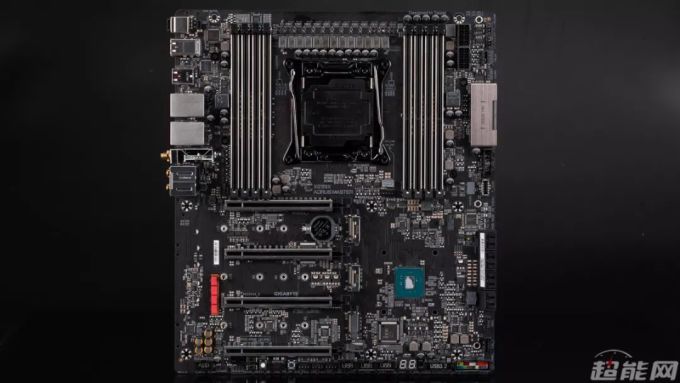

去掉全部散热器后的主板PCB,PCB是八层的,采用两盎司铜设计

12+1+1相供电设计

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板为了喂饱18核的酷睿X处理器采用了12+1+1相供电,12相核心供电,1相VTT供电和1相辅助供电,其中核心和VTT供电被布置在主板顶部,辅助供电则在CPU与PCI-E插槽之间,CPU供电接口则采用了双8pin,这两个接口位于主板24pin供电口旁边,这样的布局更便于玩家集中走线,24pin接口横置这点其实有好有不好,好处就是走线会更好看,坏处就是这样的设计对小机箱不太友好,当然买X299主板的基本也会配个大机箱的了。
主板的8pin和24pin供电都使用了金属装甲包裹,可以提升接口耐用性还有一定的辅助散热作用,技嘉这款主板采用实心供电针脚插座设计,和传统针脚相比有更大的接触面积,所以阻抗更低,导电性更佳,并且可以降低重复拔插所带来的金属损耗。
12相CPU核心供电,每相供电配备一个英飞凌的TDA21472 OptiMOS,单颗最大输出电流是70A,PWM主控是IR35217,它是一颗6+2相的供电控制器,配合倍相器来驱动CPU的12相供电,6个倍相器位于主板的背面,全板使用富士通的FP系列电容。

主板散热模组

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
X299X AORUS MASTER主板上这个散热器也堪称一绝,虽然他没有像X570或者TRX40那样用上主动式散热器,但是就散热面积而言在主板中绝对是数一数二的,它用了在主板上比较少见的堆栈式鳍片散热器,比传统的铝压散热器有更大的散热面积,而且这样的鳍片散热器还有三个,除了一个是直接压着CPU供电之外,另外两个都是通过热管相连的,这主板一共用了三根6mm的热管把这三个鳍片散热器和南桥散热器连在一起,形成一个巨大又复杂的散热系统。

独立声卡级的音频系统

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
音频电路位于主板左下角独立,不仅使主板音效更为纯净,还有效强化主板外观,使整个电脑看起来更炫酷。主板使用Realtek ALC1220-VB音效芯片,支持环绕声和DSD,后置音频输出电路配备ESS 9218 Sabre DAC芯片,提供无损信号转换,并能带动600Ω高阻抗耳机。并由TXC振荡器为数字类比转换芯片提供精确的触发时间,加上尼奇康和WIMA的音频电容提供通透且平衡的声音。

主板上其他的一些东西

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
主板底部其实是有电源开关和重启键的,不过这两个按键做得比较小第一眼容易被忽略,旁边哪两个开关一个是BIOS切换器,可以手动在主BIOS和备用BIOS之间切换,而另一个则是Dual BIOS功能的开关,主板上有两组12V RGB和5V ARGB的灯带接口,一组位于主板左下角,另一组位于主板右上角。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
刷BIOS的时候有一定概率出现意外,写入中途一旦出问题主板就会故障无法启动,传统主板如果没有双BIOS的话估计就得返厂修了,不过技嘉X299X AORUS MASTER主板支持Q-Flash Plus技术,即使主板在没有CPU、内存、显卡的情况下都能够刷BIOS。

要使用此功能的话你要准备一个FAT或者FAT 32格式的U盘,下载BIOS并重命名为“gigabyte.Bin”放到U盘里面,把U盘插到I/O挡板上的有BIOS USB标记的接口并按下主板上的Q-Flash Plus按键,接下来你只需要等待BIOS写入完毕,主板正常启动就可以了。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
标准的USB 3.2 Gen 1接口是不支持QC3.0的,想要支持就得配备专用的电路去握手并提高接口输出功率
技嘉X299X AORUS MASTER主板评测:给你大师级的体验

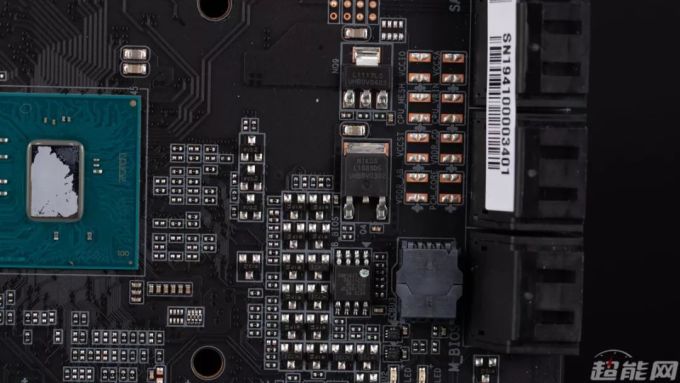

在SATA接口旁边是有准备电压测量点的,不过感觉用起来可能会有点麻烦

主板上的灯光

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
X299X AORUS MASTER主板是配有RGB Fusion灯光系统,在主板的南桥、I/O装甲和音频电路位置配有RGB LED灯,在加上各两个的RGB和ARGB扩展接口,可以打造出不错的RGB灯光系统,灯光效果可通过配套的RGB Fusion软件来控制,还可以通过该软件同步技嘉的显卡、内存、散热器和各种外设的灯效。

主板BIOS介绍

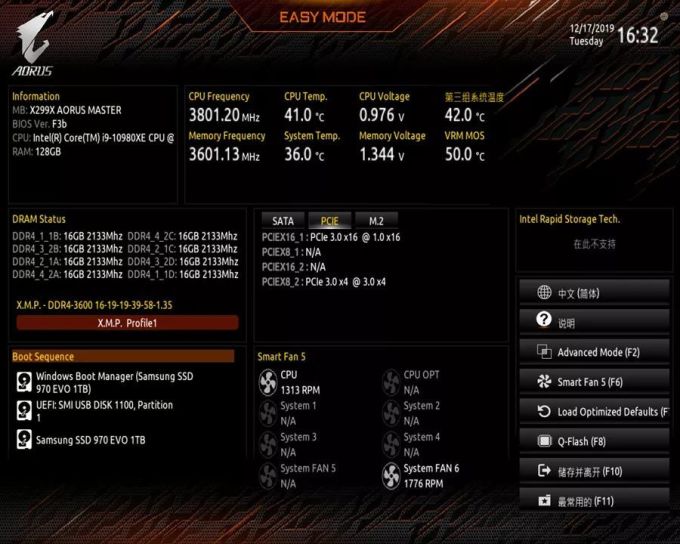

现在图形化的BIOS方便了我们的使用。技嘉X299X AORUS MASTER主板的BIOS拥有简易模式及高级模式,方便玩家做简单或复杂的设置。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验

在简易模式中,我们可以查看当前CPU、主板、内存、SATA/M.2/PCI-E插槽的状态,可以轻松的开启X.M.P.以及启动磁盘的顺序,也可以控制各个风扇的转速。如果要超频的话就得进入高级选项了,超频相关选项都放在Tweaker菜单下,BIOS内置最常用收藏夹功能,可以把一些常用的选项放到里面,这样就不需要一层层的去翻BIOS的菜单了,把光标移到某个选项上然后按下Insert键就可以把这个选项移入/移出最常用菜单。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉X299X AORUS MASTER主板评测:给你大师级的体验

Core i9-10980X超频测试

我们使用最新的第十代酷睿X系列处理器的Core i9-10980X来考验这款主板的超频能力,为了压制这颗18核处理器我们已经动用了360冷排的九州风神堡垒360RGB v2一体式水冷散热器,但是依旧没法很要的压制超频后的Core i9-10980X。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
基本上用AVX指令的AIDA 64 FPU负载的话,能跑到4.2GHz就是极限了,CPU温度已经相当之热,部分核心温度已经达到100℃,此时CPU核心电压1.05V。
技嘉X299X AORUS MASTER主板评测:给你大师级的体验
如果单纯想过R20测试的话其实可以超到4.8GHz,电压要加到1.2V,说真的这样的频率下AVX负载不能持续太久,因为实在太热了,所以我们建议把CPU频率设置到4.8GHz,但AVX偏置要设置到6,AVX512偏置可能要设置得更高。

高阶X299主板实力者

技嘉X299X AORUS MASTER主板评测:给你大师级的体验
技嘉这款X299X AORUS MASTER主板售价是4998元,说旗舰产品肯定算不上,不过怎么说也是一款高阶X299产品,12相的CPU供电足够现在18核酷睿X处理器使用,长期超频使用也毫无问题,主板为VRM供电准备了一个相当庞大而复杂的堆栈式鳍片散热器,保障供电电路不会过热。
扩展能力方面,主板提供了4个PCI-E x16插槽,可以安装各种扩展卡,新的X299主板都提供了两个直连CPU的M.2接口,这样M.2 SSD可以享受更低的通信延迟,而且同时安装多个M.2 SSD的时候就不用挤那条狭窄的DMI通道了,网络方面主板除了传统的千兆网卡之外,还有5GbE的有线网卡和WiFi 6无线网卡,有丰富的网络扩展能力。前置USB 3.2 Gen 1接口支持QC 3.0算是它的一大特色,因为需要专用的供电电路所以不是每块主板都可支持的,用了它你手机插电脑时也可以快充了。

没有USB 3.2 Gen 2x2接口可以说是这主板的一个小遗憾,但现阶段这个接口比较鸡肋,因为支持它的设备甚至比雷电3都要少,X299X AORUS MASTER虽然也没有雷电3,但是主板上有扩展接口,可以通过扩展卡的形式提供支持,当然这个扩展卡要用户自己购置了,总体来说X299X AORUS MASTER是一块不错的高阶X299主板,有不错的竞争力。
