外星人笔记本拆机眼控仪——行动不便患者的福音

购买理由

去年上网无意中听说有网友改造外星人笔记本拆机眼控模块

当时觉得作为VR和驾驶类游戏的扩展硬件挺不错的

但是不能集成在头戴VR里感觉意义不大

前段时间想把一个闲置拆机主板送给一行动不便的朋友，突然想起这个东西

干脆搞一个一起拿过去，本身也好奇这玩意到底用起来怎么样

欧卡眼动仪应用

眼动仪FPS类游戏辅助瞄准

硬件准备

本来打算看看网上有没有成品，记得当时拆机才100多。想着过2年应该更便宜了组装一下应该也就200-300吧

结果不但模块涨价，组装成品更是从600涨到1300

这就很尴尬了

而且这只能笔记本使用，如果台式机想用，还要额外花钱破解驱动

这还搞出DLC来了。

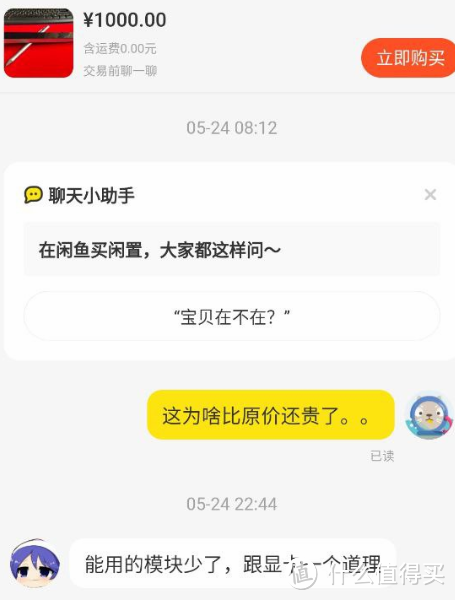

那就小黄鱼淘个二手吧

感情这玩意成理财产品了，也跟显卡一样能挖矿是咋的？

干脆自己DIY好了。毕竟只是物理转接不需要芯片，没啥技术含量。

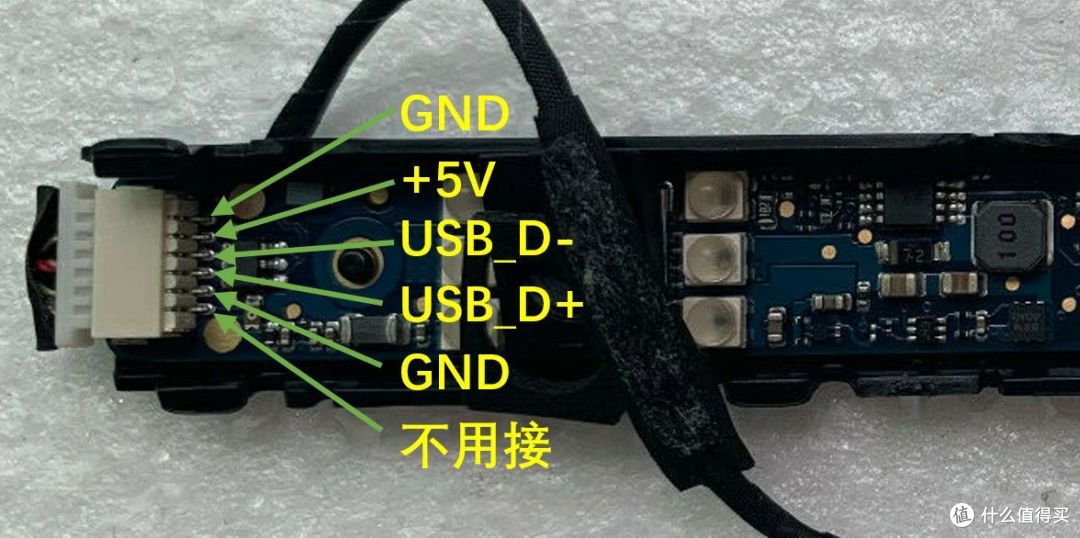

网上大佬发的线序，侵删

模块是 Alienware 17 R4上的0XCMKD

注意，其他型号的不能用，tobii官方也只有4C和专业版支持眼球控制，5只能玩游戏用！

毕竟几万刀的医用设备还要卖不是嘛~

照着线序做个转接板转成type c 母座——板线分离好处多

pcb线路太简单就不放设计图了

转接板PCB

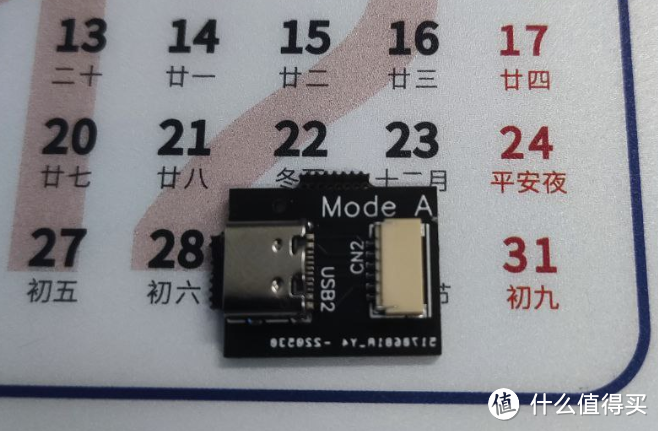

焊上座子

上机测试

运行一段时间温度将近50度，所以如果用塑料外壳的话可能会过热

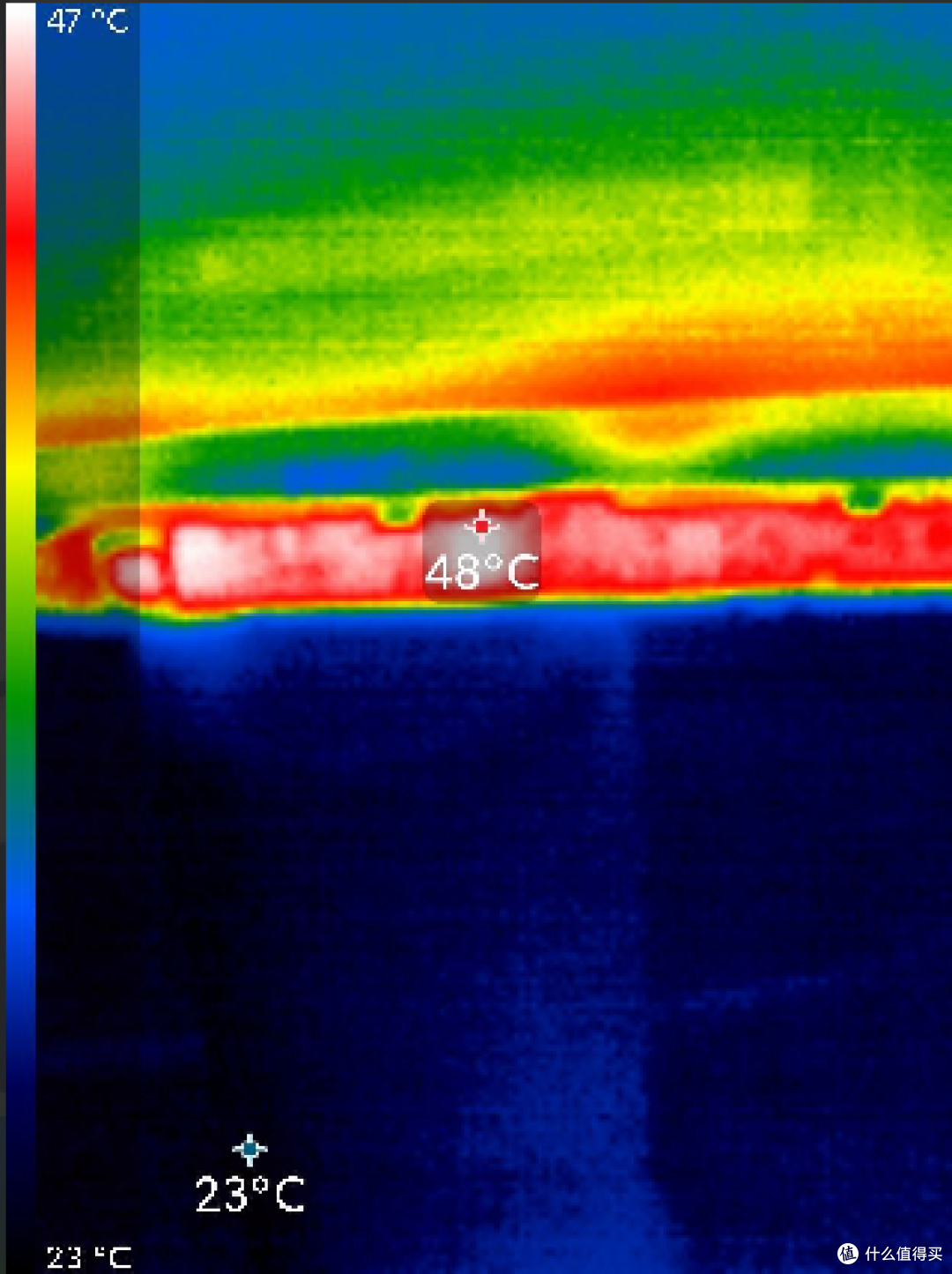

裸板运行15分钟左右

这里建议用铝制外壳

装上铝壳后温度降低10度，这肯定不会过热死机了。

然后将滤光片盖上，两边装上堵头就OK了。

滤光片按PCB买，买短了

运行测试

官网下载Tobii眼动追踪核心软件 v2.16.8安装运行会进行校准流程，然后就可以开启眼控了。

(在校准和使用过程中，头部都是可以转动的)

win10（1803以后）和win11都自带目视控制， 直接打开选项就能用了

“设置”>“轻松使用”>“交互”>“目视控制”，然后启用“使用目视控制”选项

开启后屏幕上会出现眼控菜单栏

第四个多功能菜单比较好用

方向键可以精确调整鼠标位置

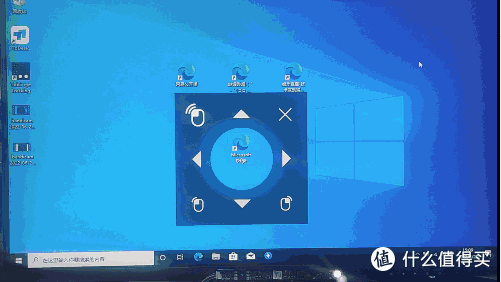

放一个演示图片，网站限制文件大小图片经过加速剪辑。

使用总结

1.软件不破解的话只能小屏幕使用（小于21寸）

2.屏幕边缘精度不够，尤其大尺寸显示器。欧卡这种辅助转换视角可以，射击类想眼神爆头有点难

3.软件定位原理类似勾股定理，如果每次坐的位置差太多需要从新校准

4.操作繁琐

但是，对于渐冻症、脑瘫或者其他行动不便患者却是从无到有质的区别！

眼神可以控制智能家居、上网、玩游戏？和其他人沟通

几百块就能实现，普通家庭也能完全负担的起

这在十年前简直不敢想，不得不感叹科技的进步

而且相对复杂的操作可以用bat、python或者按键精灵写成脚本一键执行

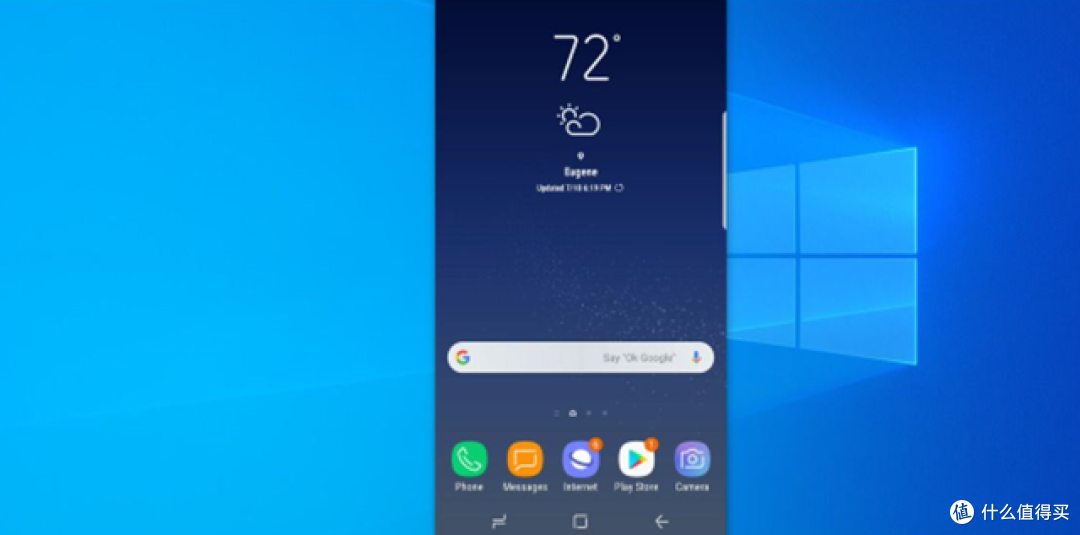

把闲置安卓机用adb远程控制的话就得到了一个眼控手机

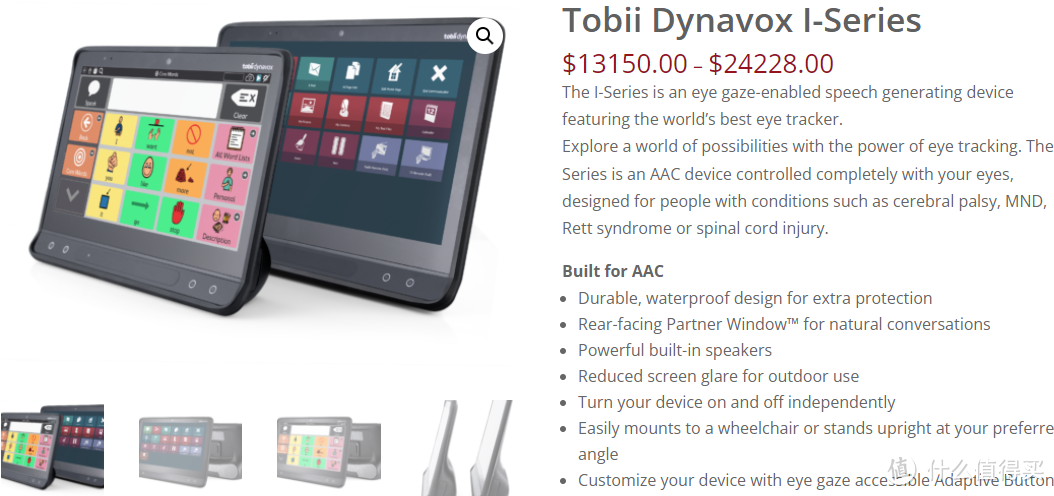

又比如像专业级设备这种图标交互完全可以用网页少量代码来实现，

这种大图标也不存在精度问题

充分发挥想象力，能做的事情还很多。

而相比专业级1万多美元设备几万美元配套软件

2千块左右的4C显得非常划算，AW拆机模块性价比更高

我觉得完全符合本站宗旨

如果有需求真的值得买！

另外破解大屏这里就不做讨论了，该模块大屏边缘精度不行

个人觉得比较适合搭配平板电脑或者便携显示器，通过支架固定在床头。

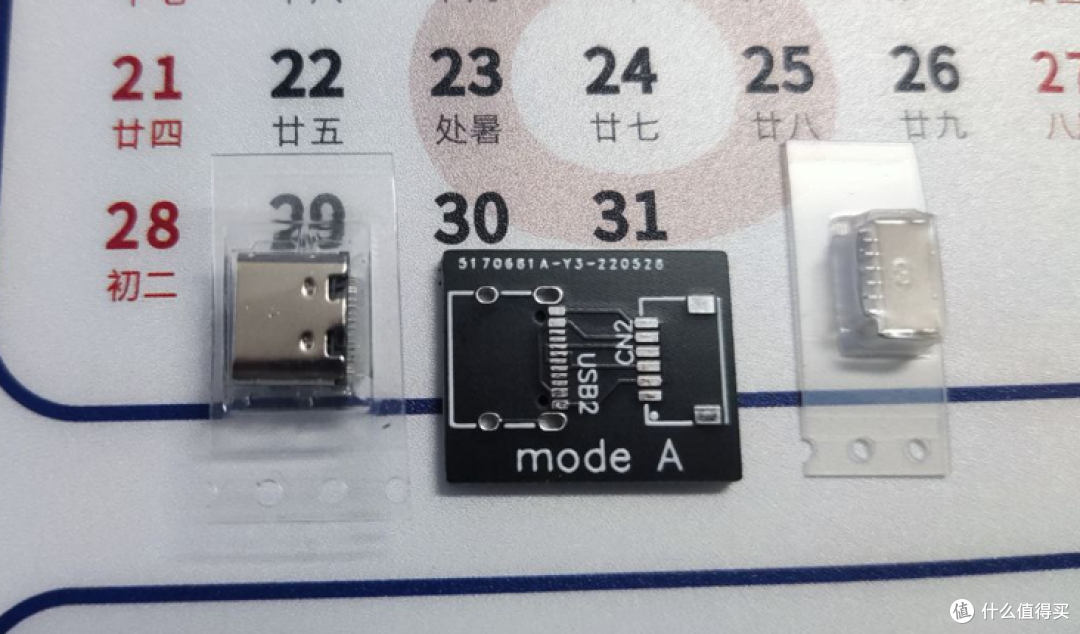

最后白嫖的转接板套料还剩几个，有需要的免费送了（注意是转接板啊！）

两个座子用锡膏焊上就能用了

家里有患者又不方便焊接的，可以抽时间帮着焊好

至于臭打游戏的

出门左转tobii 5，一千多贵了点但是性能更好

把资源留给有需要的人

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
