DIY个超大储能电池盒，低成本，使用场景丰富

最近子川弄到一批聚合物电池，着手搓了一个大容量便携电源，要求使用场景丰富，户外露营，夜钓照明，家庭简易储能，路由器/鱼缸水泵照片供电，可调节电压等功能，根据这个要求进行设计，现将制作过程简单汇报。

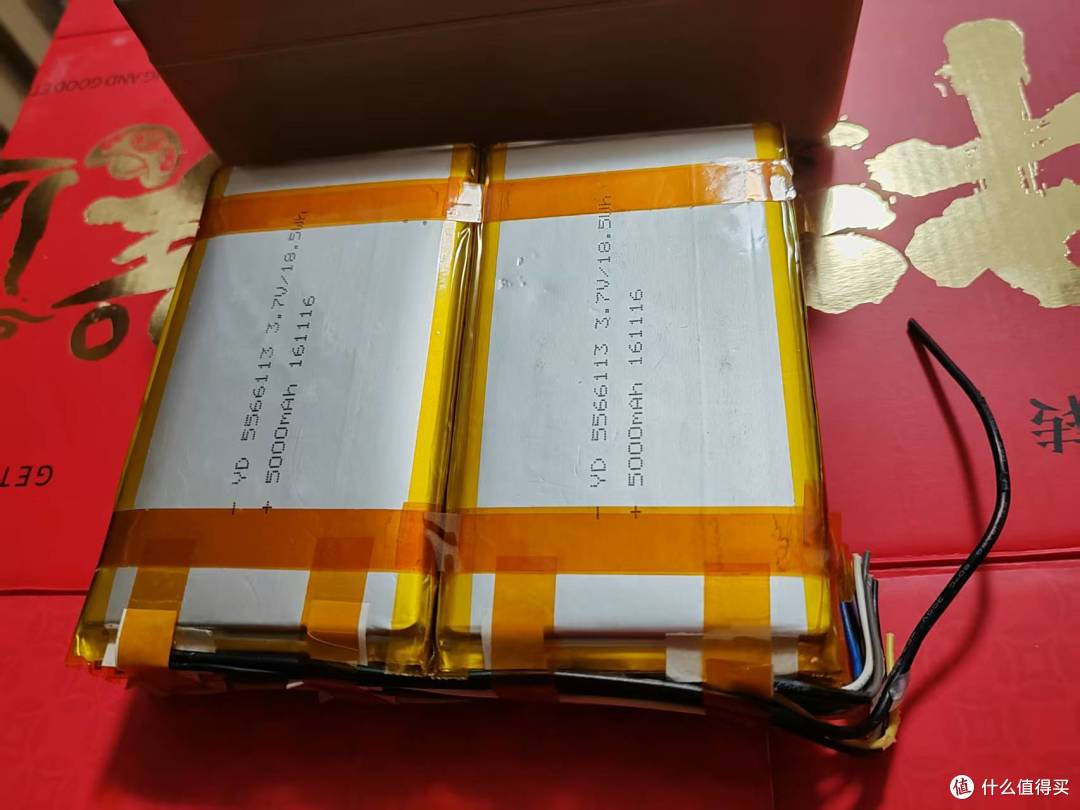

公司废弃的电池包，部分鼓包，基本都还能用，捡了

☀️材料清单

• 1️⃣ 聚合物电池18片 5000mah/片（共9Wmah）

• 2️⃣ 12V锂电控制板、12V转5V充车

• 3️⃣ 户外防水接线盒 尺寸200*120*75

• 3️⃣电压显示/电压电流表

• 3️⃣ DC充放电头、接线柱

• 3️⃣ 调压板

• 3️⃣ 按键开关、导线若干

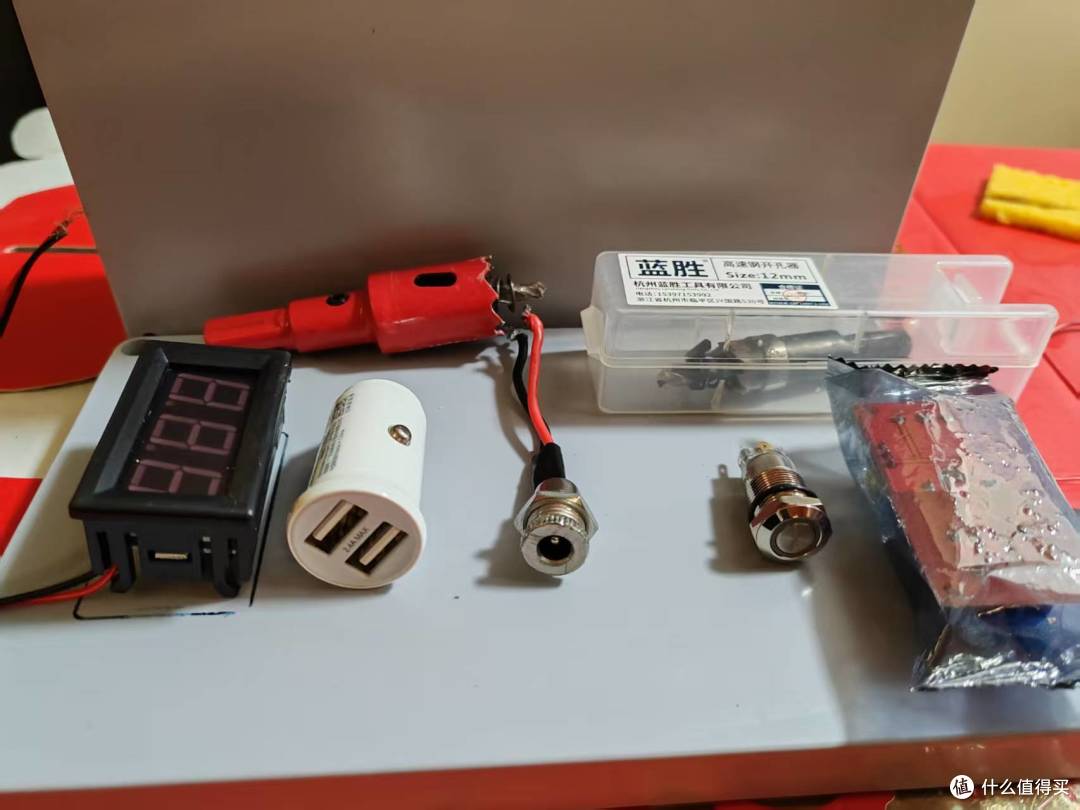

以上材料均为日常签到红包采购

平时的签到红包都用来买一些小配件，这时候根据自身规划挑选出来相关的材料，缺少的一些配件临时采购，以上都是平时采购的，除了电压表是临时购买，后面做了升级，又采购了电流电压显示表。

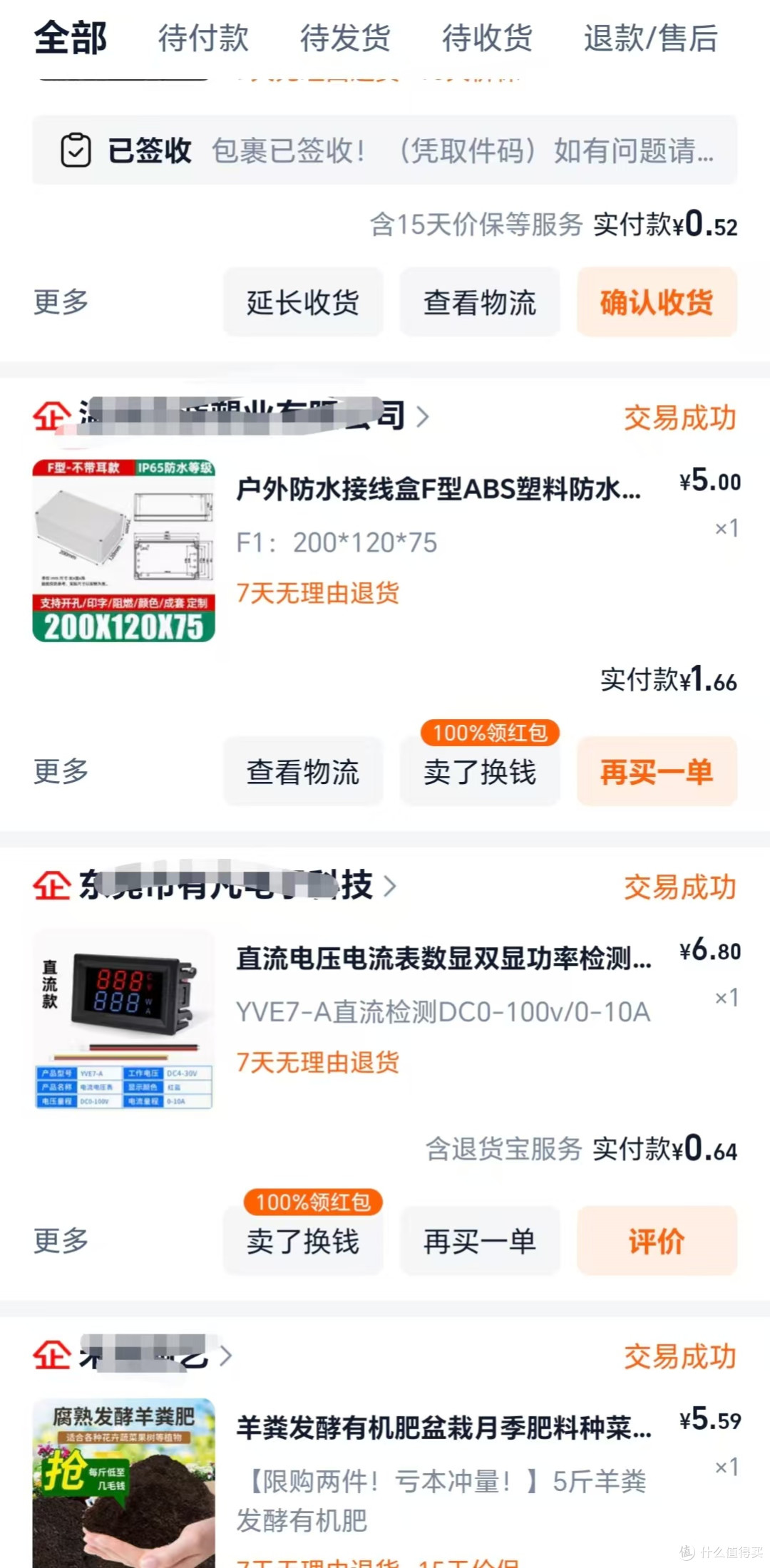

每天的签到红包一定要好好利用，有惊喜

因为是采用12V的锂电控制板，所以设计成六并三串，5000mah电池，18块90000mah，手里电池只多不少，不再做大是为了考虑便携性，太大不方便携带。

因为手里没有点焊机，只有签到红包买的电烙铁，为了不虚焊，所以将所有电池接线处打孔窜铜芯线。

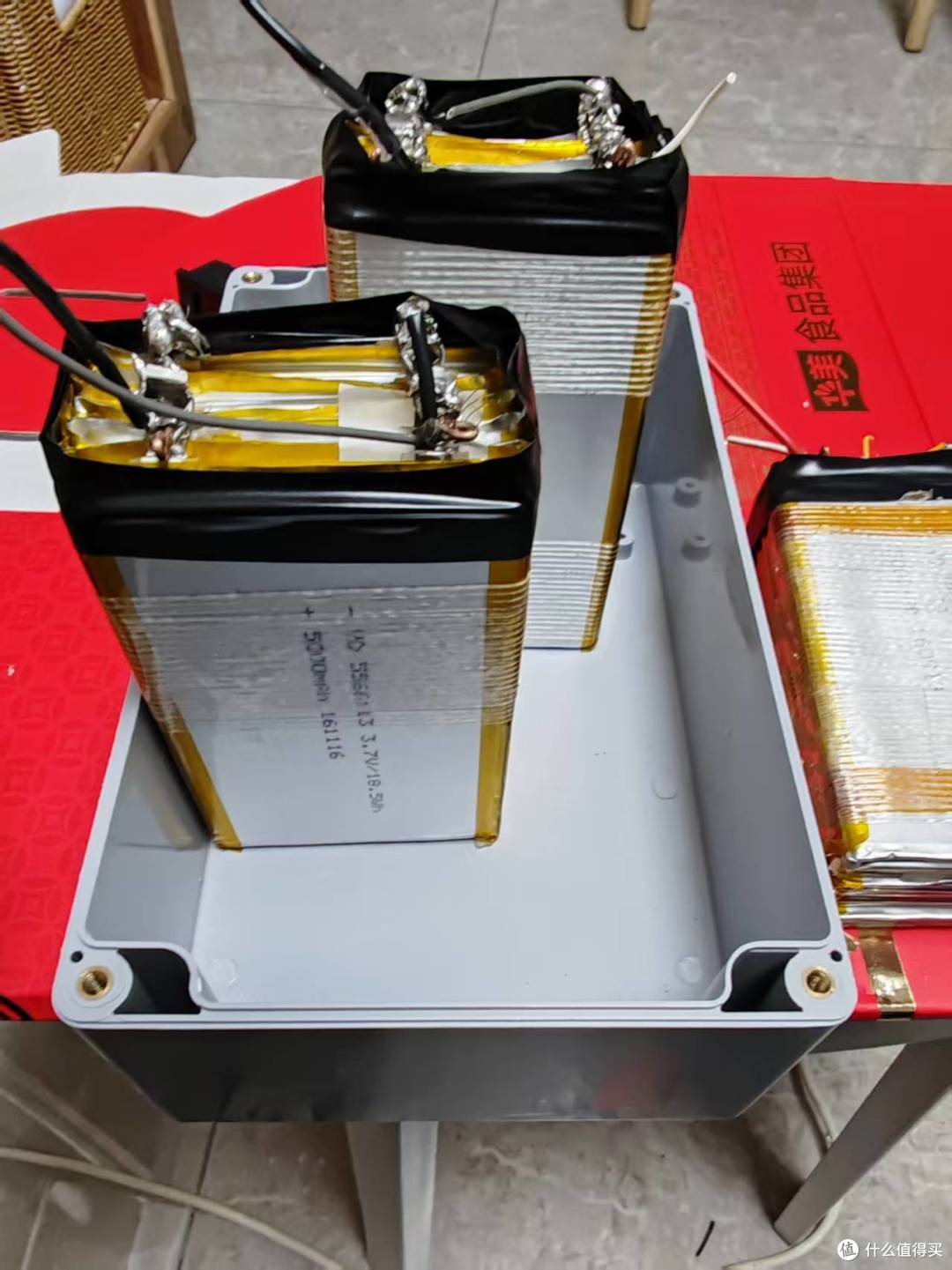

日常DIY没点焊机确实不太方便，有啥用啥，办法总是有的

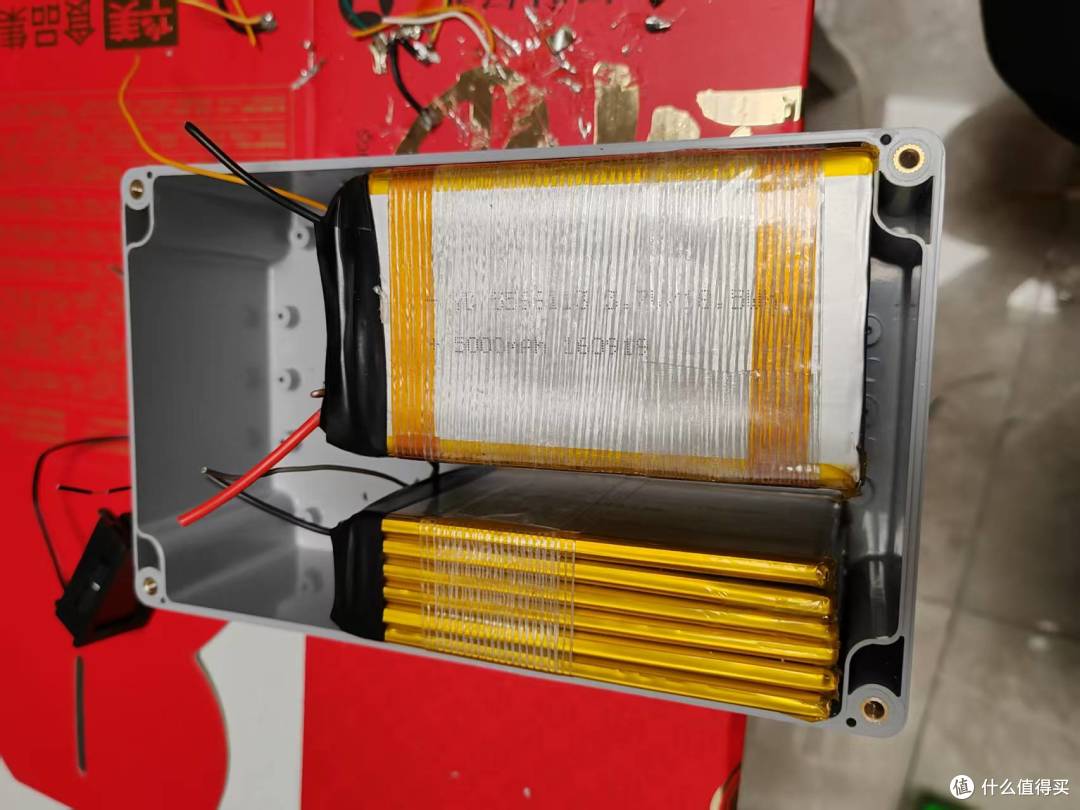

做好的电池组先放进接线盒布局和方向

布局确认好后再焊接电路板

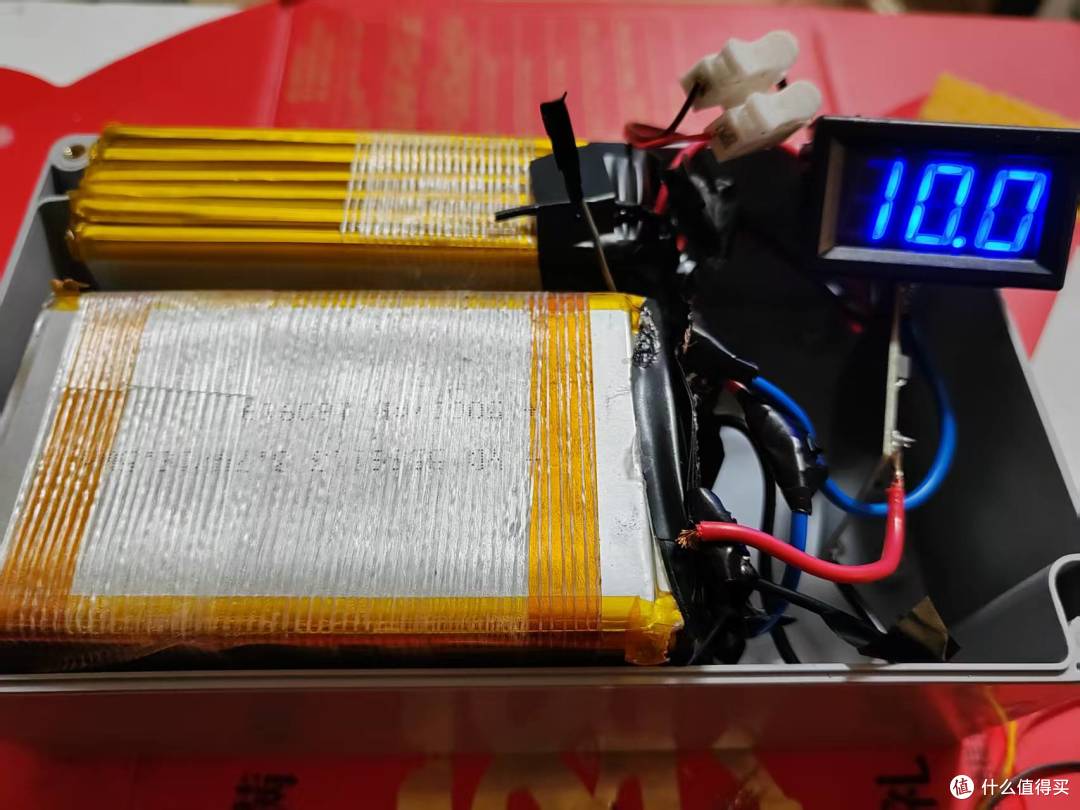

测试电量显示检测是否正常

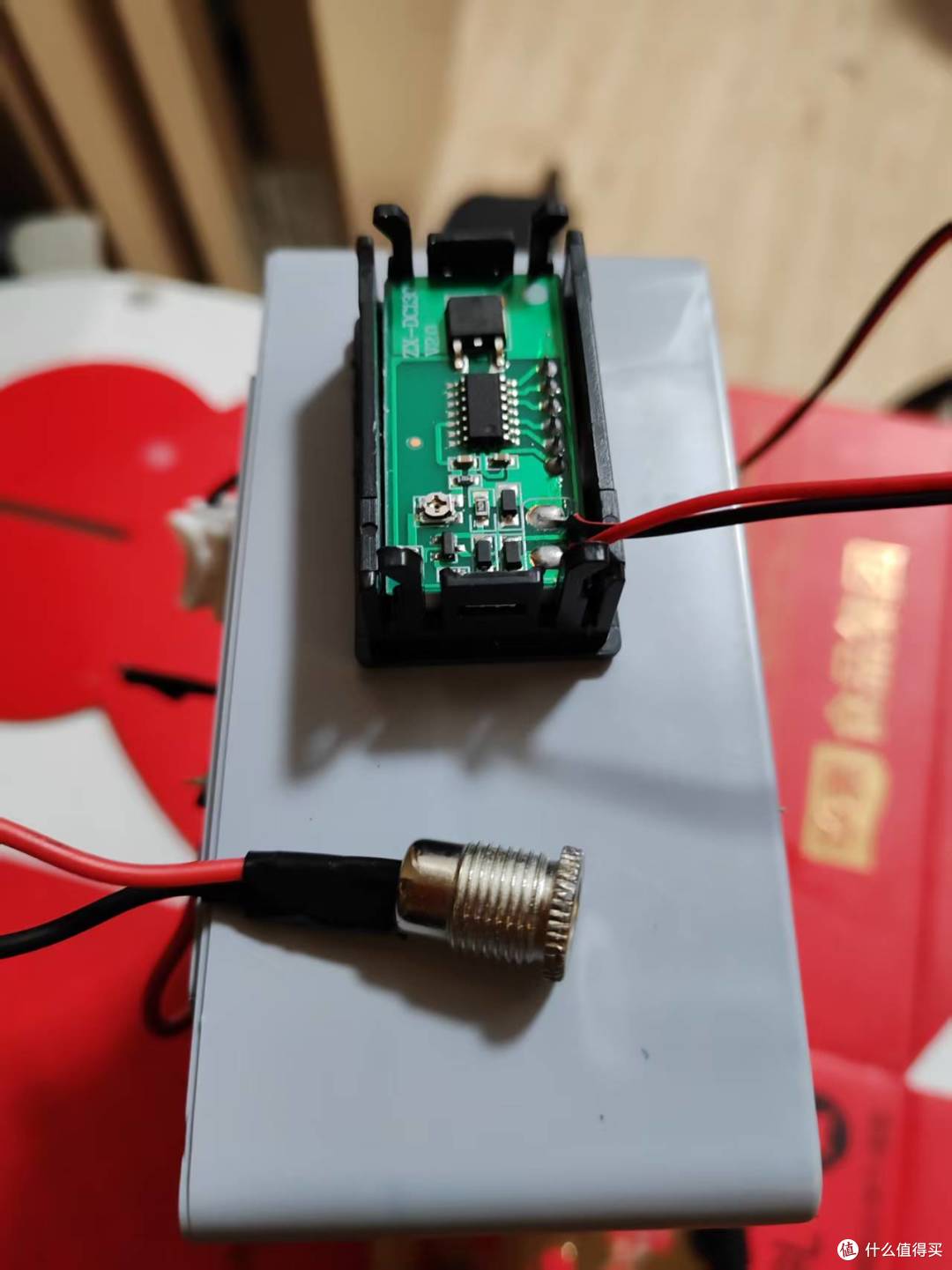

规划开孔位置和充放电接口位置

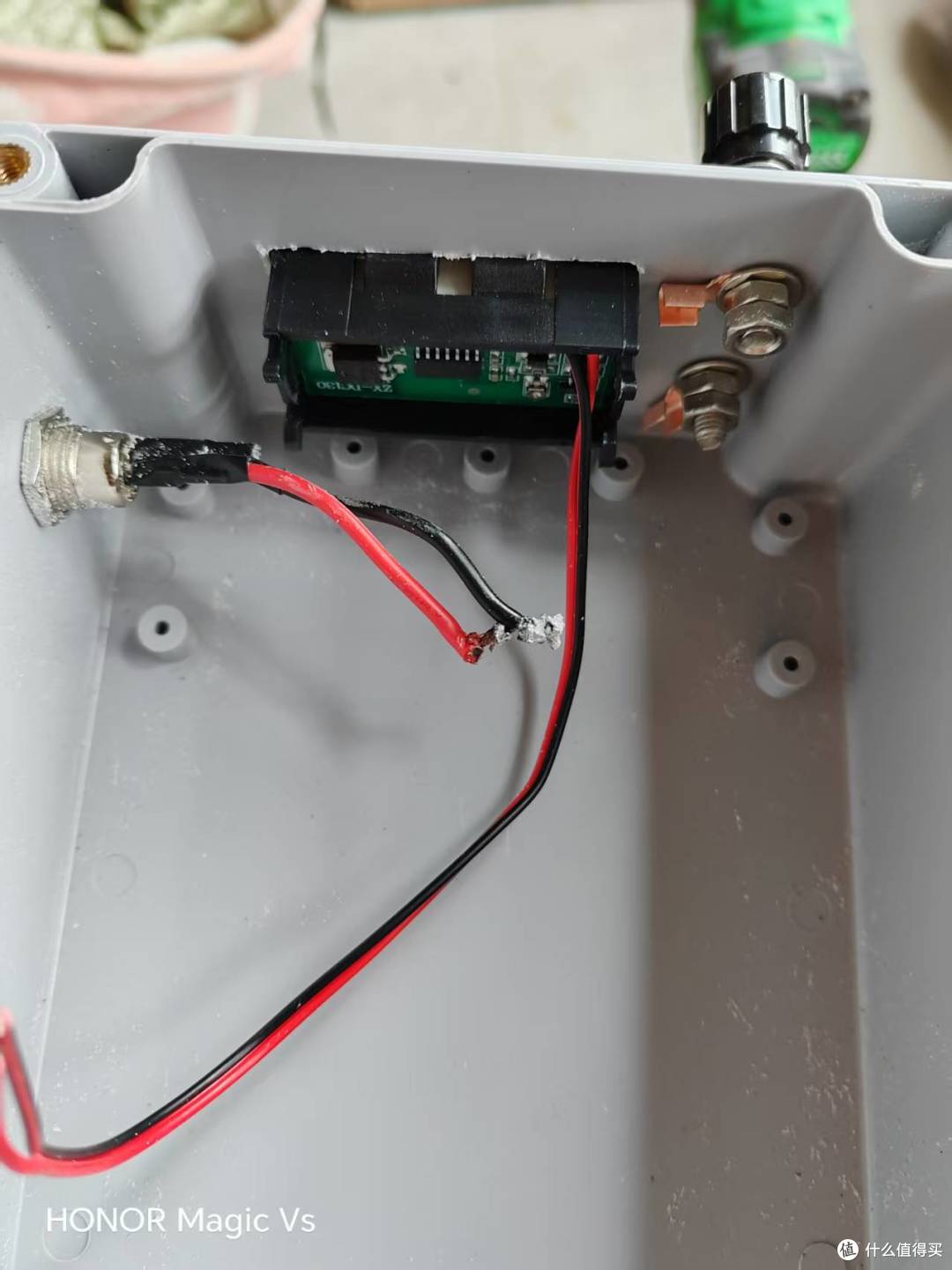

安装，省略手搓过程，一定要开小点，慢慢扩，免得开大了麻烦

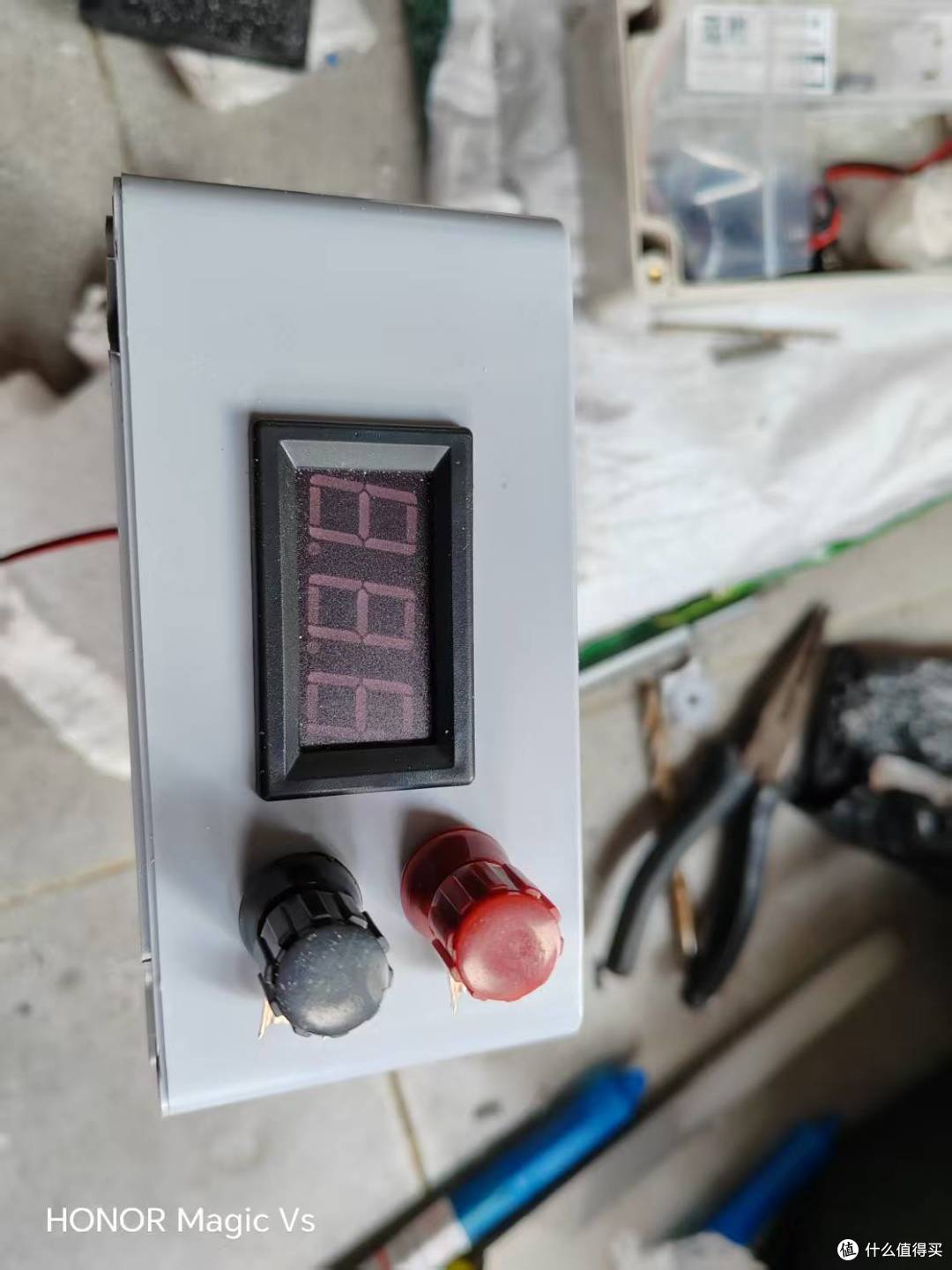

开孔，安装

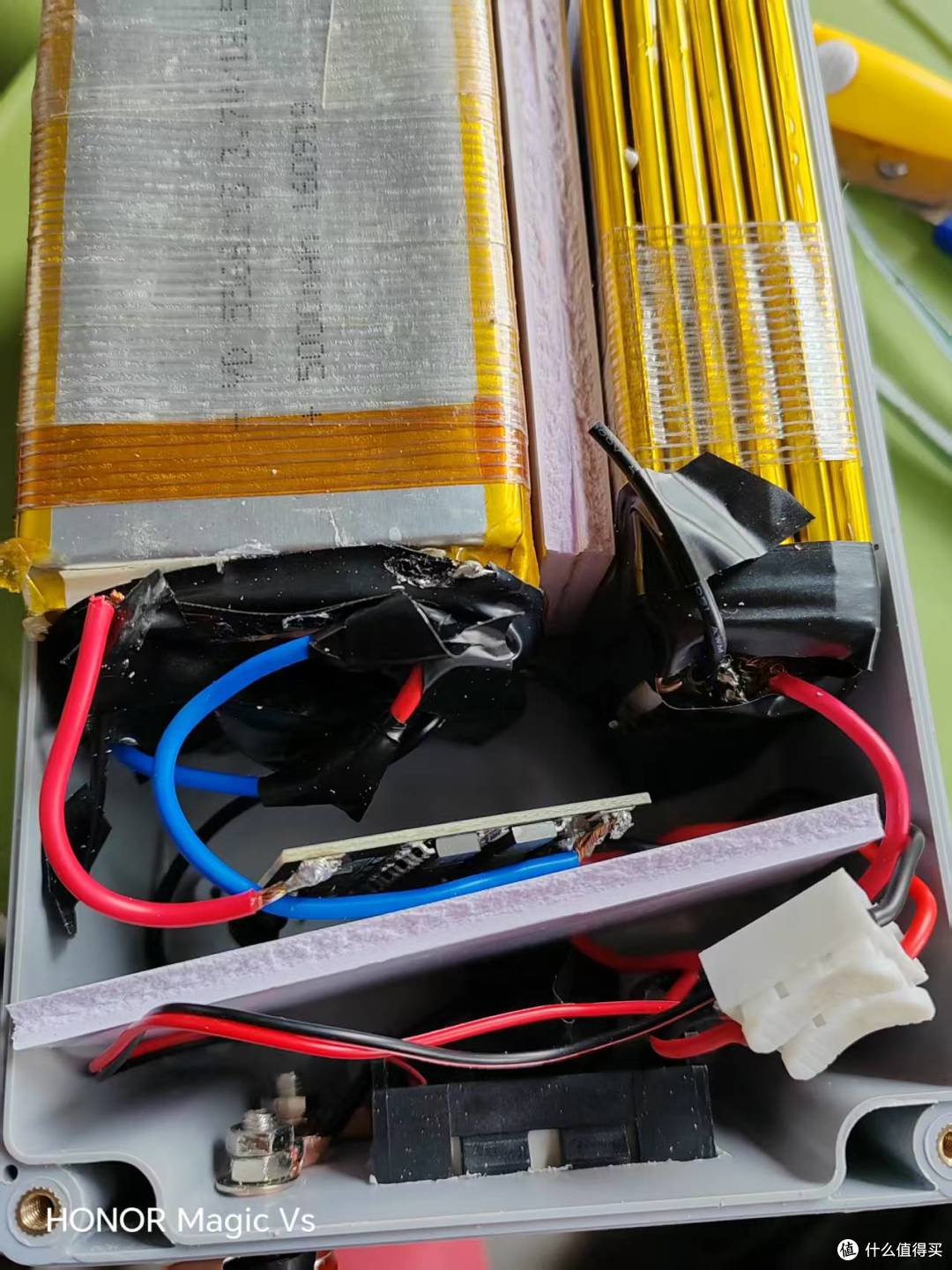

确认没问题后接上电池包，做好隔断和防位移，可以用水晶双面胶粘

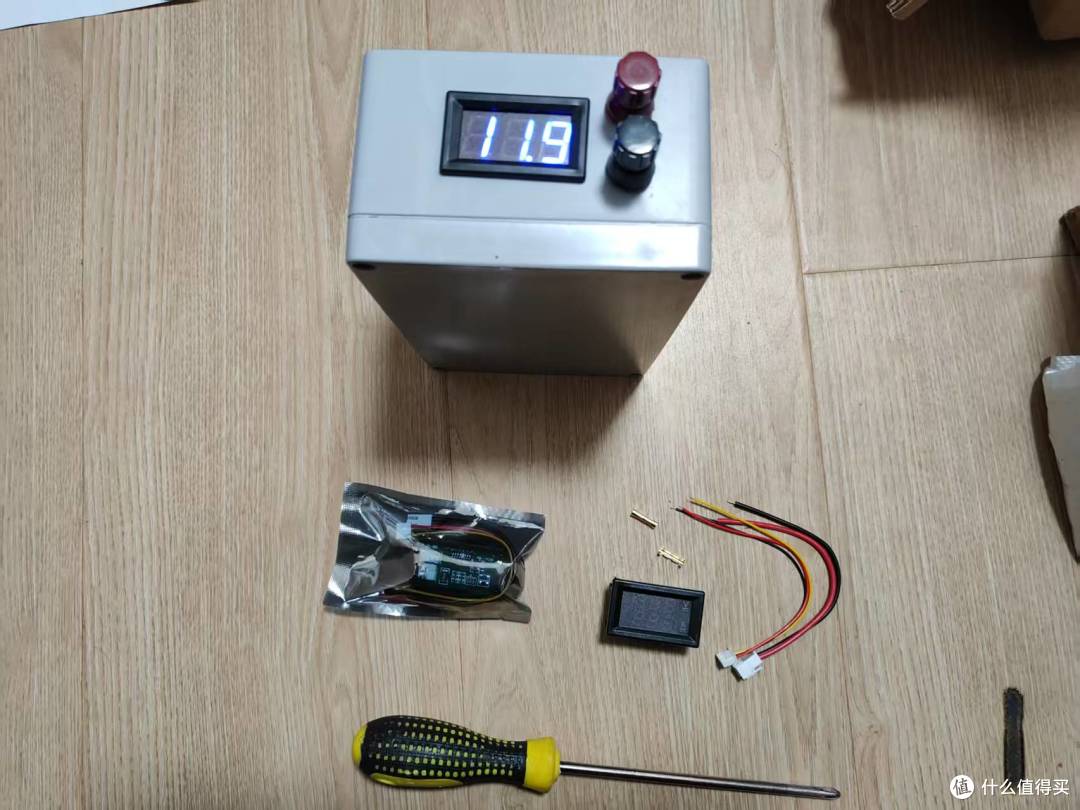

封装后的成品，因为当时买的是电压表，没电流显示，所以做了次小升级

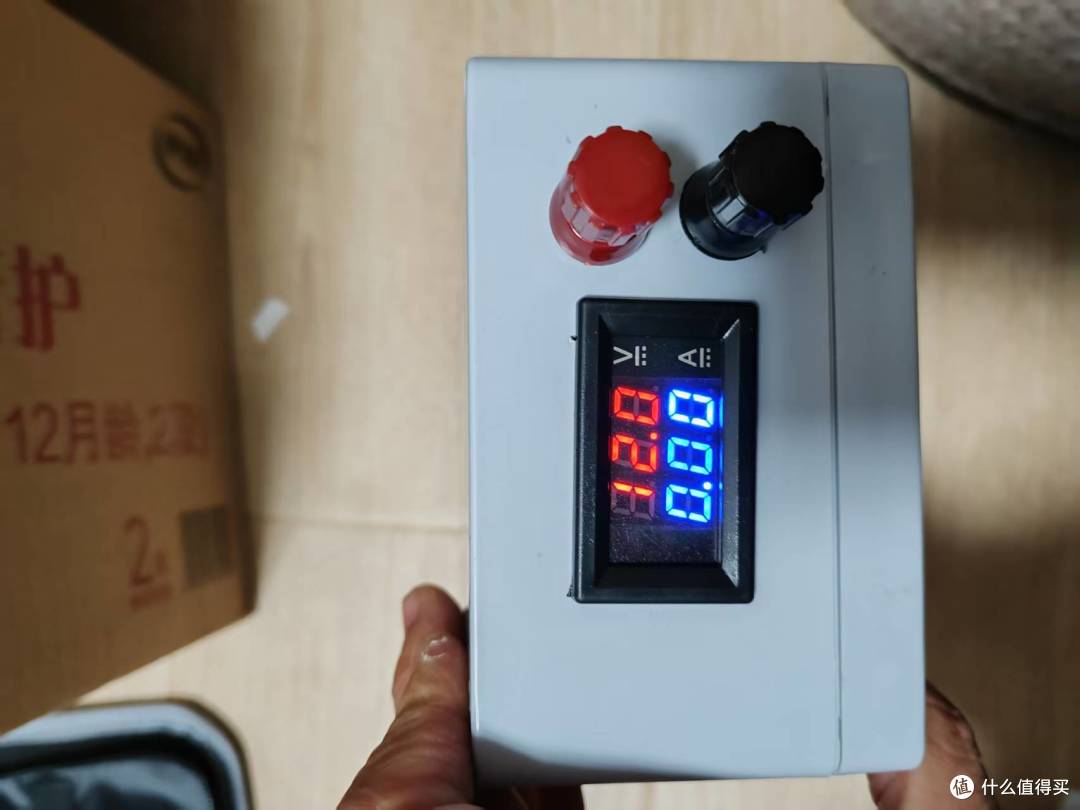

升级后的成品，电压有了，电流也有显示了

上负载测试，露营串灯显示负载0.2A，亮几天都没问题

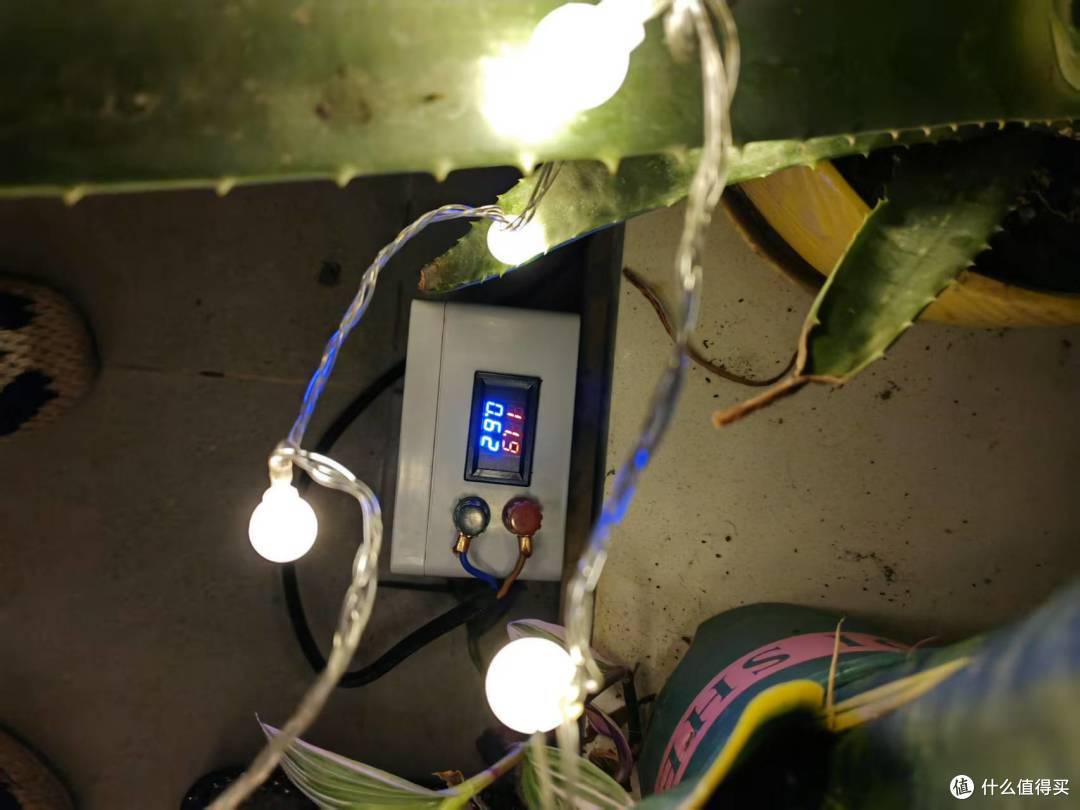

同时接上过滤和串灯，负载0.62A，用了一天一夜还有电

子川的原生缸，用的过滤是12V的水泵，冬天没怎么打理，所以请忽略缸体卫生

对比了一下安克同款9W容量的使用说明，觉得还有很大的操作空间

本次DIY便携电源盒累计花费不足20元，主要花费是电源板，其他材料都是平时签到红包低价采购利用，省钱的最关键是利用了旧电池，这个不可复制，当然大家要是想做也可以，利用平时红包入手的18650电池也可以的，就是焊接要注意。

本款便携电池还可以再升级，因为做的是便携户外电源，所以要考虑携带性，目前计划采购皮质拉手，回头装上携带上面就会更方便了。同时计划在采购一块太阳能板，放阳台利用太阳能板发电，这个便携电源做为储能电池使用，组建简易供电系统，为阳台鱼缸和照明供电。
