8月底这个节点，机械圈有三拨人同时在焦虑：开学大三准备接触专业课的、刚入职被师傅带着画图的新人、还有毕设马上开题的。我翻了下最近全网的内容，发现大家卡住的地方出奇一致——不是建模，是出图。
连培训班广告都知道拿这个当卖点。8月20日微博上有机构招生，口号就是"十几天让你从零基础小白变身能出图的准工程师"，课程清单里工程图单独占一格，和草图、装配体、钣金并列。微博培训机构比谁都精，他们知道"会建模"卖不上价，"能出图"才是上岗的分界线。
数据也站在出图这边
我把B站按收藏量排了个序，结果挺说明问题：出图方向的教程，收藏量比很多建模教程都高。讲"快速出图技巧与作图规范"的老视频，2020年发的，到现在48万播放、2.6万收藏；工程图速成教程35万播放、2.4万收藏；两个教"SW工程图转CAD"的视频，加起来1.4万收藏。小红书上收藏破千的，也是"一分钟摆脱手动标注尺寸""模型转工程图"这类。
为什么收藏这么高？因为建模的天花板是可见的——拉伸旋转扫描，练几个月就熟了；但出图没有统一天花板，每家公司有自己的模板、线型、标注习惯，新手每换一家就得重学一遍，所以永远有人在搜、在收藏。评论区也很真实：有人问"修改过的总绘图标准，怎么每画一个零件都要重新选一次"，有人问"为什么我的粗糙度标注倒三角的线是断开的"，还有一排人排队"求工程图模版"。哔哩哔哩
这些坑我归了四类，基本覆盖了新人出图被退回的全部原因。

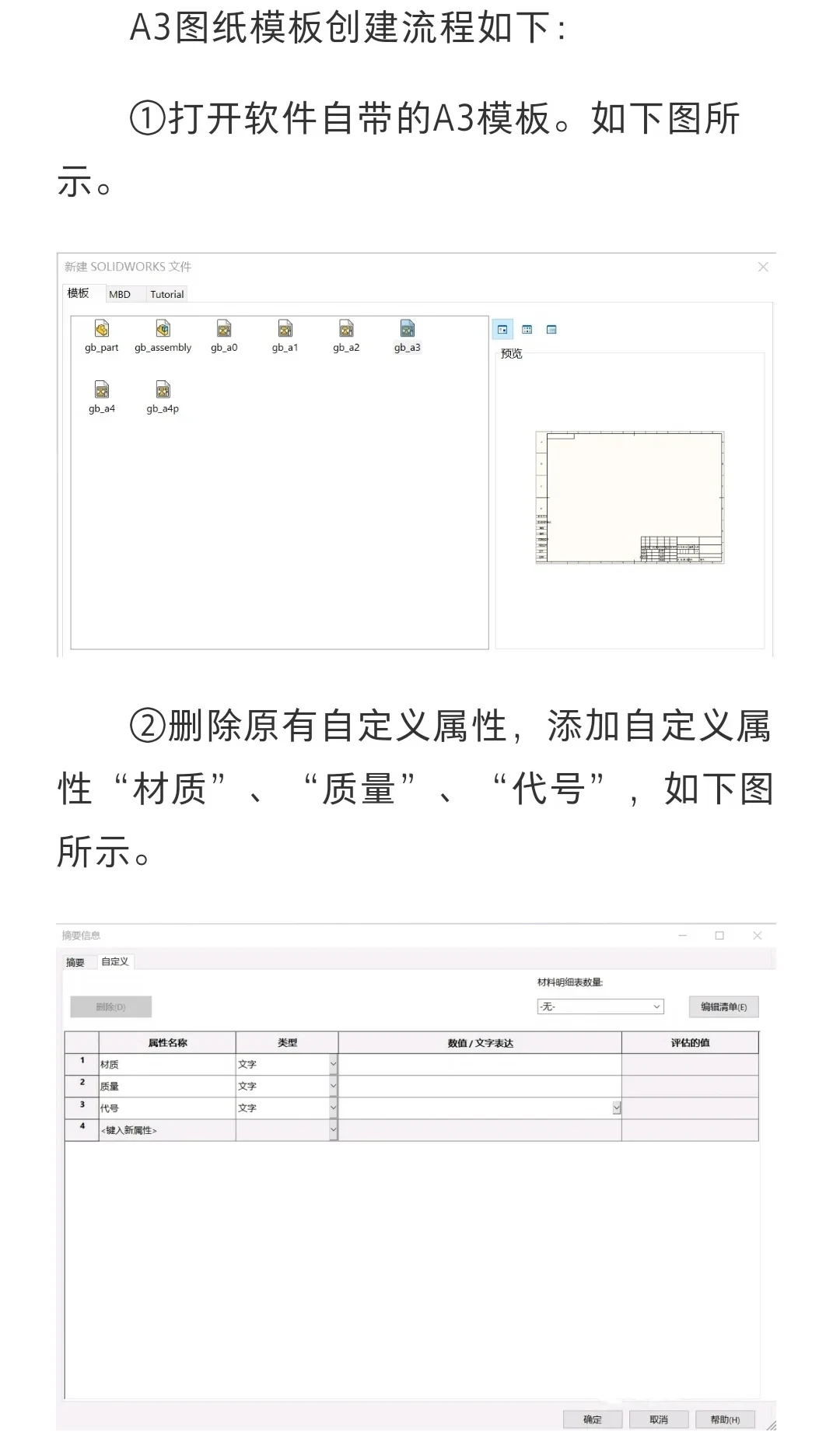

坑一：国标模板不是开箱即用的
SolidWorks的制图标准选项里确实早就有GB，但制图标准只是起步——图框、标题栏、字体、线宽这些还得自己调。一位13年经验的高级机械工程师说得很直接：SolidWorks自带的工程图模板不符合国内国标，线型、字体、标注样式全部要手动调整，新人光是搭建一套合格的国标模板就要耗费大量精力，本末倒置。知乎
所以新人的第一个动作不应该是照教程从零搭模板，而是去要：入职的找师傅要公司在用的模板文件（.drwdot）和图层设置，比自己搭的靠谱十倍；学生做毕设就用学校给的图纸格式。教程里那些"手把手教你做模板"，当原理了解可以，真干活优先拿现成的。

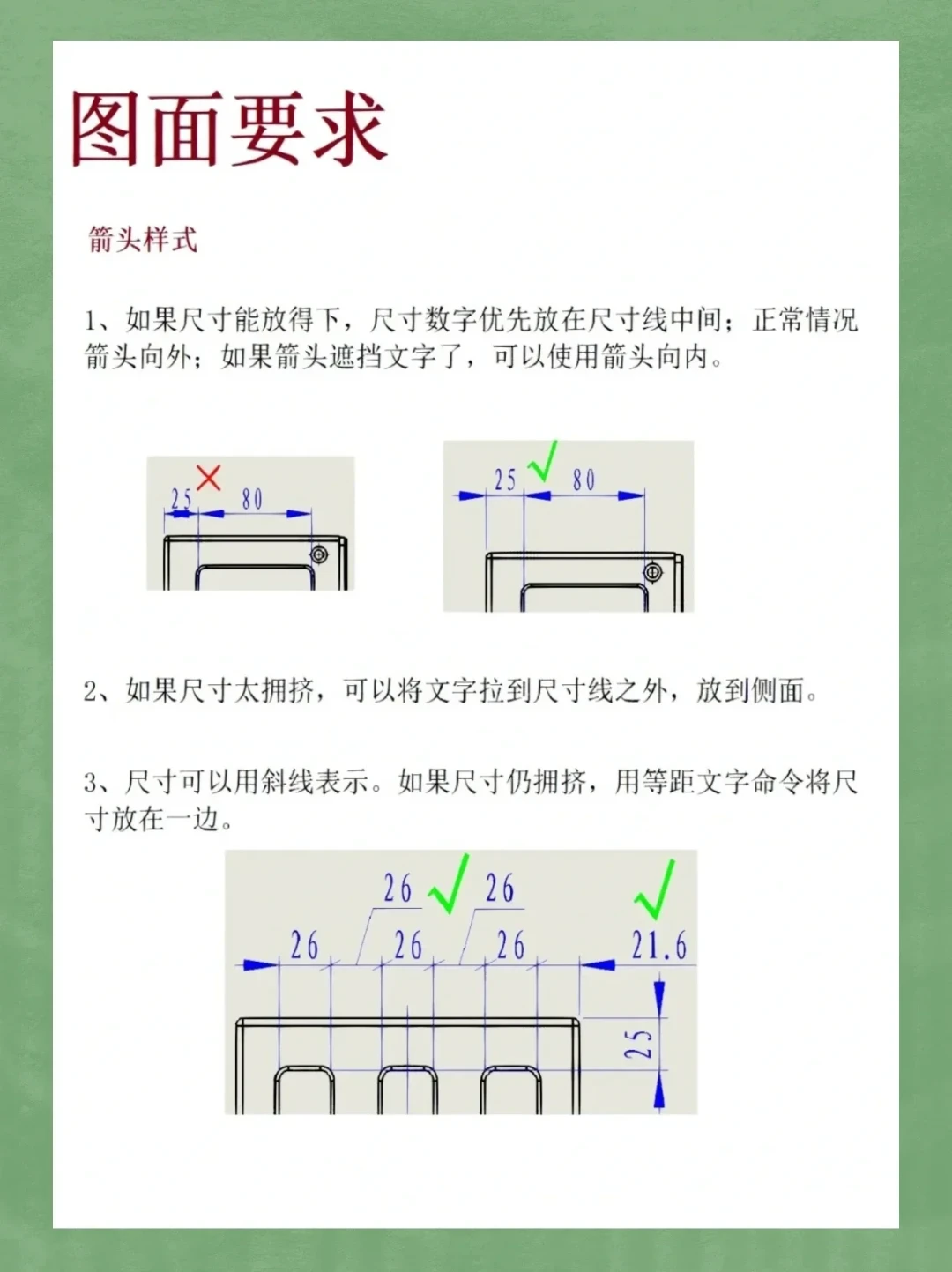

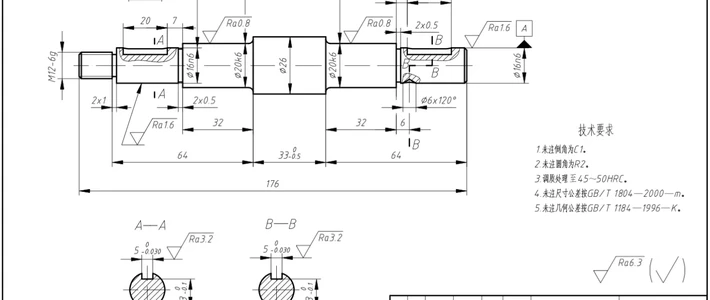

坑二：标注不是把尺寸堆满
SW有"模型项目"可以一键把建模时的尺寸自动带进工程图，这是很多高收藏教程教的省时间起点。但自动标注带进来的是"建模时标过的尺寸"，不是"加工时需要的尺寸"——基准选哪个、哪个尺寸要给公差、粗糙度标在哪，这些软件不会替你想。前面提到的粗糙度符号显示异常、绘图标准不生效这类问题，多半也是模板和标准设置的联动没配对，而不是功能本身坏了。
判断标准很简单：把图拿给一个不了解你模型的人，他能不能照着把零件做出来、检验出来。不能，就是标注没到位，跟画得多快没关系。
坑三：很多厂要的是CAD文件，不是SW文件

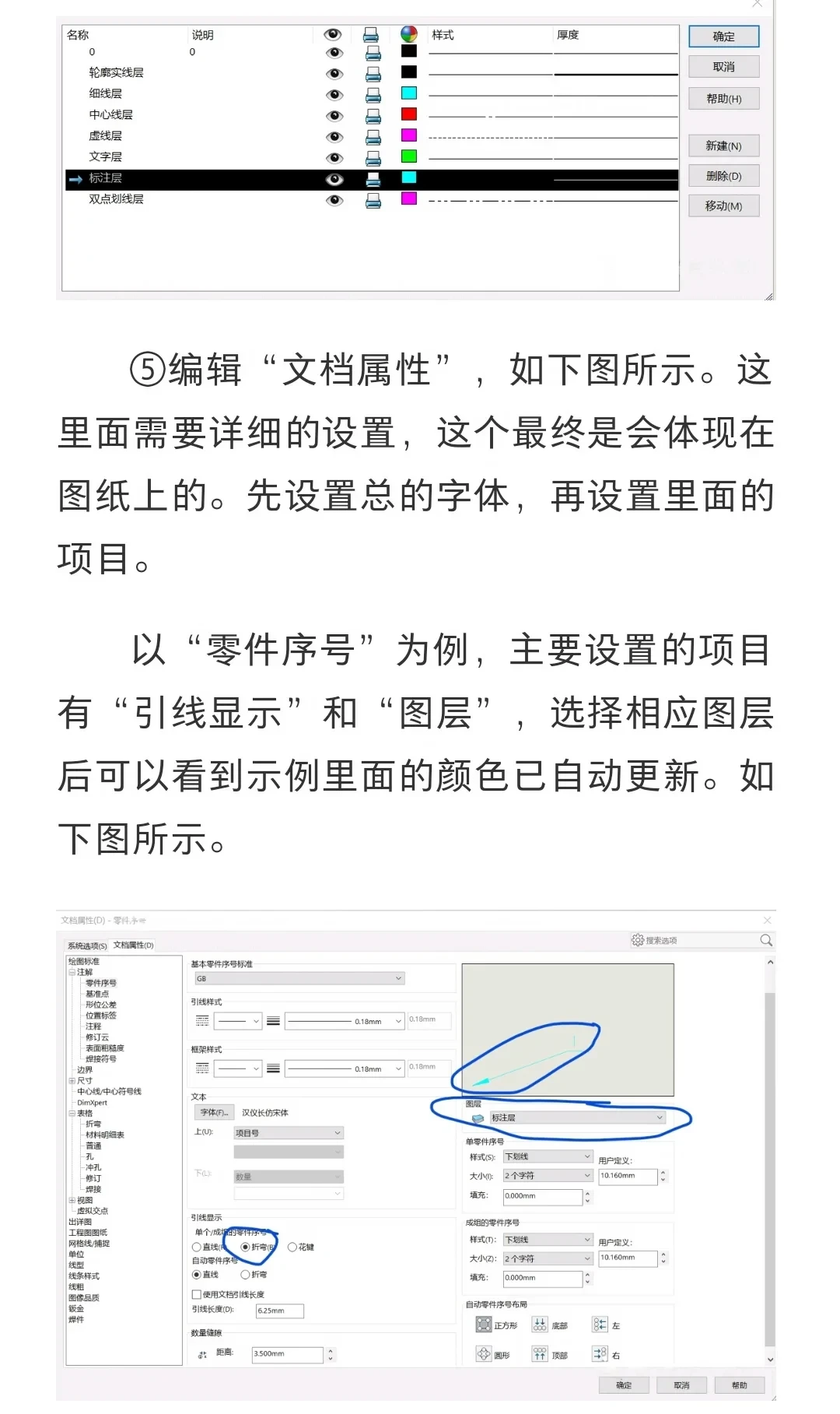

这是最多人踩、也最容易被忽略的：你用SW出完工程图，对方要的是.dwg。SW可以另存为DWG/DXF，导出时能把字体、线型、线宽、颜色做成映射文件——说白了就是把SW里建好的图层（轮廓实线层、细线层、中心线层、虚线层）逐一对应到CAD的图层和线型，下次导出直接套用。B站那1.4万收藏的转换视频，教的本质就是这件事。映射文件调好一次能省后面无数次事，建议直接用公司验证过的版本；网上免费分享的可以当起点，但线宽和字体最好按自己公司的标准再过一遍，不然导出去字变问号、粗实线变细线，退回重改的还是你。
坑四：命名不规范，装配体直接报错
还是那位知乎工程师踩过的坑：同一产品有多个系列（比如10吨、20吨、40吨的车架），如果都叫"车架"，打开装配体时同名零件互相串，直接报错。知乎大厂用零件号命名，小公司常用"日期/项目号+名称"的方式（比如2026-20-车架）。这个坑不在出图环节爆，但会让你的图和模型对不上号，属于提前一分钟就能避开、事后要花一下午的问题。
“先学CAD还是先学SW”，看你属于哪种人
这是机械社区常年吵的话题，知乎上同一个问题隔几天就有人重新问。我把主流回答和实际情况对了一遍，结论是分人：
大一/零基础转行：先拿CAD练国标抄图。理由还是那位工程师的：新人还没学公差配合、互换性，画图的本质是抄图，国产CAD（浩辰、中望、CAXA）自带完整国标模板，练线型、图层、比例这些基本功最快。
已会建模的应届生/毕设党：不用回头补CAD，优先把SW工程图出规范。毕设答辩和多数企业都认SW出的图，把模板、标注、转DWG这三件事做顺就够用。
刚入职的新人：别纠结顺序，先搞清楚你们公司图纸怎么流转。要2D就用公司模板+映射文件把流程跑通，CAD只学"打开、改标注、另存"这几个保命操作就行。
目标是大型制造企业：留意一下三维标注（PMI/MBD）方向。这位工程师的判断是"未来机械行业一定会以三维标注为主，大幅精简二维工程图的输出"，成熟企业已经在"完整的三维模型带着PMI尺寸标注直接下发车间"，但中小厂目前仍以2D图纸为主——所以两条腿走路最稳，别只押一边。知乎
接下来可以留意什么
自动出图的工具最近在冒头：小红书有网友实测嘉立创Ican工具箱这类免费插件做自动标注，2月的演示帖和8月的讨论帖热度都不低。小红书可以玩、可以省重复劳动，但关键图纸的最终确认别交给自动化——标注错了软件不会替你负责。
最后把动作清单放这：①先要模板（师傅/公司/学校），别自己从零搭；②出图走"视图→模型项目自动标注→手动补公差和粗糙度→标题栏"的顺序；③需要交CAD的，把映射文件调到公司标准；④文件命名按零件号或项目号来。四件事做完，你的第一张图大概率不会被退回来。
