前言

汉泰（Hantek）是国内深耕测试测量领域的知名仪器厂商，多年来专注于示波器、信号源、直流电源、电池测试仪等工业级测试设备的研发与生产，凭借扎实的硬件做工、完善的功能体系与高性价比的产品方案，广泛应用于电子研发、产线质检、维修检测等场景，在工程师与数码极客群体中拥有较高认可度。

此前，电池交易网已经深度评测过汉泰高阶定位的 HBT4561A 电池内阻测试仪，其六位半测量精度、宽电压覆盖与齐备的工业级功能，给行业用户留下了深刻印象。

而针对单体电芯研发、消费电子电池质检等入门专业级场景，汉泰 HBT3000 系列同样延续了品牌的技术标准，以更具性价比的定位覆盖主流测试需求。

近期，电池交易网上手体验了汉泰 HBT3561A 电池内阻测试仪，作为 HBT3000 系列的基础专业款，它采用 1kHz 交流四端子测试原理，覆盖 0~3.6kΩ 电阻测量范围，电阻分辨率最高 0.1μΩ；电压测量量程为 110V（最大值 121V），分辨率达 1μV，测量精度 ±0.01% rdg ±3 dgt，同时配备比较器分选、专业统计分析、全接口通信等工业级功能，兼顾桌面研发测试与中小批量产线检测需求。

本期，我们将从开箱配件、机身细节、系统功能到多品类电池实测，全面体验这款入门专业级内阻测试仪的实际表现。

开箱

外包装采用标准工业级牛皮纸外箱，正面印有醒目的 Hantek 品牌标识，整体风格简约务实，凸显专业测试仪器的产品定位。箱体四周采用品牌专属封带封装，运输过程中防护完整。

箱体侧面贴有完整的产品规格标签，清晰标注产品型号为 HBT3561A 内阻测试仪，附带独立序列号、机身尺寸以及 “中国制造” 标识。

标签上方印有向上、防潮、易碎三类储运警示标志，规范的工业包装标识可避免运输途中的不当操作损坏设备。

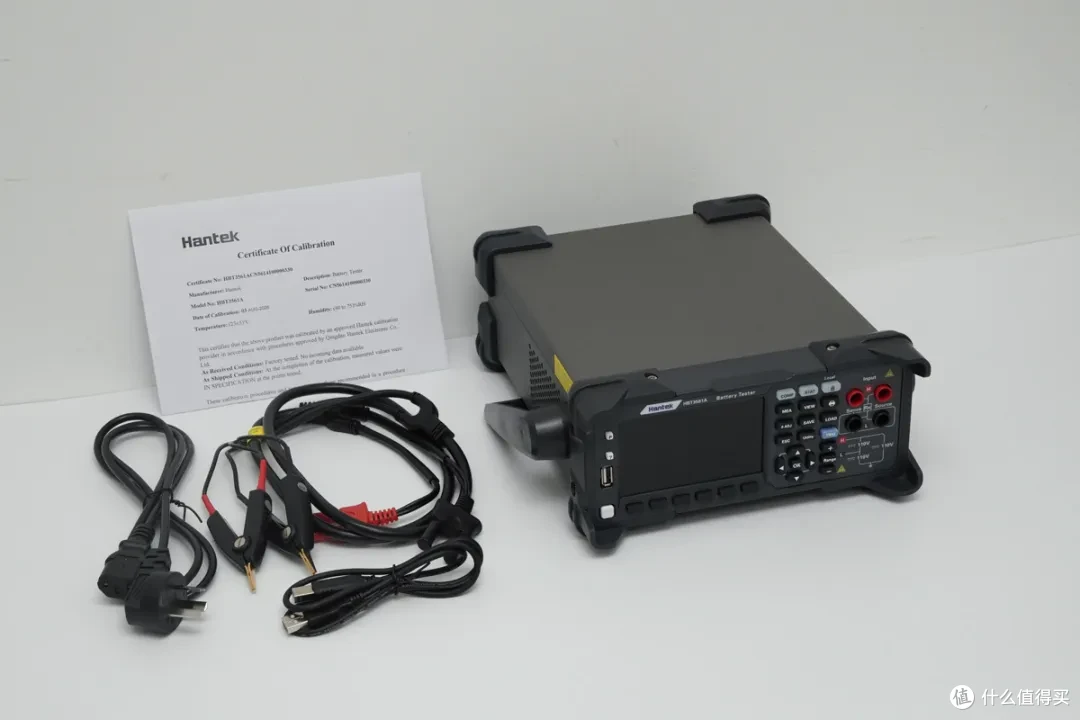

打开包装，包装内含：HBT3561A 内阻测试仪主机、HT2107 型夹式开尔文测试线、国标三插电源线、USB 通信线以及校准证书文件。

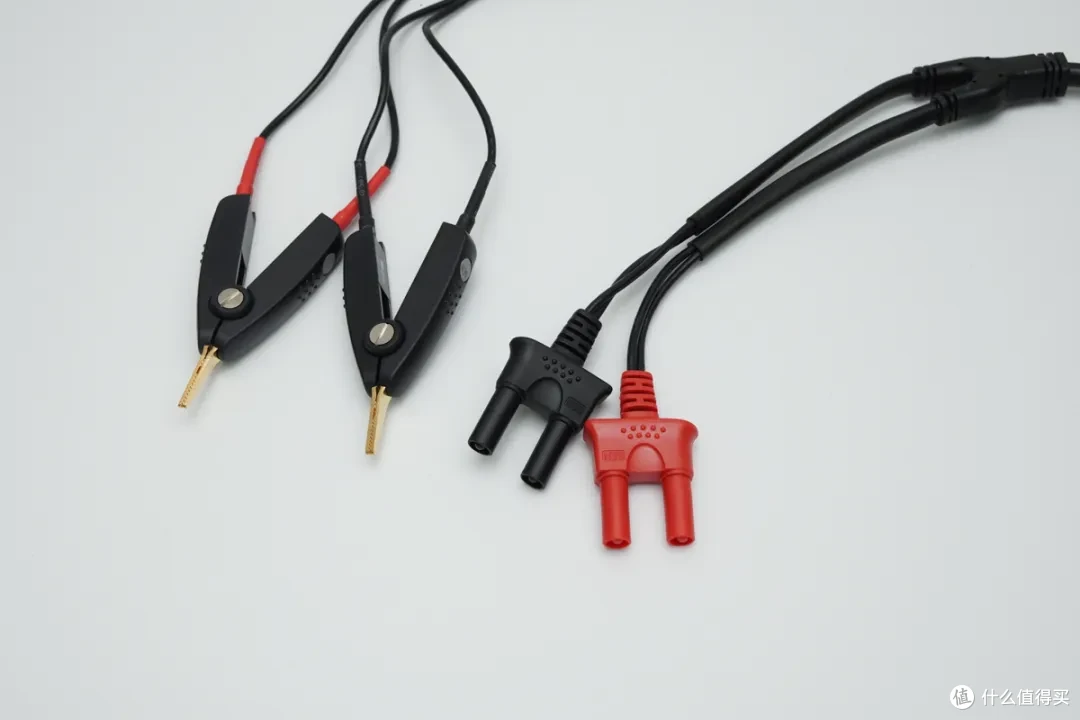

标配尖嘴鳄鱼夹式测试线（HT2107），夹头触点采用镀金工艺，接触电阻低且抗氧化，夹持力度适中，适合测试单体电芯、电池组极耳、大容量元器件等常规尺寸样品。

采用四端子独立走线设计，电流回路与电压采样回路分离，是高精度内阻测试的标准配置。

标配国标三芯品字尾电源线，线身柔韧长度适中，适配国内标准市电插座。仪器本身支持 110V±10% / 220V±10% 宽幅电压输入，47~63Hz 全频段适配，国内外不同供电环境均可直接使用，无需额外转接。

标配 USB-A 转 USB-B 方口数据线，用于连接电脑与仪器的 USB DEVICE 接口，可实现 SCPI 指令远程控制、测试数据实时采集与导出，方便用户搭建自动化测试工位，或是将测试数据接入上位机做进一步分析。

外观细节

HBT3561A 内阻测试仪采用台式紧凑型设计，整机以深灰前面板搭配浅灰金属机身，四角配备加厚橡胶防撞护角，工业质感扎实硬朗。

从家族设计来看，它与此前评测过的 HBT4561A 一脉相承，整体设计语言高度统一：同样的一体式可折叠提手兼支架结构，同样的按键分区逻辑，同样的前面板接口布局，保持了汉泰专业仪器的家族辨识度。

前面板布局规整，中央搭载4.3 英寸 LCD 显示屏，左侧为功能快捷键，右侧集中了测试输入端口与操作按键，功能分区清晰，上手门槛低，既适合桌面研发测试，也能适配产线工位的固定部署。

右侧输入区采用四端子测试输入端口，明确标注 Source（电流端）与 Sense（电压端），红黑极性区分清晰，支持最高 110V 电压测试，面板印有接线原理示意图，新手也能快速正确接线。

左侧排布 COMP 比较器、STAT 统计、MEA 测量、0 ADJ 调零、Range 量程等核心功能按键，常用功能一键直达，无需多层菜单操作。

Local 键支持键盘锁屏功能，锁定后可避免现场误操作；在远程控制模式下，也可通过该键快速切回本地操作。

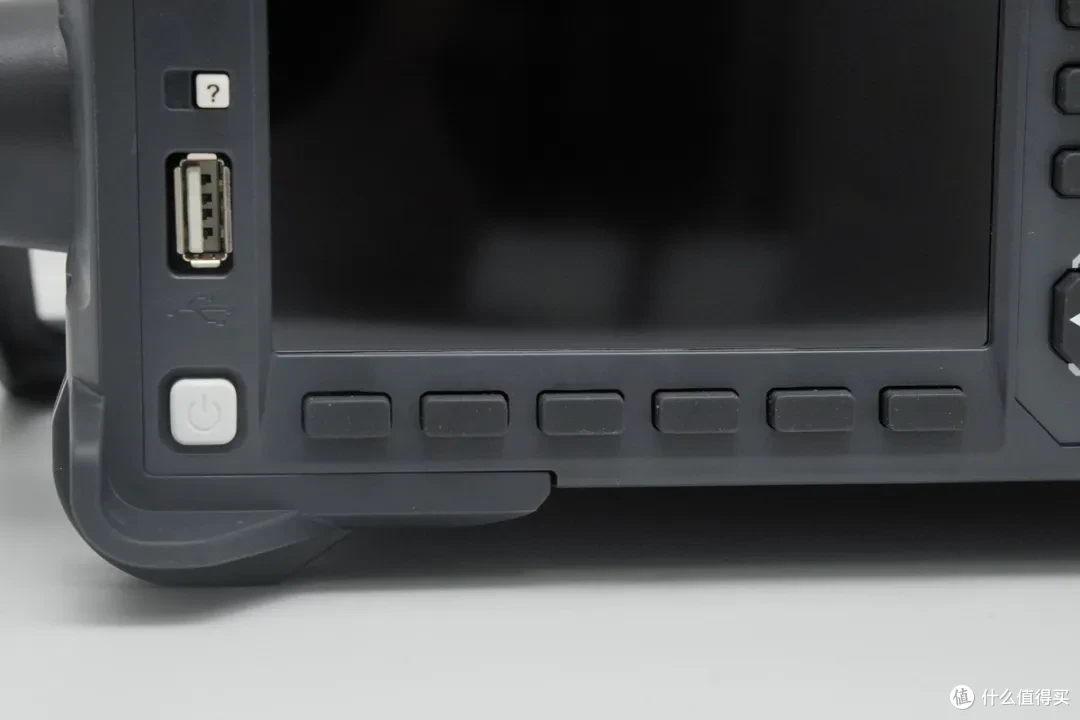

屏幕底部配备物理软功能键，可跟随当前菜单界面动态切换功能，是专业仪器的经典交互设计，操作效率远高于纯触控方案。

按键采用硅胶材质，按压反馈清晰，适配戴手套操作的工业场景。屏幕出厂贴有保护膜，可避免运输与日常使用中的剐蹭损伤。

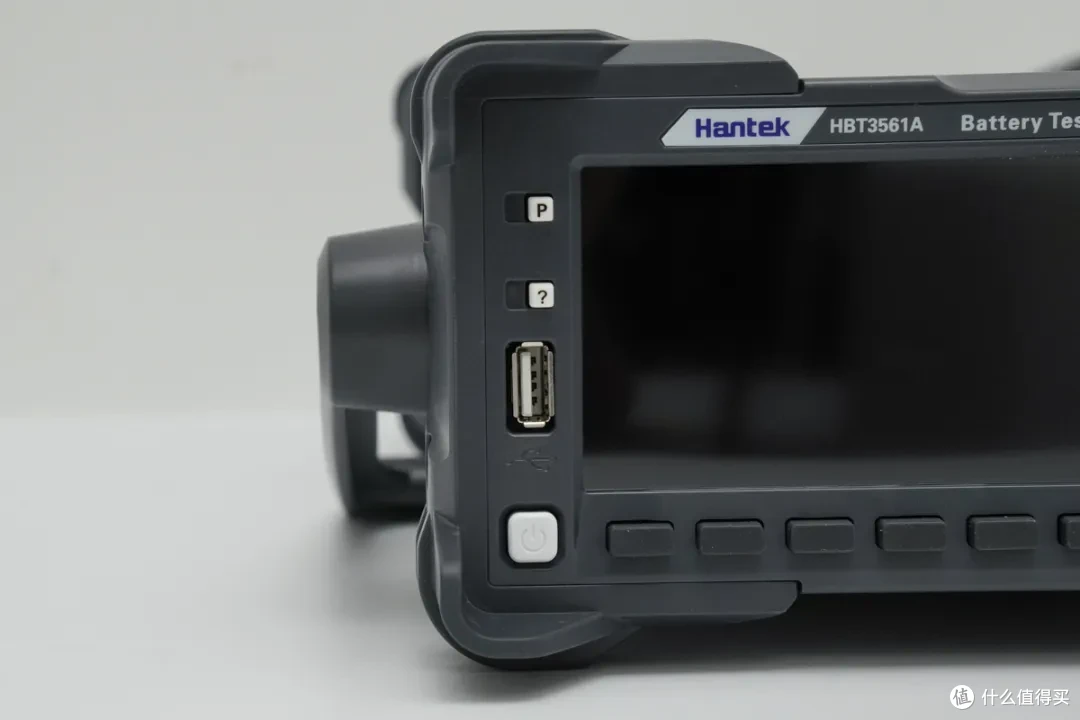

前面板左侧竖向排布了核心快捷键与 USB Host 接口：P 键可一键恢复仪器出厂默认设置；「?」键为内置帮助系统，任意界面按下即可调取对应功能的操作说明。

下方 USB-A 接口支持外接 U 盘，可直接存储测试数据、截图，也可用于仪器固件升级，无需连接电脑即可完成数据导出。最底部为白色电源按键，辨识度高，开关机操作直观。

机身侧面配备一体式可折叠提手，同时兼具支架功能，可将主机支撑起倾斜角度，贴合桌面操作的观察视角，缓解长时间测试的视觉疲劳。

侧面预留大面积蜂窝状散热格栅，配合内部散热风道，保障长时间连续测试的温度稳定性。机身四角加装加厚橡胶防撞护角，可缓冲搬运、放置时的磕碰，适配工厂、实验室等复杂使用环境。

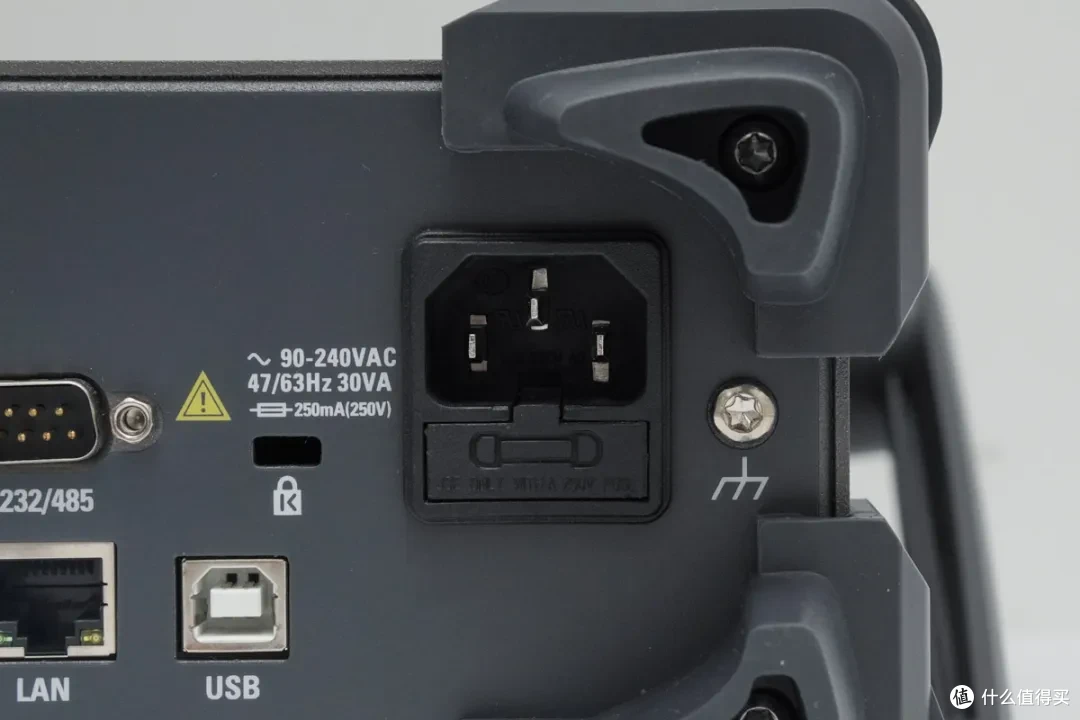

后面板集成了全部扩展接口与电源模块，从左至右依次为ANALOG OUTPUT 模拟量输出接口、EXT I/O 外部 IO 接口、RS-232/485 串口、LAN 网口、USB Device 接口，右侧为电源输入座、保险丝座与接地端子。

电源部分采用标准品字插座，支持宽幅交流输入，插座下方集成一体式保险丝座，后期维护更换便捷。旁边配有安全锁孔与接地标识，符合工业仪器的电气安全规范，整机通过 CE 与 UKCA 认证，安全性能有保障。

将双侧提手翻转至支架档位后，仪器可形成舒适的操作倾角，屏幕与按键均朝向操作者，读数与按键操作更符合人体工学。

系统UI

HBT3561A 采用 4.3 英寸 LCD 显示屏搭配底部物理软键的交互方案，菜单层级清晰，功能分区明确，既保留了工业仪器严谨的操作逻辑，也兼顾了上手易用性，研发调试与批量测试场景均能适配。

主测量界面

开机默认进入电压 & 电阻同步测量模式，整机前面板布局清晰，屏幕集中展示核心测量数据，右侧按键区按功能分类排布，常用功能一键直达。

屏幕上半区为电压测量区：自动匹配 6V 量程，读数精度可达微伏级，实时显示被测对象的开路电压；

屏幕下半区为电阻测量区：支持 0~3.6kΩ 自动量程切换，最高分辨率 0.1μΩ，精准捕捉电芯内阻的细微差异。

顶部状态栏同步标注当前触发模式、采样速率、触发延时、本地控制状态等运行信息，底部软键对应测量类型、电压量程、电阻量程等快捷设置，无需进入多级菜单即可快速调整参数。

比较器功能（COMP）

按下 COMP 按键进入比较器配置页面，该功能专为批量电池分拣、来料质检场景设计，支持电阻、电压双参数独立阈值设置，界面布局直观清晰。

主页面可同时查看开关状态、比较模式、蜂鸣器配置，以及电阻、电压的上下限阈值。比较模式默认为自动，开启后持续输出判定结果；也可切换手动模式，通过外部 IO 信号控制判定输出。蜂鸣器支持多种告警逻辑，可根据产线作业习惯自定义触发方式。

统计运算功能（STAT）

按下 STAT 按键进入统计运算模式，切换至正态分布图视图后，可将批量测试数据以可视化曲线的形式呈现，直观反映整批样品的参数离散程度与分布规律。

横轴采用 μ-3σ 至 μ+3σ 的标准化刻度，两条曲线分别对应电压、内阻两项参数的分布拟合结果，曲线越陡峭说明批次参数一致性越好，反之则离散度更高。界面顶部同步显示两项参数的均值与标准差，量化输出整批样品的参数基准与波动水平。

底部功能栏集成统计开关、统计结果、正态分布图、保存 / 调出、数据缓存、清除数据等操作选项，仪器内置 1000 组数据缓存容量，可自定义缓存大小。

统计结果支持平均值、最大值、最小值、标准偏差、工序能力指数（Cp/Cpk）等专业指标计算，数据可导出为 CSV 格式存入 U 盘，无需连接电脑上位机，即可独立完成批量电芯一致性评估、来料品质抽检、生产工艺稳定性验证等专业分析。

系统信息界面

按下 Utility 按键呼出系统工具主菜单，集成系统信息、校准、通讯设置、其他四大功能模块，是设备调试与维护的核心入口。 进入系统信息页面，可清晰查看机器型号、序列号、软件版本等核心设备信息，便于设备资产管理与固件版本核对。

实测体验

HBT3561A 支持软包、圆柱、纽扣电芯及低压电池组等多类型样品测试，搭配不同测试线可适配多样化测试场景，自动量程功能可快速匹配最佳档位，实现电压、内阻双参数同步精准测量。

测试前需注意，红色插头上印有 “Sen” 标识，插入时需与面板上的 Sense（电压采样端）位置一一对应，确保电压采样回路与电流激励回路分别接入正确通道。

使用标配开尔文鳄鱼夹夹持软包电芯极耳，仪器自动切换至 30mΩ 电阻量程，测得电芯开路电压 4.236702V、内阻 5.991mΩ。电压、内阻双参数同屏实时刷新，单颗电芯检测无需切换测量模式，操作高效流畅，适配来料抽检、入库质检等常规场景。

采用笔式开尔文探针点测方形动力电芯的极柱端子，仪器自动匹配 3mΩ 小电阻量程，同步测得电芯开路电压 3.840358V、内阻 1.4595mΩ。

使用笔式开尔文探针测试21700圆柱电芯，针尖精准接触电芯正负极端面，单手即可完成点测操作，测得电芯电压 3.034572V、内阻 2.7917mΩ。

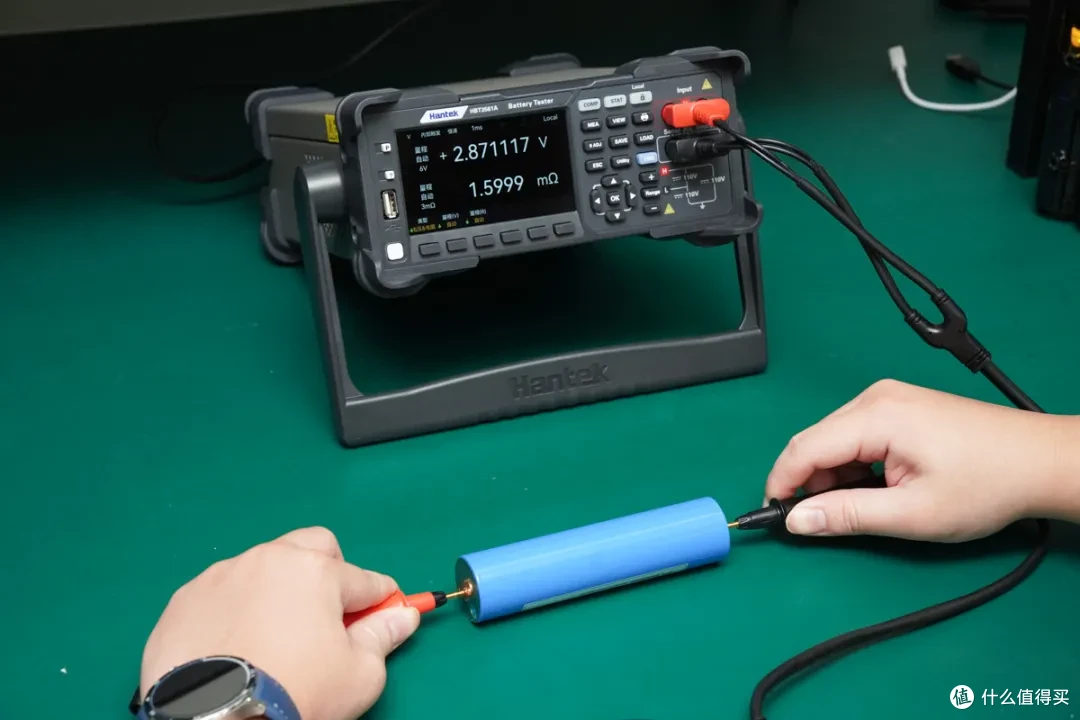

再来试试32135圆柱电芯，测得电芯电压 2.871117V、内阻 1.5999mΩ。

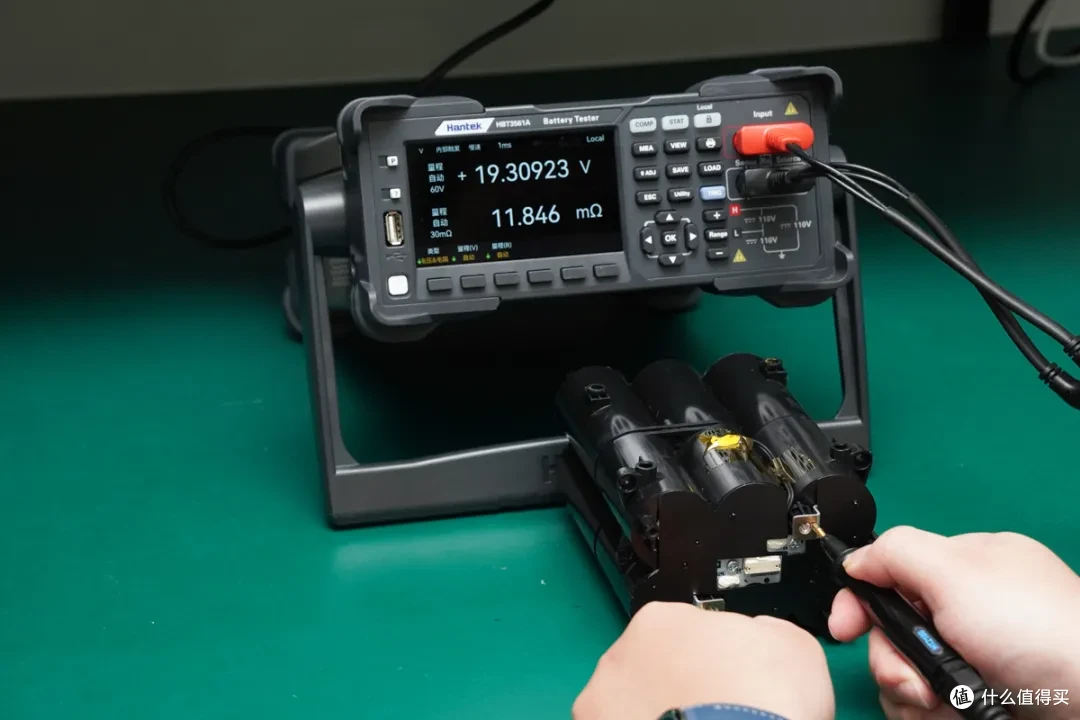

测试多串组合电池组，仪器自动切换至 60V 电压量程，测得整组电压 19.30923V、整组内阻 11.846mΩ。

仪器支持宽电压范围覆盖，可兼容从单体低压电芯到多串电池组的全品类测试需求；在高压量程下，电压读数仍可保持微伏级精度，内阻测量不受高电压影响，数值稳定准确。

电池交易网总结

整体来看，汉泰 HBT3561A 电池内阻测试仪作为专业级入门款，在硬件配置与功能体验上均精准贴合中小功率电池测试场景的核心需求。

机身采用紧凑型工业设计，标配双类型开尔文测试线，开箱即可覆盖不同形态电池的测试需求；界面交互逻辑清晰，常用功能一键直达，同时内置比较器分选、专业统计分析、多模式触发、U 盘数据存储等实用功能，可满足批量质检、电芯一致性分析等进阶需求。

性能方面，仪器采用 1kHz 交流四端子测试原理，电阻分辨率最高 0.1μΩ，电压分辨率达 1μV，搭配三档可调采样速率与多级平均滤波，测量精度与稳定性均达到同价位产品的主流以上水平。全接口配置支持 RS232/485、LAN、USB、外部 IO、模拟量输出，可灵活对接上位机与自动化工位，拓展性充足。

对于单体电芯研发、消费电子电池质检、小型电池组测试等场景而言，HBT3561A 兼具专业性能与高性价比，既可以作为桌面研发的高精度测试设备，也能适配中小批量产线检测需求，是电池相关从业者的高性价比之选。
