M-ATX 里的全能选手！微星 MPG B850M EDGE TI MAX WIFI 主板评测

一、 前言

在AMD AM5平台的芯片组序列里，B850的位置颇为微妙——它夹在入门的B840和旗舰的X870之间，但对绝大多数用户而言，它才是最值得下手的那个选项。原因很简单：B850在搭配Ryzen 9000/7000系列处理器时，显卡槽可以跑满PCIe5.0x16的完整带宽，NVMe M.2同样支持PCIe5.0，内存超频上限也可以冲到DDR5 8400+MT/s，而价格相比X870系列有着相当明显的落差。换句话说，你并不需要多掏那笔溢价去买X870，除非你对特定旗舰功能有执念。

微星的MPG B850M EDGE TI MAX WIFI正是在这个背景下登场的。MPG是微星旗下面向游戏玩家的中高端产品线，主打"强劲性能+时尚设计"的组合，而这块EDGE TI MAX更是把OC Engine时钟发生器、Wi-Fi7、5G有线网络、PCIe5.0都塞进了一块M-ATX板子里，诚意相当足。

二、 外观介绍

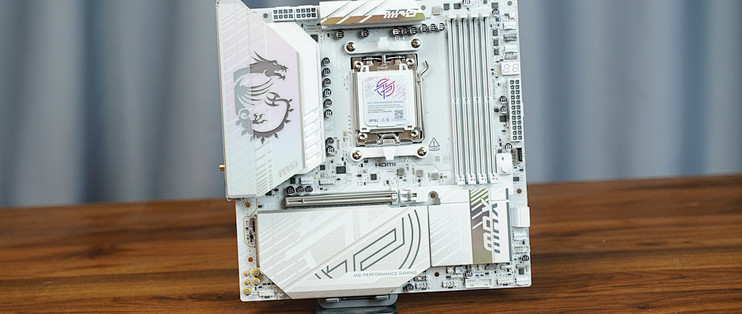

打开包装，这块主板给人的第一眼印象非常强烈。整体采用银白色配色方案，PCB本体为白色，散热装甲和I/O挡板均覆以银灰色金属涂装，搭配MSI龙盾ARGB徽标，视觉上非常统一干净，对于白色机箱玩家来说几乎是开箱即用的颜值搭配。

供电区域的VRM散热马甲采用扩展型设计，覆盖面积明显大于同价位竞品，与M.2冰霜铠甲之间通过散热片连为一体，整个上半区域的装甲覆盖率极高，一眼就能感受到这块板子在散热规划上的用料态度。

PCB本身采用8层服务器级设计，铜箔厚度达到2oz，走线细节在银白PCB的映衬下清晰可见，做工整洁，无明显溢锡或歪斜的元件。主板尺寸为标准M-ATX规格，与市面上绝大多数M-ATX机箱完美兼容。

侧面区域预装了一体式I/O挡板，安装时无需另行对准，细节体验上比老式分离挡板友好许多。整块主板正面有Debug LED和内存检测灯，日常点亮排查问题时不再需要靠猜。

三、 供电与用料

主板的供电规格直接决定了它能撑住多强的处理器，也是区分"堆料板"和"缩水板"最直观的指标之一。MPG B850M EDGE TI MAX WIFI在这个尺寸下给出的答案是14+2+1路供电设计，其中14相用于CPU核心供电，2相负责SOC供电，1相覆盖其余杂项，每相采用80A功率级，合计CPU侧理论峰值电流输出超过1000A，对于AM5平台目前最强的处理器而言供电余量相当充裕。

供电输入端配置了双8-pinCPU供电接口，这对M-ATX板来说并不常见，但对于想要搭配Ryzen9 9950X等高TDP旗舰处理器的用户而言，双接口意味着更低的线路阻抗和更稳定的电压传输，在长时间满载场景下的优势会更明显。

后置I/O接口是日常使用频率最高的区域，这块板子的后置接口配置相当丰富。视频输出方面提供1个HDMI2.1端口，最高支持8K60Hz输出（需CPU含核显）。USB接口共11个，包括4个USB 10Gbps Type-A、3个USB 10Gbps Type-C以及4个USB 5Gbps Type-A，日常接外设、移动硬盘、高速U盘完全够用。有线网络方面提供1个Realtek RTL81265G网口，无线则配备Wi-Fi7天线接口，采用免旋转EZ天线设计，安装省心。音频部分保留了标准3.5mm音频插孔组以及光纤S/PDIF输出。

值得单独提一下的是Flash BIOS按钮与Clear CMOS按钮，两者均集成在后置I/O区域。Flash BIOS对于喜欢折腾超频或需要提前刷新BIOS以支持新CPU的用户来说非常实用，只需插入装有BIOS文件的U盘即可完成刷新，全程不需要安装CPU或内存。

M.2与PCIe扩展插槽是这块板子另一个亮点所在。4个M.2插槽中，M.2_1和M.2_2均为CPU直出通道，支持PCIe 5.0x4，位于主板正面并配备散热片；M.2_3来自B850芯片组，支持PCIe 4.0x4，同样位于正面并附散热片；M.2_4同样来自芯片组，支持PCIe 4.0x4，但位于主板背面，因空间限制未附散热片。四个插槽之间不存在PCIe通道共享，意味着四块SSD可以同时跑满各自带宽，互不干扰，这在M-ATX板子里相当少见。

正面三个插槽均配备了一整块非常大的M.2冰霜铠甲，采用免工具快拆设计，按下侧面卡扣即可取下散热片，安装SSD完全不需要螺丝刀。唯一的PCIex16显卡插槽配备了第二代钢铁装甲，承重能力相比前代提升约1.2倍，能更好地保护重型显卡不对插槽造成形变，并集成了EZ PCIe Release快拆设计，通过按下一个小按钮即可释放显卡锁扣，在狭小机箱内操作时尤为方便。2个SATA接口则采用直角设计，有助于机箱内部走线整洁。

四、 OCENGINE时钟发生器

在一块主板上，CPU、内存、PCIe通道、NVMe硬盘等所有组件的运行都依赖一个共同的时钟基准信号——基础时钟，也就是常说的BCLK。在绝大多数主板上，这个BCLK信号由一颗集成在芯片组内的时钟电路统一生成和分发，牵一发而动全身：一旦调整BCLK，CPU、内存、PCIe、NVMe的时钟全部跟着联动变化，极容易引发系统不稳定甚至无法启动。

而MPG B850M EDGE TI MAX WIFI主板搭载的OC Engine则采用了完全不同的思路——它是一颗焊在主板上的专用超频芯片。你可以把它理解成一个"时钟分配中心"，负责给主板上的各个硬件单独发送运行节拍信号。普通主板只有一个"大喇叭"统一喊节拍，所有硬件只能跟着同一个节奏跑；而有了OC Engine，CPU可以拥有自己独立的节拍器，想跑快一点就跑快一点，旁边的内存、显卡、SSD各自按原来的节奏稳定运行，互不干扰。这就是它能在不影响系统整体稳定性的前提下，单独拉高CPU外频、挖掘处理器额外性能的根本原因，官方标称最高可带来约15%的性能提升空间。

意味着你可以在不触动内存控制器频率、不扰动PCIe稳定性的前提下，单独推高CPU的BCLK，挖掘处理器在频率层面的额外潜力，官方标称最高可带来约15%的性能提升空间。

如何在BIOS中使用OC Engine？

第一步，进入BIOS高级模式。开机时按Delete键进入BIOS，默认会进入EZ Mode（简易模式），按F7切换至Advanced（高级模式）。

第二步，进入超频菜单。在顶部导航中找到Overclocking（超频）菜单并进入，先将OC操作模式调整为专业，解锁全部超频选项。

第三步，找到eCLK Mode设置项。向下滚动至CPU BCLK设置分区，可以看到eCLK Mode选项，默认为Auto。点击展开下拉菜单，会出现三个选项：

● Auto：由BIOS自动判断，适合不想手动干预的用户

● eCLK0（Synchronous）：同步模式，CPU时钟与PCIe时钟保持联动，调整BCLK会同时影响PCIe设备，不建议超频时使用

● eCLK1（Asynchronous）：异步模式，CPU时钟独立运行，PCIe及其他组件时钟不受影响，超频推荐选择此项

第四步，调整BCLK数值。选择eCLK1后，在上方CPUBCLK设置中手动输入目标外频数值，默认为100MHz，建议每次以1～2MHz为步幅逐步上调，调整后按F10保存并重启。

第五步，验证稳定性。进入系统后建议运行Prime95、OCCT或CinebenchR23等压力测试工具，持续运行30分钟以上，确认无崩溃或蓝屏后再考虑进一步提升。如果超频后系统无法启动，可通过后置I/O面板上的Clear CMOS按钮快速恢复默认设置。

五、实际性能测试

测试平台配置

本次测试搭载的处理器为AMD Ryzen 5 9500F（6核12线程，基础频率3.8GHz），内存为双通道DDR5-6000（时序28-36-36-78CR1），显卡为NVIDIA GeForce GT1030，系统为Windows11 64位专业版，所有测试均在默认频率设置下进行。

CPU性能释放

CPU-Z基准测试中，单线程得分780.8分，多线程得分6147.7分，多线程倍率7.87x，成绩符合Ryzen59500F的正常水准。

Cinebench R23是目前最主流的CPU渲染基准之一，Ryzen59500F在本板上跑出单核2042分、多核16445分，多核倍率达到8.05x，说明主板对处理器的多核调度没有明显限制，全核功耗释放充分。

Cinebench 2024的测试结果为单核138分、多核1034分，MP Ratio为7.51x，与R23成绩的比例关系正常，数据前后一致。

3Dmark CPU Profile进一步细化了不同线程数下的性能表现：最大线程得分7430分，16线程7316分，8线程6673分，4线程4391分，2线程2299分，单线程1165分。从最大线程到16线程几乎没有掉分，说明主板的供电对处理器全核运行的支撑非常稳健，没有出现因供电不足导致的频率塌陷现象。

x264 FHDBenchmark模拟视频编码场景，编码速率达到75.90fps，码率22397.58kb/s，编码2500帧耗时仅33秒，对于6核处理器来说表现相当出色。

7-Zip压缩测试的综合评分为96.620GIPS，总体效率评分1147%，压缩与解压缩成绩分别为94.381GIPS和98.859GIPS，两者较为均衡，说明处理器在整数运算和内存带宽综合调度上没有短板。

内存带宽&延迟

AIDA64Cache&Memory Benchmark的结果如下：内存读取带宽56897MB/s，写入带宽77952MB/s，复制带宽54768MB/s，内存延迟82.2ns。在DDR5-6000双通道的配置下，读写带宽均处于该频率段的正常水准，延迟82.2ns对于DDR5-6000CR1时序来说属于合理区间，主板的内存训练质量没有给延迟带来额外拖累。

功耗&满载温度

使用AIDA64开启FPU进行拷机测试。待机状态下CPU封装功耗仅23.29W，CPU温度44°C，整机安静无感。满载约6分钟后数据趋于稳定，CPU封装功耗稳定在88.08W，CPU二极管温度76°C，核心频率维持在4155MHz，全程未触发温度墙降频，主板供电对处理器的频率支撑表现稳健。

五、 总结&购买建议

MPG B850M EDGE TI MAX WIFI的整体素质相当扎实。供电方面14+2+1路、80A功率级搭配双8-pin接口，应付AM5全系处理器毫无压力；四个M.2插槽全部无通道共享，两个PCIe5.0直连CPU，存储扩展能力完全不输ATX大板，在M-ATX里极为少见；OCEngine独立时钟发生器是同价位板子的稀缺配置，让BCLK超频不再牵连其他组件；网络方面5G有线搭配Wi-Fi7满配，加上全白配色与白色接插件的设计，颜值与实用性兼顾。
