绿联CM716开箱实测：从采集到推流，一支采集卡一站式直播方案

前言

直播、录制、视频采集，在几年前还是专业导播台和昂贵采集卡才能搞定的事情。如今，随着手机游戏、掌机、主机游戏以及多平台直播的兴起，普通人也有了把另一台设备画面“搬”进电脑的需求：游戏实况、产品演示、线上教学、多平台推流，都离不开一块靠谱的视频采集卡。

但传统采集卡往往体积不小、接口单一，笔记本和手机用户还得额外准备转接头，桌面瞬间乱成一团。绿联 CM716 高清视频采集卡就是冲着这些痛点来的：它把 HDMI 输入、USB-C 和 USB-A 输出集成进一支长条形金属机身里，最高支持 4K@30Hz 输入、1080p@60Hz 采集录制，免驱动即插即用。更重要的是，它的兼容范围不仅覆盖 Windows、macOS、Linux，还能直连安卓设备（安卓设备理论支持，本次未实际测试），甚至我们实测连飞牛 NAS 主机、掌上游戏机都能即插即用，直接变成一台随身直播 / 录制工具。

本期内容，我们就从开箱、外观、兼容性和实际直播流程出发，看看这块笔型大小的采集卡，究竟能不能胜任“全民直播”时代的轻量采集任务。

开箱

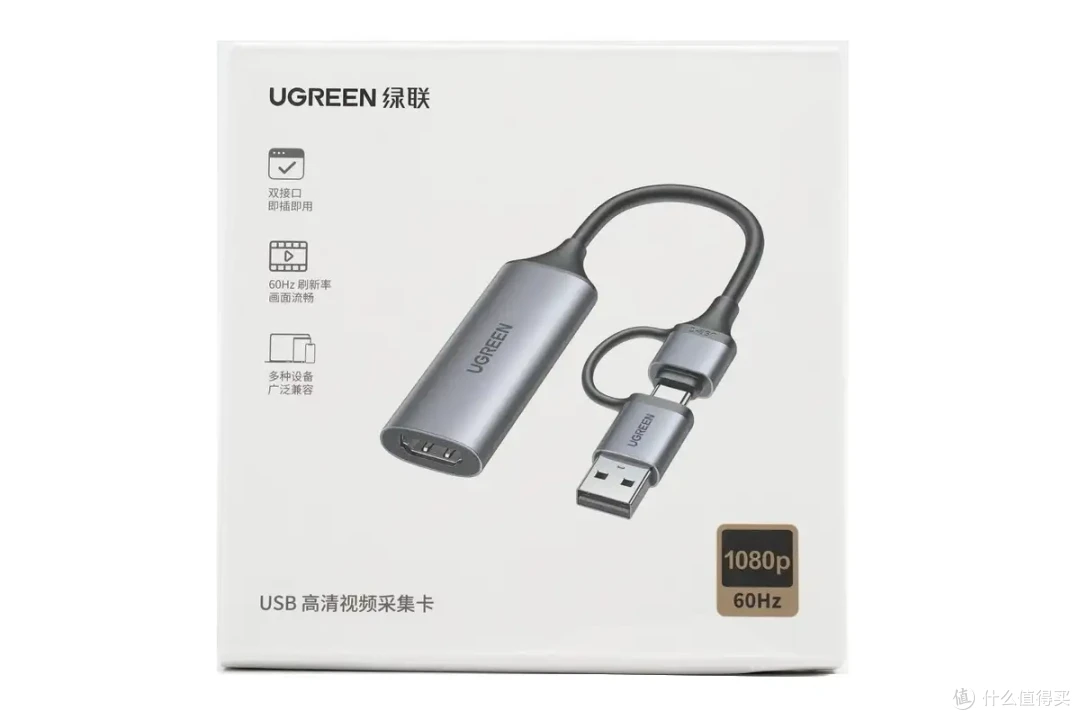

绿联 CM716 高清视频采集卡采用白底彩盒包装，印有产品实物图、UGREEN 绿联品牌标识及“USB 高清视频采集卡”品名，左边标识“双接口，即插即用”、“60Hz 刷新率，画面流畅”、“多种设备广泛兼容”三大优势，右下角突出核心参数 1080p 60Hz。

产品包装背面印有产品的参数表，支持最高 4K@30Hz 输入分辨率的接口，最高 1080p@60Hz 采集录制分辨率的 USB-C / USB-A 接口，支持 MJPEG 视频格式，颜色深度 24-bit / 30-bit / 36-bit，像素格式为 RGB / YCbCr 4：4：4 / YCbCr 4：2：2 / YCbCr 4：2：0，音频采样率最高可达 24-bit / 48kHz，产品兼容系统有 Windows 8.1 / 10 / 11 / macOS / Linux / Android 5.0 以上，兼容录制软件有 OBS Studio / XSplit / Potplayer / QuickTime Player 等。底部印有公司地址、电话、官网和防伪码。

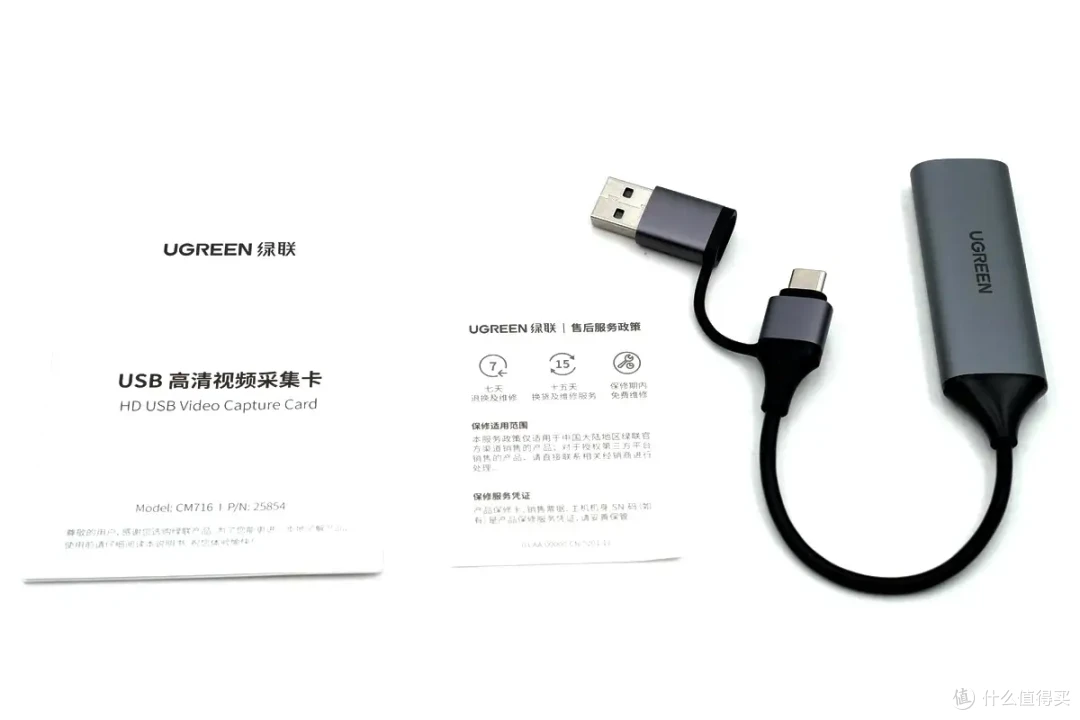

包装内含：绿联 CM716 高清视频采集卡本体、说明书、售后服务保修卡（1 年质保）。

产品外观

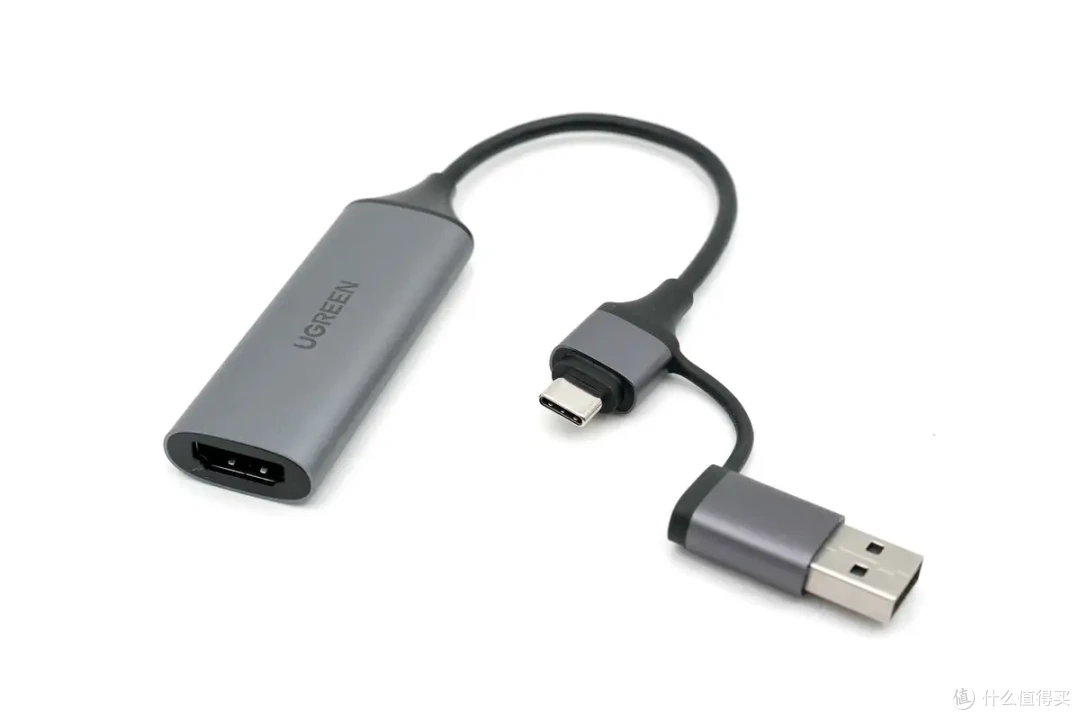

绿联 CM716 高清视频采集卡外壳采用银灰色金属制作，长条一体机身设计，一端为 HDMI 输入接口，机身印有 UGREEN 品牌标识，另一端为集成式二合一输出口，分别是 USB-C 和 USB-A 双接口。

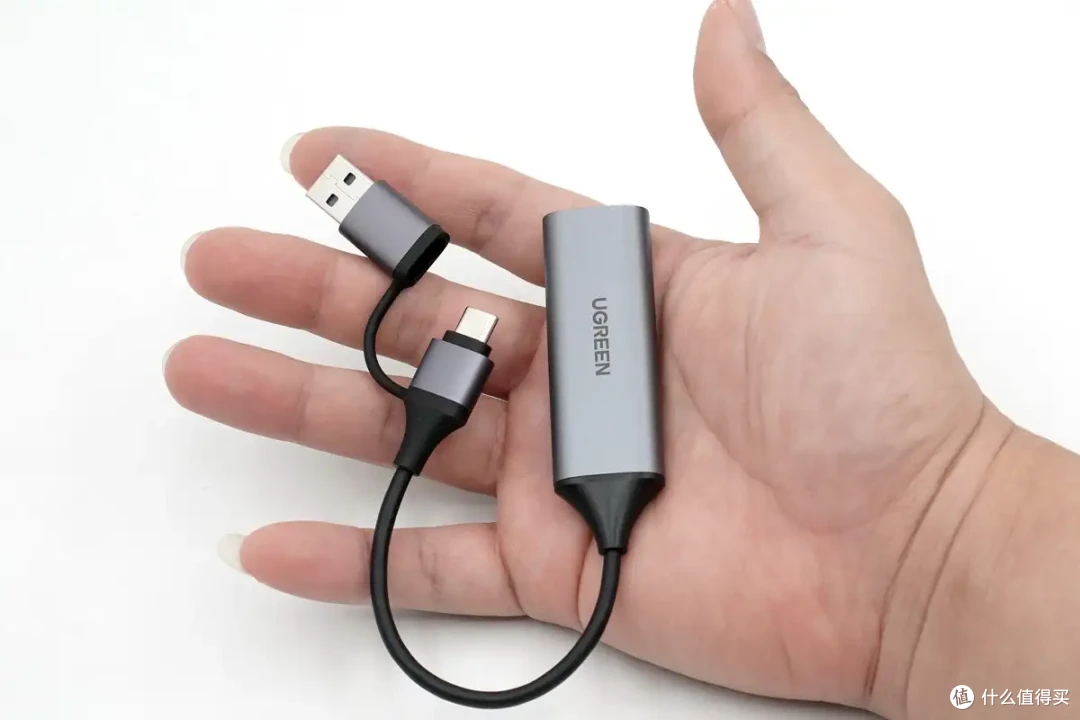

整机恰好单手可握，配合长条形机身，随身装进口袋或背包夹层毫无压力——这正是它作为“随身直播 / 录制工具”的核心体验点，与官方“小巧便携、铝合金外壳”的产品定位高度一致。

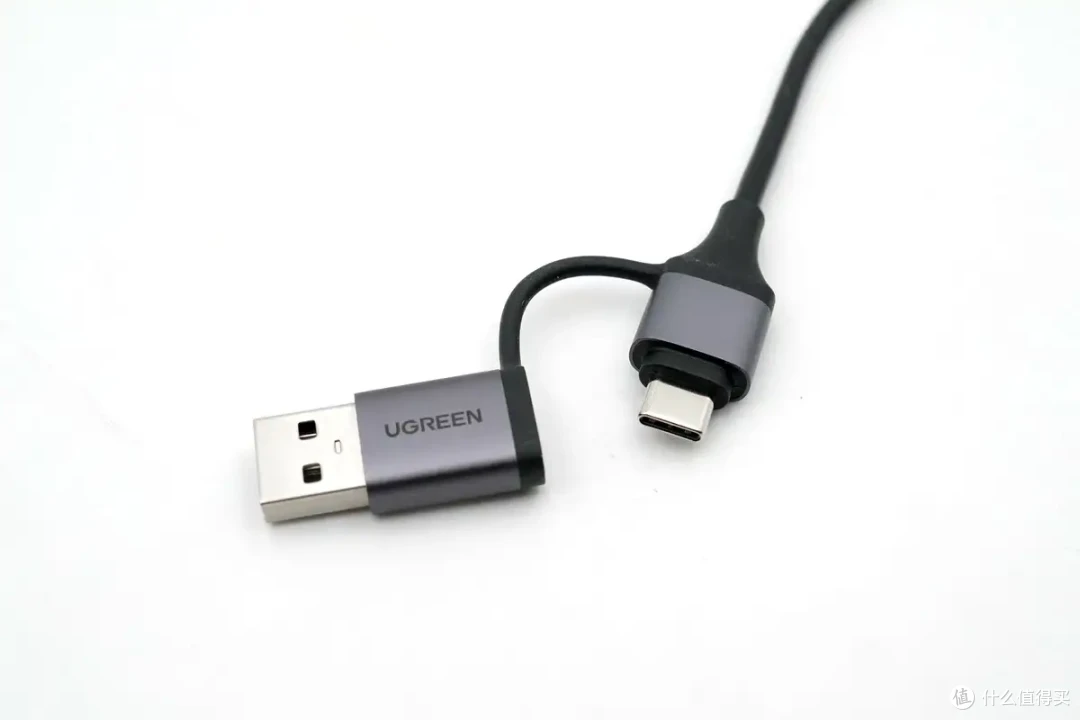

产品的二合一接口采用 USB-C 和 USB-A 双结合，可灵活适配台式机、轻薄本及安卓移动设备，无需额外转接头，线缆尾端做了加固防折设计，日常插拔、弯折更耐用

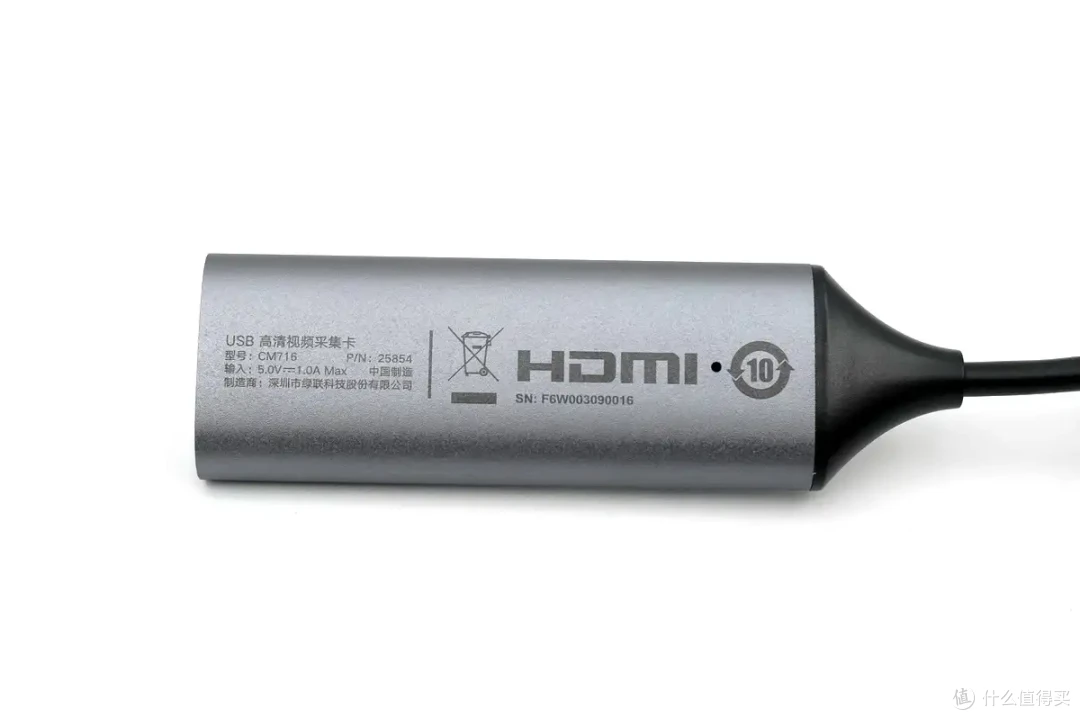

产品背面印有 USB 高清视频采集卡产品名称，CM716 的型号及货号 P / N：25854。供电参数为 5.0V / 1.0A Max，说明该采集卡采用 USB 总线供电、低功耗设计，无需外接电源，插上电脑 / 手机即可工作，正契合其“免驱动、即插即用”的便携定位。

标注“中国制造”“制造商：深圳市绿联科技股份有限公司”及 HDMI 认证标识，并带有环保回收标识，体现其正规量产与出口合规资质。

机身印有独立序列号 SN（F6W003090016），可用于产品溯源、真伪核验和售后质保登记，这也是品牌正规化的细节体现。

产品兼容

绿联 CM716 高清视频采集卡可以兼容录制软件有 OBS Studio / XSplit / Potplayer / QuickTime Player 等，本期采用 OBS Studio 录制软件测试。

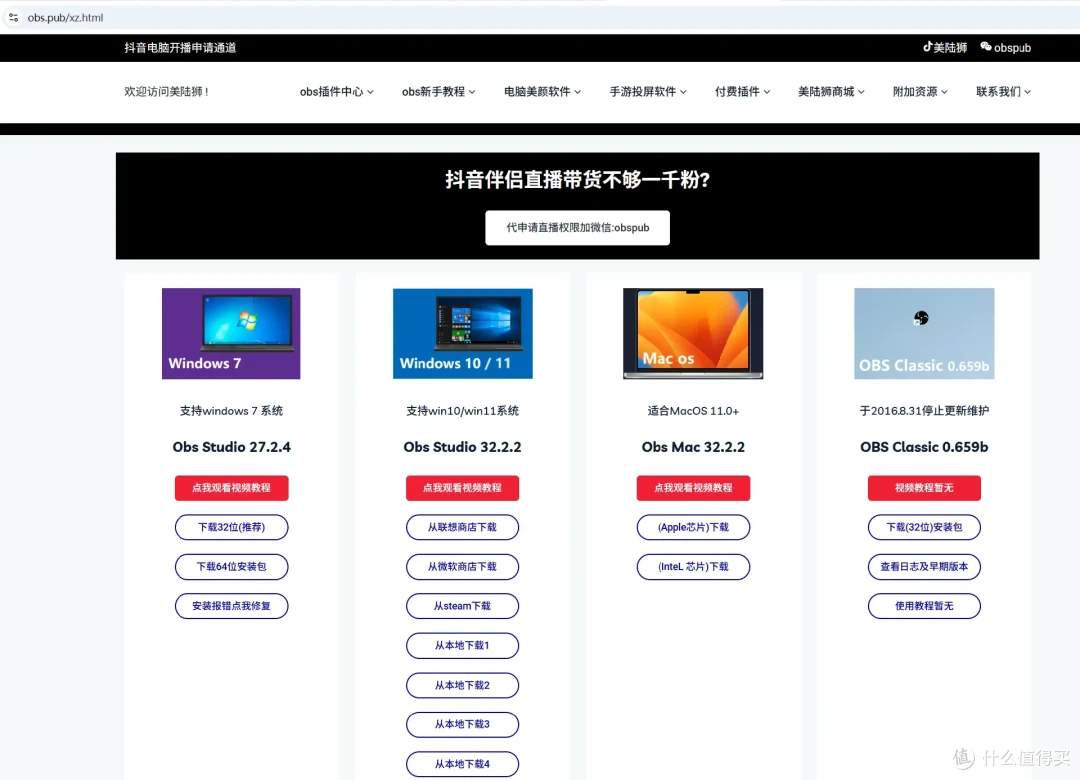

使用产品之前，到以下网址 https://www.obs.pub/xz.html 下载 OBS Studio 录制软件。官网页面有不同的系统可以选择，本期选用普及最广的 Windows 10 / 11 系统，点击从本地下载，下载完成后，打开安装文件，等待安装完成即可。

OBS Studio 是一款完全免费、开源、跨平台的专业级直播推流与屏幕录制软件，配合绿联 CM716 就能在几分钟内完成一套高清直播 / 录制环境。

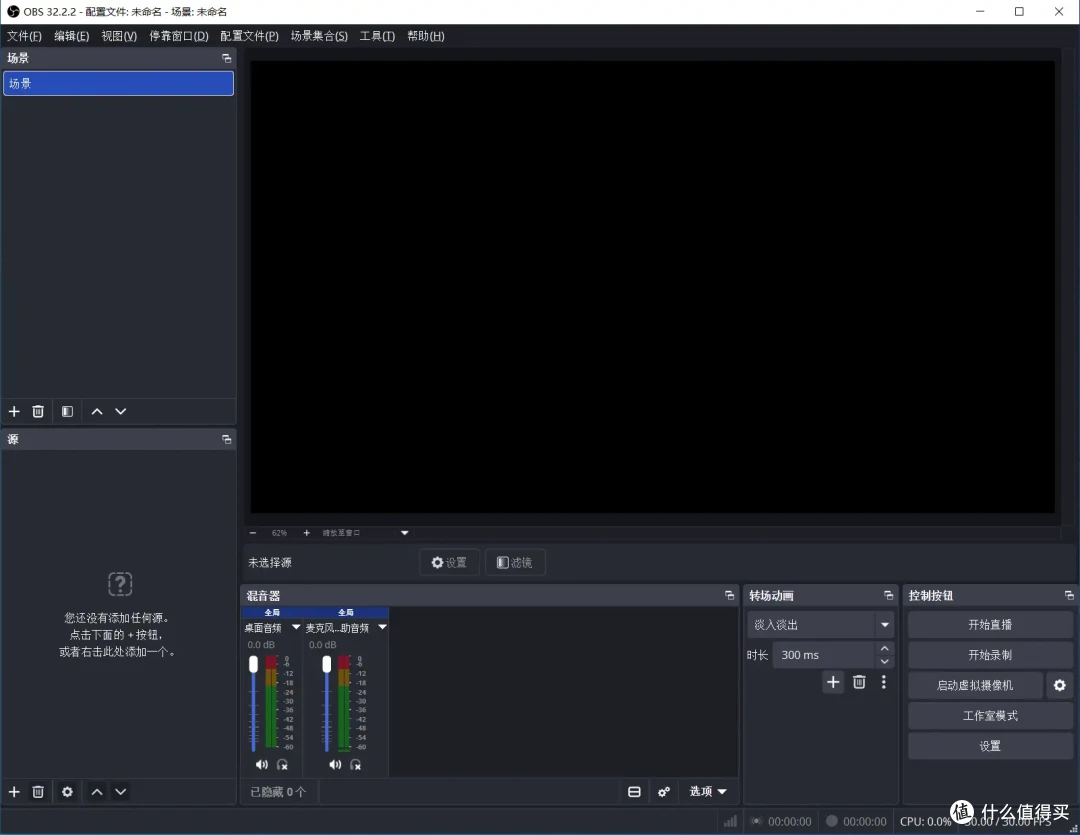

OBS Studio 主界面分四大板块，左上角的场景面板、左下角为源面板、右上角预览面板和右下角的控制面板。场景相当于“一页幻灯片”，可以建多个场景（如“开场画面”、“游戏画面”、“下播”）。源简单介绍就是画面的“原料区”。可以增加面板上你想要出现的画面。预览面板就是最终输出的实时预览，每添加一个源，就会出现在面板上面。控制面板就是控制音频、音量，开始直播、开始录制、启动虚拟摄像机、工作室模式、设置——这是“发布”入口，点「开始录制」即可本地录屏，点「开始直播」即推流到平台。

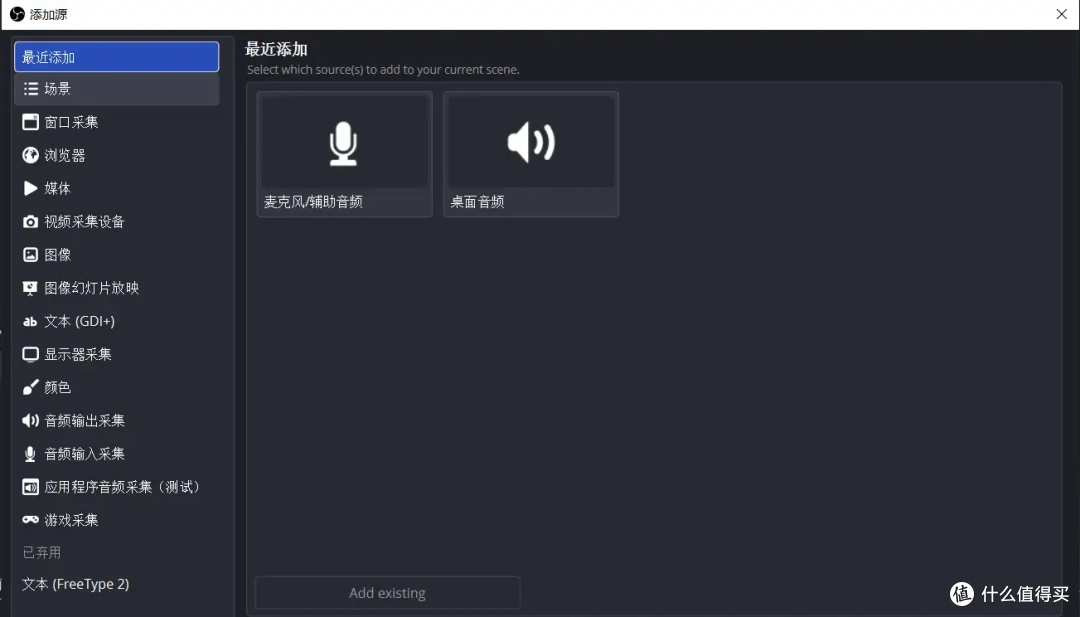

OBS Studio 源面板可以增加以下类型：窗口采集、显示器采集、游戏采集、浏览器、媒体 / 图像 / 幻灯片、文本（GDI+）、颜色、音频输入 / 输出采集、应用程序音频采集、场景、视频采集设备。

产品使用

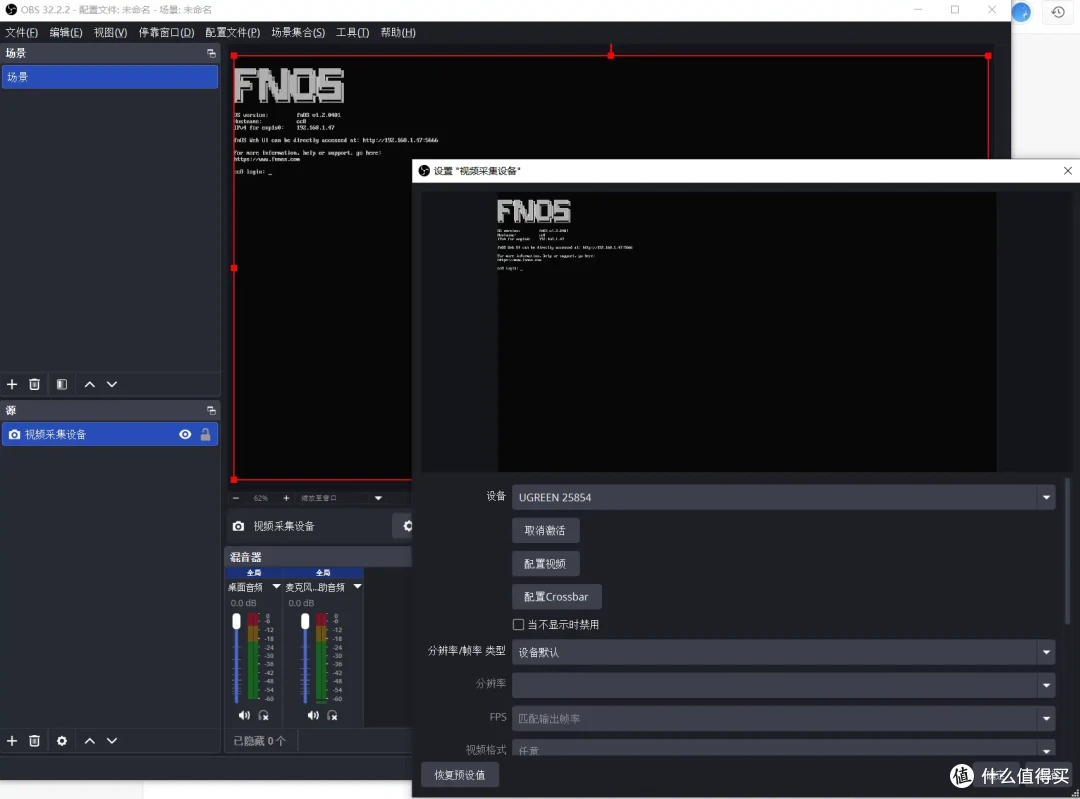

本期采用绿联 CM716 高清视频采集卡来采集另一台装有飞牛 NAS 系统主机的画面。先用 HDMI 连接线将采集卡的 HDMI 输入接口连接到装有飞牛 NAS 系统的主机，再把采集卡的另一端接口（USB-C 或 USB-A 都可以）接到使用的电脑上，当系统提示设备连接成功后，打开 OBS Studio 的源面板，点击“+”，选择视频采集设备，此时会弹出设备选择窗口。找到绿联 UGREEN 25854 这个设备，飞牛 NAS 系统主机的画面就出现了，由此可以证明，绿联 CM716 高清视频采集卡不但可以和常规的系统兼容，还可以和 NAS 系统完美结合。

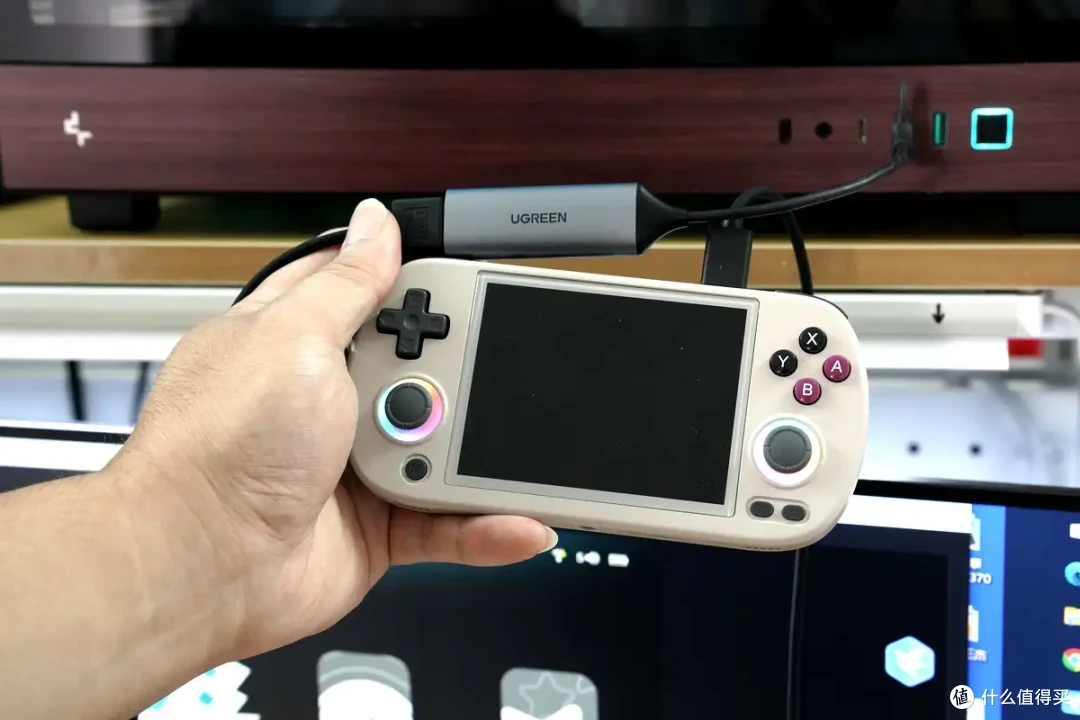

接下来用绿联 CM716 高清视频采集卡连接了一台掌上游戏机，游戏机配置的是 HDMI mini 接口，更换了一条 HDMI 连接线，连接上绿联 CM716 高清视频采集卡，插入电脑，系统提醒设备连接成功，又一次完美体现产品的“即插即用，无需驱动”功能。

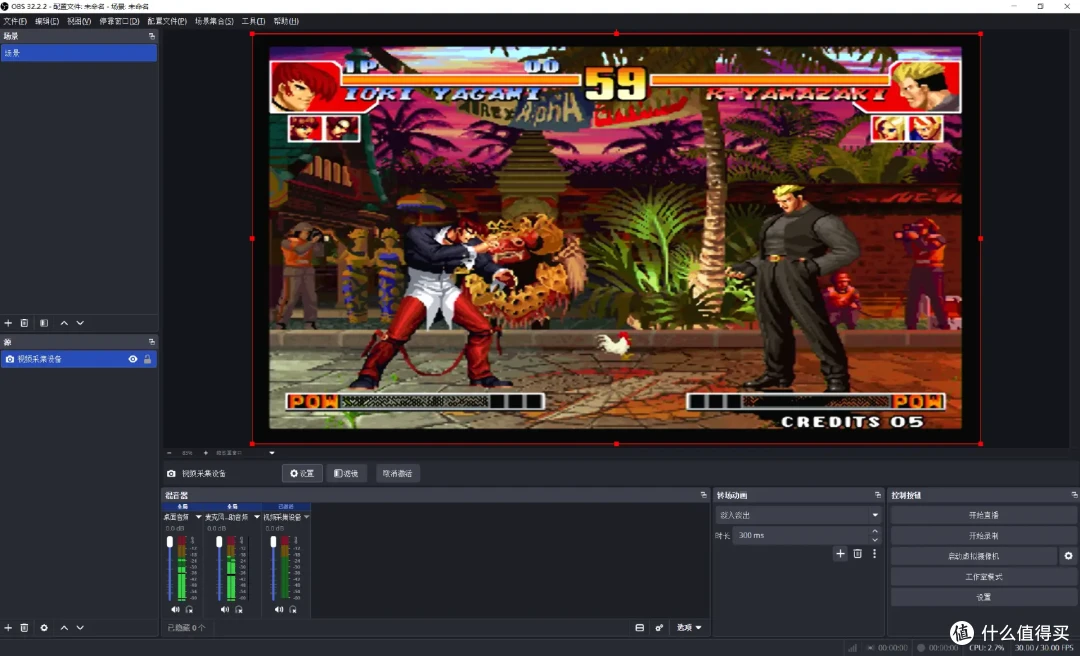

按前面的步骤，同样地在源面板里添加视频采集设备，选择绿联 UGREEN 25854，掌上游戏机的游戏画面就可以清晰流畅地呈现在面前。同时，这次设置里面，音频采集方式选择自定义，选择数字音频接口（UGREEN 25854），掌上游戏机的声音就能通过采集卡传递到电脑主机。

产品功能

本期重点是利用绿联 CM716 高清视频采集卡，将手机、游戏机、平板、另一台电脑等设备画面采集到主机上，再推流到各大直播平台。

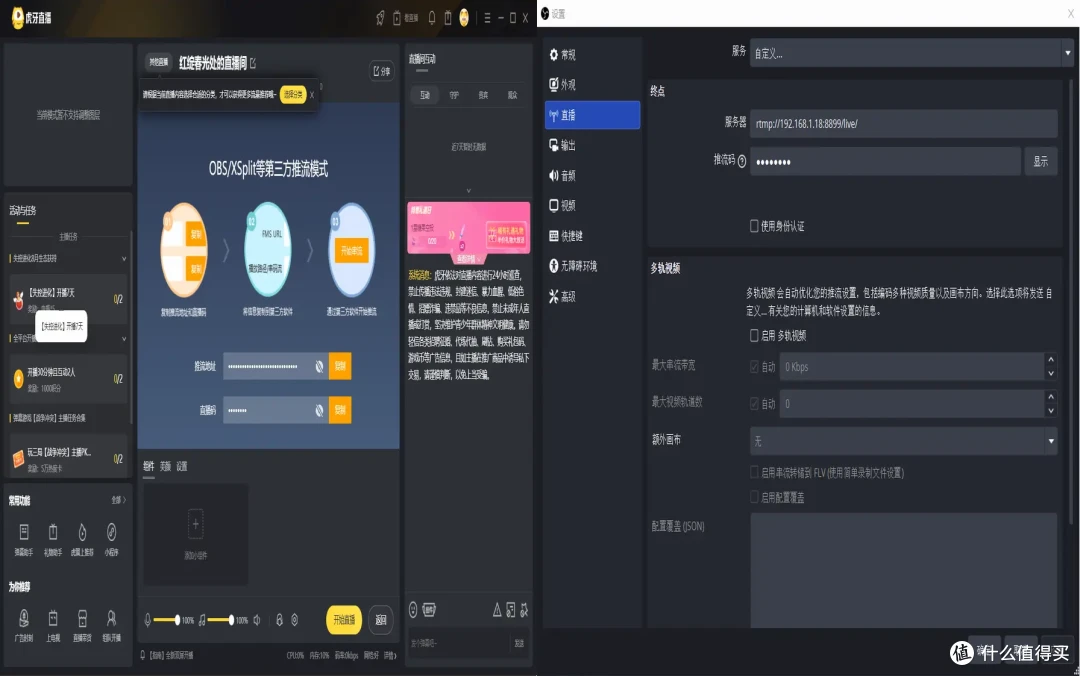

前面已经介绍了 HDMI 连接、视频采集和音频采集的方法。接下来看一下利用采集卡直播的操作。本期以虎牙直播为例。下载虎牙直播软件，选择第三方推流直播方式，将虎牙直播的推流地址和直播码分别复制到 OBS Studio 直播设置中的服务器和推流码栏，确认并保存设置。最后确认音频设置是否已经激活，开播前的工作就完成了。

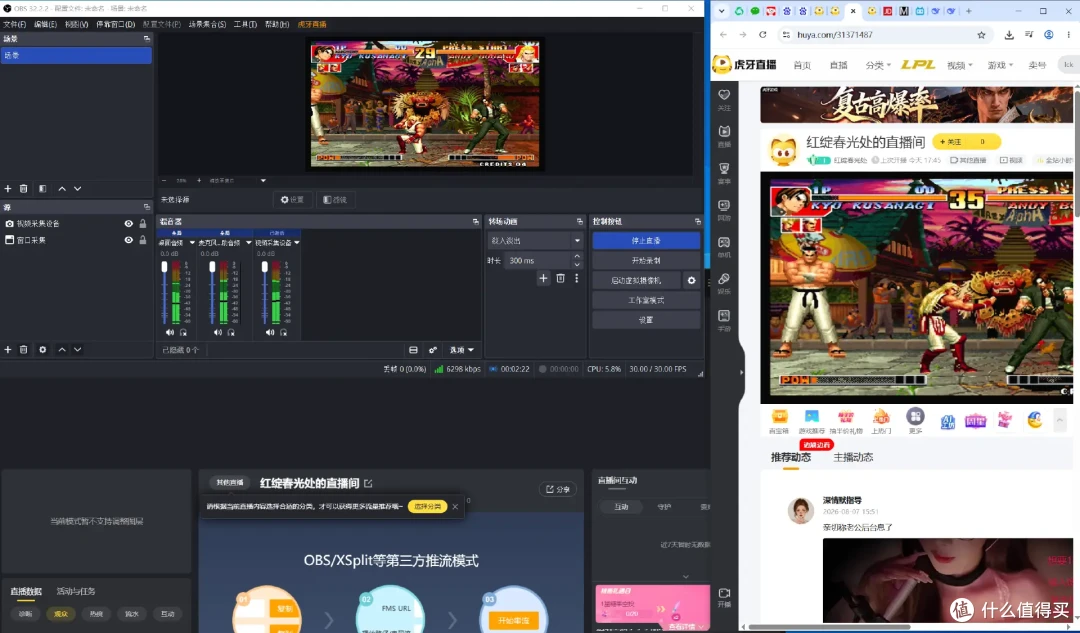

准备工作都做好后，点击 OBS Studio 右下角的开始直播，然后在虎牙直播软件中确认直播状态，即可正式开始推流。最后，以游客身份，打开虎牙直播的官网，搜索直播间的名字，刚刚设置的直播画面就出现在屏幕上了，屏幕上的直播画面与主机的画面存在 4-6 秒左右的延迟时间，属于正常现象。直到这里，本期的重点任务已经成功。

利用绿联 CM716 高清视频采集卡采集画面进行直播已经成功完成了，本期还进行了一项多平台同时推流直播的试验。

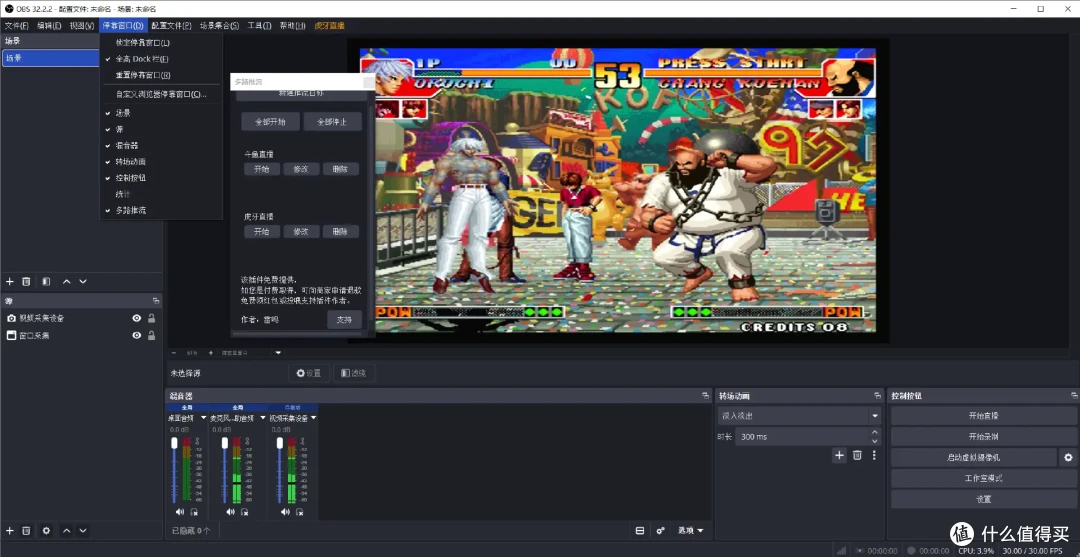

首先，前往 https://github.com/sorayuki/obs-multi-rtmp/releases 下载 obs-multi-rtmp 插件（示例文件为 obs-multi-rtmp-0.7.4.0-windows-x64-Installer.exe）。下载后直接安装，安装路径保持默认即可。安装完成后打开 OBS Studio，在停靠窗口中找到‘多路推流’，将需要同时直播的各平台推流地址和推流码分别添加进去，然后点击开始直播。当各平台直播间出现画面后，就证明多平台推流测试成功，绿联 CM716 采集的画面能够同时出现在多个直播平台。

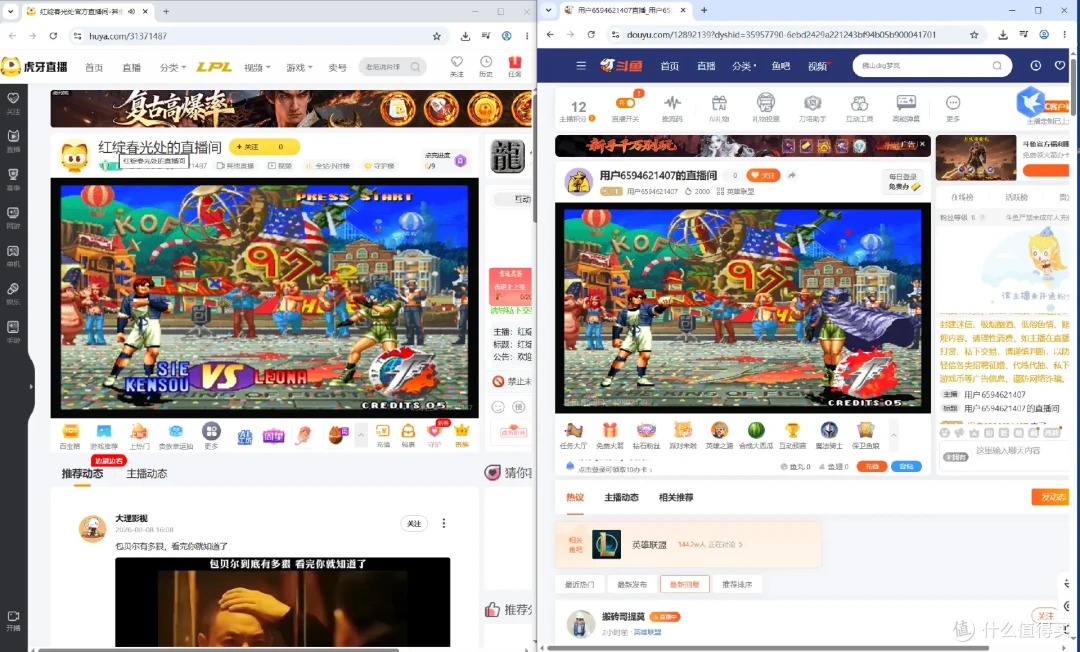

在虎牙和斗鱼直播平台分别打开对应直播间，刚刚设置的直播画面已经清晰呈现在观众面前。各大直播平台之间也会存在时间延迟，属于正常现象。直播画面非常清晰，没有出现卡顿，绿联 CM716 在视频采集方面的表现相当出色。

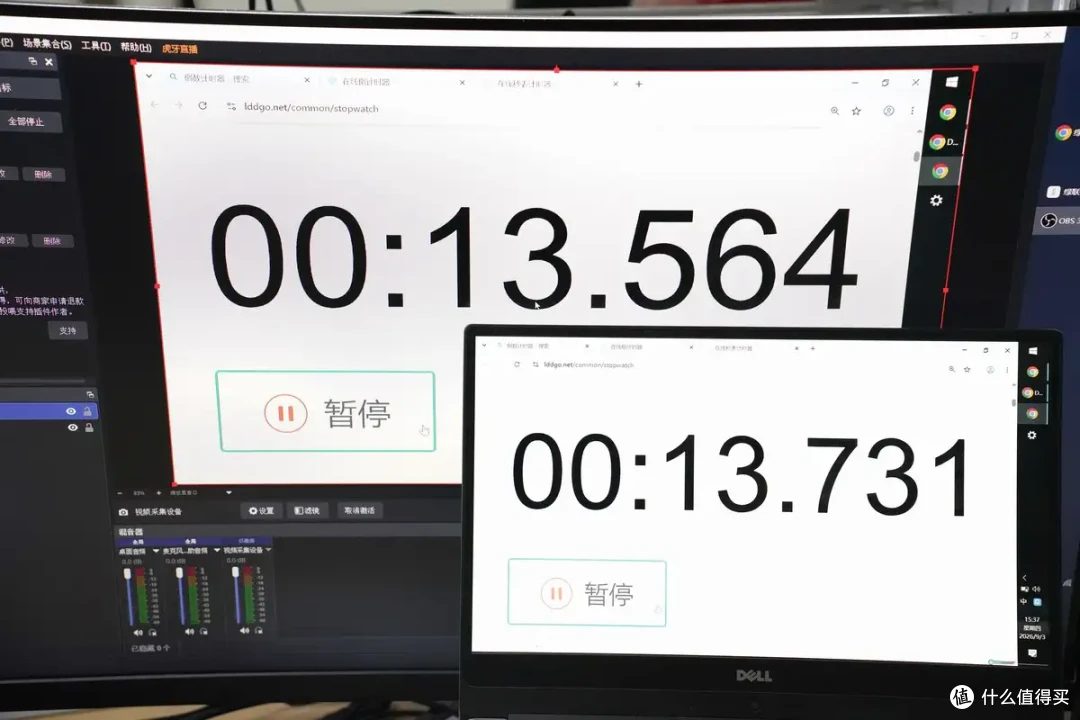

为验证绿联 CM716 高清视频采集卡的实际表现，我们特别进行了一次延迟实测：通过两台同步计时器分别记录输入源与采集输出的画面，测得两者时间差约为 0.167 秒（167ms）。这意味着游戏、相机画面都能被实时、稳定地传送到电脑端，配合高性能芯片与音视频同步优化，无论是直播、录制还是画面监看，都能获得清晰流畅的体验。

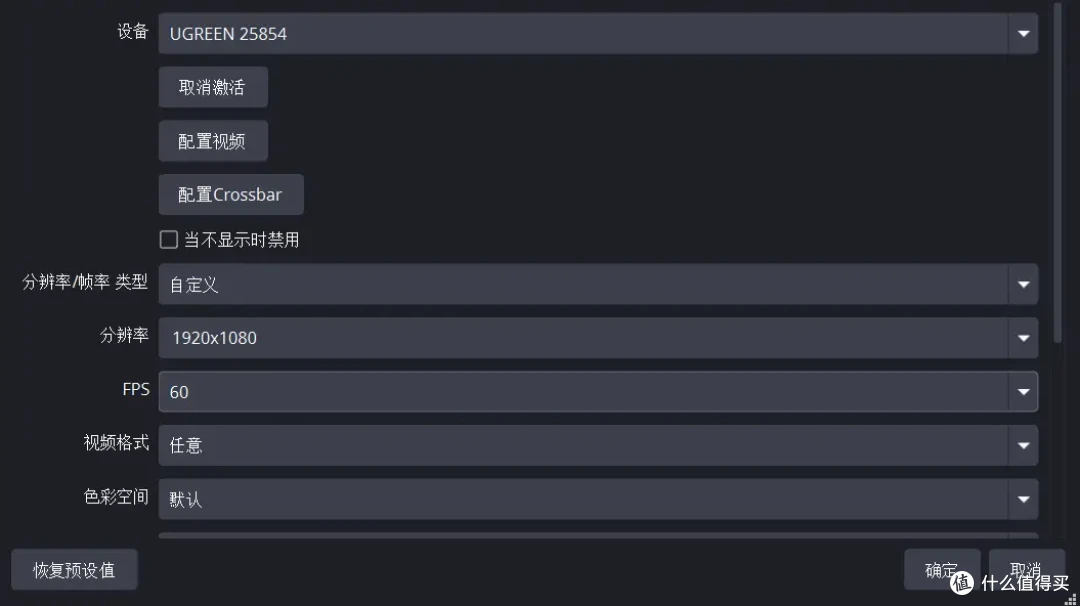

同时，我们对绿联 CM716 高清视频采集卡的输入与输出规格也进行了实测确认。截图可见，在官方设备配置软件中，采集输出分辨率设为 1920×1080、帧率 60FPS，输出即为标准全高清画面；输入侧则支持 HDMI 最高 4K/30Hz 信号接入。4K 输入 + 1080P/60FPS 输出，让游戏、相机等设备的画面在电脑端保持高清细腻，细节清晰、动态顺滑。

存储吧总结

绿联 CM716 高清视频采集卡给我的印象很直接：它没有堆砌复杂功能，而是把“便携、免驱、兼容”这三件事做到了足够顺手。

外观和做工方面，银灰色铝合金机身配合细长笔形设计，拿在手里轻巧扎实，USB-C 和 USB-A 二合一输出口既省去了转接头，也能灵活适配笔记本、台式机和安卓设备。5V / 1A 的低功耗 USB 总线供电，插上就能用，桌面不需要再添一个电源适配器。背面的序列号、HDMI 认证标识和完整制造商信息，也体现出正规品牌该有的细节。

实测环节，它和 OBS Studio 的配合几乎没有门槛：连接飞牛 NAS 主机、掌上游戏机都能即插即用，视频画面清晰稳定，声音也可以通过自定义音频采集正常传输。在虎牙直播推流测试中，从设备接入到开播只需要几分钟，直播画面与本地预览之间 4–6 秒的延迟属于正常推流现象，不影响实际使用。

当然，它也有一些客观定位：1080p@60Hz 的采集规格面向的是主流直播和录制需求，如果你的核心场景是 4K 高帧率采集，那这块卡并不是目标产品。但考虑到它的体积、双接口设计和免驱体验，对于刚入门直播、需要多设备切换，或者经常移动录制的用户来说，绿联 CM716 是一块相当实用、省心的采集卡。

本期产品绿联 CM716 高清视频采集卡来自于绿联（UGREEN）京东自营旗舰店，售价 109 元，有需求的可以自行前往咨询。
