硬管内窥镜（直杆内窥镜）核心结构、工作原理，附软硬内窥镜对比

在工业无损检测、精密设备检修、微创医疗等领域，内窥镜是解决“狭小密闭空间可视化检测”的核心设备。很多人对内窥镜的认知仅停留在“可以看内部”，却不清楚硬管内窥镜（直杆内窥镜）和常见的软管内窥镜有着本质的技术差异。硬管内窥镜凭借高清无畸变、高稳定性、耐损耗的优势，成为高精度检测场景的首选。本文通俗拆解硬管内窥镜的结构、工作原理，并全方位对比软硬内窥镜的适配场景，帮大家彻底读懂两类设备的核心区别。

一、硬管内窥镜核心结构：精密光学的刚性集成设计

硬管内窥镜整体为刚性直杆结构，无法弯曲，整体由操作端、光学核心、插入工作端三大模块组成，所有组件高精度同轴装配，是典型的精密光学仪器，核心结构分为七大部分。

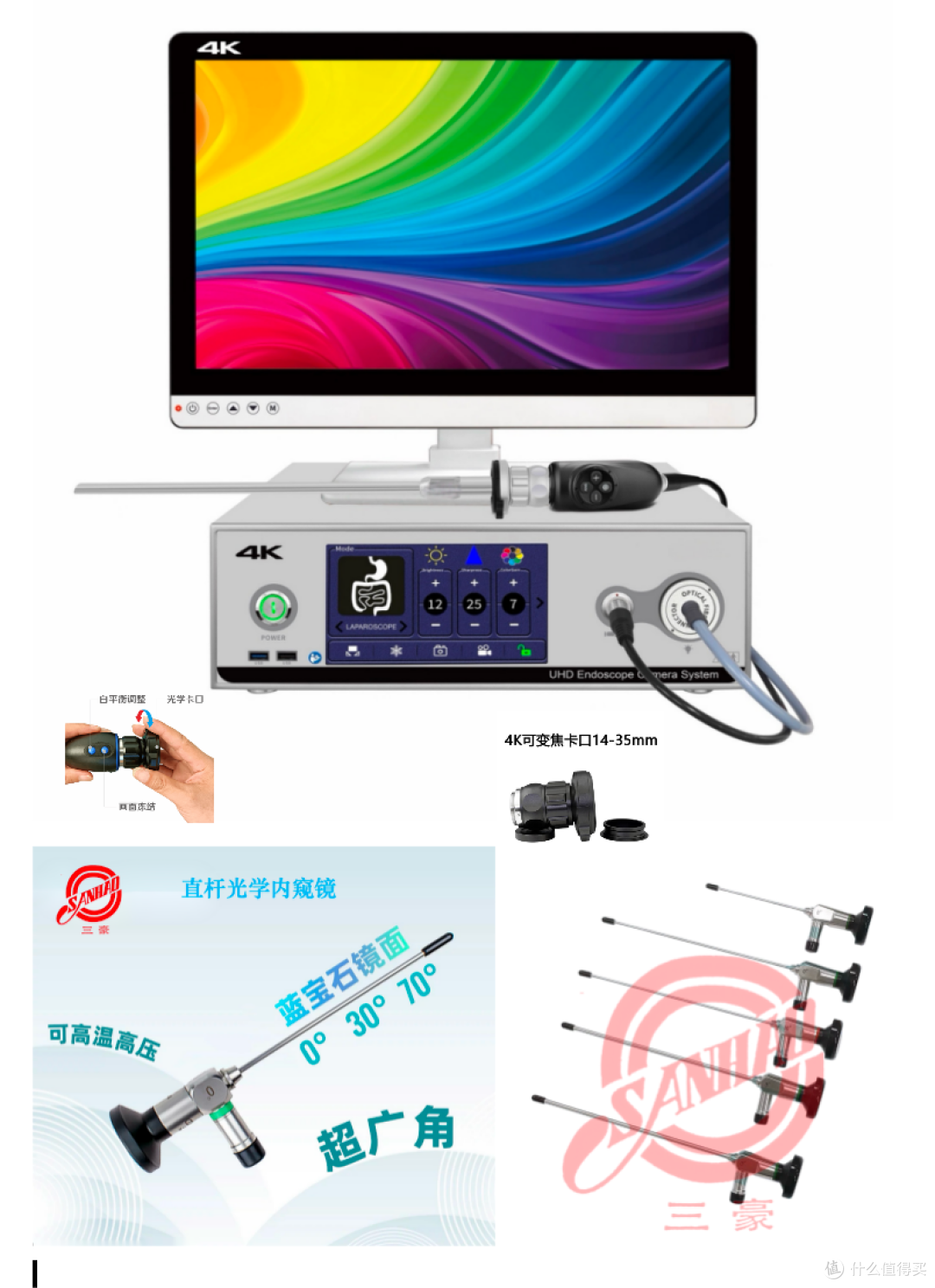

1. 目镜组件：作为人眼观测端口，自带屈光度调焦功能，可适配不同操作人员的视力差异，精准消除视差，实现画面清晰对焦，部分型号可外接摄像模块，实现画面投屏、录制与存档。

2. 核心光学透镜组（霍普金斯棒状透镜系统）：这是硬管内窥镜的核心技术亮点。区别于传统透镜，它以长棒状玻璃透镜替代空气间隔式小透镜，大幅提升通光量、分辨率，从根源减少画面畸变，也是硬镜成像画质远超软镜的关键原因。

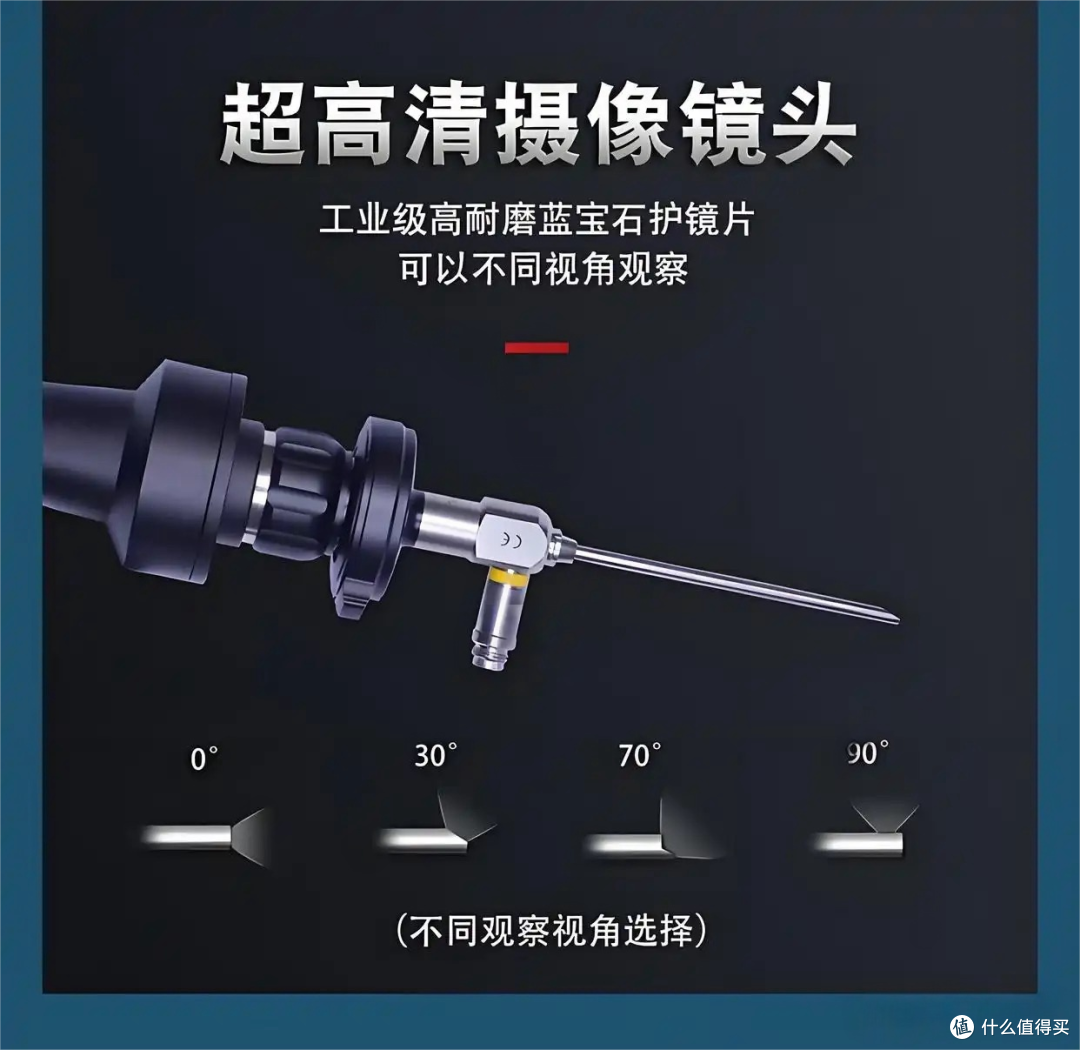

3. 前端物镜与棱镜组：位于镜身最前端，物镜负责采集被测物体的光学影像，配套的转向棱镜可改变观测视角，衍生出0°直视、30°斜视、70°侧视、90°平视等多种视向角，适配腔体、管道、设备内壁等不同检测角度需求。

4. 光纤照明光缆：镜身内部集成独立光纤束，与成像光路完全分离，可外接冷光源。光线通过光纤传导至设备前端，均匀照亮黑暗密闭的检测区域，无热辐射、无画面眩光，不干扰成像效果。

5. 操作手柄（镜体）：设备手持操控部位，结构简洁稳固，支持镜身360°旋转调节，方便操作人员调整观测方位，适配各类复杂检测姿态，操作精准度高。

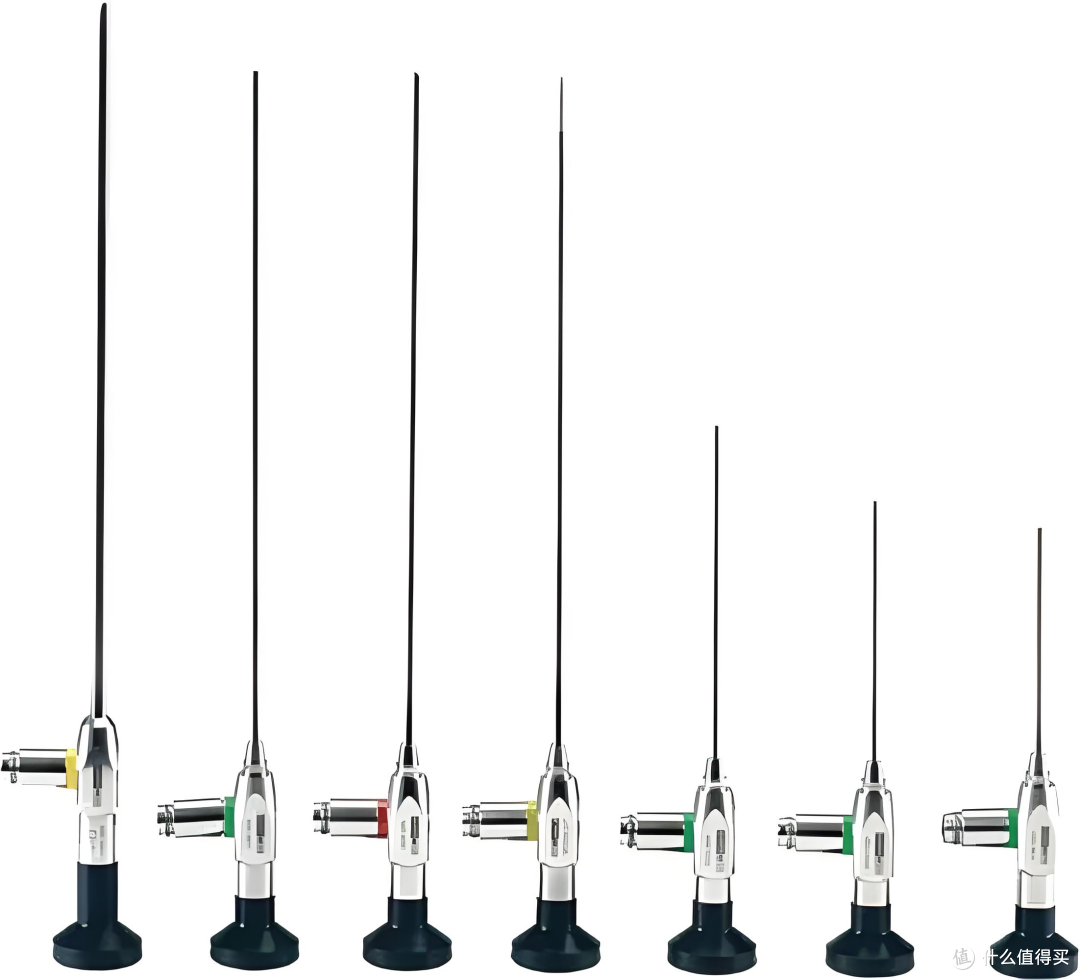

6. 刚性金属镜身：采用不锈钢硬质套管，不变形、不弯折，内部多通道分隔设计，分别容纳光学透镜与照明光纤，全方位保护内部精密光学组件，适配狭小、硬质工况环境。

7. 前端集成端头：整合光纤出光窗口与成像镜头，经过微米级精度装配，保证照明均匀、光路同轴，确保全视野成像清晰、无暗角、无偏移。

二、工作原理：双系统协同，实现高清可视化检测

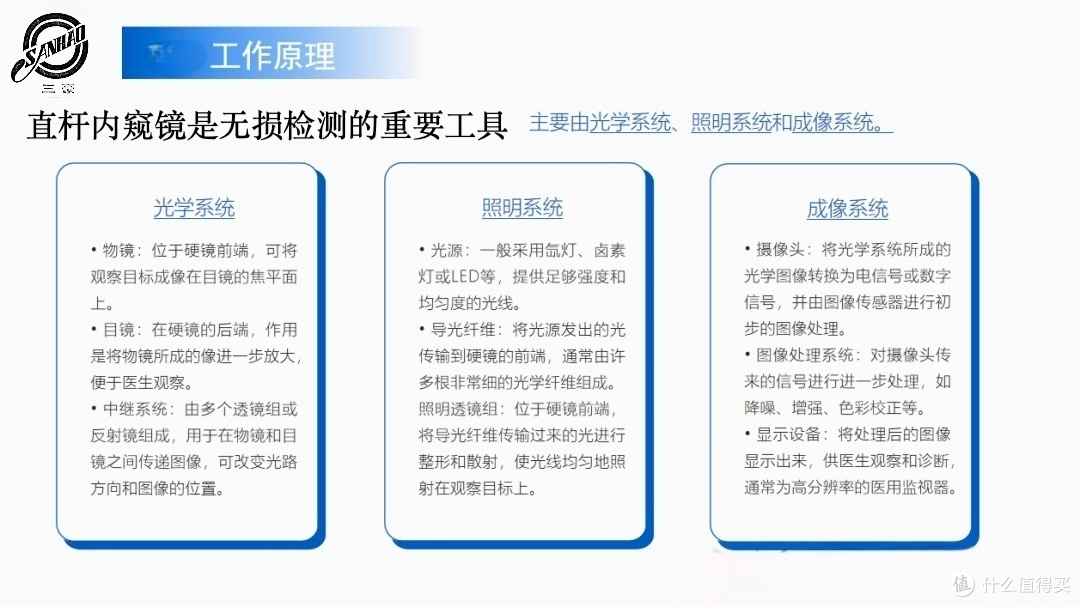

硬管内窥镜的工作逻辑依托光学成像系统+光纤照明系统双独立协同架构，两大系统互不干扰、各司其职，实现精准检测。

1. 光学成像系统原理：被测物体的反射光线首先进入前端物镜，形成倒立实像，再通过镜身内部的棒状转像透镜组，将倒立影像校正为正向清晰图像，持续传输至目镜端，经目镜放大后供人眼观测，也可外接摄像系统实现电子成像输出。搭配不同角度棱镜，可灵活切换观测视角，覆盖多维度检测需求。

2. 光纤照明系统原理：外置冷光源发出高亮度自然光，通过耦合器导入镜身光纤束，无损耗传导至设备前端射出。冷光照明杜绝热损伤，适配精密工业零件、无菌医疗腔体等敏感场景，彻底解决密闭空间无光检测的难题。

三、硬管 VS 软管内窥镜：核心区别与场景适配

很多用户选型纠结的核心，就是分不清软硬内窥镜的适配场景。二者最大的差异在于光学结构、柔韧性与成像质量，没有绝对优劣，只有场景适配之分。

1. 成像质量：硬镜全面领先：硬管内窥镜采用实体棒状透镜传像，光路稳定、透光率高、无像素损耗，成像高清、低畸变、色彩还原精准，可捕捉细微裂纹、划痕、瑕疵；而软管内窥镜依靠光纤束传像或前端芯片成像，存在像素离散、画面噪点多、分辨率有限的问题，细微缺陷容易漏检。

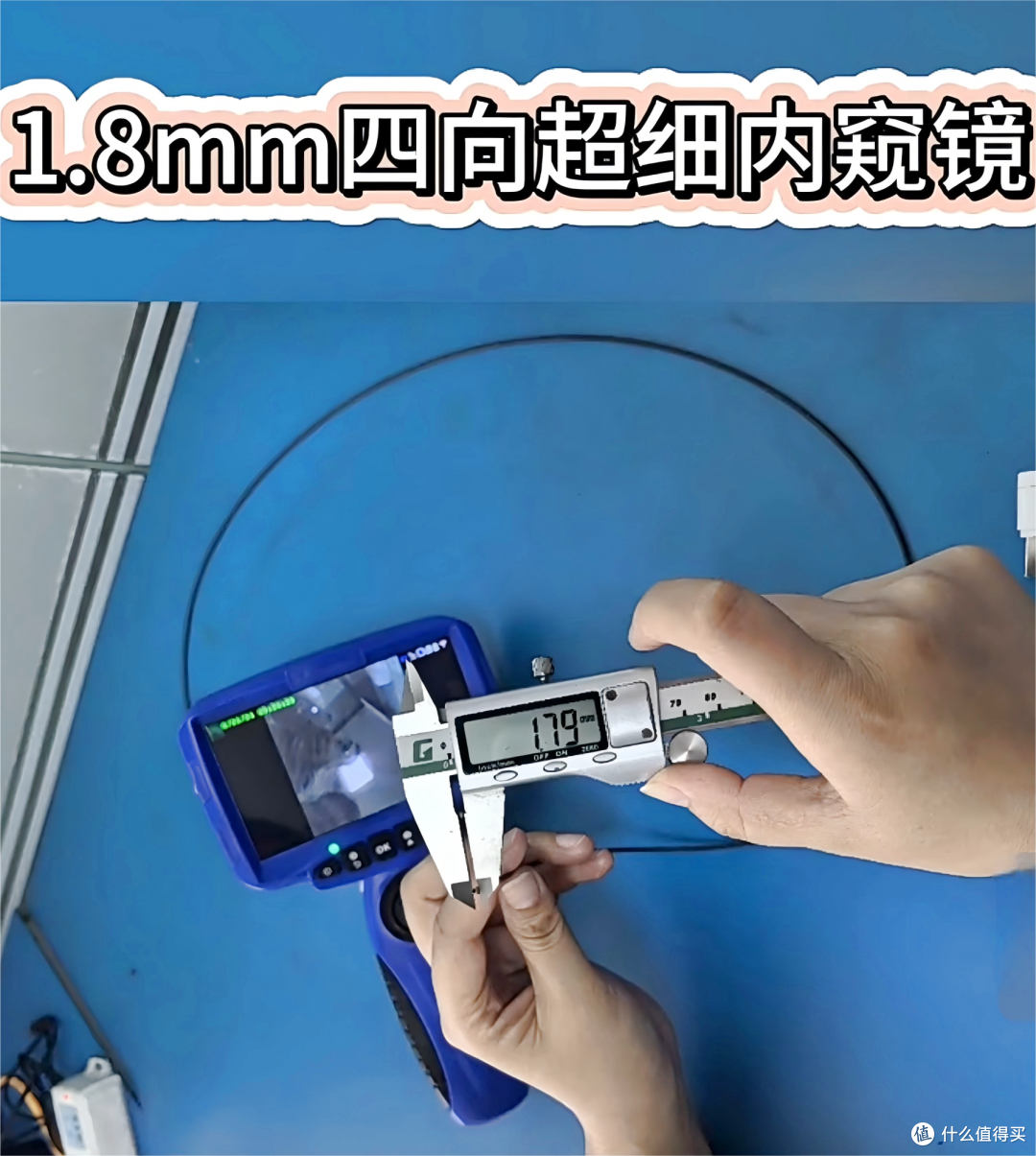

2. 结构柔韧性：软镜更灵活：硬镜为刚性直杆，无法弯曲，仅适用于直线通路的检测场景；软镜可任意弯折、多角度转向，能穿梭弯曲、迂回的复杂管道与腔体，可达性更强，适配复杂异形通道检测。

3. 耐用性与稳定性：硬镜性价比更高：硬镜金属镜身坚固耐磨，光学结构稳定，可反复消毒、长期高频使用，故障率低、维护成本低；软镜光纤易折损、老化，长期使用会出现画面发黑、画质衰减，损耗快、维修成本高。

4. 核心应用场景区分：硬管内窥镜主打高精度检测、精准手术、硬质腔体排查，如关节镜、腹腔镜、精密机械内腔检测、航空发动机管路检测等；软管内窥镜主打柔性通路筛查，如肠胃检查、呼吸道检测、异形软管管道排查等。

四、总结：精准选型才是核心

简单来说，追求高清画质、精准缺陷检测、长期稳定使用，优先选择硬管内窥镜；需要穿梭弯曲复杂通道、侧重大范围筛查，选择软管内窥镜。硬管内窥镜凭借独特的棒状光学成像技术，奠定了其在高精度无损检测、微创精准医疗领域的不可替代地位。读懂它的结构与原理，结合场景精准选型，既能提升检测精度与效率，也能大幅降低设备使用与维护成本。
