兮克三层交换机开启DHCP服务将MAC与IP绑定教程

前言：兮克SKS8300三层交换机可以使用console线连接交换机console口和电脑USB端口，使用终端软件进到命令行。配置 dhcp-client bind 功能后，客户端通过 DHCP 申请 IP 地址时，DHCP 服务器会根据客户端的

MAC 地址信息，分配与之绑定的 IP 地址。如果客户端 MAC 地址信息未做绑定，则 DHCP 服务器将不会分配 IP 地址给客户端。

。（此教程适用SKS8300-24X2C、SKS8300-24E6X、SKS8300-12E2T2X、SKS8310-8X、SKS8310-8T。）

前期准备：

1. 从包装盒中拿出管理线，USB接头连接电脑主机，RJ-45接头连接交换机console端口（如图1）。

图1

2.连接好之后在电脑上右击“我的电脑”。点击管理，进入到计算机管理界面，然后点击设备管理。

3.在设备管理器中点击端口（COM和LPT），查看USB Serial的端口号（本文示例端口号为COM3）。如果在设备管理器——端口（COM和LPT）中没有此选项，其他设备中是感叹号，可以到兮克官网 (seekswan.com)下载中心下载console驱动安装。（如图2）

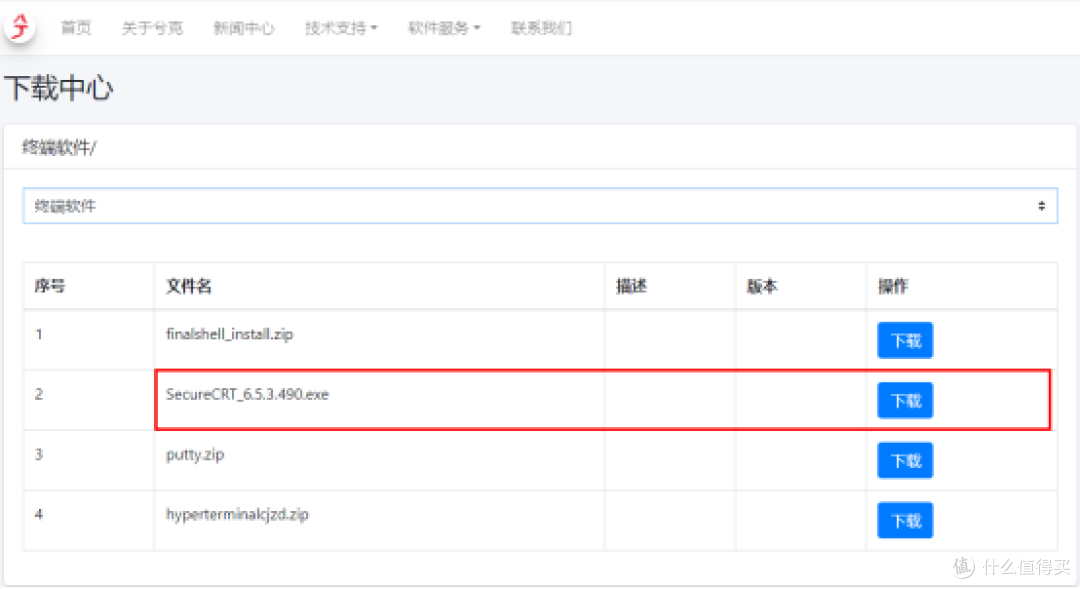

4.前往兮克官网下载终端软件：http://visit.seekswan.com:6555/app/file/download.html

下载好终端软件安装到桌面。

情景设定：默认VLAN1开启DHCP服务，给VLAN1下面链接的一台PC固定分配IP192.168.10.150。

具体步骤：

1.打开终端软件，点击文件——快速连接（如图4）。

2.在弹出的页面框里按照图5参数进行选择：

（1）协议(P)选择Serial

（2）端口选择电脑识别的COM3（这个根据设备管理器里的端口号进行选择）

（3）波特率(B)选择115200

其余选项保持默认即可，然后点击连接。

3.进入终端软件后，点击回车。在login:后输入admin，password后输入admin，点击回车进到交换机模式switch>。然后输入en，进到特权模式点击回车。然后输入sys,点击回车进入全局配置模式[Switch]。

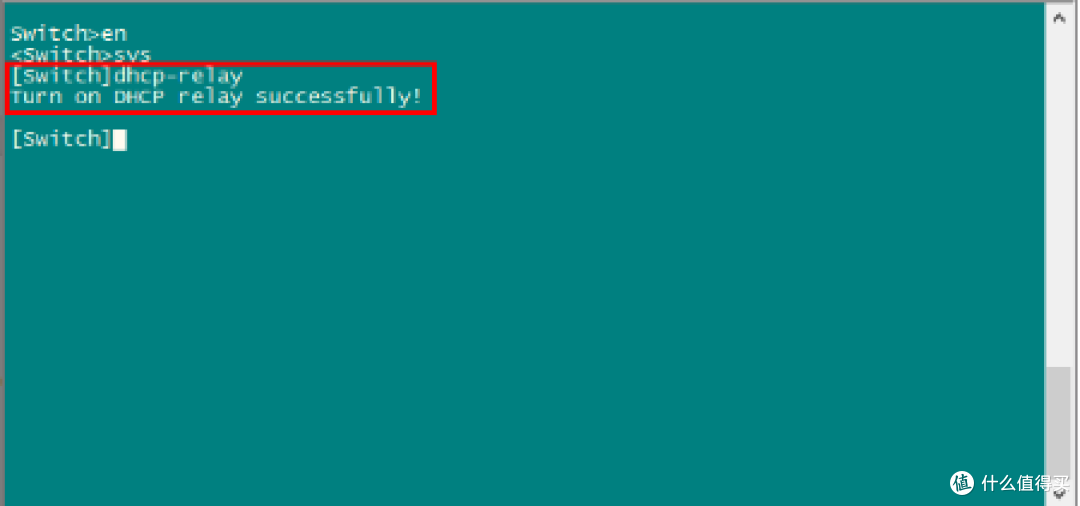

4. 输入dhcp-relay，点击回车，弹出Turn on DHCP relay successfully!即打开了DHCP中继。

5.输入dhcp-server 1 ip 192.168.10.12，点击回车。

弹出Set the ipaddress of dhcp server group success !即设置DHCP服务，IP设置就是VLANIF的IP，我这里是使用的是默认VLAN1的IP。

6.输入interface vlan-interface 1，点击回车进入VLANIF1模式。然后输入dhcp-server 1。弹出Set vlan interface dhcp server group success 后，即将dhcp服务绑定在VLANIF1上面。

7. 输入quit，点击回车退出到全局配置模式。输入ip pool test（test为地址池名，可以根据自己需要设置）点击回车，弹出Create a new ip pool successfully. 即新增一个地址池。

8. 输入gateway 192.168.10.12 255.255.255.0，点击回车弹出Config the gateway ip successfully.即设置地址池网关，地址池网关即为VLANIF1的IP。

9. 输入section 0 192.168.10.100 192.168.10.200，点击回车弹出Create an ip section successfully.即设置地址池IP分配区间，链接的终端设备可以获取到192.168.10.100到192.168.10.200这个区间里的IP。

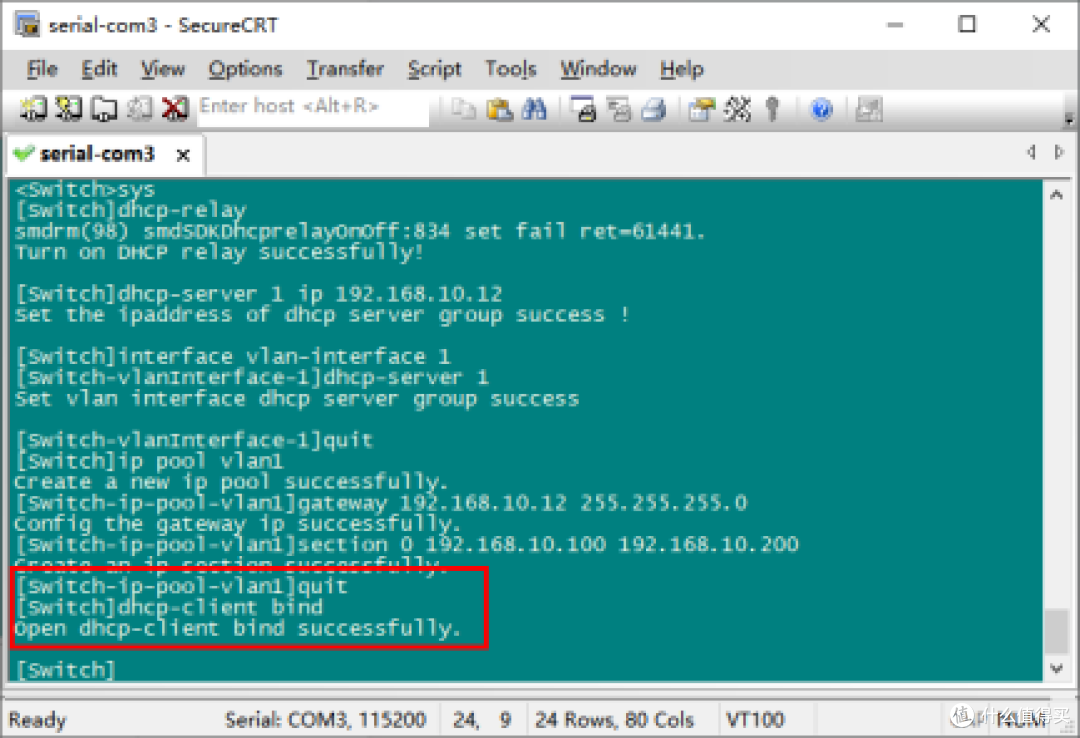

10.输入quit退出到全局配置模式，然后输入dhcp-client bind，弹出Open dhcp-client bind successfully.即打开dhcp-client绑定功能

11.查看一下客户端MAC地址，鼠标右键点击网络图标，点击打开“网络和Internet”设置。

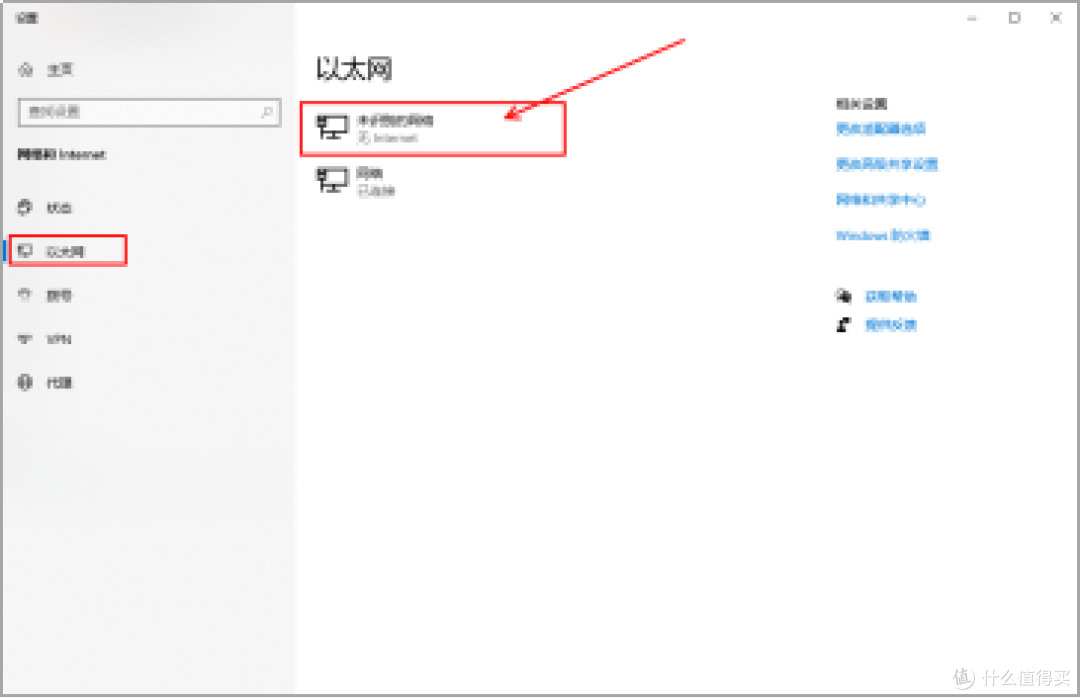

12.点击以太网。然后找到链接的网卡，点击查看网卡MAC信息、

13.记录客户端MAC地址信息。

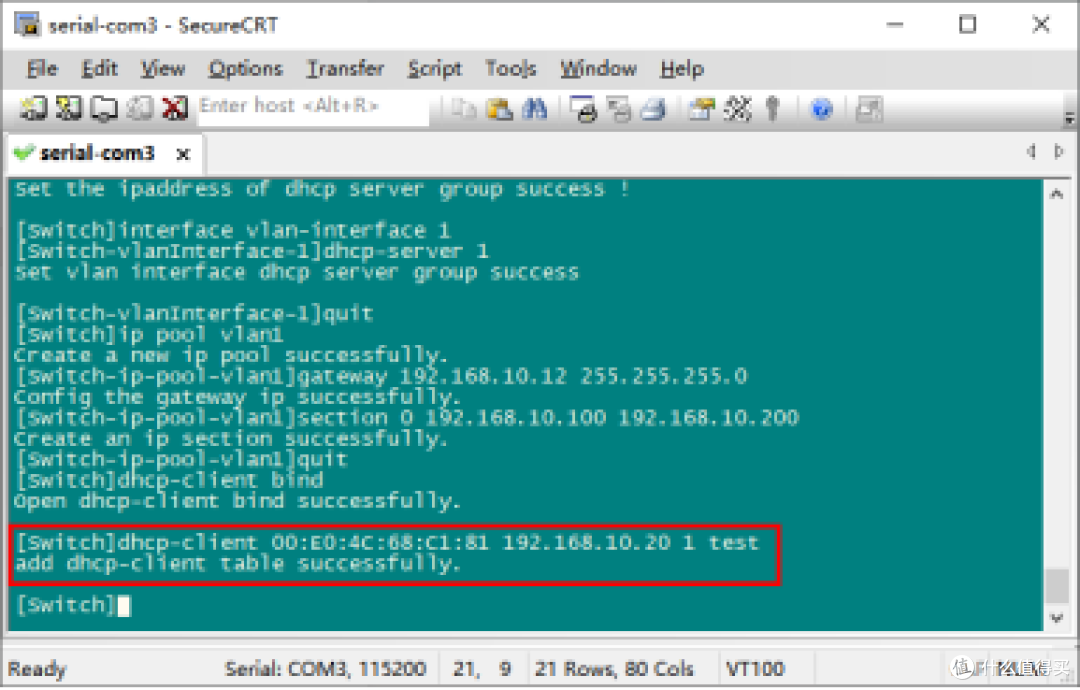

14.终端软件里再输入dhcp-client 00:E0:4C:68:C1:81 192.168.10.20 1 test，当弹出add dhcp-client table successfully.即绑定成功。这一步是添加 MAC 地址为 00:E0:4C:68:C1:81，vlan为1，ip地址为 192.168.10.20用户名为 test的 client。
