八面玲珑的海景房，微星MAG PANO 100L PZ机箱评测
2024-07-18 14:34:15
2点赞
3收藏
0评论
1. 非对称式的海景房机箱
最近几年电脑机箱开始流行比侧透更敞亮的海景式外观，主打就是大面积的可视化，非常适合用来组装带RGB元素的主机。这篇图文和大家分享的是微星MAG PANO 100L PZ机箱，一款有着270度可视化的全景玻璃机箱。

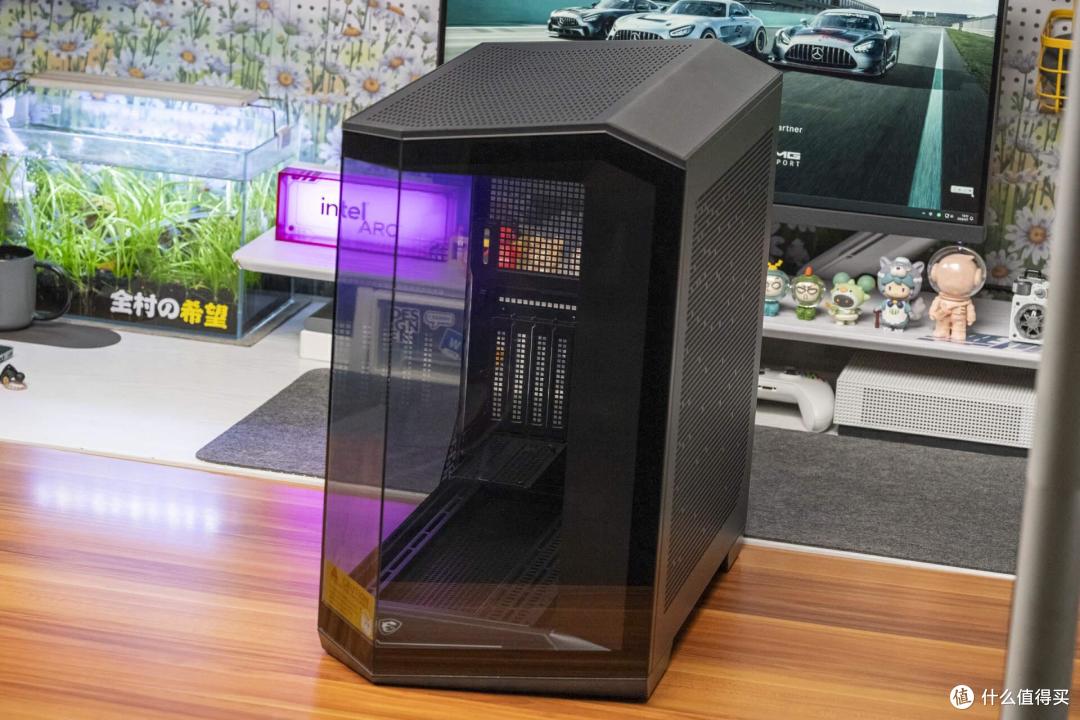

MAG PANO 100L PZ机箱不再是常见的四四方方的造型。机箱的前脸和顶盖都做了多面化设计，把以往有六个面都是对称的方盒子设计成了八个面。

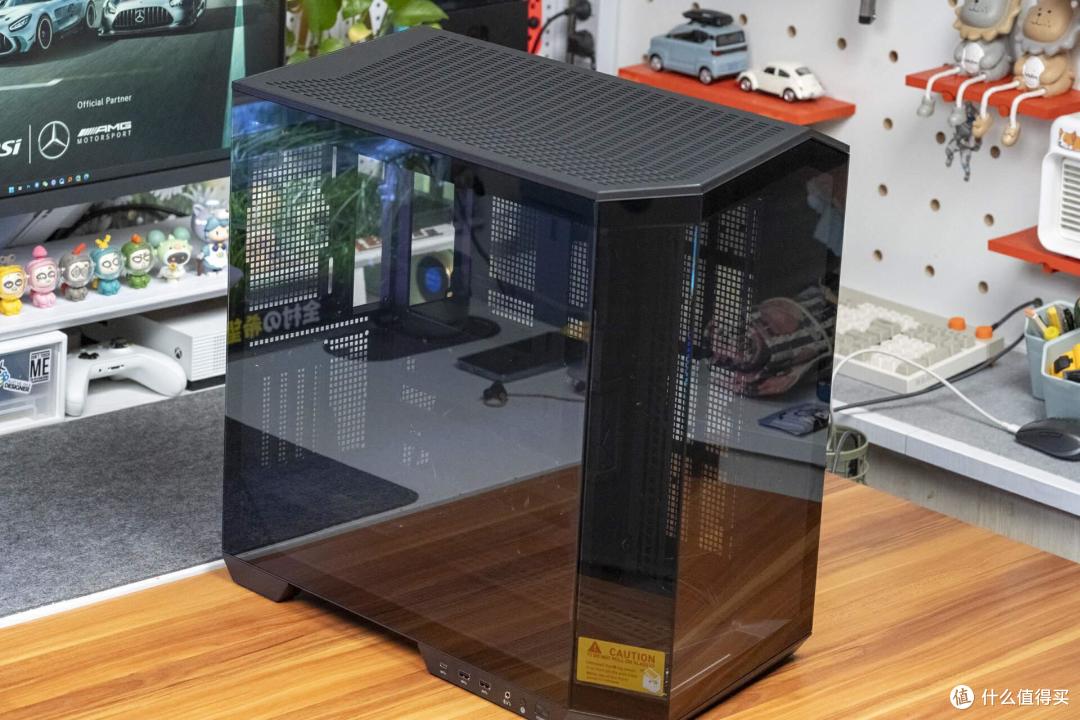

为了达成更大的可视化面积，这款机箱的设计师应该是献祭了不少头发。机箱的前脸和左边的侧板全部是由3块钢化玻璃拼接起来的，在视觉上就形成了一个270度的可视范围。对于那些颜值超高的硬件或者是有RGB元素的配件可以起到很好的展示效果。
这款机箱的长宽高的尺寸分别为518.7mm、290mm和482mm，属于中塔机箱的尺寸。
2.机箱的拆解
对于大部分机箱来说，拆掉左右两边的侧板就可以安装里面的配件。MAG PANO 100L PZ机箱虽然也可以这么做，但是只要你再深入地多拆一点儿，就会发现装机更方便。
机箱拆解的首要步骤是先把顶盖拆掉。

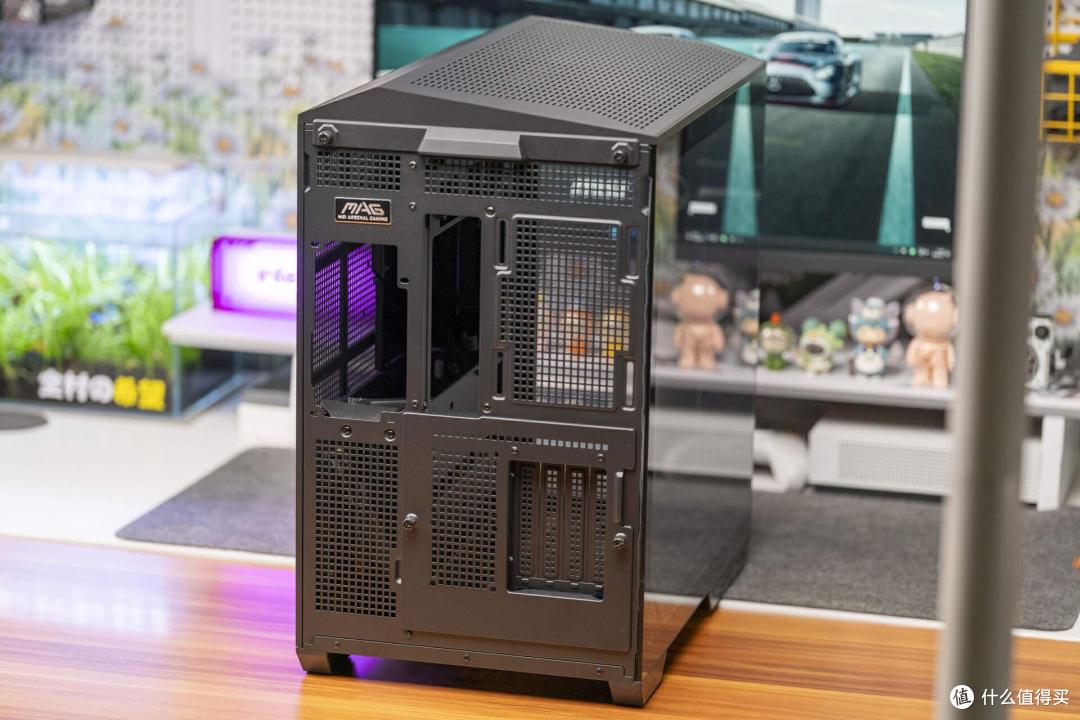

拧掉顶盖和背部结合处的两颗手拧螺丝，向后滑动顶盖就可以拆掉它。

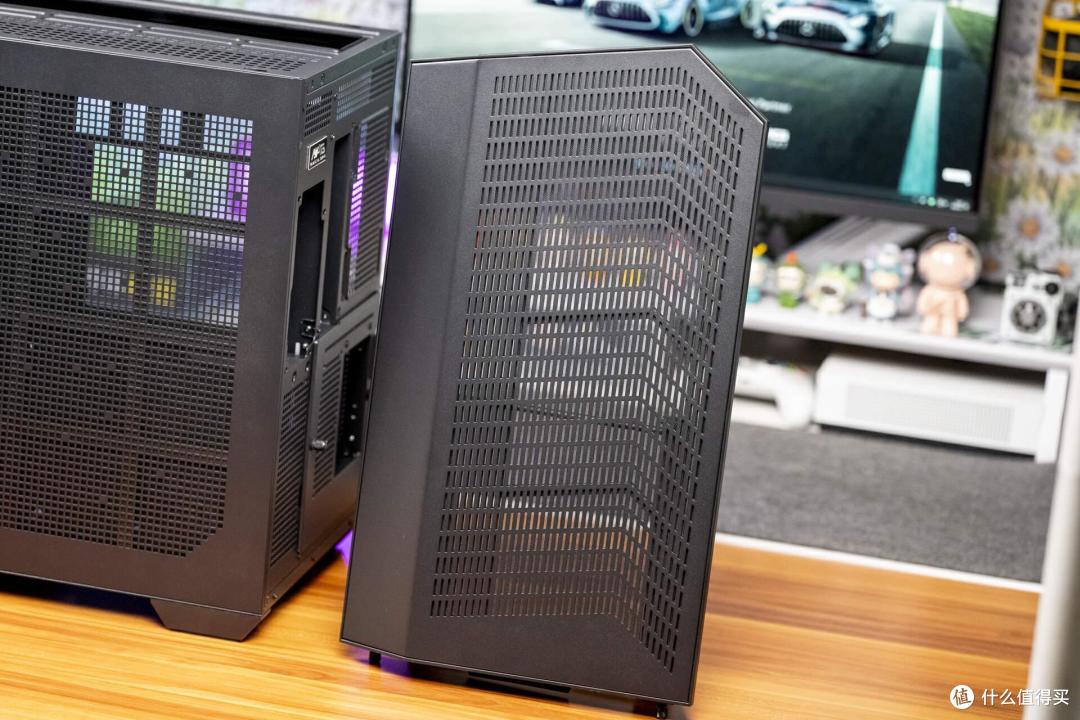

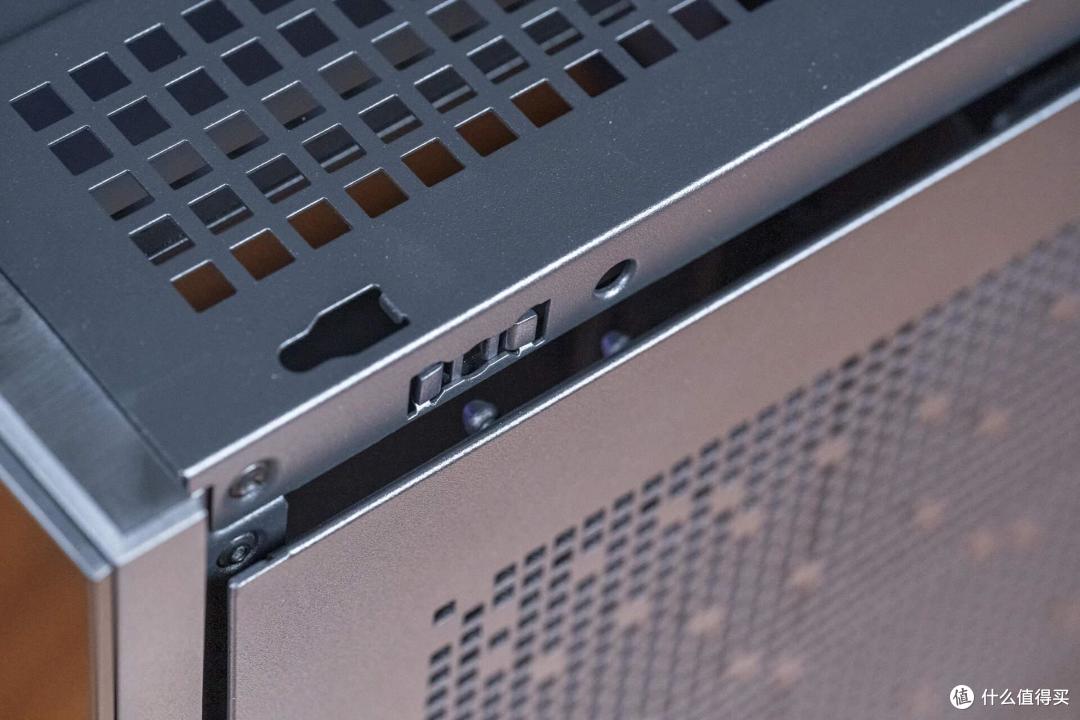

右边的金属侧板通过卡扣固定，稍微花些力气就能把侧板抠开。

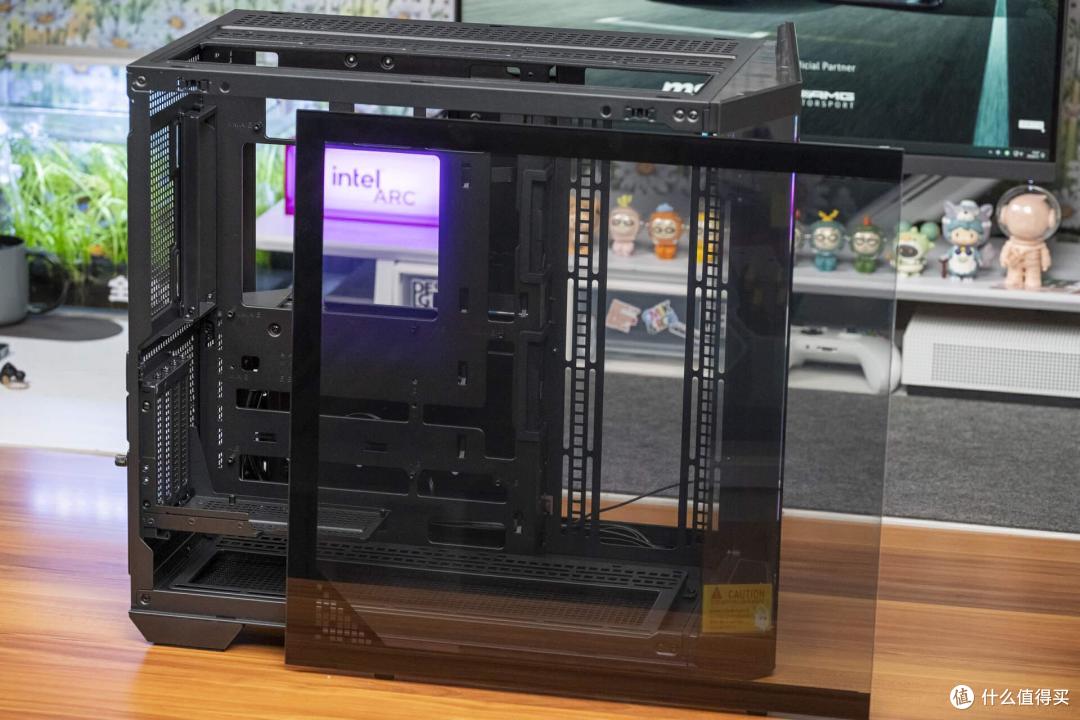

左边的玻璃侧板也是同样的固定方式，打开的时候尽量小心一些，钢化玻璃本身比较易碎，拆装的时候避免磕碰。

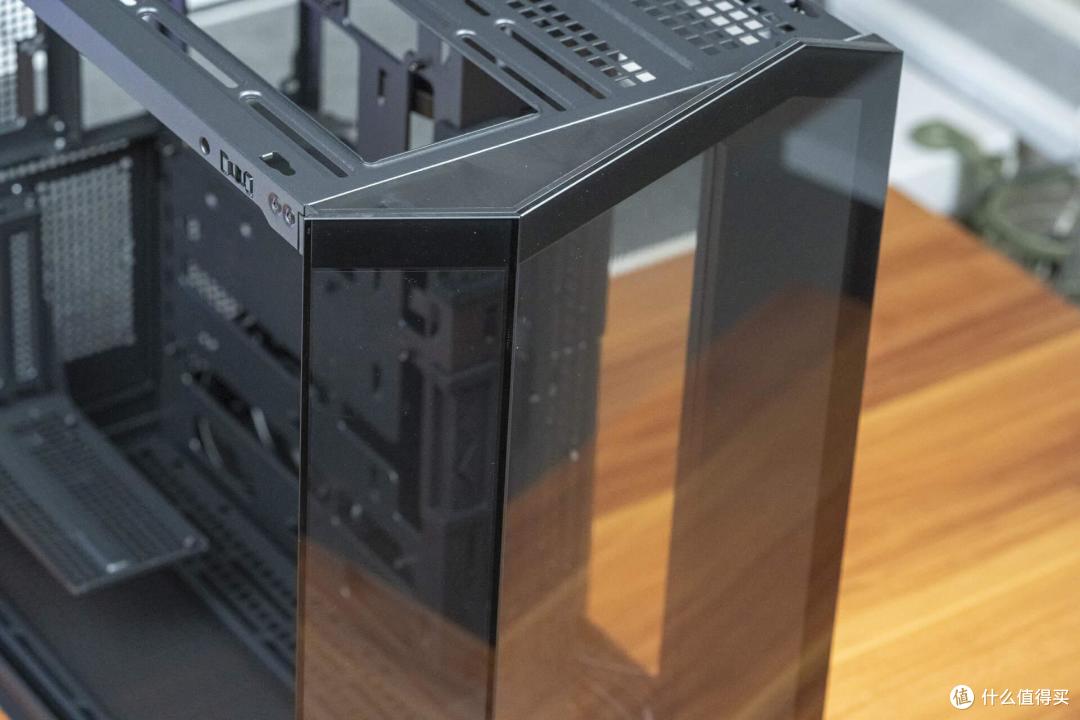

前面板是由两块玻璃拼接成的，拆卸的时候要格外小心。发力的位置在顶部的塑料外壳部分，不要用手拉玻璃的位置，防止破损后伤到手。

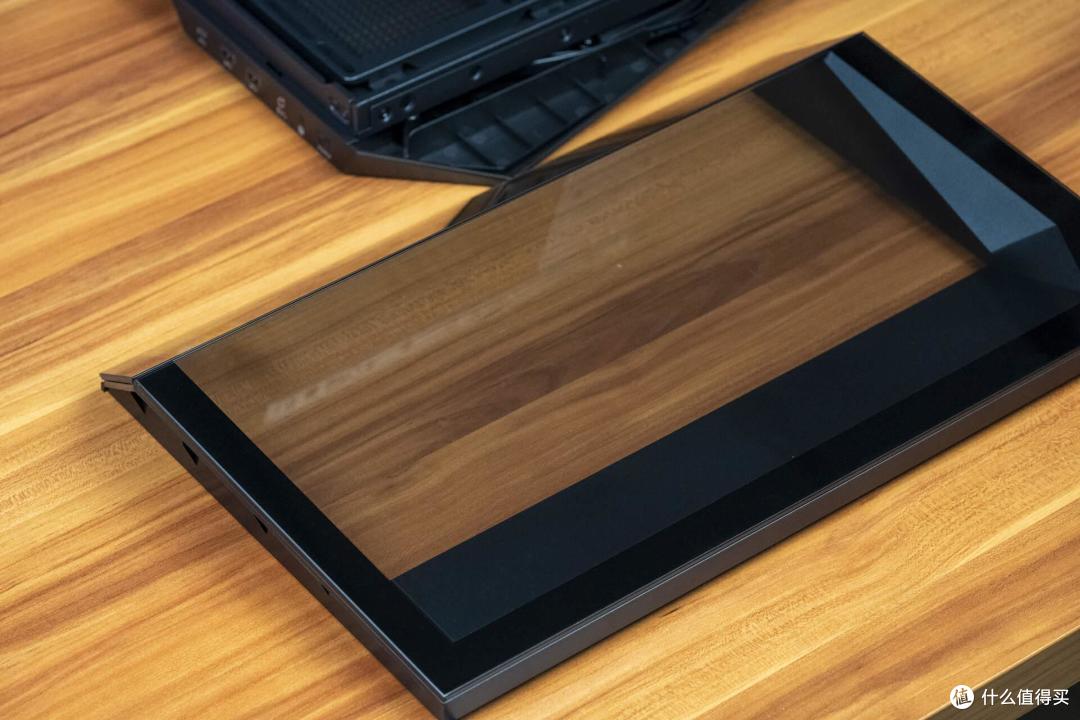

拆掉的前面板就是上图里的样子。

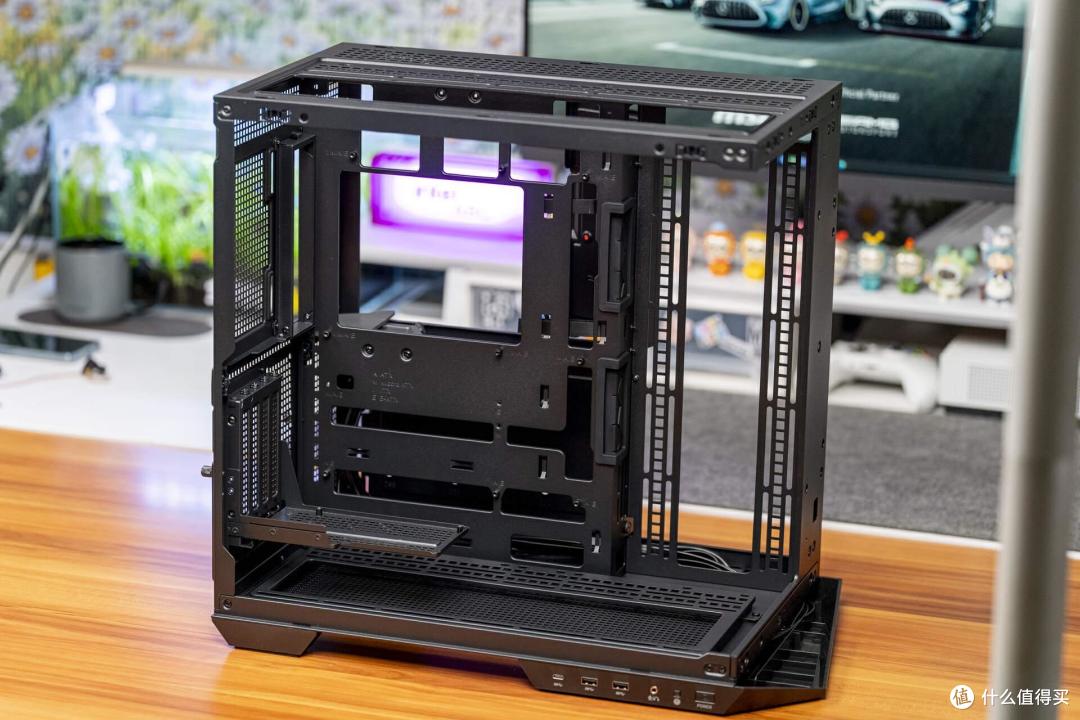

拆解以后的机箱只剩下主要的框架结构，暴露出来的空间可以很方便地安装主板、散热器这些配件。
3.对不同尺寸主板的兼容性
中塔机箱的优势是可以兼容更多不同尺寸的硬件，不像ITX机箱和A4机箱那样要纠结硬件的兼容性。

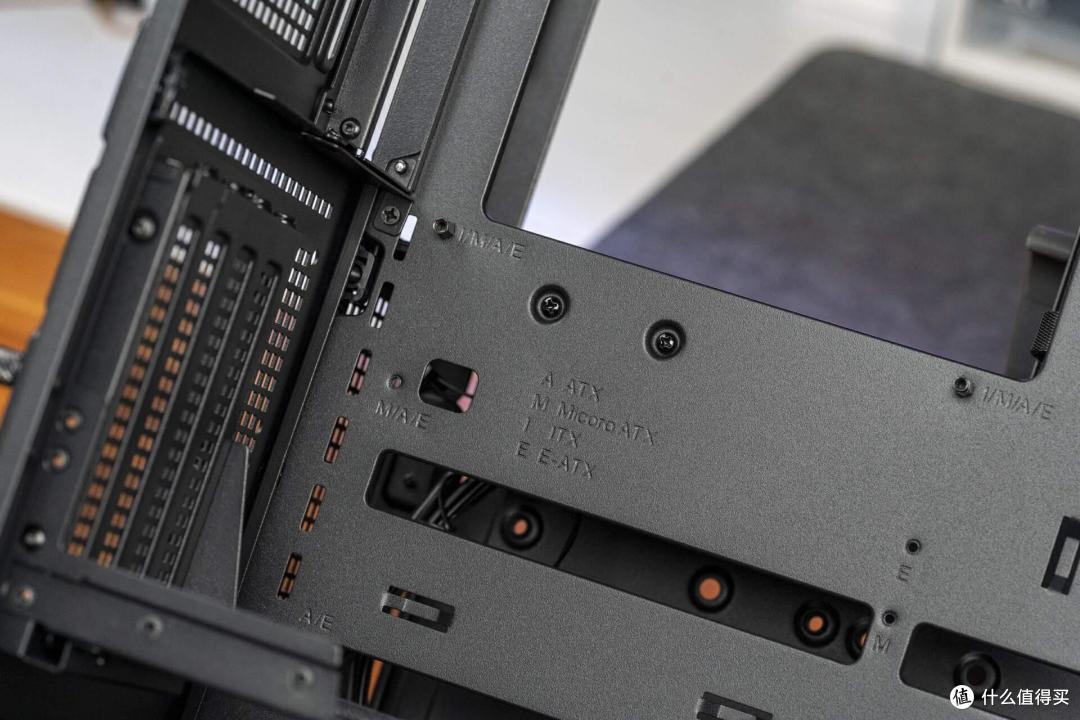

通过机箱内部标注的字符可以看出MAG PANO 100L PZ机箱几乎可以兼容市面上大部分主流尺寸的主板。小到ITX主板，大到E-ATX主板。这款机箱甚至可以支持ATX和MATX板型的PROJECT ZERO 系列背插主板，打造更简洁的主机布线。

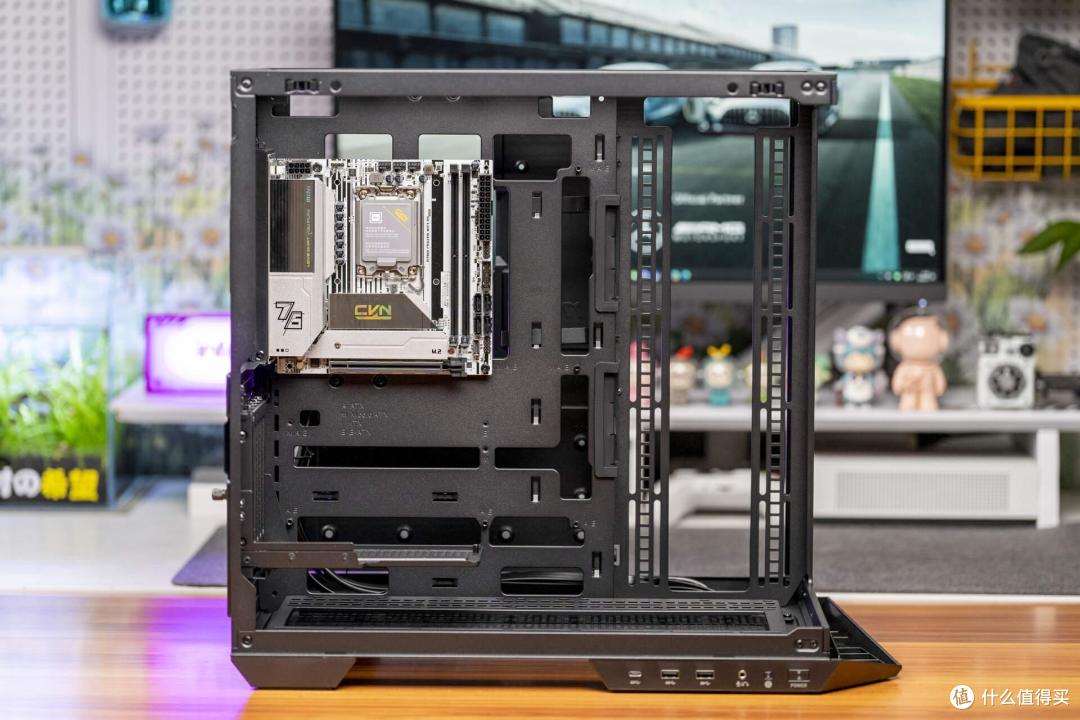

MAG PANO 100L PZ机箱安装ITX主板的效果如上图所示。中塔机箱+ITX主板的搭配有点儿大马拉小车的意思，看起来很不协调。

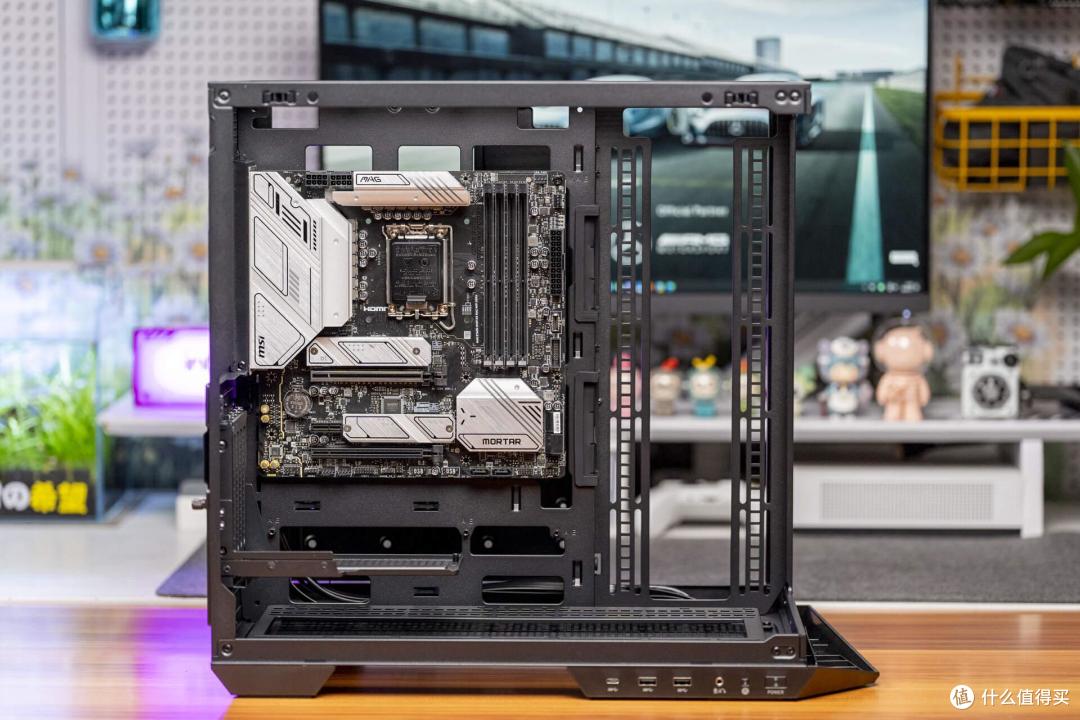

MAG PANO 100L PZ机箱安装MATX主板的效果如上图所示。我个人觉得这是最好的搭配，机箱里有更多的空间给显卡、散热器等配件，不用费脑子考虑空间够不有用。
MAG PANO 100L PZ机箱安装ATX主板的效果如上图所示。ATX板型主板的配置和扩展性更丰富，装机要提前规划好硬件的位置和走线的布局。

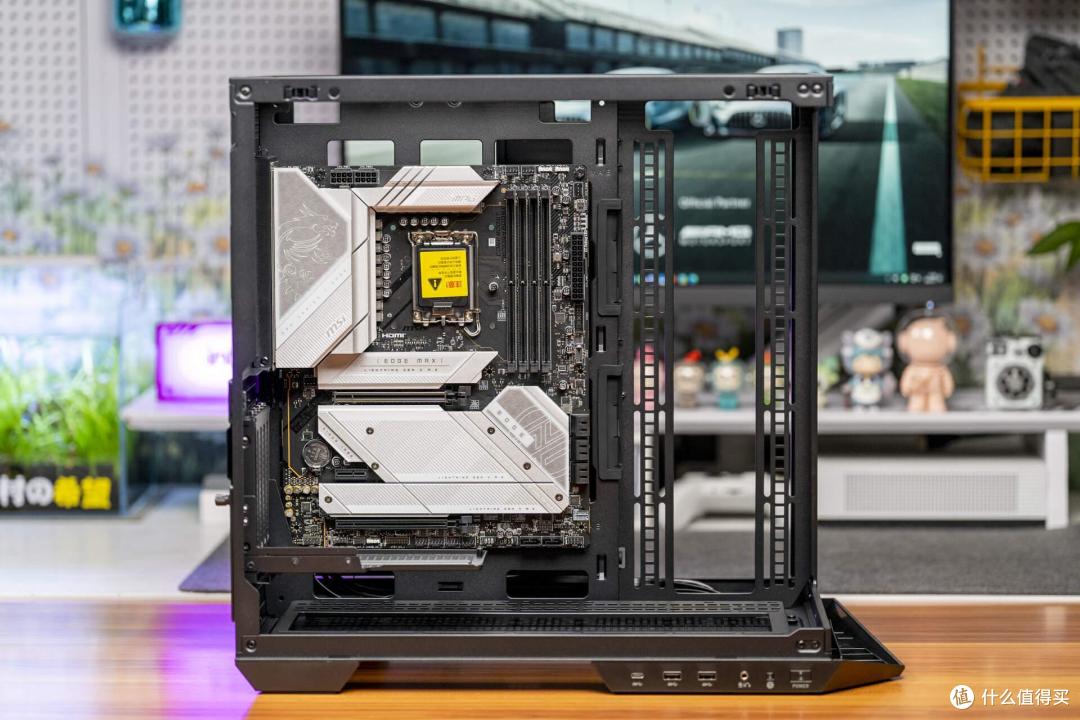

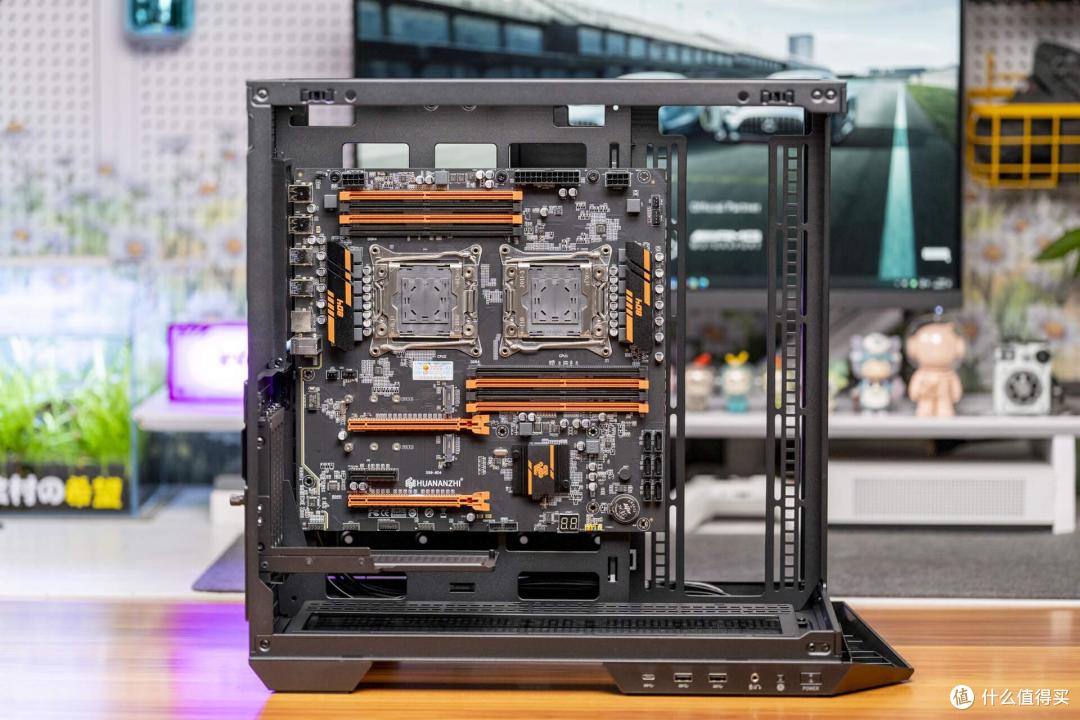

MAG PANO 100L PZ机箱安装E-ATX主板的效果如上图所示。
4.对不同尺寸显卡的兼容性
中塔机箱几乎不用考虑显卡的兼容性问题，尤其是MAG PANO 100L PZ机箱的长度有518.7mm，高端的RTX显卡是难不住它的。

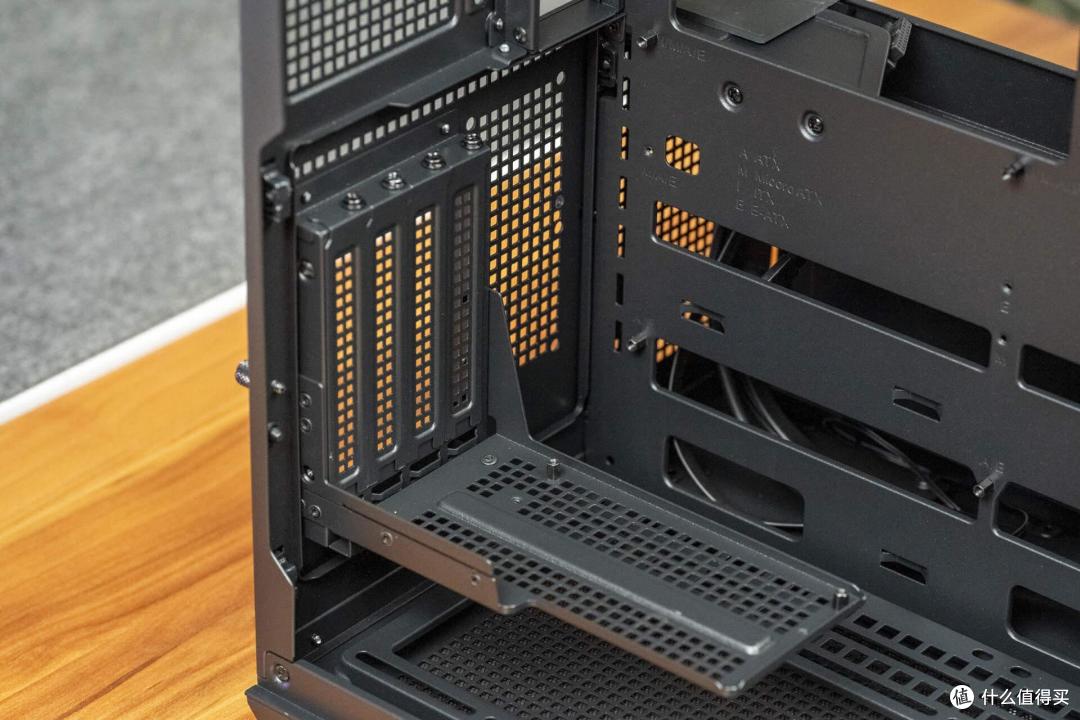

MAG PANO 100L PZ机箱出厂时安装的是显卡竖装模块。使用这种安装方式需要另外购买PCI-e转接线。

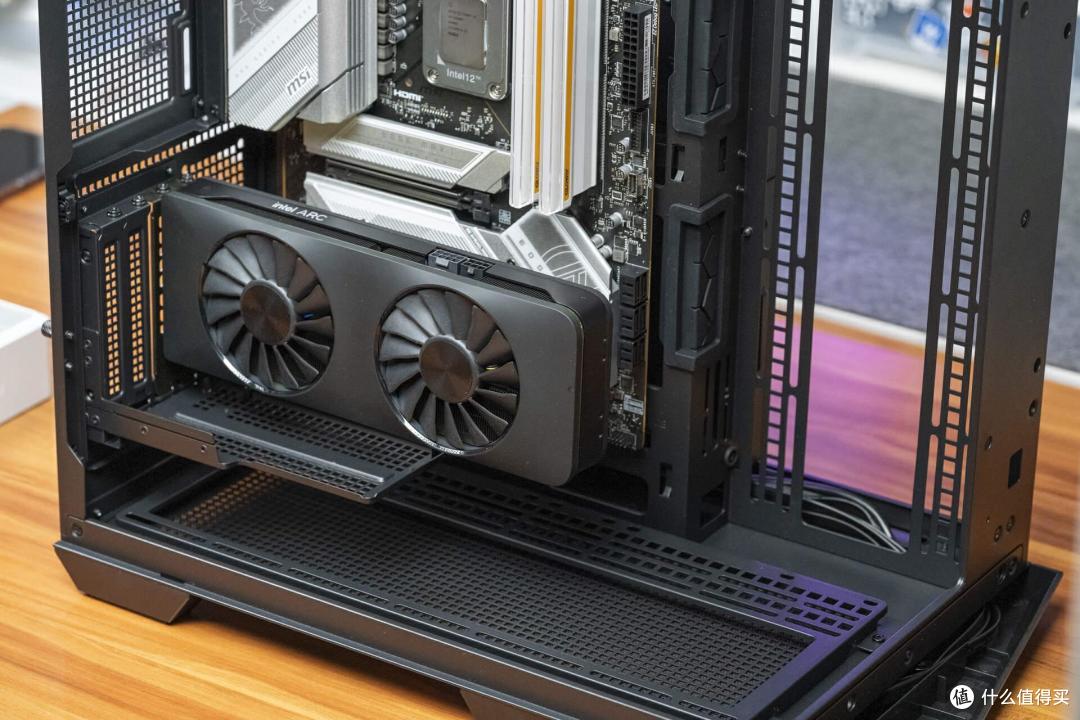

双风扇的intel ARC A750显卡竖装效果如上图所示。
三风扇的RTX 3070 Ti显卡竖装效果如上图所示。虽然这种中高端的显卡体积比较大，会占用更多空间，但是并不妨碍其他散热风扇、冷排的安装。

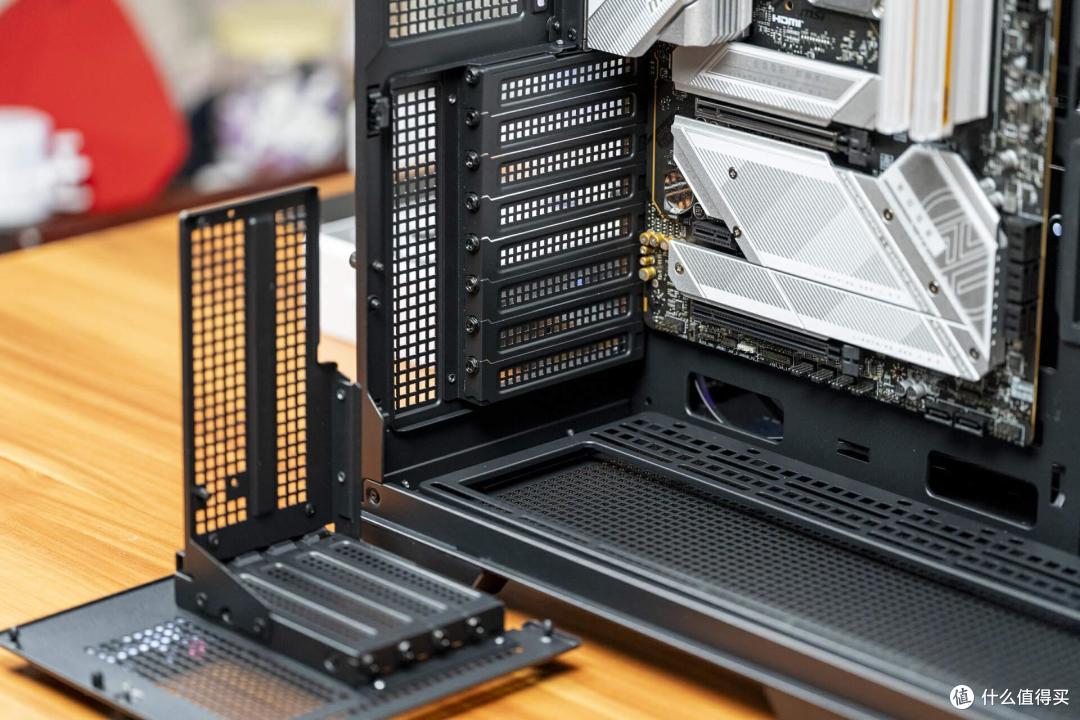

包装里附送了可以替换的显卡托架，通过手拧螺丝固定，拆装很方便。
替换后的效果如上图所示，这应该是大部分人更熟悉的显卡安装方式。
5.机箱的散热性能
有人可能会觉得海景房机箱是个大闷罐，但是MAG PANO 100L PZ机箱却把散热做到了极致。

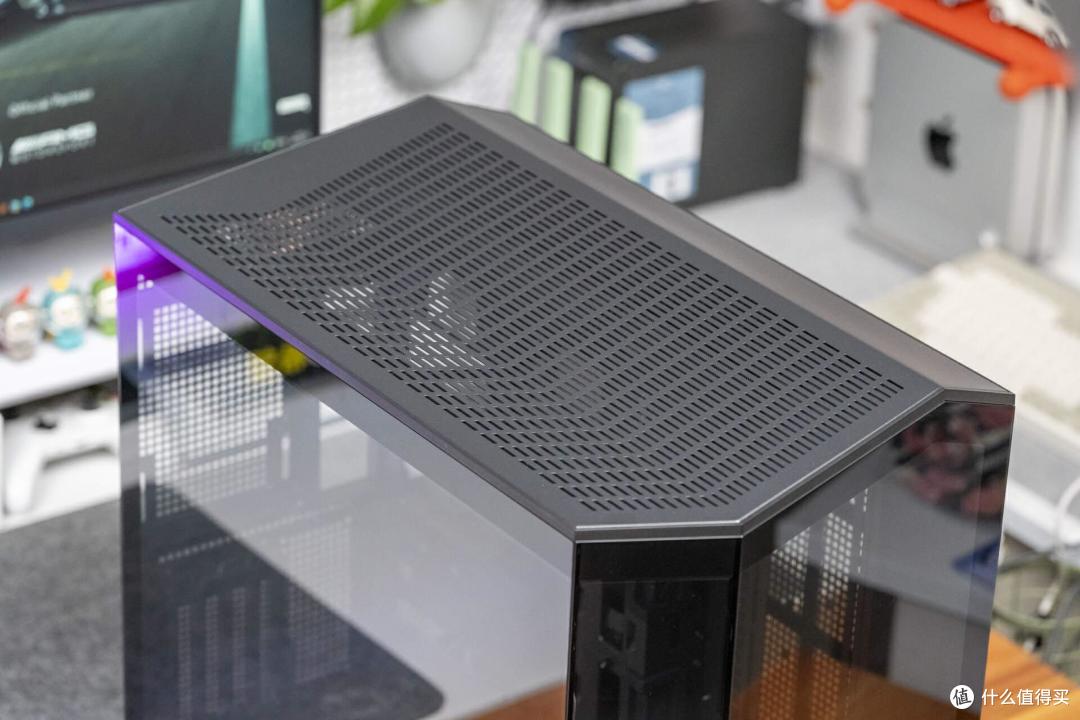

机箱的顶盖做了大面积的镂空，在安装好风扇以后可以很顺畅地进行通风换气。

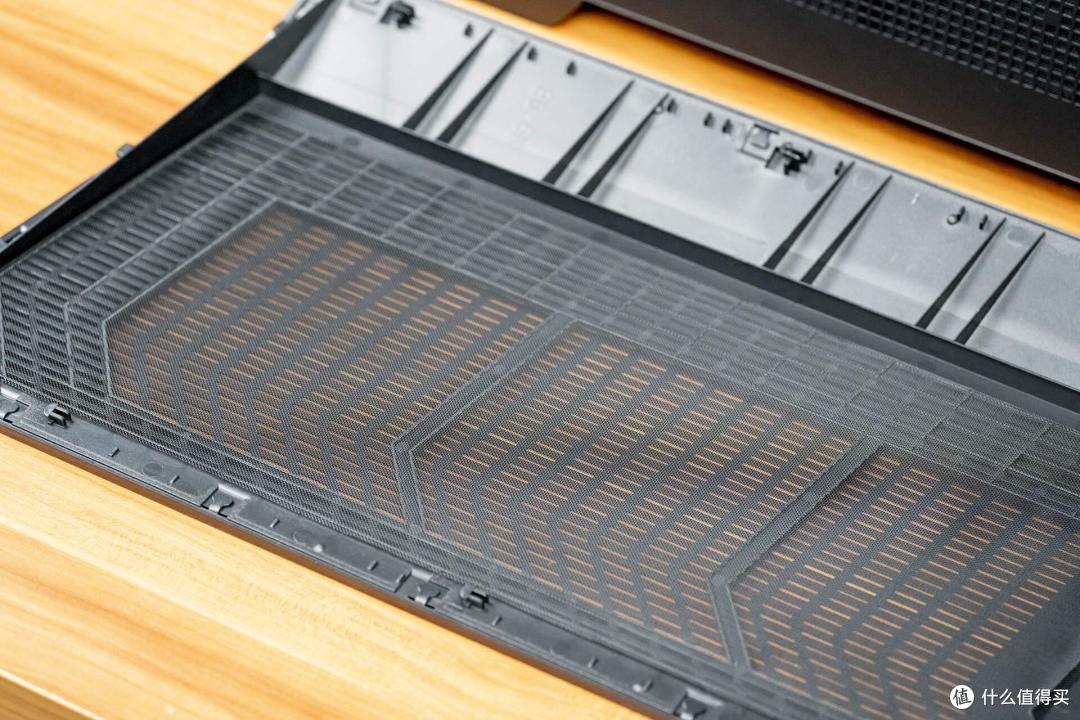

顶盖内部铺设了细密的防尘网，不用担心机箱容易进灰的问题。

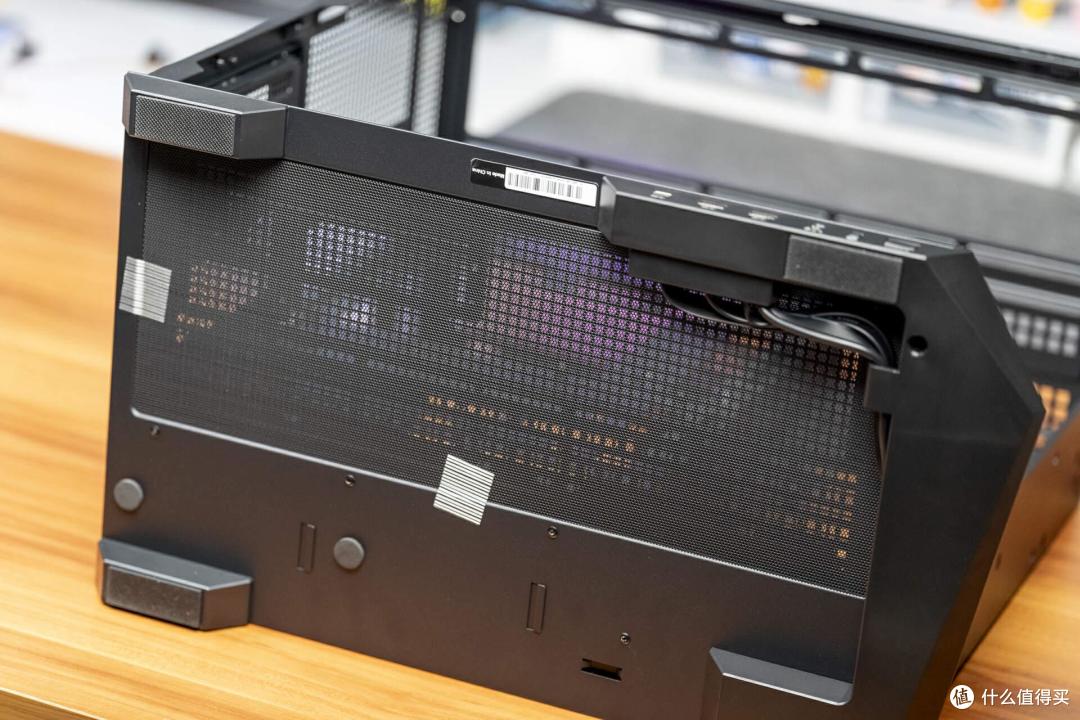

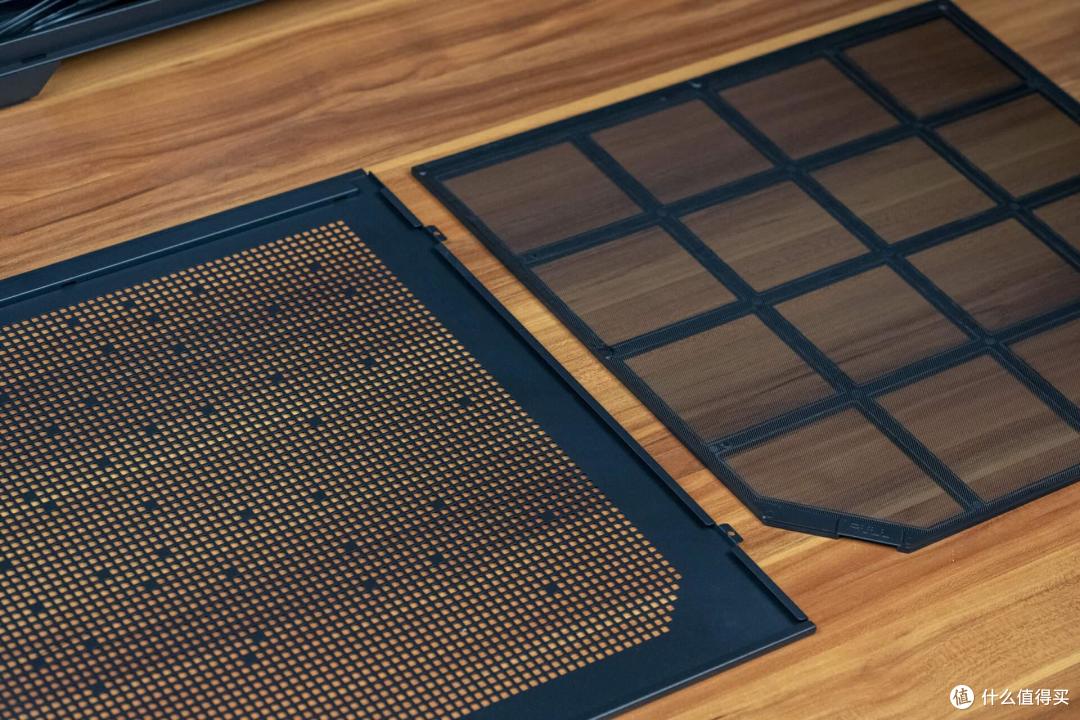

金属侧板的开孔数量更多，同样也有防尘侧板做了防护，而且拆装是很方便的。
机箱底部也有可以拆卸的防尘网。

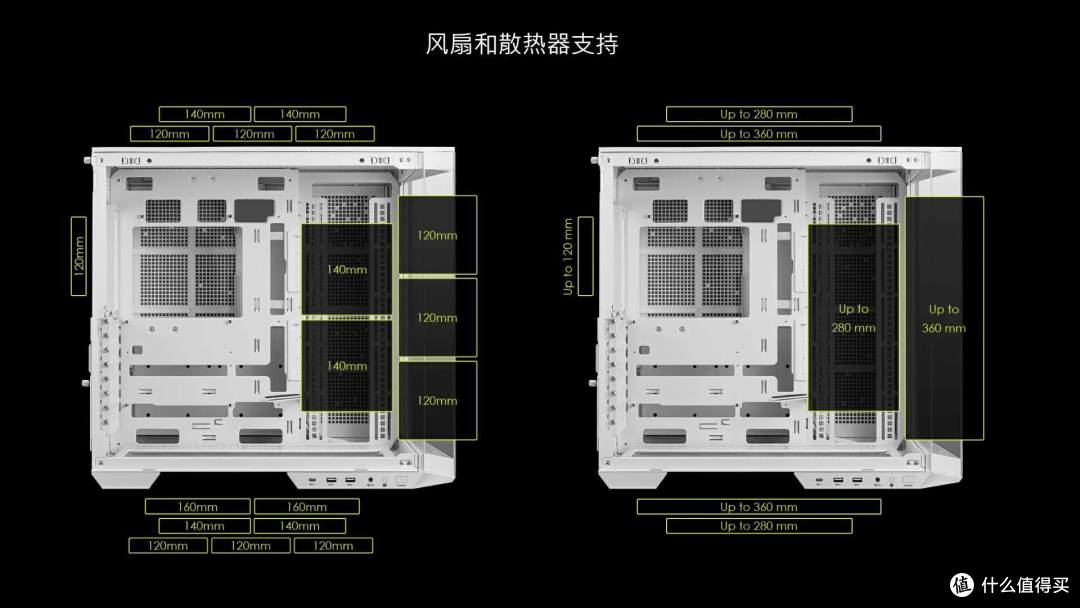

MAG PANO 100L PZ机箱可以安装多达10把120mm的散热风扇或者6把140mm风扇，兼容风扇和冷排的尺寸和数量如上图所示。

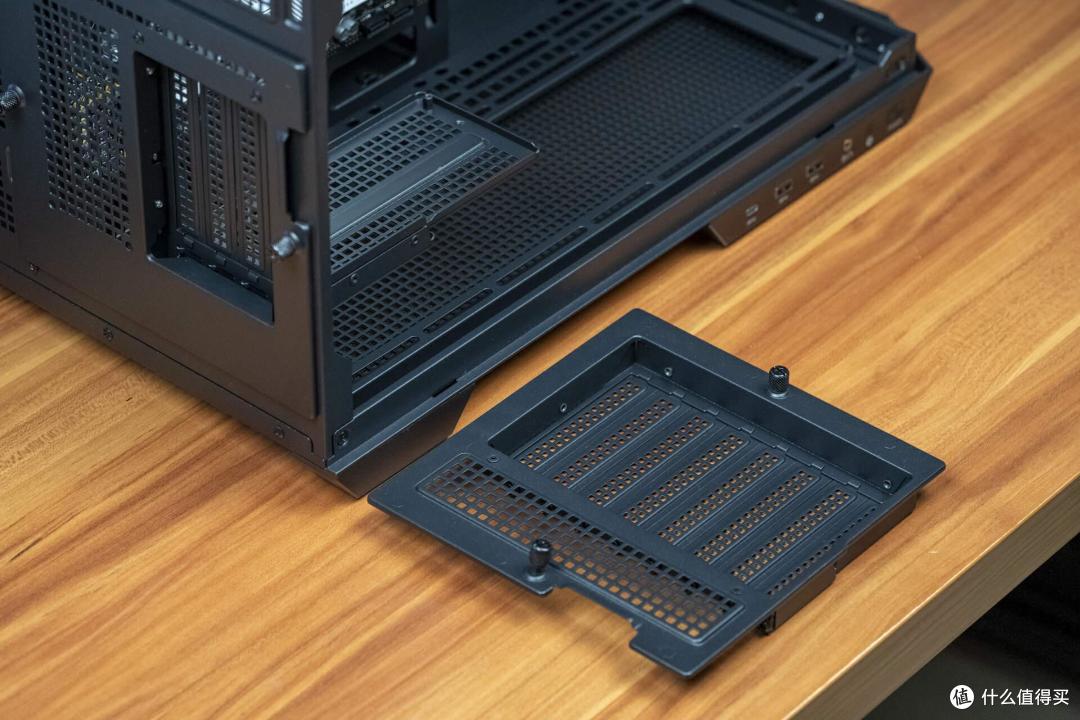

机箱底部的支架可以拆卸，方便安装散热风扇。

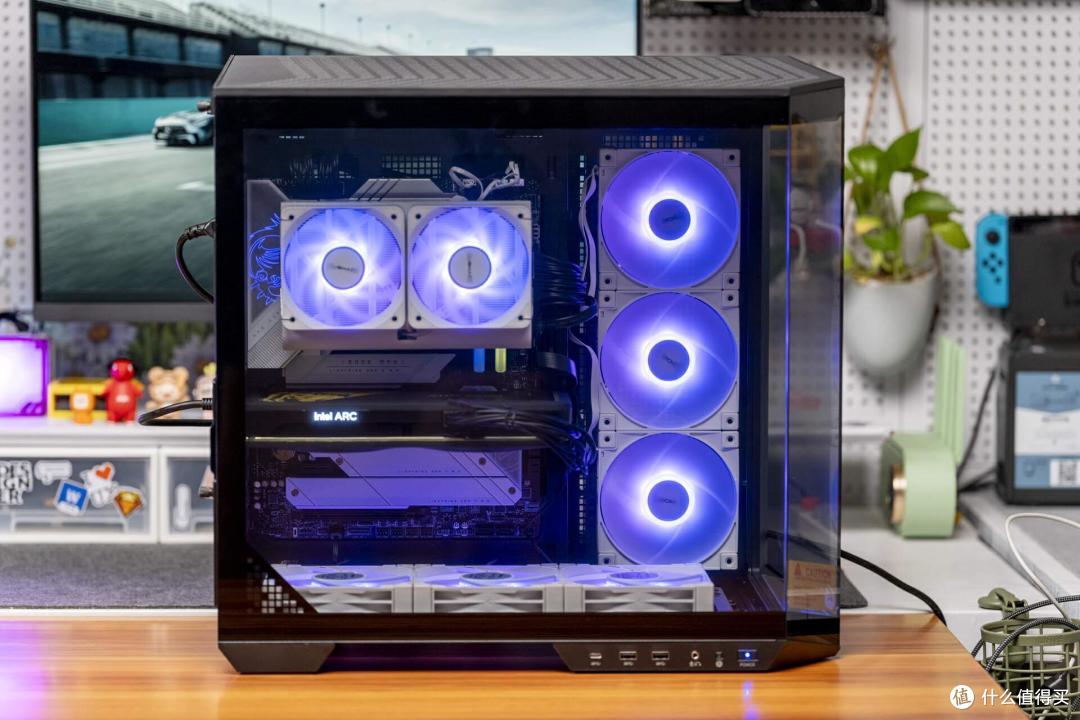

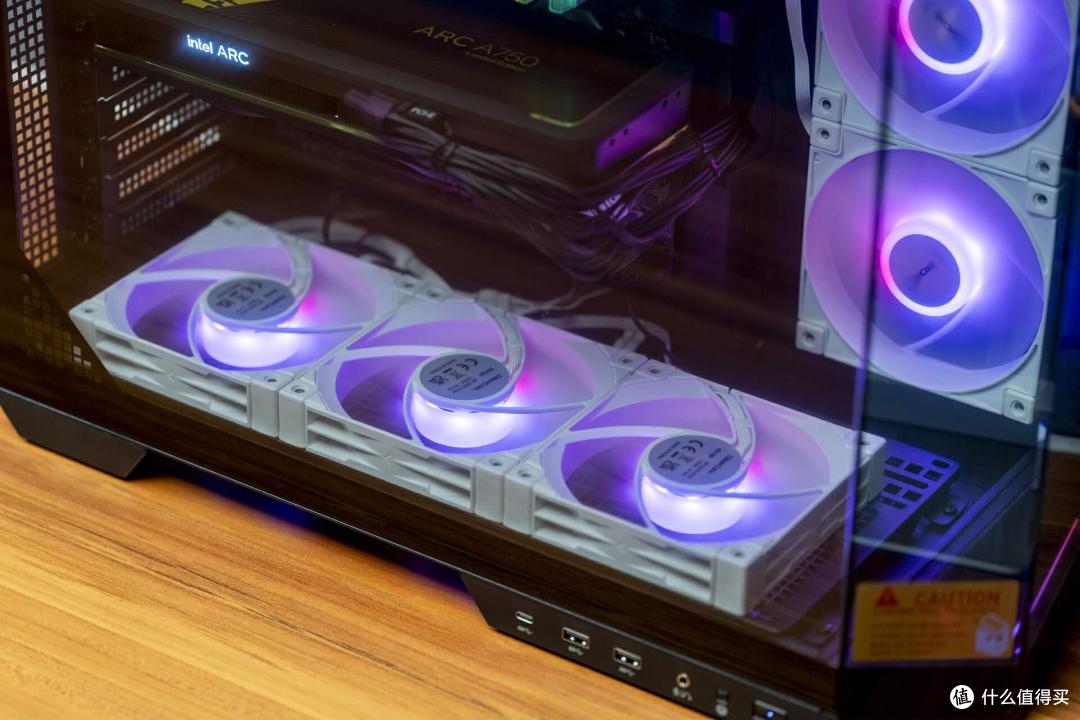

我在机箱的侧面和底部分别安装了3把120mm风扇。

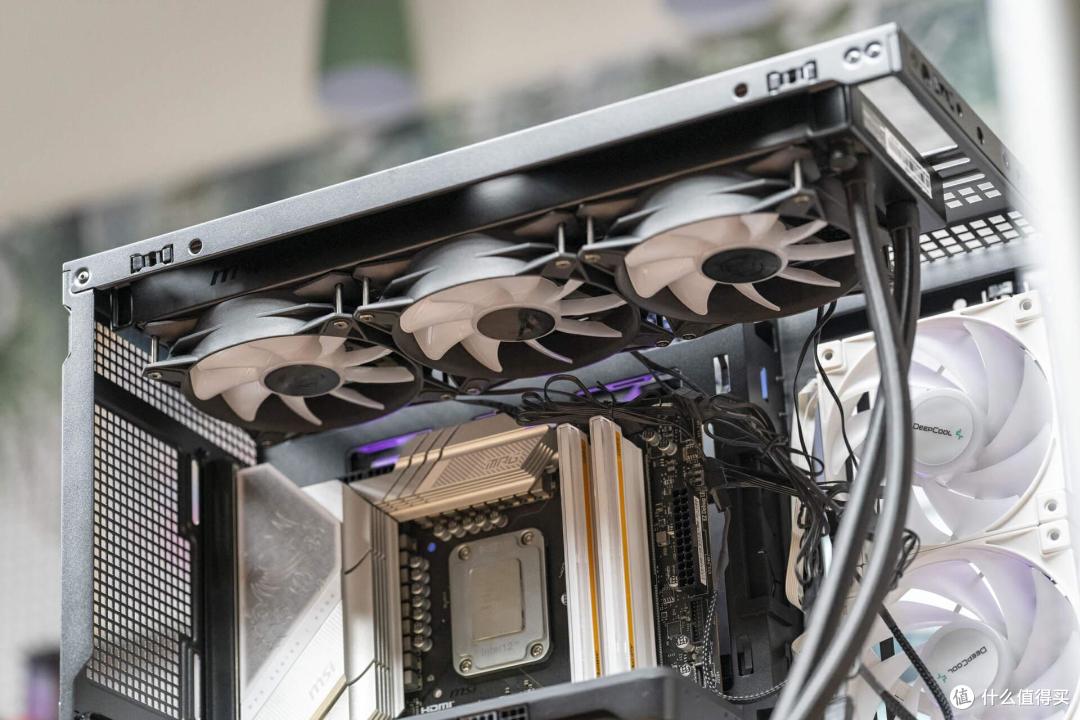

如果使用水冷散热器的话，可以把冷排和风扇安装到机箱顶部位置。这样就形成了从机箱底部进风，顶部和侧面出风的风道。
我选择了全风冷的方案，这样不会有水管、线缆干扰，机箱里面更清爽。
6.双舱体结构，走线和安装硬盘更方便
MAG PANO 100L PZ机箱是双舱体结构。简单解释就是主板在一个舱体里，电源、各种走线以及硬盘在另一个舱体里。
MAG PANO 100L PZ机箱背面设计了可以开合的硬盘仓，除了可以安装硬盘以外，还可以遮丑，把各种线缆都隐藏在舱室里面。

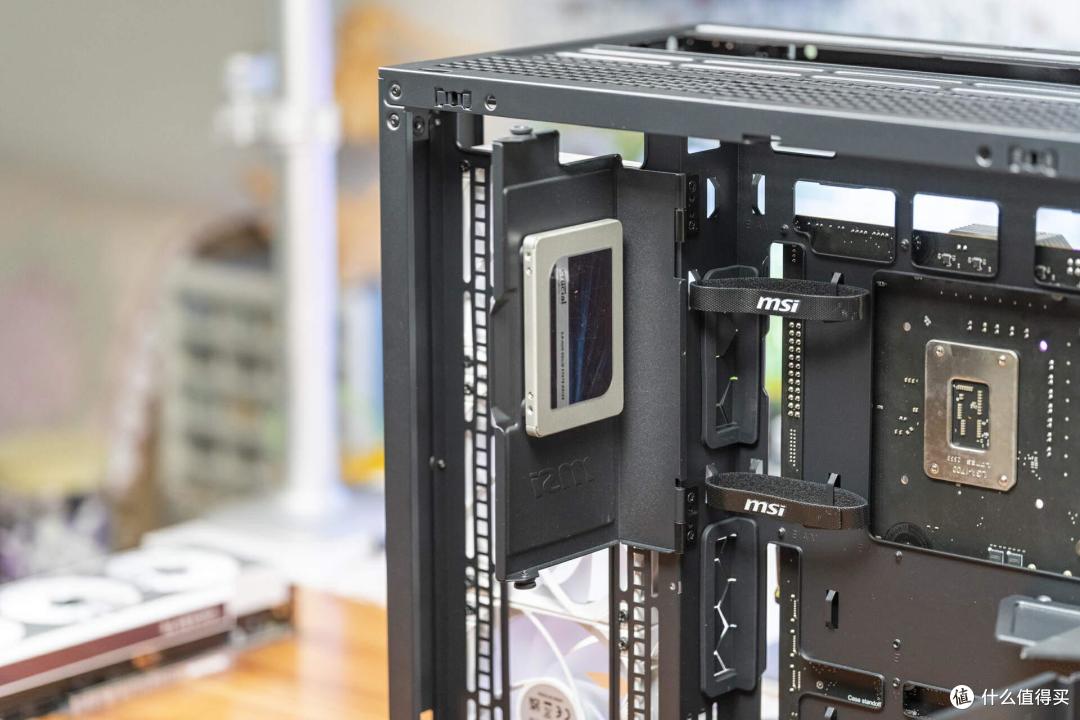

打开上面的舱门可以看到一个2.5英寸硬盘位，背板上走线的位置还预留了魔术扎带，方便固定线缆。
另一个舱门上可以安装2个3.5英寸硬盘或者2个2.5英寸硬盘。舱室底部还有2个2.5寸硬盘的位置，这样整个机箱就提供了5个硬盘位，大部分人应该是够用了。
7. I/O接口
MAG PANO 100L PZ机箱的I/O接口被设计在了机箱底脚的位置。由此可见在设计师的眼里这款机箱应该是在桌面上使用的。接口的位置正好在伸手可及的地方，大面积透明的玻璃还可以展示机箱里面的各种“风景”。

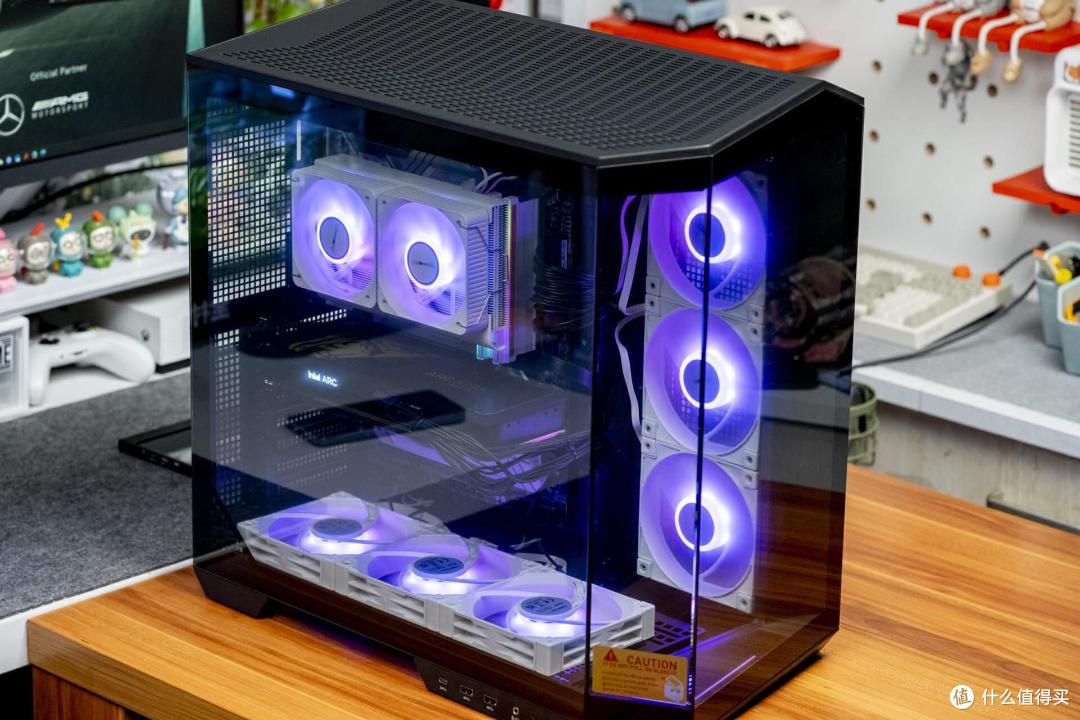

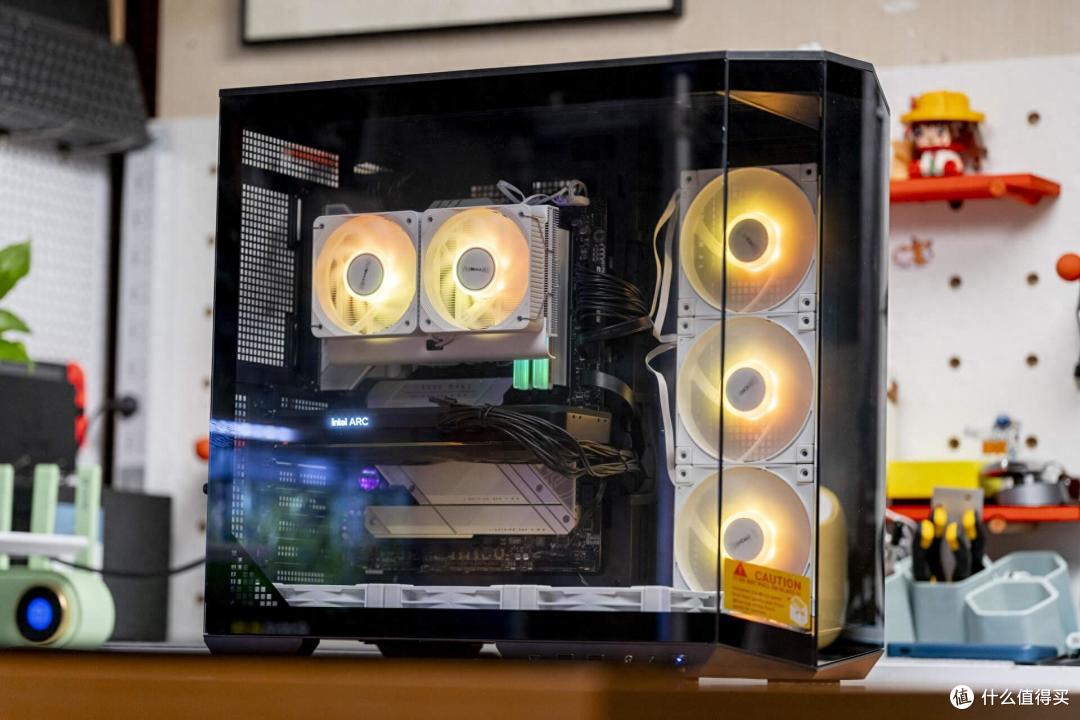

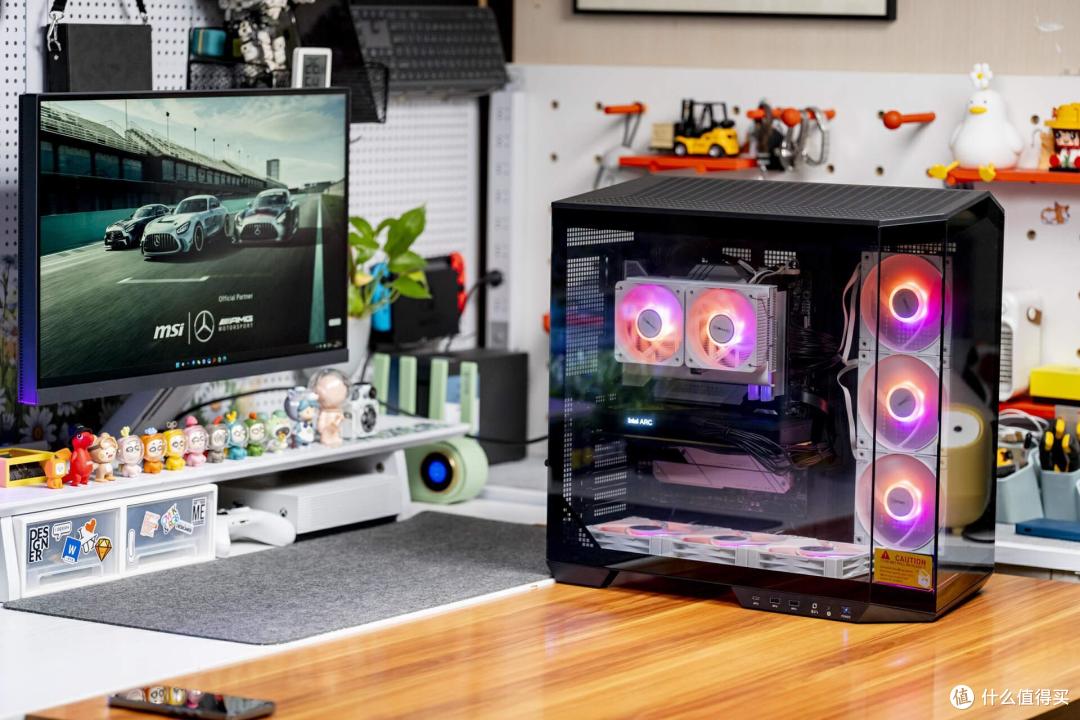

最后再放上几张MAG PANO 100L PZ机箱装机的效果图片，欢迎大家对图文里的不足之处批评指正。
