Fractal Design— PopAir机箱+ROG Z690 DDR4吹雪装机体验

分形工艺（Fractal Design）品牌的机箱，一向以简约严谨的设计、极具实用性的高品质做工以及优雅的北欧美学外观特点被大家熟知。旗下的机箱如：Meshify系列、Define系列、Era、还有前段时间比较火的Torrent系列都得到了广大PC DIY玩家的追捧和喜爱，今天展示的这款机箱是分型工艺（Fractal Design）品牌最新推出的Pop系列机箱中的一款： PopAir机箱，属于标准的ATX中塔机箱。

硬件配置

CPU INTEL i7-12700K

散热器 九州风神 冰立方620 WH

主板 ROG Z690-A GAMING WIFI D4 吹雪

电源 ROG THORⅡ

机箱 Fractal Design Pop Air

硬盘 威刚 XPG Gammix S70 Blade 1Tb

显卡 索泰RTX 3090Ti AMP

内存 宇瞻 NOX DDR4 3600 16G(8Gx2)套装 RGB

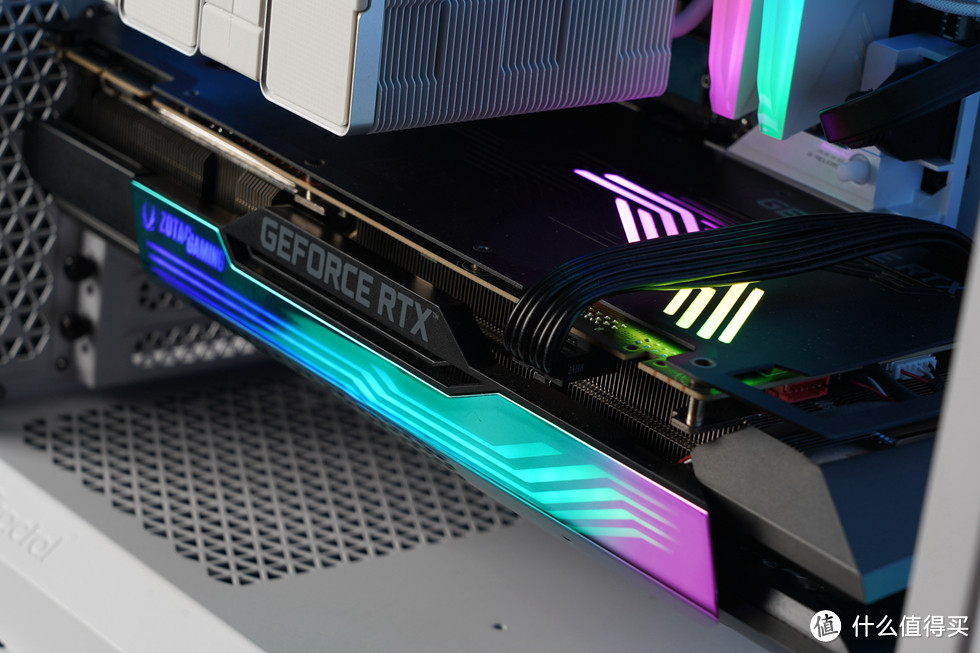

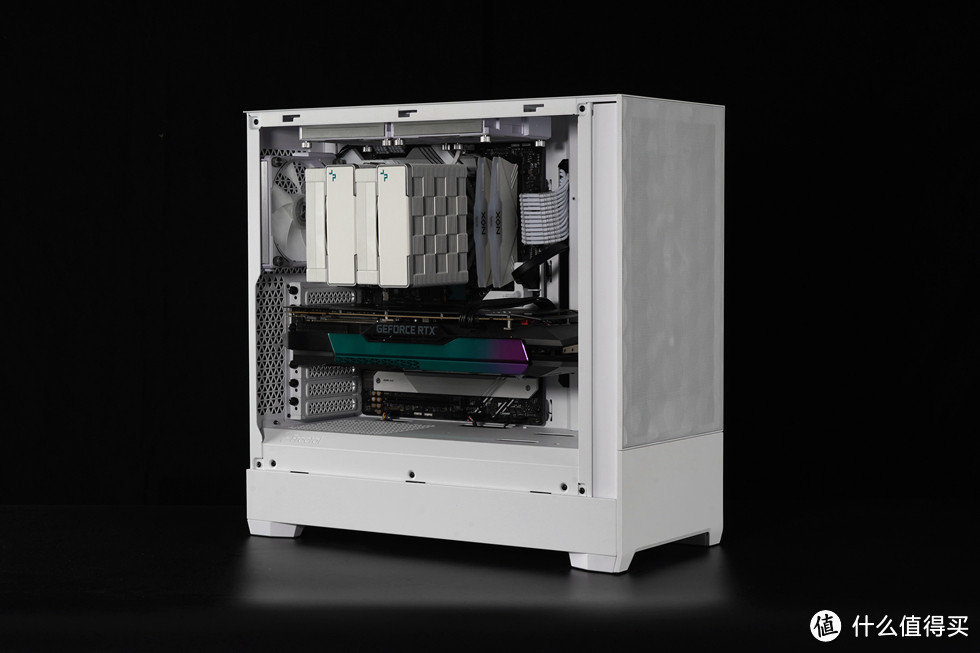

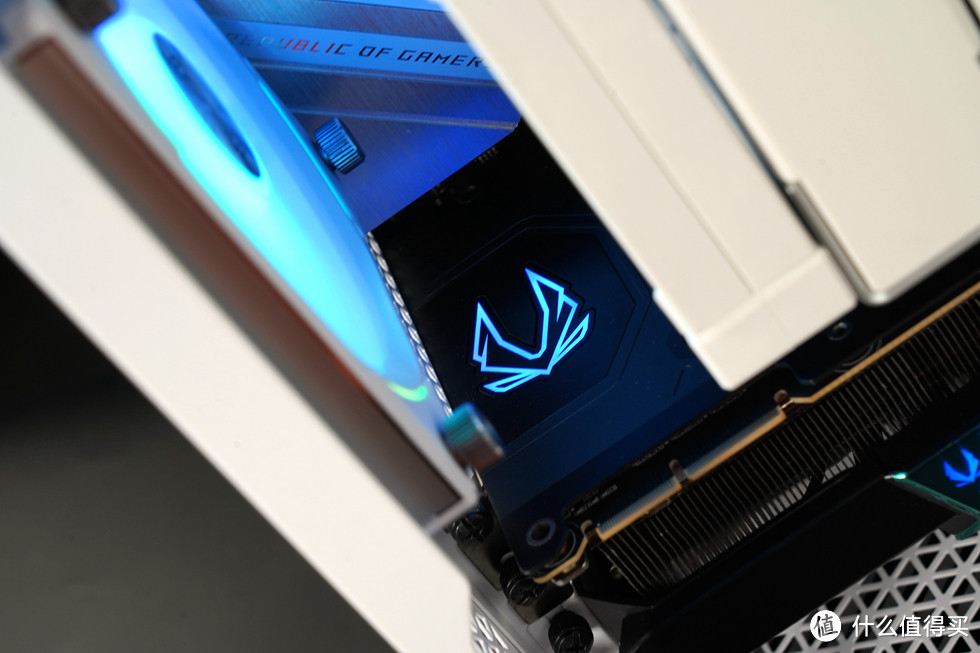

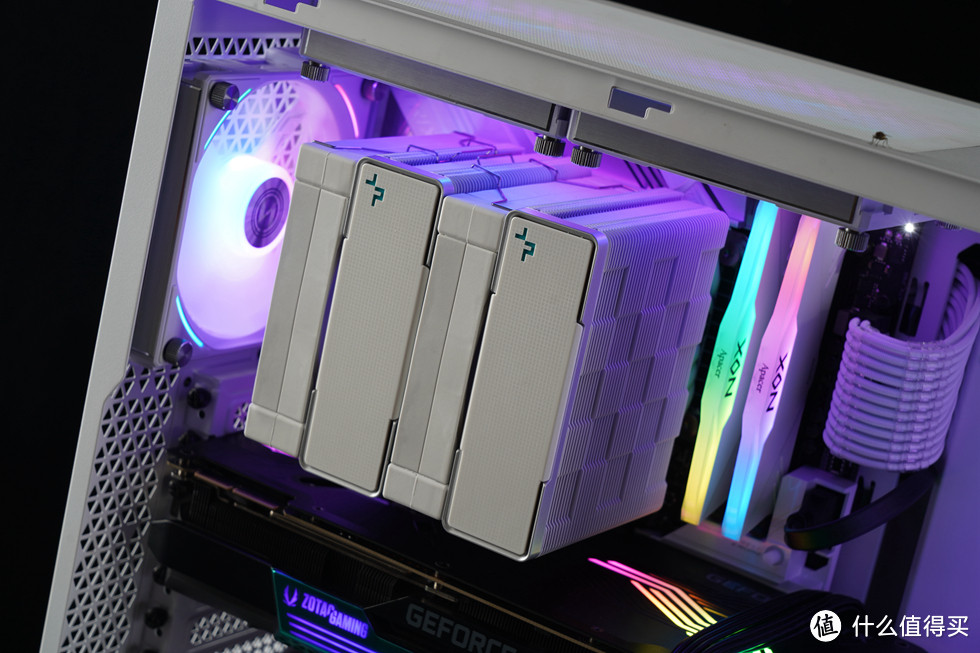

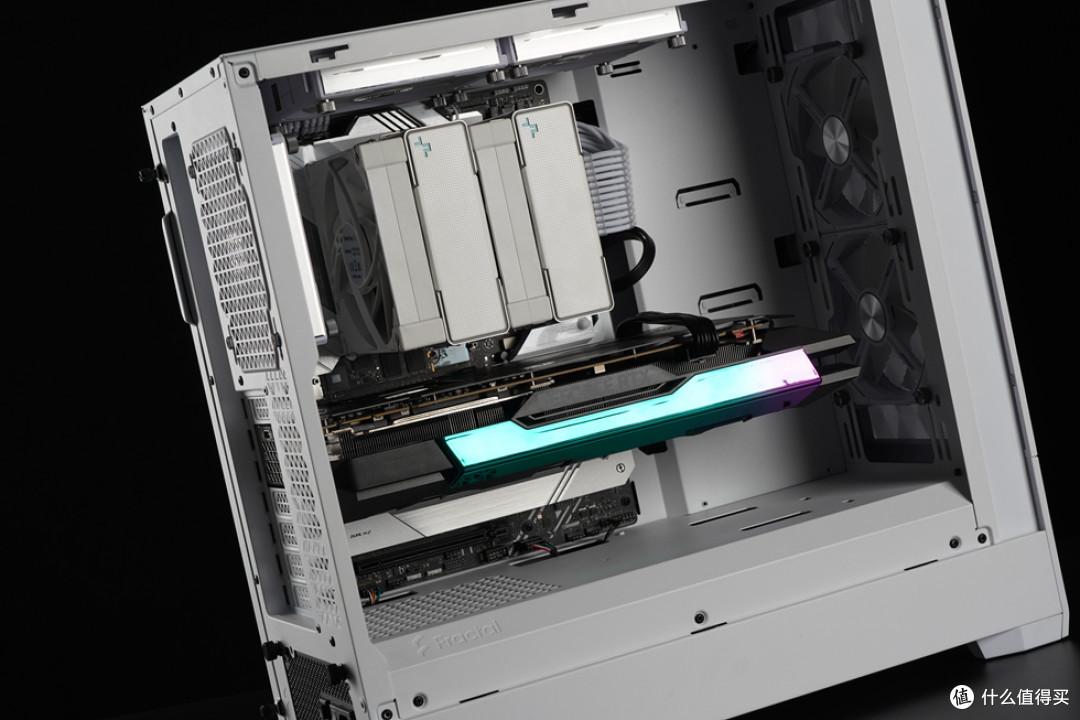

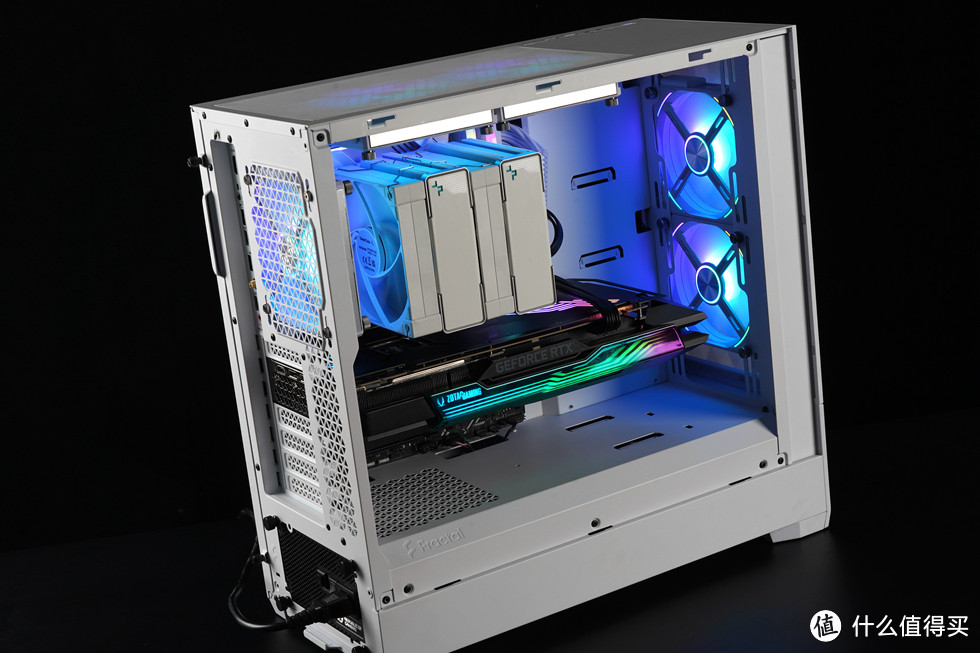

整机展示

硬件展示

玩家国度ROGSTRIXB660-AGAMINGWIFID4吹雪主板支持CPU12600KF/12700（IntelB660/LGA1700）1599元京东去购买

主板选用华硕Z690吹雪D4版本，白色方案的不二之选。

主板自带附件还是比较丰富的。

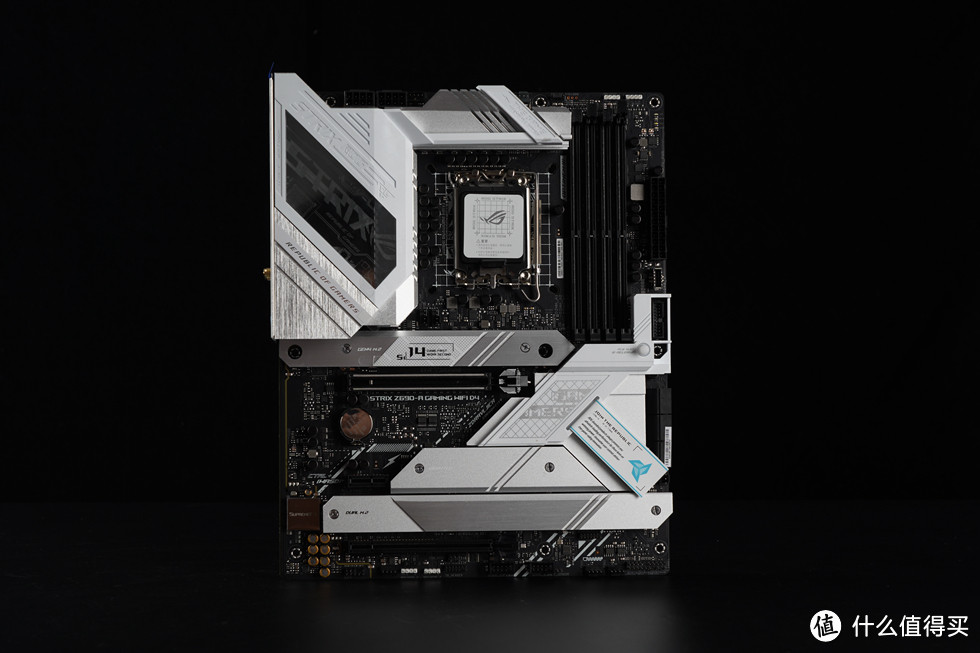

整体外观方面延续了上代吹雪的设计，主板表面覆盖了大面积厚实的银白色散热装甲，整体堆料明显比上代更足，并且还添加了更具实用性的ROG理线魔术贴以及显卡快拆按钮。

供电方面采用了16+1供电模组，MOSFET采用了Visha新一代的SIC659，拥有整合上下桥的NexFET一体式设计，单颗可承载80A电流，能够提供充足的电流供应。

采用全新的intel LGA 1700底座，全面兼容Intel 12代酷睿处理器。

提供了三条PCIe插槽，其中2条为PCIe×16插槽和1条PCIe×1插槽。靠近CPU的第一条插槽支持PCIe5.0×16模式，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。

音频部分采用SupremeFX ALC4080声卡，支持阻抗检测、高保真输入输出、音频屏蔽技术、内置SV3H712放大器以及双向AI降噪技术。

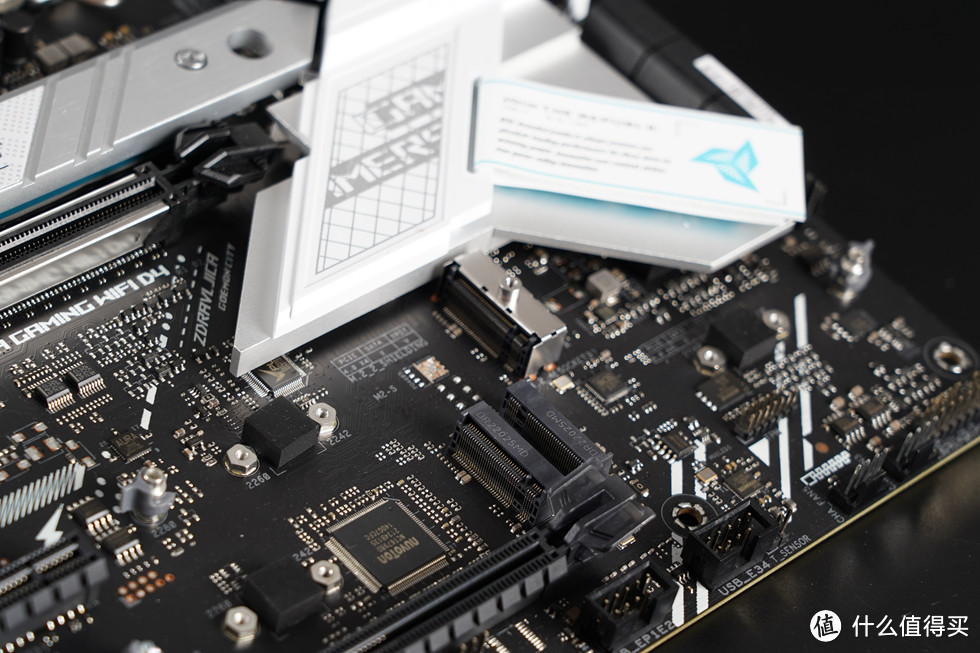

借助12代酷睿带来的大幅带宽提升，华硕Z690吹雪D4主板提供了4条PCIe4.0×4规格的M.2 SSD插槽，其中主M.2 SSD插槽来自主板直出的PCIe通道，其余三个M.2 SSD插槽则来自Z690芯片组，所有的M.2插槽都配备了厚重的铝制散热片和高导热系数硅脂垫。M.2 SSD固定方式均采用M.2 Q-LATCH便捷卡扣设计，无需工具即可轻松拆装M.2 SSD。

提供了6个垂直于主板SATA 6Gb/s接口。

白色按钮是专为显卡设计的“Q-Release”快拆按键，再也不用担心拆卸显卡时候摸不到被挡住的PCIe卡扣了。

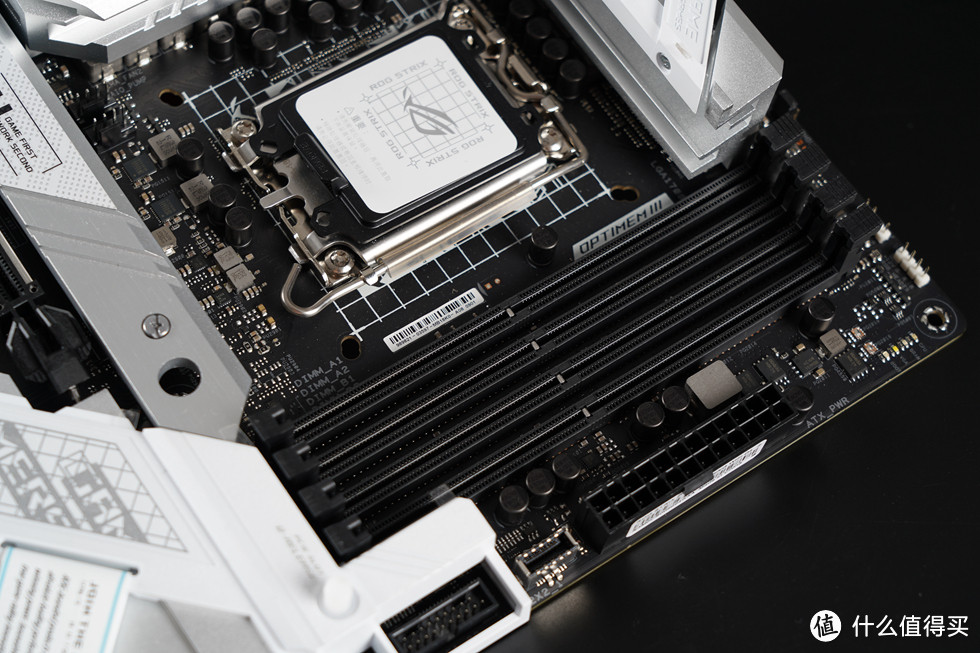

内存方面提供了四根单边卡扣式的DDR4内存插槽，DDR5内存虽然最近有降幅，但是对于普通玩家而言依然高高在上，所以就目前而言选择能够支持DDR4内存的Z690主板才更具性价比。最高支持双通道的DDR4 5333+(OC)的高频DDR4内存，主板还搭载了华硕OptiMem III内存优化技术，可显著提升内存超频空间和稳定性。

主板各类风扇接口在边缘布局，方便线材接驳以及为走线提供便利。

采用双8pin ProCool高强度供电接口。

硕大的VRM散热装甲上方加入了全新的RGB灯光元素，电路纹理元素外加ROG LOGO通过亚克力透光板打造出更具层次感的立体灯效，通电后可带来更加出众的视觉效果。

一体化的I/O接口背板也是当下主流配置，接口方面提供1个HDMI 2.1和1个DP 1.4视频输出接口最高支持8K/60Hz的视频输出、8个USB Type-A接口、2个USB Type-C接口（1个20 Gbps、1个10Gbps），1个2.5G有线网卡接口、Wi-Fi 6天线接口、BIOS一键升级和恢复按钮以及音频输出接口。

九州风神（DEEPCOOL）冰立方620白CPU风冷散热器（AK620/六热管/260W散热/FDB风扇/支持LGA1700）339.9元京东去购买

散热器使用的是九州风神最新推出的冰立方AK620白色风冷散热器。

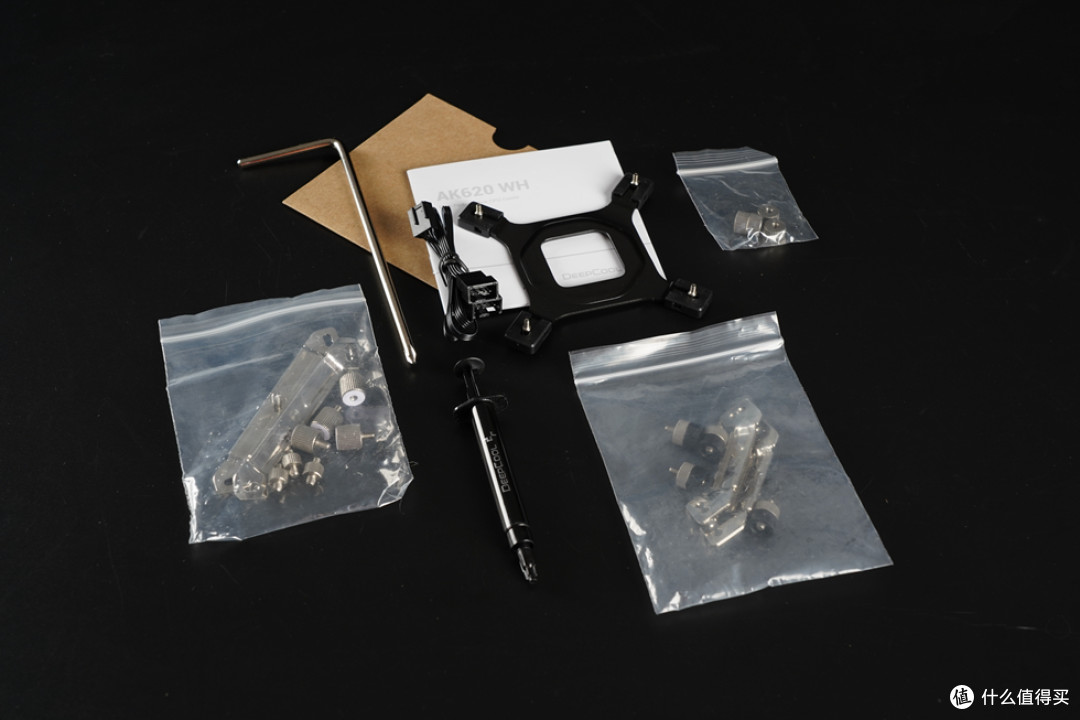

一如既往好评的全金属各平台扣具，安装说明书，一条一分二PWM风扇线以及一把L型螺丝刀。

散热器配备了两把型号为FK120的白色风扇，是九州风神特地为AK620全新设计的高风压风扇，采用了FDB轴承，转速范围为500-1850RPM，噪音值最大为27.6dB，风量为68.99CFM，风压为2.19mmAq，均为PWM风扇。

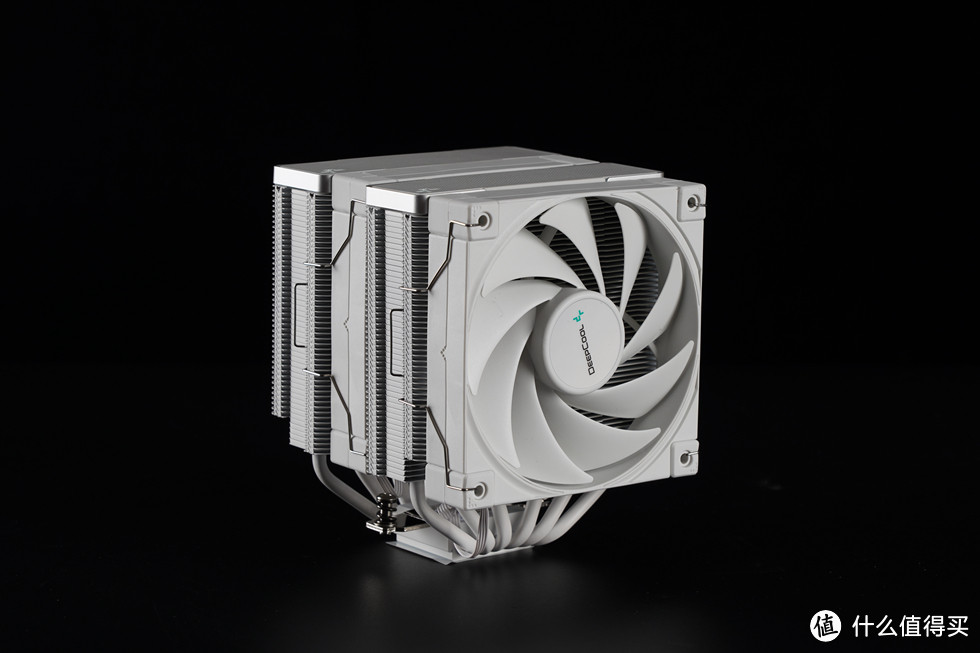

散热器整体给人的感觉是规整厚重，颜值很高。

散热器顶部还有全新设计的网格装饰顶盖，搭配上简约全新的LOGO设计显得高档感十足。

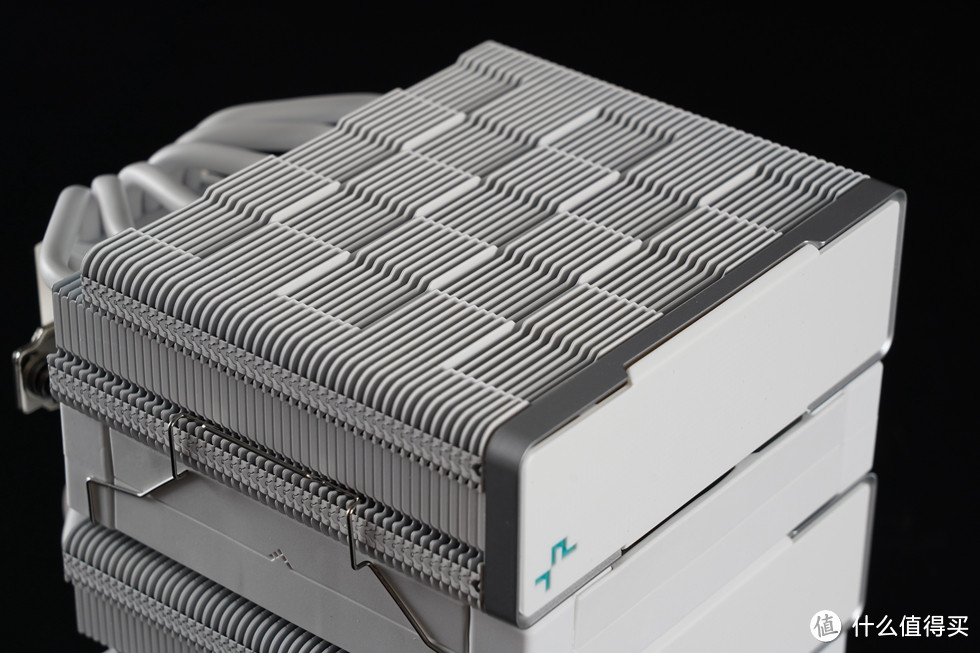

散热器采用了矩阵式的鳍片组。

散热鳍片边缘采用了折FIN工艺，热管与鳍片之间则是采用了穿FIN的工艺，鳍片之间的距离均匀统一。AK620的6条6mm热管均进行了抗重力影响的设计，在横装的情况下减少重力对于热管导热能力的影响。

AK620的底座采用了精雕微凸纯铜底座，与热管之间的采用焊接的方式结合，这种微凸底座现在也被大量的散热器所采用，主要还是这种微凸底座能够在压力扣具的作用下更紧密的贴合CPU顶盖，以此来提高导热效率。

宇瞻（Apacer）暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB白色灯条8Gx2套装509元京东去购买

白色的内存并不多见，宇瞻终于出了白色版本的NOX暗黑女神，内存容量为8G*2 3600MHz套装。宇瞻NOX暗黑女神内存的兼容性以及稳定性表现非常出色，同时支持华硕、微星、华擎的灯光同步软件。

外观方面与黑色版本没什么区别，只是散热马甲进行了白化处理。

XMP频率为3600MHz，时序为CL18-22-22-38。

采用8层PCB设计。

NOX暗黑女神内存的散热马甲要比一般内存要高出不少，纯白的铝合金散热马甲外加大面积广色域RGB灯带，通电之后可带来流光溢彩般的灯效。

威刚XPGS70BPCIE4.0固态硬盘M.21T/2T笔记本电脑PS5台式机ssd799元天猫精选去购买

固态使用了威刚的旗舰-XPG Gammix S70 Blade 1Tb，外包装方面有点ROG的意思。

内部包装方面提供了一片超薄散热片，XPG Gammix S70 Blade采用 M.2 2280 规格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 协议，顺序读取速度为 7400MB/s，顺序写入速度可达 6400MB/s，双面颗粒设计。

LIANLI积木风扇AL120-3W联力机箱/PWMARGB风扇套装白色磁悬浮磁铁/无线材拼接/铝合金边框/软件智能调节659元京东去购买

机箱散热风扇采用联力AL-120白色积木风扇，包装配色很炫酷啊。对于这个风扇早就口水很久了，最喜欢的设计当然是它的无线拼接，告别了整理一大坨线材的麻烦。

联力AL-120积木风扇制作非常精美，加厚的白色扇叶黑色铝合金边框的组合显得华丽高贵。 风扇采用液压轴承，支持PWM调速，转速维持在800～1900rpm，最大风量64.5CFM，最大静风压2.62mmH2O，风噪维持在17～28.3dBA。

边框采用铝合金材质，很有质感。风扇三维尺寸为长120mm、宽120mm、厚高25mm、重171g。

另一边用于连接的卡片。

风扇一边用于连接的触点，风扇无线拼接串联之后，在末端用自带的电源片连接控制器即可。

风扇背部，中心部分也有背光，而且有CD纹理处理，看上去非常精致有质感。

索泰（ZOTAC）索泰(ZOTAC)RTX3090TiAMPEXTREMEHOLO显卡9999元京东去购买

显卡是来自索泰的新卡皇-RTX 3090 Ti AMP EXTREME HOLO，外观方面相比PGF与天启系列完全颠覆，显卡整体也显得无比硕大，三围尺寸分别为：长35.5cm，高14.9cm，厚6.5cm。

RTX 3090 Ti AMP EXTREME HOLO拥有10752 CUDA处理器，24GB显存容量，默认频率1560-1890/21000MHz。

散热风扇采用了三枚10CM+11片扇叶的设计，相比上一代风扇增加了10%以上的风流。

散热器采用了大面积VC均热板导热，利用无损内嵌技术将8根圆柱形冰脉热管紧密嵌入其中，搭配全覆盖的加厚镀镍鳍片，达到更快速、均匀、高效的导热效能。

加厚的镀镍鳍片通过宽厚的导热帖与显存等发热元器件紧密贴合。

显卡顶部。

显卡顶部采用全息极光设计，独特的电镀工艺，即便不通电情况下也显现出一种极光炫彩之美。通电后还可通过索泰Firestorm调光软件进行个性定制。

供电接口采用全新的12VHPWR接口设计，也叫做PCIe 5.0供电接口，18+3相SEP供电设计，提供最高600W的供电能力，此接口也将普及用于满足下一代旗舰显卡的功耗需求。

全金属一体成型背板为显卡带来安全保障同时，还能起到一定的辅助散热效果，在背板的末端进行镂空开槽，加速风扇气流穿透鳍片的速率，减少热量堆积，从而提升散热效率。背板部分的白色线条以及AMP LOGO还支持ARGB炫彩灯效。

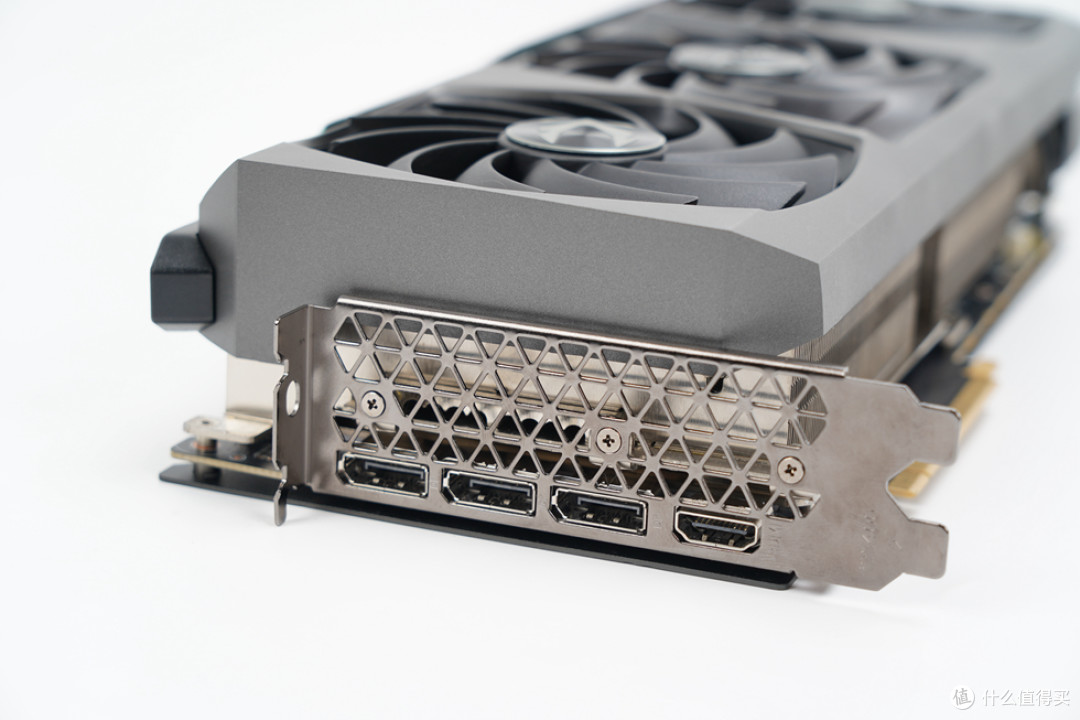

接口输出方面提供了3个DP 1.4和一个HDMI 2.1接口，轻松满足8K输出和多屏的使用需求。

分形工艺（FractalDesign）PopAir机箱中塔型ATX风冷白色侧透散热隔音台式机PopAir极光白ClearTG579元京东去购买

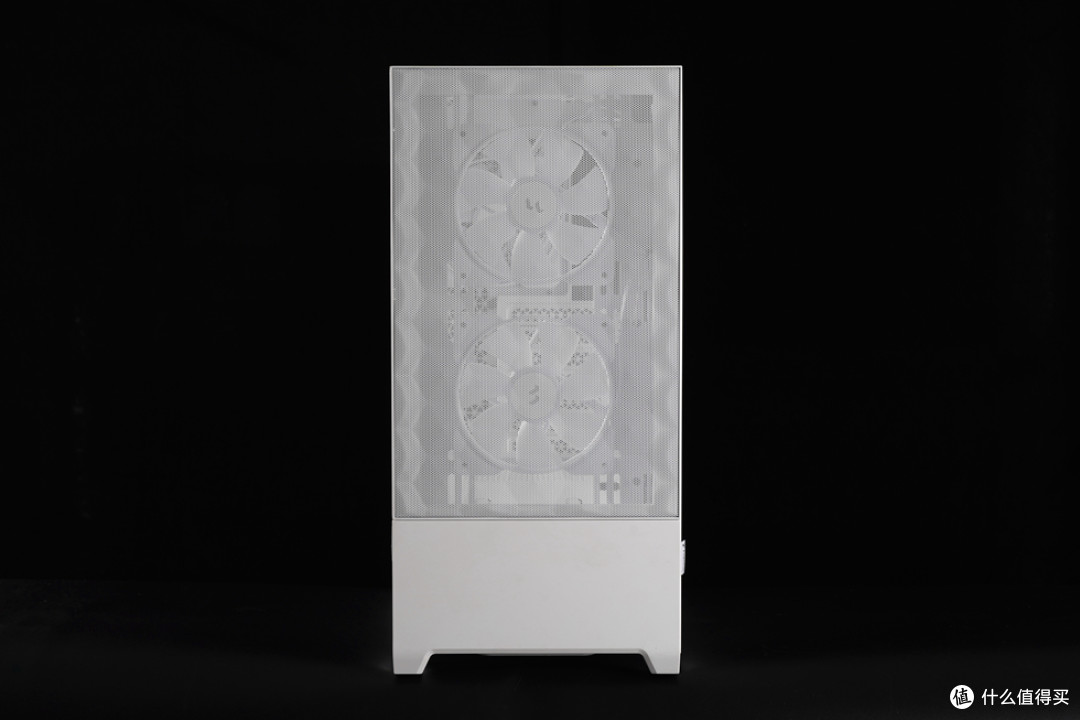

Pop Air机箱延续了分型工艺一贯的四四方方、棱角分明的特点。前面板采用网状设计，主打通风与散热。

机箱三围尺寸分别为：长473.5 x宽 215 x高 454 mm从机箱斜侧看上去，前面板为六角形状的网孔。

机箱左侧采用透明钢化玻璃侧板，整机内部组件以及灯效可以得到完美展现。

机箱尾部采用经典的电源下置布局，提供了7条PCI 挡板槽位。

机箱的小布条LOGO角标。

机箱正面下部还有一个巧妙隐藏的储物抽屉，日常可以收纳一些桌面杂物或者替换为两组光驱空间，这算是一个新颖又念旧的小设计吧。

机箱顶部区域，有磁吸的防尘网保护，同时顶部支持两个12CM风扇/240一体水冷安装。

机箱IO位于机箱的顶部，提供了Power按钮、前置灯效控制按钮、HD Audio、2个USB 3.0接口，Type-C接口为预留的实心扩展接口。

拆下前面板。

机箱前面自带了2个自家的Aspect 12风扇。前部可支持240、280一体水冷安装。

机箱内部一览无遗，主板支持mini-ITX、micro-ATX、ATX板型的安装；风冷散热器最高支持到170 mm，显卡最长支持405 mm。

机箱尾部同样也配置了一枚自家的Aspect 12风扇风扇。

机箱背部一览，可以看到也是相当的规整，走线空间充裕。中部还有导线槽以及固定线材的魔术轧带。背部右下位置是2个2.5寸硬盘位，以及底部电源仓位置还可以安装2块3.5寸硬盘，完全满足日常存储需求。

机箱底部。

四角都有橡胶材质的减震脚垫。

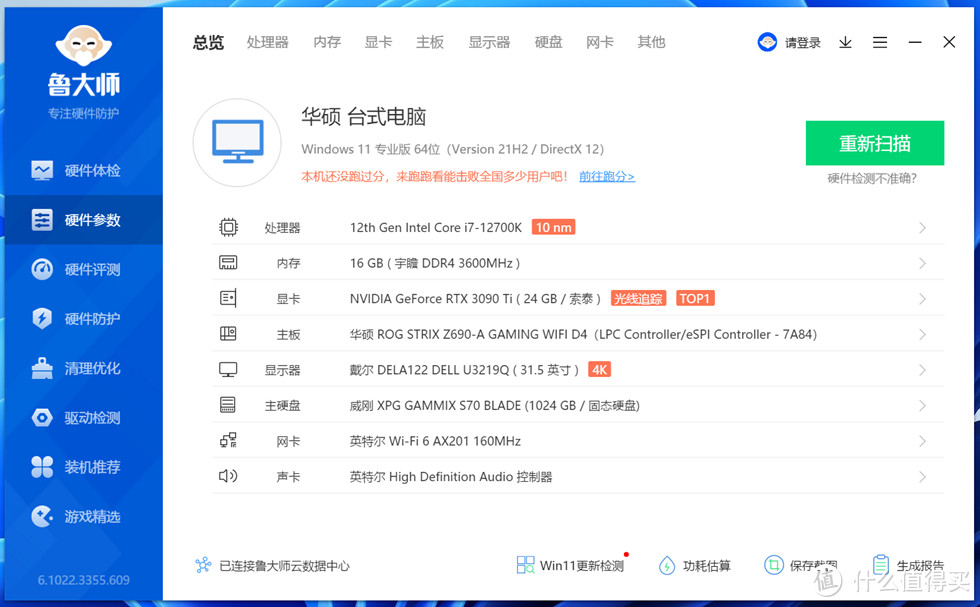

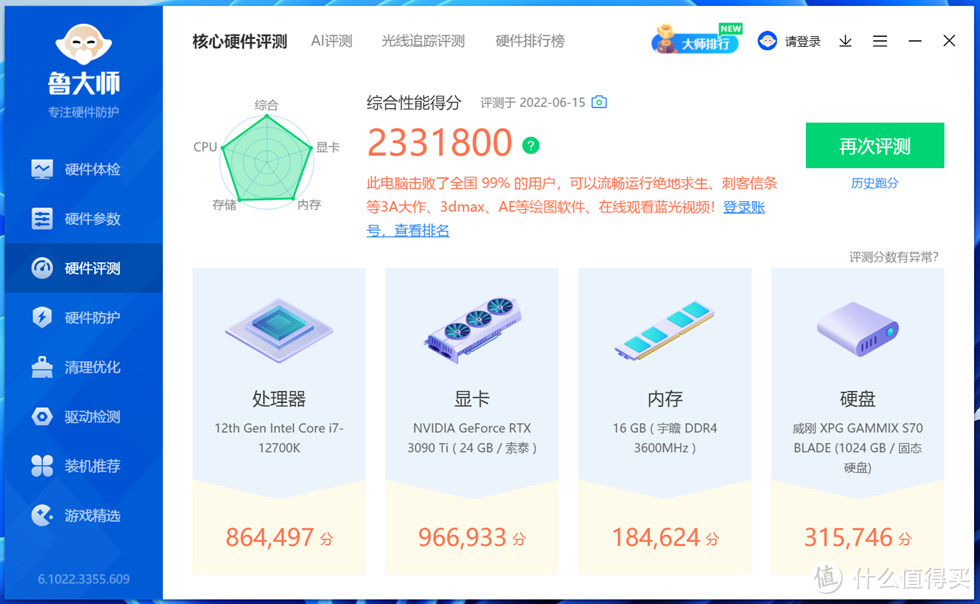

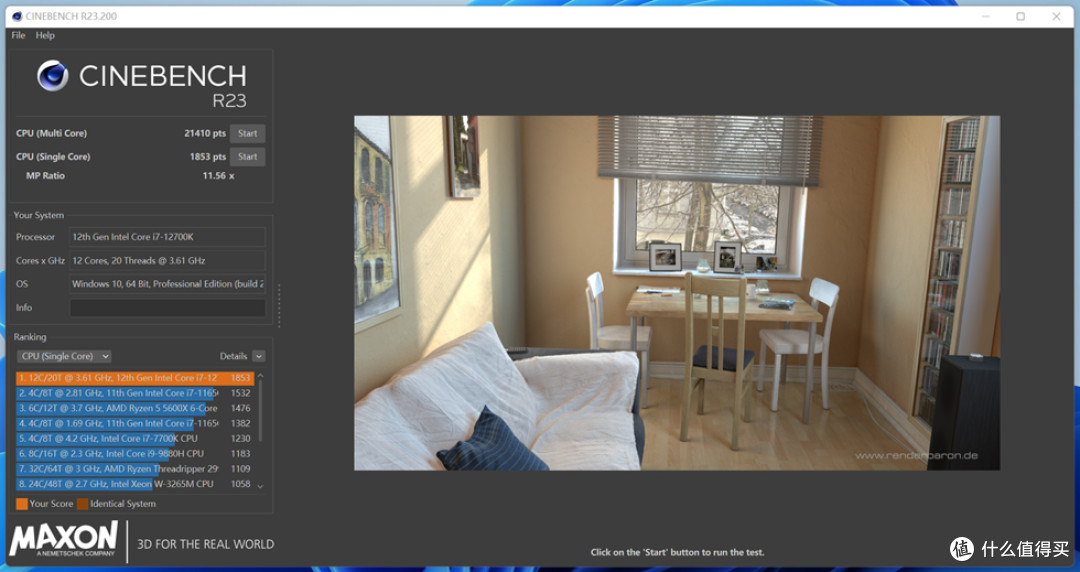

整机测试

完毕......
