极客数码屋 篇六：七防芯都防啥？超频三650W七防芯电源拆解，防潮、防虫、防腐蚀

很多人装电脑，会将资金主要投向CPU、显卡等直接提升平台性能的大件，结果最后预算超支，需要在电源、散热器、主板等这些部件上面缩减，这个做法是不可取的。因为像电源、散热器、主板等部件，产品溢价较低，价格差一点、性能就会差很多。而它们又是平台稳定工作的有力保障，所以装机挑选硬件不能只看价格不看品质，而是要保证各部件品质相当、价格均衡才好。

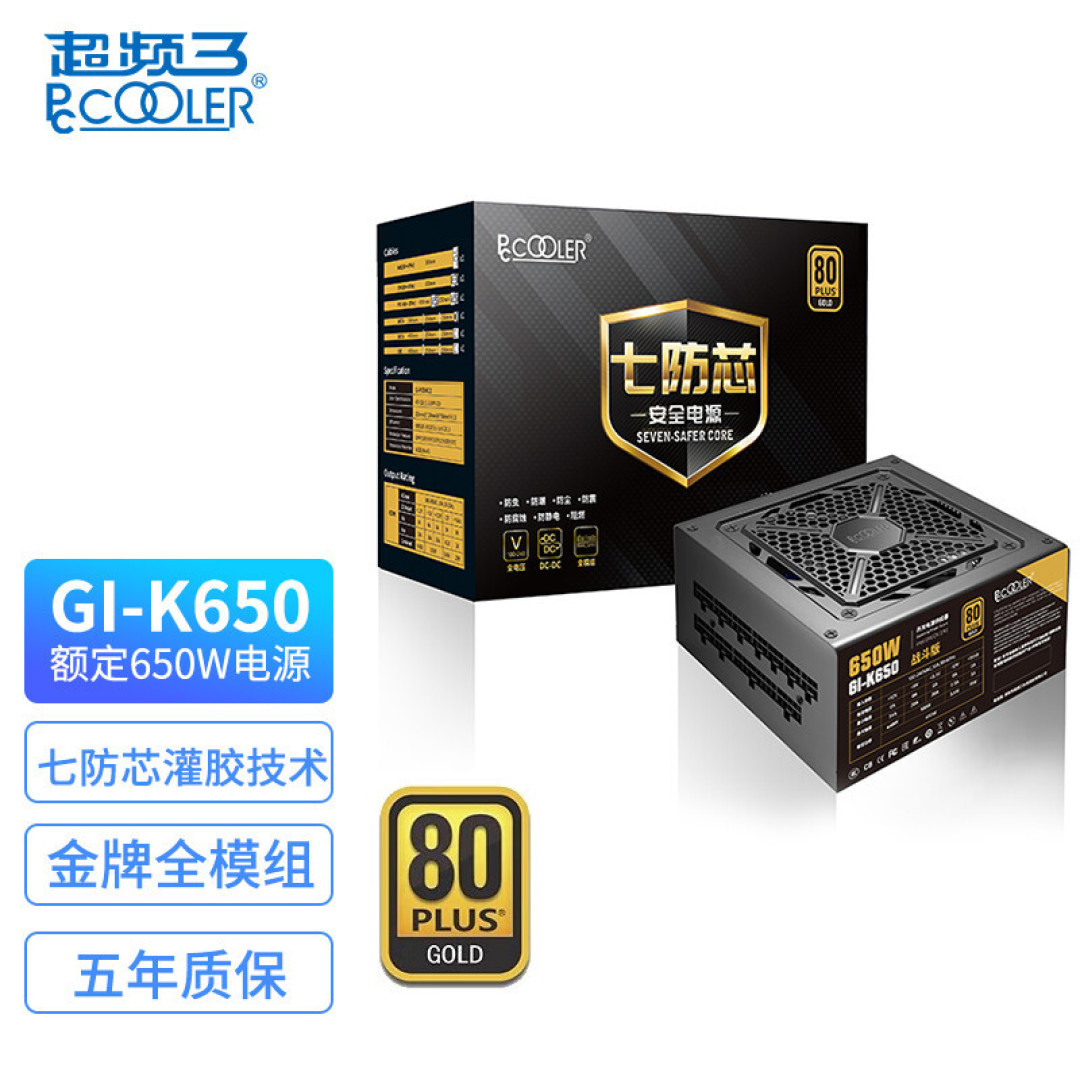

这不新攒了一台11600KF+RTX3060的主机，考虑到电源的理想负载率以及将来升级的需求，需要一款不低于650W的电源，并且电源要稳定又抗造。尤其是主机摆放在地面，避免不了进灰和爬虫，需要有防止因为灰尘短路和防蟑螂的功能，结果最后选了这款超频三的七防芯GI-K650战斗版金牌全模组。

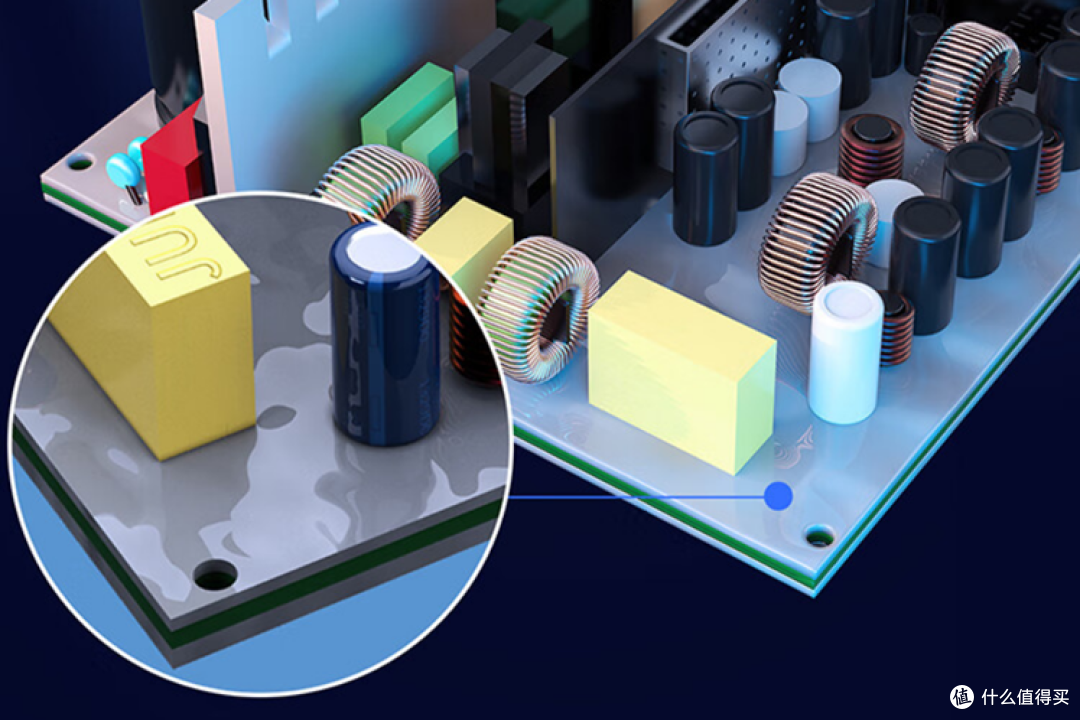

这款电源设计的很独特，它是在PCB板上面覆盖了一层强绝缘的导热硅胶，将元件的引脚都包裹了起来，引线之间互相不会被短接。这样就消除了因为受潮、爬虫、静电、灰尘、腐蚀等因素引起的电器短路，并且引脚被美规UL94-V0级强阻燃硅胶固定，它还有更好的防震和阻燃性能，这样的设计在电脑电源上面还真不多见。

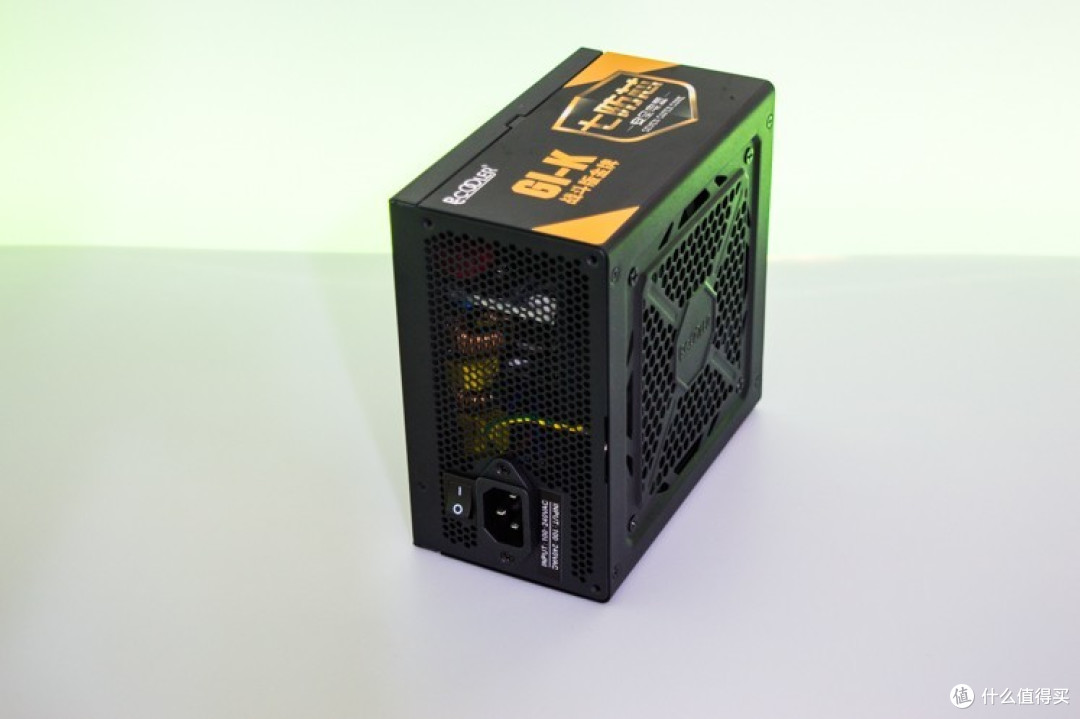

它是一款经过了金牌认证的650W全模组电源，满足80PLUS GOLD能效认证标准，并且在特定负载下转换效率可达到91%，接近于白金牌的水准，能源利用率较高。电源同时符合国标GB 17625.1-2012，GB 4943.1-2011，GB/T 9254-2008标准，通过了国家3C强制认证。它可以抗2KV的雷感应冲击，也有很强的抗雷击性能。

电源具有过压OVP/过流OCP/欠压UVP/过温OTP/过载OPP/短路SCP保护等完善的安全措施。电源支持100~240V的宽幅电压输入，适应绝大多数地区供电情况，也有很好的抗电压波动能力。

超频三（PCCOOLER）额定650W七防芯GI-K650战斗版金牌全模电脑电源（风扇启停/单路12V/台系电容/五年质保）599元京东去购买

超频三650W 七防芯GI-K650战斗版金牌全模组电源采用的是LLC全桥谐振拓扑+DC-DC整流的电路架构，转换效率高输出稳定。它的单路12V输出功率能达到648W，功率占比可达99.9%，可满足高端CPU或者是大功率显卡的供电需求。

拆开后可见12CM的散热风扇是安装在壳体上面的，风扇支持智能温控，当负载低于20%的时候，风扇是不转的，待机保证了0噪音。当负载＞20%或者内部感温元件测得高于40℃的时候，风扇才会启动。

电源内部的元件排列比较规则，全桥LLC谐振开关管上面有面积较大的铝制散热片，输出端PCB板上面的焊点饱满且整齐，EMI滤波电路布置比较紧凑。

正面是看不到元件引脚的，PCB板上面被灌注了一层厚厚的胶体，这就是超频三的高导热灌胶技术。利用导热硅胶将元件的引脚固定并且隐藏，提高了电器绝缘性能，消除了潮湿、灰尘、爬虫、腐蚀等因素引起的短路现象，同时在散热以及抗震性能上都有明显提升。

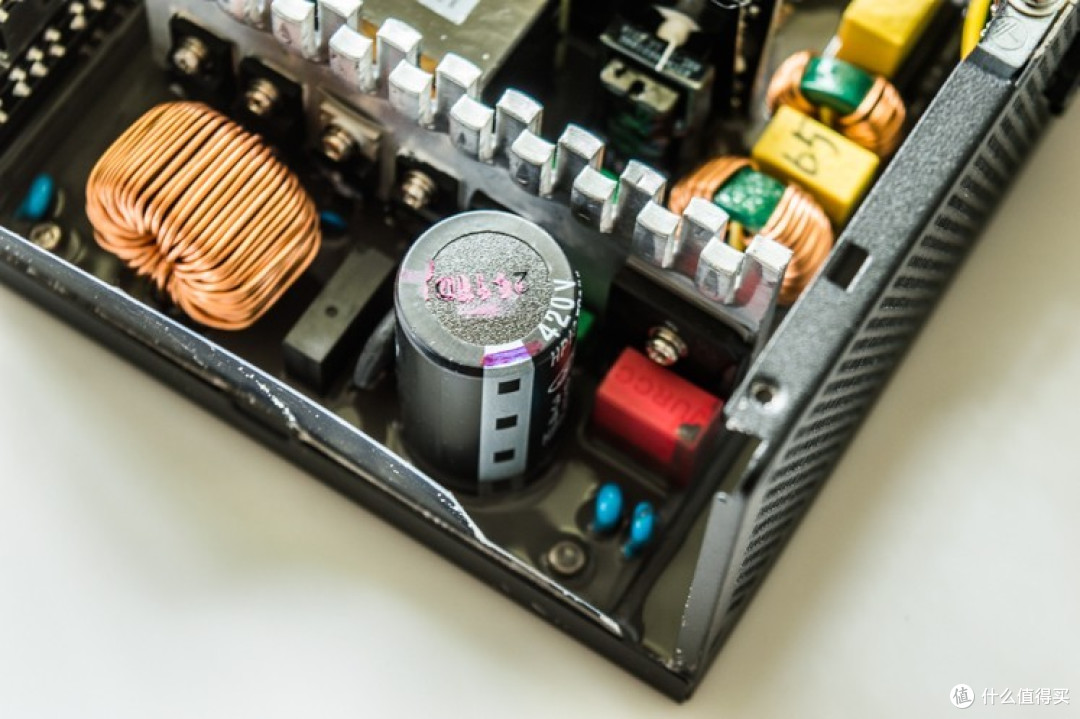

主电容来自台系的一线元件，规格为420V/390μF/105℃，可以在105℃的高温下稳定工作，耐高温能力不错。它的滤波电容均为一线台系，而待机电路采用了日系电容。

主变压器安装在电路板中间，它是和850W电源同型号的，封装工艺比较精细，保证了电源在高负载时的稳定性。

模组线包括1根20+4Pin主板线，2根4+4Pin CPU线，2根6+2Pin PCI-E显卡线），两根SATA线和2根IDE+SATA线，可以满足高端的CPU和显卡使用，同时也支持双卡并联的平台使用。

全模组可以根据需要灵活插接线材，模组线都是比较柔软的扁线，利于装机作业。并且线材长度适中，既能够保证顺利插接，又不会有太多的富裕，理线也比较美观。

上机测试，在甜甜圈+FPU单烤状态下，CPU功率为170.96W，而显卡达到了170.43W，均接近于满负荷状态运行，半个小时的拷机过程，平台运行平稳，未发生卡顿、死机等现象，电源为平台提供了稳定的输出。

电脑主机的电源，其实工作环境是很恶劣的，除了散热、静音等指标，还要考虑因为潮湿、腐蚀等因素引起的短路危险。而将主机摆放在地面，还要考虑灰尘、蟑螂等因素，所以选择一款安全抗造的电源，是主机能够长期稳定工作的基础。而超频三650W七防芯GI-K650战斗版金牌全模组电源运用了高导热灌胶技术，不但具有防潮、防虫、防腐蚀、防尘、防静电等安全性能，在抗震、阻燃以及散热能力上，也是出类拔萃的，是新装机用户的一个理想选择。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
