键盘鼠标外设 篇八十五:明基(BenQ)昆吾剑KX950 樱桃青轴 机械键盘 修复
前言
上次购买过一把明基天机镜KX890樱桃MX红轴机械键盘后,对明基的短退格大回车比较感兴趣,就再寻觅了一把。这次淘到的是剪线的明基昆吾剑KX950樱桃mx青轴机械键盘,看网络上的拆解要比天机镜KX890樱桃MX红轴机械键盘做工好很多。
晒物
收到的是企业的剪线报废的产品,还不包好坏。收到时外观尚可,没有烟烫伤的痕迹,划痕也不多,外壳只是稍微发黄。
键帽齐全,但是一些按键的键帽有磨损痕迹。
亚洲键盘布局的大回车,短退格设计键列。
右上角是win按键锁,同时也是一个背光的开启按键。
小数字键盘区域的按键颜色是不一样的。
数字按键区同时也是编程按键区,能自定义按键功能。
侧面能看到键盘是常见的oem高度。
机械键盘的线是直接被剪掉的。
原usb数据线应该是一条编织线。

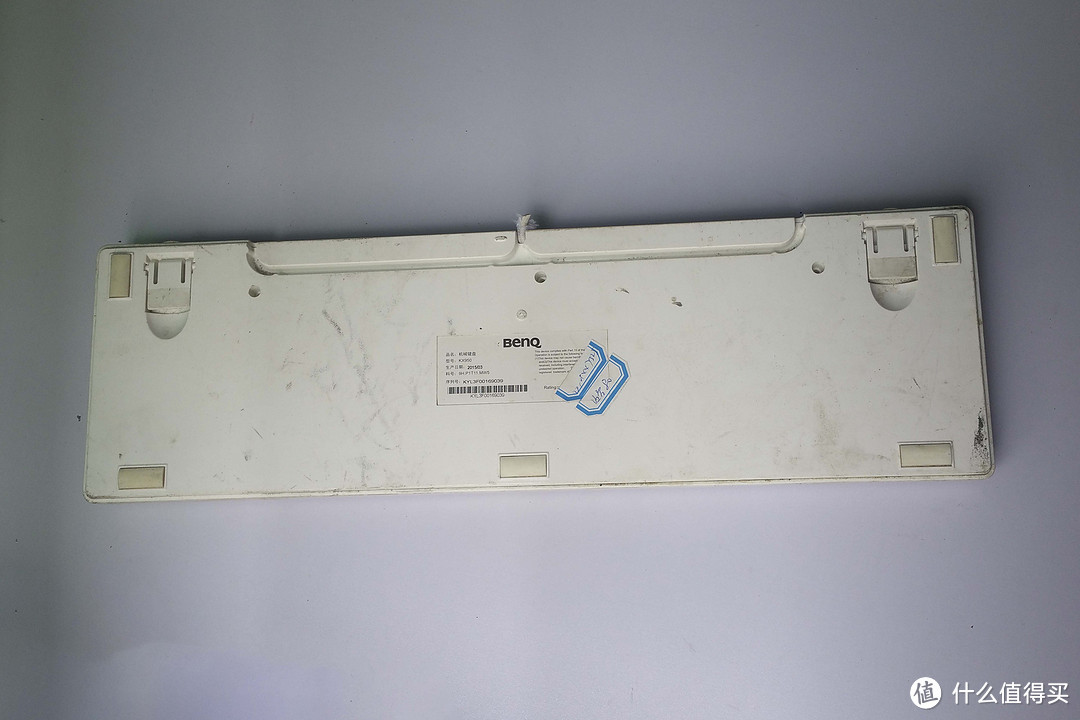

键盘的背面一览。

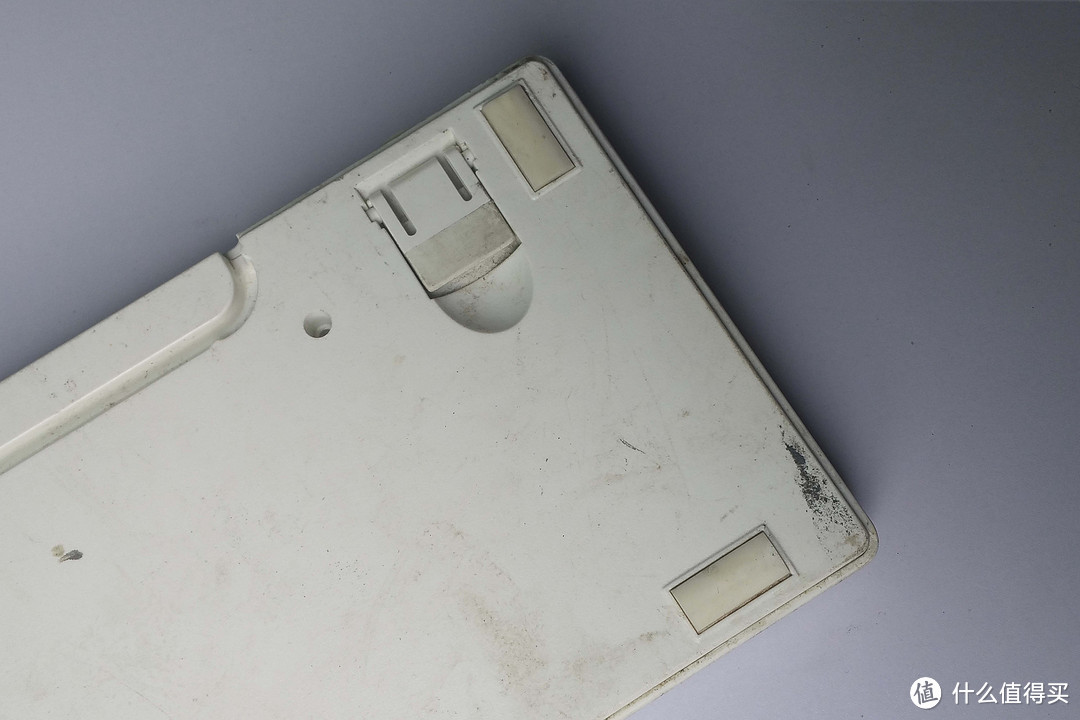

键盘的脚撑完好,没有丢失与损坏。
标签细节一览,生产于2015年。背面有人名还有磨掉的数字,应该是之前使用这个键盘的员工的信息。
usb数据线接口的细节一览。
注意到键盘的螺丝已经丢失,这个键盘应该是维修过的。
修复
原键盘的轴体是樱桃mx青轴,这么多年了轴体早已经臭掉,不能再啪啪作响,这次维修需要完全替换掉才行。
卸掉键帽,键帽下面都是灰土与毛发,非常的脏。
键盘带背光,看样子灯珠还很新。

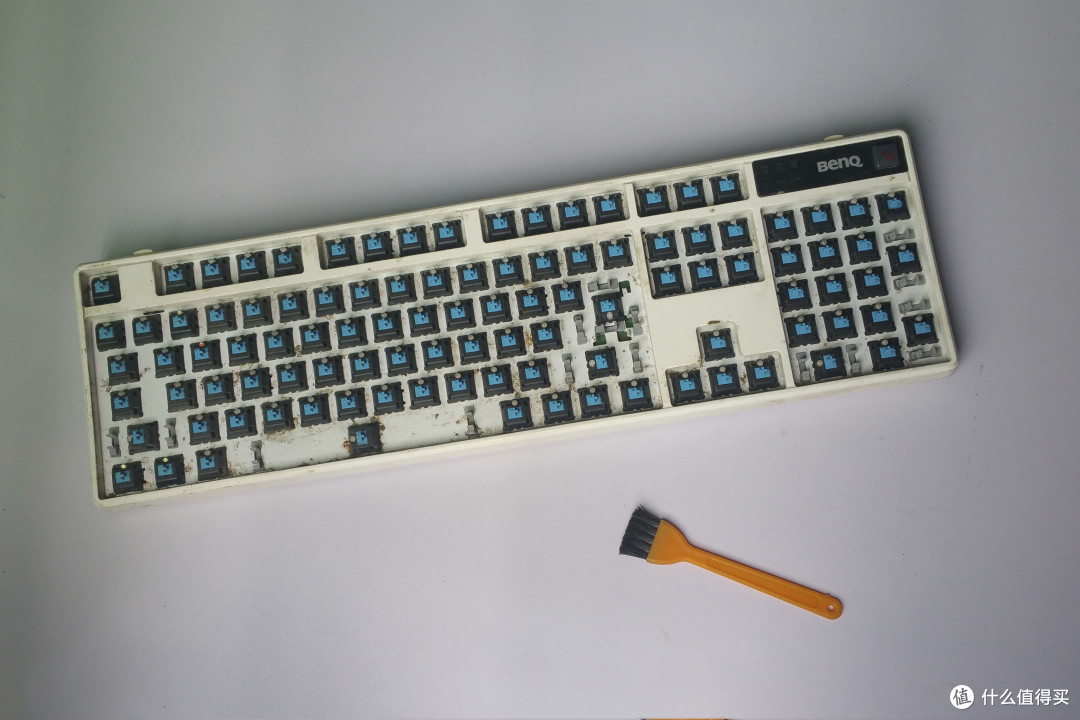

先清理掉钢板的灰尘。
清理一番发现钢板已经有锈迹,再不防护就要废掉。
大键位的锈迹最为严重。
开始拆解接卸键盘。
卡扣的位置与之前拆解的天机镜KX890机械键盘是一样的。

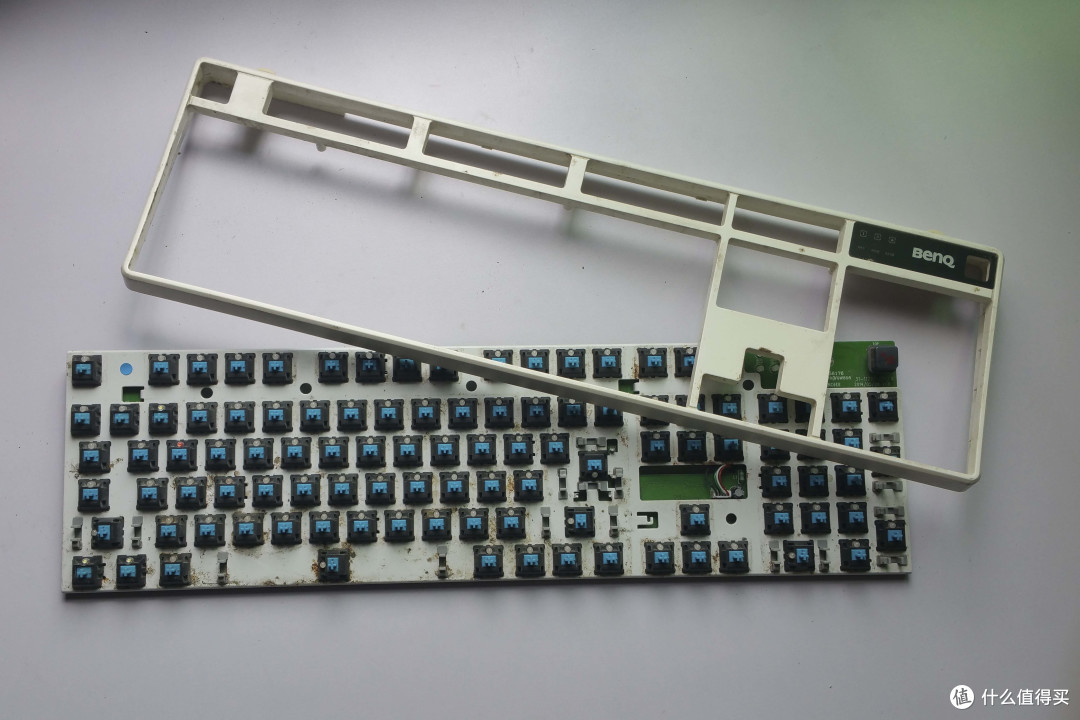

卸掉键盘的上盖。
上盖还很新,无需重新上漆。
后盖很容易就揭开了。
后盖的模具和天机镜KX890机械键盘是一样的,连主控位的卡扣都在。

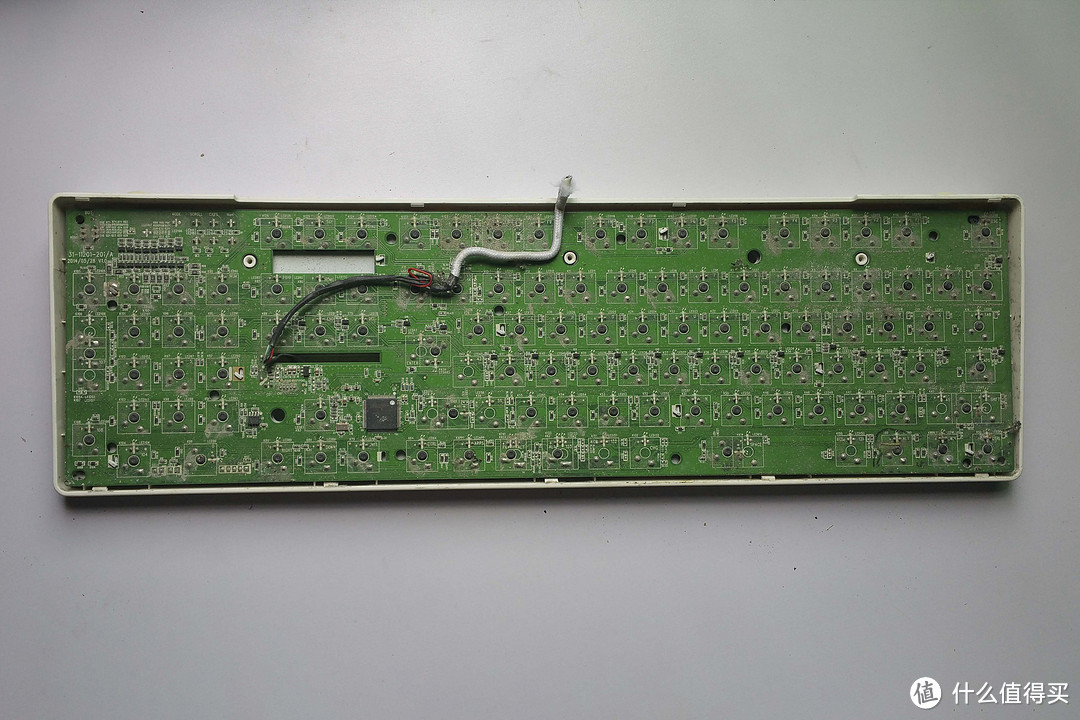

拆开后的机械键盘PCB背板一览。
键盘里面有很多的灰尘。
机械键盘的主控芯片。
稍稍清洁了下PCB板。
PCB板和定位钢板都有卡扣固定。
部分卡扣还被焊接起来。
但是键盘好像维修过,焊锡不是粘在一起的。
拆解下来的机械键盘轴板。
指示灯的灯珠细节一览。
拆开上盖后能看到更多的锈迹。
usb数据线的接线位置和天机镜KX890机械键盘是一样的,都没改变。
取下小5p的usb数据线。
usb数据线的线序一览。
找了块micro usb母座测试版,改成键线分离的设计。

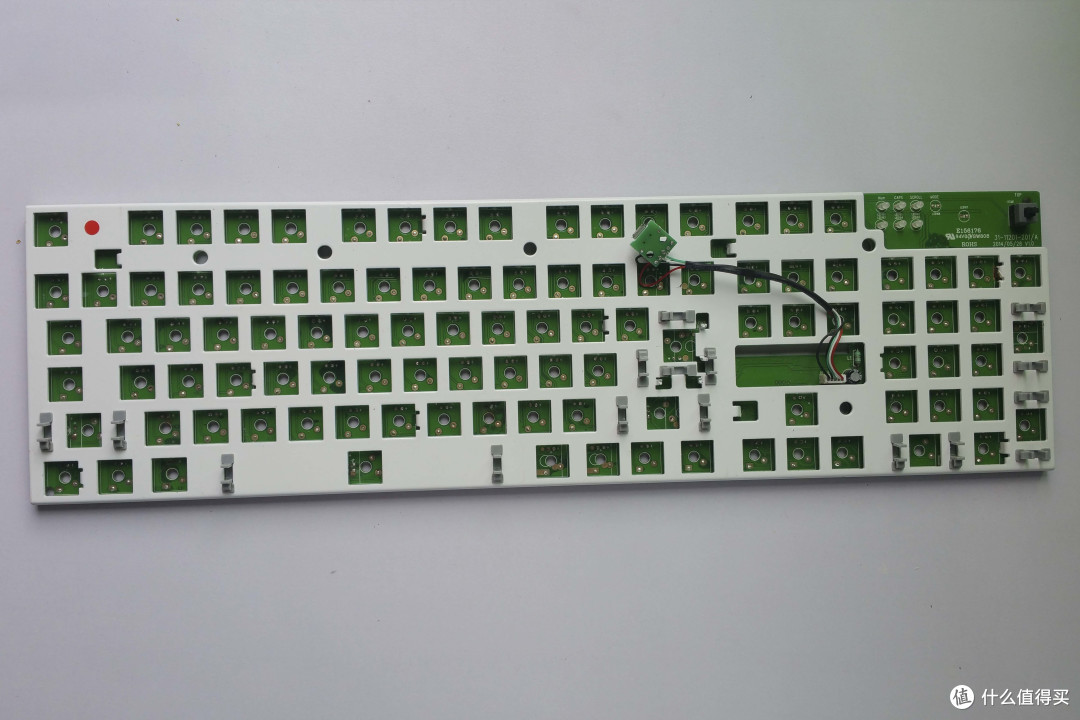

安装上线,接上电脑测试。
接上电脑后机械键盘完美识别,键盘的灯珠都能亮。
测试了一下,部分按键不能触发。
测试过后,处理小数字键盘8至0那一列是线路问题,其他都是轴体的问题。
既然轴体都臭掉,决定将轴体都替换掉。
拆轴首先是将灯珠拆解下来。
拆下来发现灯珠的针脚都是锈迹,已经不能再用了。
连续拆解了好几个灯珠都是这个样子。

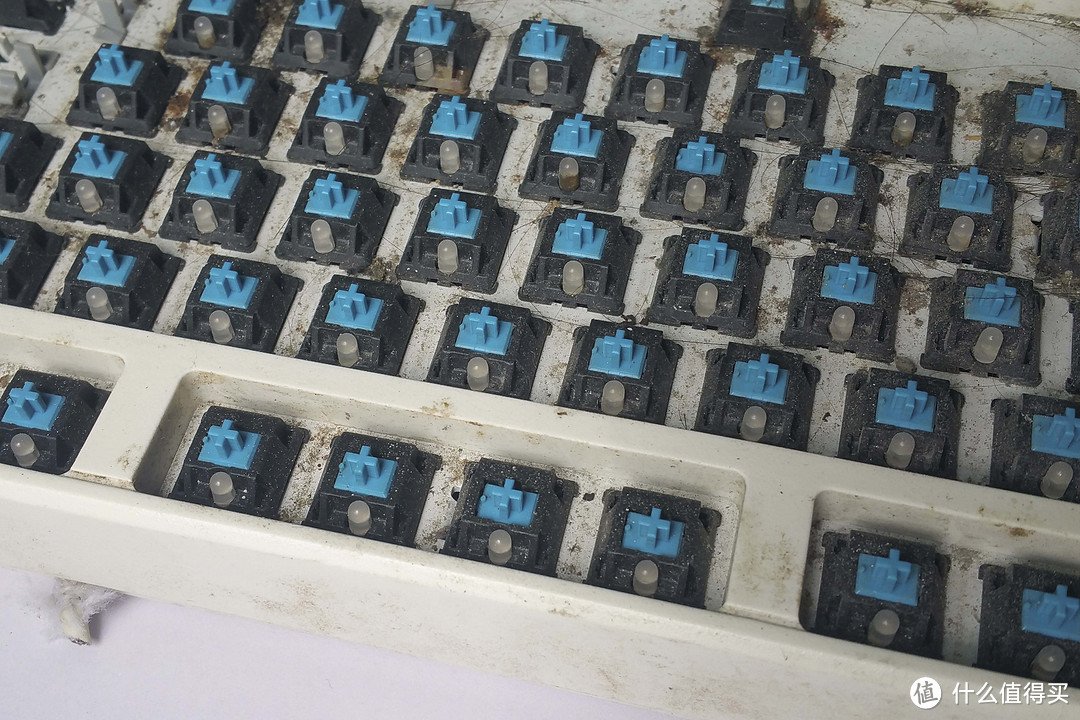

开始拆解轴体。
轴体的下面都是锈迹,轴体都能在使用了。

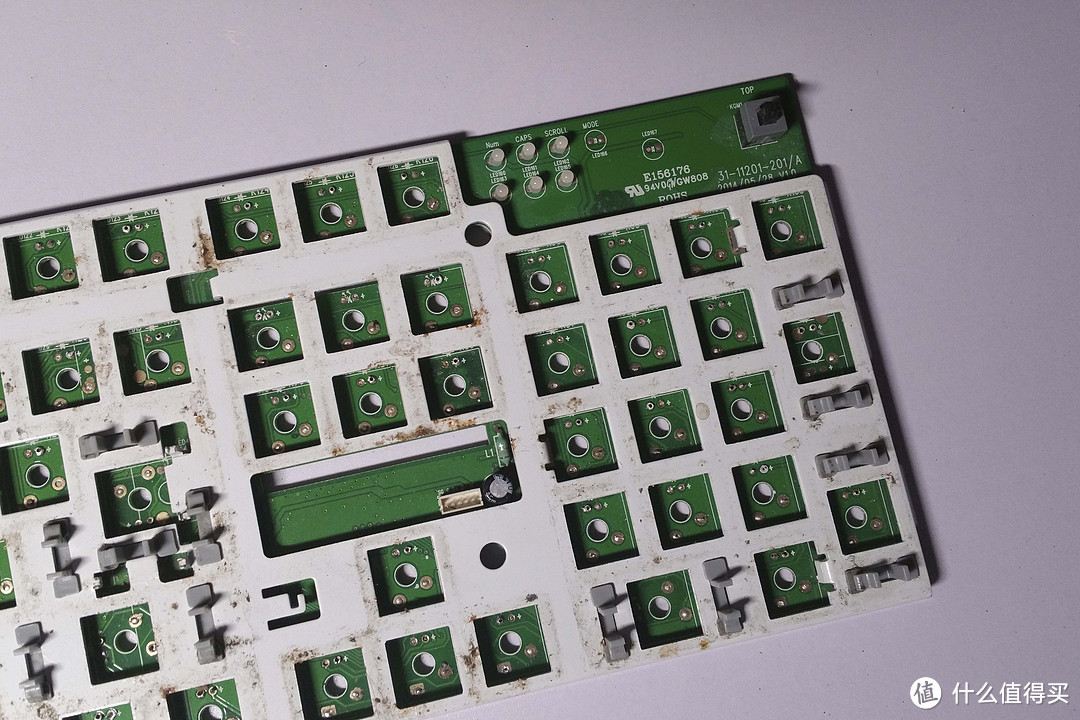

完全拆解轴体后的样子。
基本上锈迹都是在轴体附近。
拆掉轴体后轴板也不能取下来。
尝试了一下,轴板的锈迹都不能擦掉。
注意到背面的一些扣是焊接的。
使用吸锡器吸取锡后,完美将定位钢板取下来。

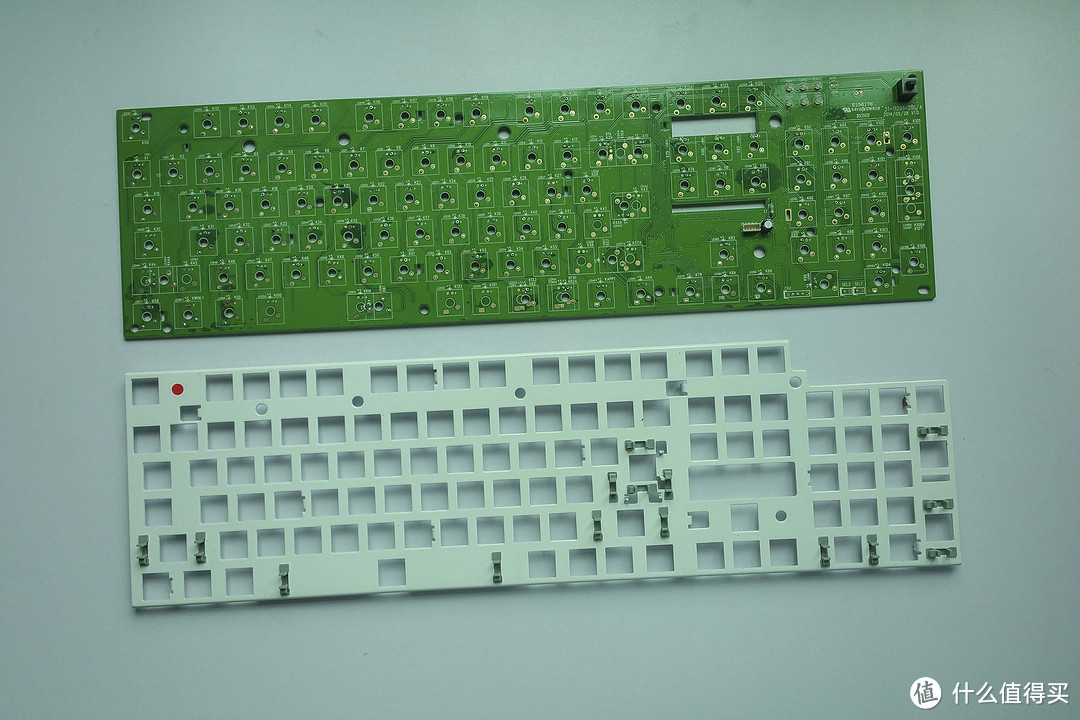

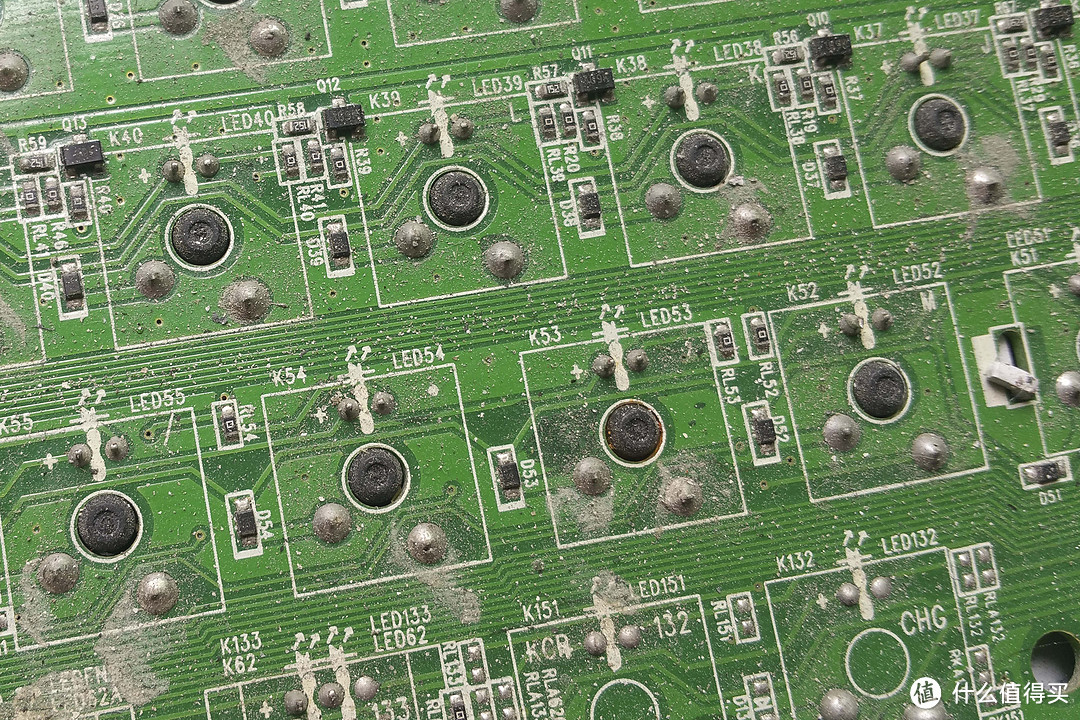

机械键盘的PCB板一览。
使用万用表测试找出不触发那一列按键的问题。

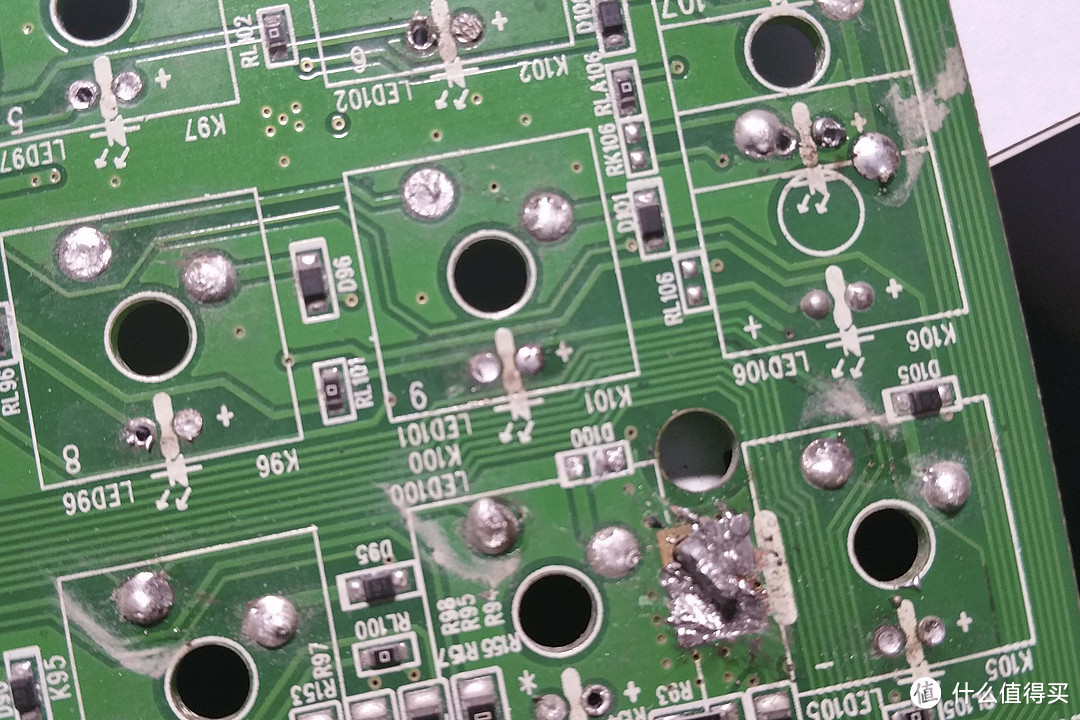

测试到了是防冲二极管到主控线路出现了问题,飞线了一条,修复完成。
使用砂纸打磨掉锈迹。
给定位钢板重新喷漆。
修复的定位钢板如新的一般。
将定位钢板和PCB板组合在一起。
接口位置有线序的丝印,之前都没发现。
安装上usb数据线。
接上电脑,板子还能识别。
安装了两个樱桃mx红轴以及灯珠作为测试。
接线,灯珠的灯光正常。
接着将其他的轴也安装上。

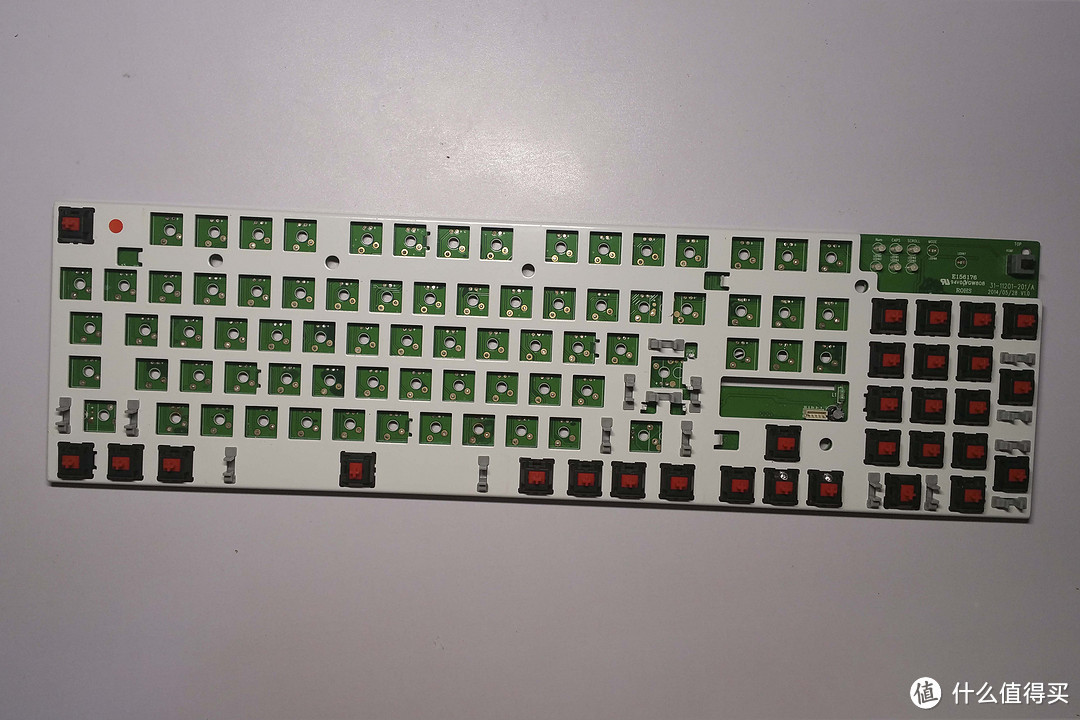

安装完樱桃mx红轴后的轴板。
给轴板安装led灯珠,选的是白发红光的灯珠。
全部轴体安装上led灯珠后的额样子一览。
找来了一条白色的usb数据线,而且还是编织线。
接线,所有灯珠的功能正常。
灯珠的亮度还能进行调节。
开始安装回键帽。
大回车的安装一开始有点懵。
后面发现是先放好钢丝,再安装键帽,按下去将能自己安装上钢丝。

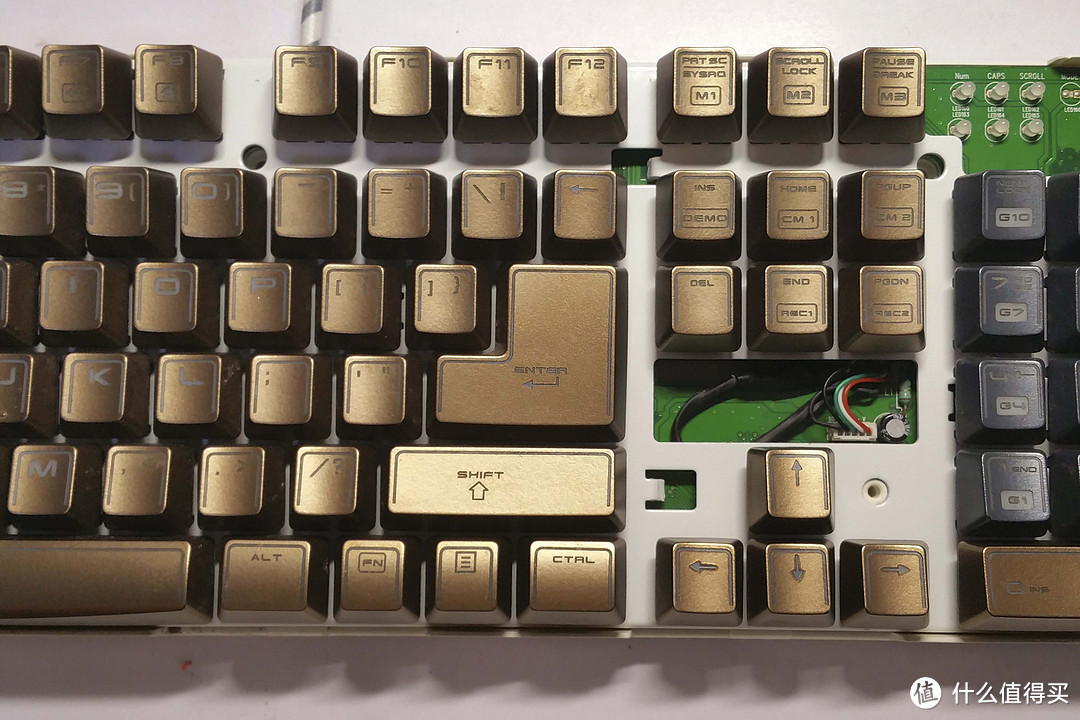

安装好键帽后的机械键盘一览。
接上电脑,开启背光,效果还是挺惊艳的。对得起明基旗舰品的定位。
键盘还自带储存芯片,能记录背光灯效。
键帽的透光性也很好,没有漏光。
后记
相对于天机镜KX890机械键盘,昆吾剑KX950机械键盘的做工改进是有目共睹的。12个可编程按键,带背光与多种等效,有储存芯片等特性,算是对得上价格了。
