华擎暗黑太极再升级！华擎 X570 Taichi 主板开箱评测

华擎作为世界著名的妖板厂商，出自他们之手的妖板不计其数，包括有 20 多个 SATA 口的，把 X299 做成 ITX 的，DDR3 DDR4 混用的等等等等。除了妖板以外，他们还是有比较正常的主板，例如太极系列。太极系列定位为高端产品，但是却有着低廉的价格，凭借着很高的性价比，在主板界还是小有名气，今天我们就来一起看一下，搭配了 X570 芯片组的太极主板，能否延续之前的荣耀呢？

华擎（ASRock）X570Taichi太极主板（AMDX570/AM4Socket）2499元京东去购买

外观展示

▲看完这张图，就知道为什么叫暗黑太极了，整块主板上能反光的地方非常少，其余的地方全是黑色的，整体比较硬朗。

▲我们的老朋友，AM4 CPU 插槽，支持 Ryzen 2000/3000 处理器。从 300 系一路用到 500 系，这个接口还会一直用到明年，下一代 CPU 极有可能继续使用 AM4 接口，苏妈实在是良心。

▲CPU 槽的左侧有一个大马甲，上面有主板型号和 LOGO。这次华擎给太极系列单独设计了一个 LOGO，将八卦阵设计的棱角分明，有很足的机械感。这个位置会支持 ARGB 灯效。

▲一体式可微调的 IO 挡板，上面也有不少的太极的元素。

▲IO 接口方面，左边第一个按键为 BIOS 闪回功能键，然后是天线接口，还有一个 PS/2 接口，这个接口在高端主板已经不多见了，目前主要是用于连接低延迟的外设。除此之外还提供了清空 CMOS 的按键和一个 HDMI 接口，一个普通的千兆网卡。USB 接口方面提供了七个 USB Type-A，一个 USB Type-C，最右侧的两个 USB 为 USB 3.2 Gen2，支持最高 10Gb/s 的传输速度，其余的则是 USB 3.2 Gen1。

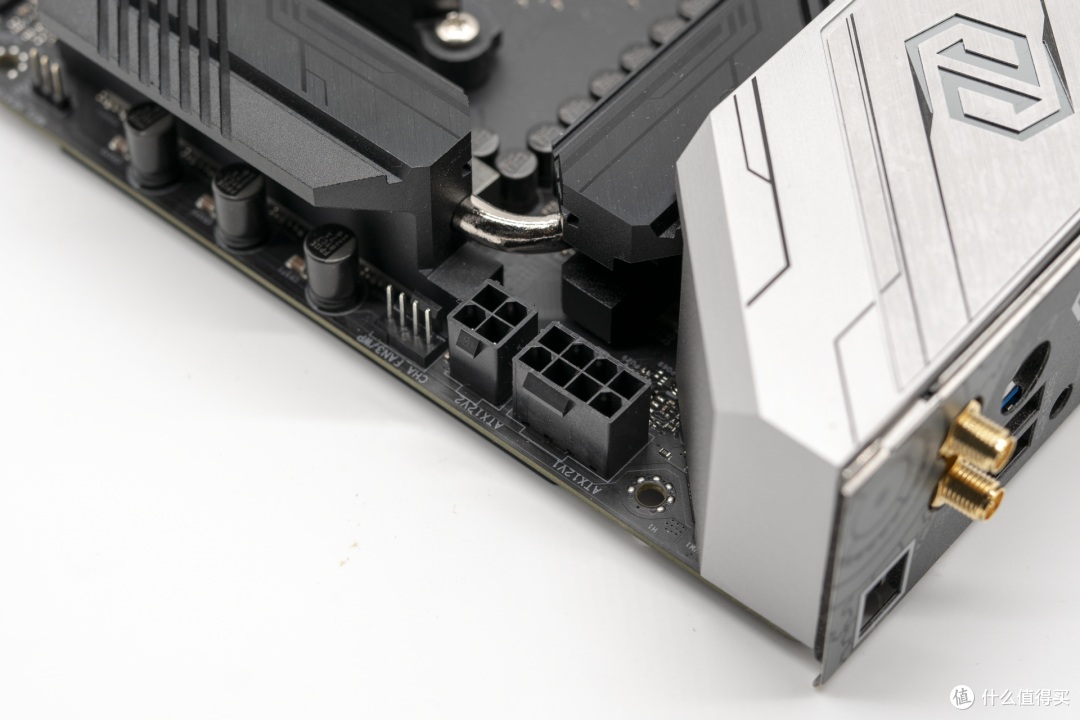

▲主板的左上角还有一个 8+4pin 的 CPU 辅助供电。

▲CPU 槽的右侧有四个内存槽，最高支持 128G 内存容量，兼容 ECC 内存，支持 ECC 工作模式，专业用户必备。频率方面最高支持到 DDR4 4666。由于这一代 AMD 处理器的内存控制器提升巨大，可以更加轻松的支持到 4000 以上的频率。

▲内存槽旁边还有两个前置 USB 接口，一个 USB 3.2 Gen 2 Type-C 插座，一个 USB 3.2 Gen1 插针。

▲在 CPU 座右下角还非常紧凑的集成了三排插针，一个 12V RGB，一个 AMD 原装散热器专用插针，还有一个是普通的 4pin 风扇插针，主要用于 AMD 原装 RGB 风扇。

▲然后我们来看看主板下半部分。三条 PCIe x16 插槽，都使用了合金加固，还有两个 PCIe x1，用于插声卡网卡等设备。主要的还是一整块的 PCIe 装甲，在它的下面有三个 Hyper M.2 接口，支持 PCIe Gen4 x4 的速度，一整块的装甲用于给 M.2 硬盘散热。

▲这一块是芯片组散热器，这个位置也能支持 ARGB 灯效。

▲主板上唯一金色的地方就是这个齿轮了，上面还有一行小字，TAICHI XIII，因为这块 X570 太极是华擎发布的第 13 块太极系列的主板了，这个小字让主板也有了收藏价值。

▲旁边还有一个隐藏式的风扇，不会因为进入异物而损坏风扇。由于 X570 芯片组的功耗较高，大约有 15W 左右的样子，和英特尔低压笔记本 CPU 持平了，所以需要一个风扇来镇压，同时这个风扇还为 M.2 硬盘提供散热。

▲南桥侧面还有八个 SATA 接口，均由南桥直接提供。

▲主板右下角还提供了 Debug 灯，用于故障排错，开机重启按键，裸机或者鞋盒用户的最爱，最后一个则是清空 CMOS 的按键。

▲左下角还有几个插针，镀金的前置音频口，一个雷电三拓展接口。。。雷电三？？？？？没错这板子支持雷电三拓展子卡，要知道这个是英特尔主板的专用啊，妖擎真的是什么事情都干的出。。。除此之外还有 5V ARGB 和 12V RGB 插针各一个。

▲左侧的马甲下面则是小螃蟹的 ALC1220 旗舰集成声卡，一颗 NE5532 的前面板耳放，还有五颗尼吉康的专业音频电容。

▲主板背面有一块半覆盖式的背板，也印有太极的元素。

拆解部分

怎么能少了拆拆拆环节呢，让我们拿起螺丝刀给他脱衣服吧。

▲从背板下手，发现背板后面没有与主板连接，没有起到散热的作用，只能起到加固主板和美观的作用。

▲拆掉了背板之后，前面的 MOS 散热块就能拿下来了，两块 MOS 散热块用热管相连，平局散热，底部均有散热硅垫辅助。

▲接下来是拆 M.2 PCIe 装甲，连同南桥散热器一起拿下来了，这个设计比较有意思，南桥和 M.2 的热量都通过硅垫传输到中间散热块这一层，由这个小风扇带吹走。M.2 散热块背面也有散热硅垫。

▲把小风扇拆下来，风扇来自 EVERFLOW（鑫賀），12V 0.1A，总功率只有 1.2W。

▲主板上还有一块无线网卡能拆下来，使用标准 M.2 WIFI 接口，型号为 AX200，来自英特尔，支持 WIFI 6，802.11ax 协议，最高传速速度为 2.4G，同时兼容蓝牙 5.0。

▲这样子一来，整块主板都被我们扒光了，这样就方便我们仔细看看这块主板的用料了。

▲首先是供电部分，一共有 14 颗 MOS，可以理解为 14 项供电。旁边的电感上也有散热硅垫。

▲首先是 PWM 芯片，型号为 ISL69147，来自 Intersil（英特矽尔），最高支持 6+1 项供电。

▲离 PWM 最近的两颗 MOS，型号为 SIC634，来自 Vishay（威世），这是一颗 50A 的 DR.MOS，用于给 CPU 的 SOC 供电。

▲其余的全部 MOS 均给 CPU 核心进行供电，型号同样为 Vishay 的 SIC634，一共 12 颗。

▲内存提供了两项供电，PWM 型号为 uP1674P，MOS 型号为 ALK03CH。

▲网卡芯片型号为 I211AT，来自英特尔，一个很常见的千兆网卡。

▲主板电池附近有一颗芯片，型号为 ASMedia（祥硕）的 ASM1184e，这是一颗 PCIe 拆分芯片，可以提供更多的 PCIe 通道。

▲第一条 PCIe x16 附近有一颗 FLASH BACK 的芯片，用于无 CPU 刷写 BIOS。

▲第二条 PCIe x16 附近有一颗 IDT6V4 芯片，可以让玩家调整 CPU 外频。

▲附近还有一颗，MXIC 的 32M BIOS 存储芯片，通常的主板都是 16M 的，因为 AM4 接口支持的 CPU 比较多，所以需要更大 BIOS 芯片来存放 CPU Code。

▲X570 芯片组定妆照，采用了 14nm 制程，功耗约为 10w~15w，发热量相比其他芯片组大了一倍，所以需要一个散热器，提供了 16 条 PCIe 4.0 通道。这颗芯片组并没有像之前 300 系 400 系一样交给祥硕设计，而是 AMD 亲自操刀设计的，为了就是要玩好 PCIe Gen4，自然也就不能交给毫无经验的祥硕了。这颗芯片组可以认为是 AMD CPU 中 IO Die 的放大版，IO Die 为了提高性能，改用了 12nm 制程。

▲南桥旁边还有一颗小芯片，型号为祥硕的 ASM1543，这是一颗 USB 3.1 Gen2 Typc-C 的 Mux（数据选择器），用于前置 Typc-C 切换数据信号，以便实现正反盲插。

▲主板背面，原本在背板下的料件也露出来了，我们凑近点看看。

▲首先是七颗供电倍项芯片，型号为 17AFXSMP，用于将 PWM 中出来的一项倍项为了两项，提高供电效率，降低供电发热。主板的 SOC 和 Core 供电均采用了倍项的设计，供电数量为（6+1）x2。

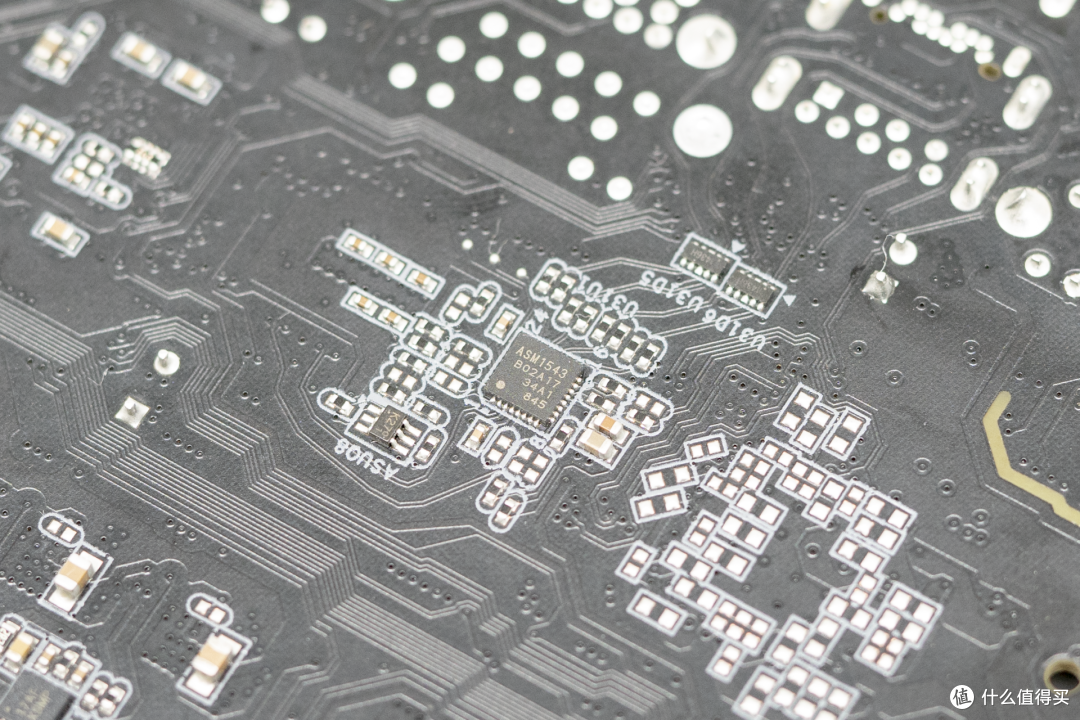

▲主板背面还有一颗 ASM1543，功能和正面的一样，为 IO 处的 Typc-C 提供数据信号切换的功能。

▲主板的侧面还有一排 RGB 灯，支持 ARGB，并且支持与正面的 ARGB 灯效同步。

有意思的配件

▲这次华擎没有像之前的一样正方形的天线，而是改用了单根外形的天线。

▲底部有 3M 胶，用于固定在桌面或者机箱上。

▲主板正面的 PCIe 装甲是用的六角螺丝钉，华擎怕玩家家中没有六角螺丝刀，特意送了一把，值得点赞。

其余的说明书、光碟、M.2 螺丝等等都和之前的一样，就不单独拿出来一一展示了。

总结

总体而言，这款主板的用料还是属于中上层，外观功能的提升也伴随着价格的提升，希望后续 X570 的热度过去之后，能稍微降点价格，这样就更适合入手了。

先说说优点

这次 X570 太极的颜值非常高，设计相当亮眼，相比之前几块太极主板，这次的升级最为巨大，一体式 IO、背板、PCIe 装甲等等，这些都是以往太极系列没有的，感觉像是将太极的定位提高了。毕竟这款板子要 2499。

再说说缺点

供电方面仍有遗憾，没有用上 IR3555 这颗 60A MOS，而是降一级使用了 SIC634 50A，大概是因为增加了背板和 PCIe 装甲导致的成本问题吧。不过 SIC634 已经足够能抗住 3950X 这颗 CPU 了，问题也不大。

价格偏高。不过这个也不能算是华擎的锅，毕竟这次最便宜的 X570 主板都要 1000+，我猜大概是 AMD 为了清库存才定价这么高吧，既然要抢先吃螃蟹，就要付出点代价嘛。不过华擎其他的 X570 主板倒是还不错，钢铁传奇或者极限玩家系列，就只是少了几相供电而已，外观提升也是挺大的。
