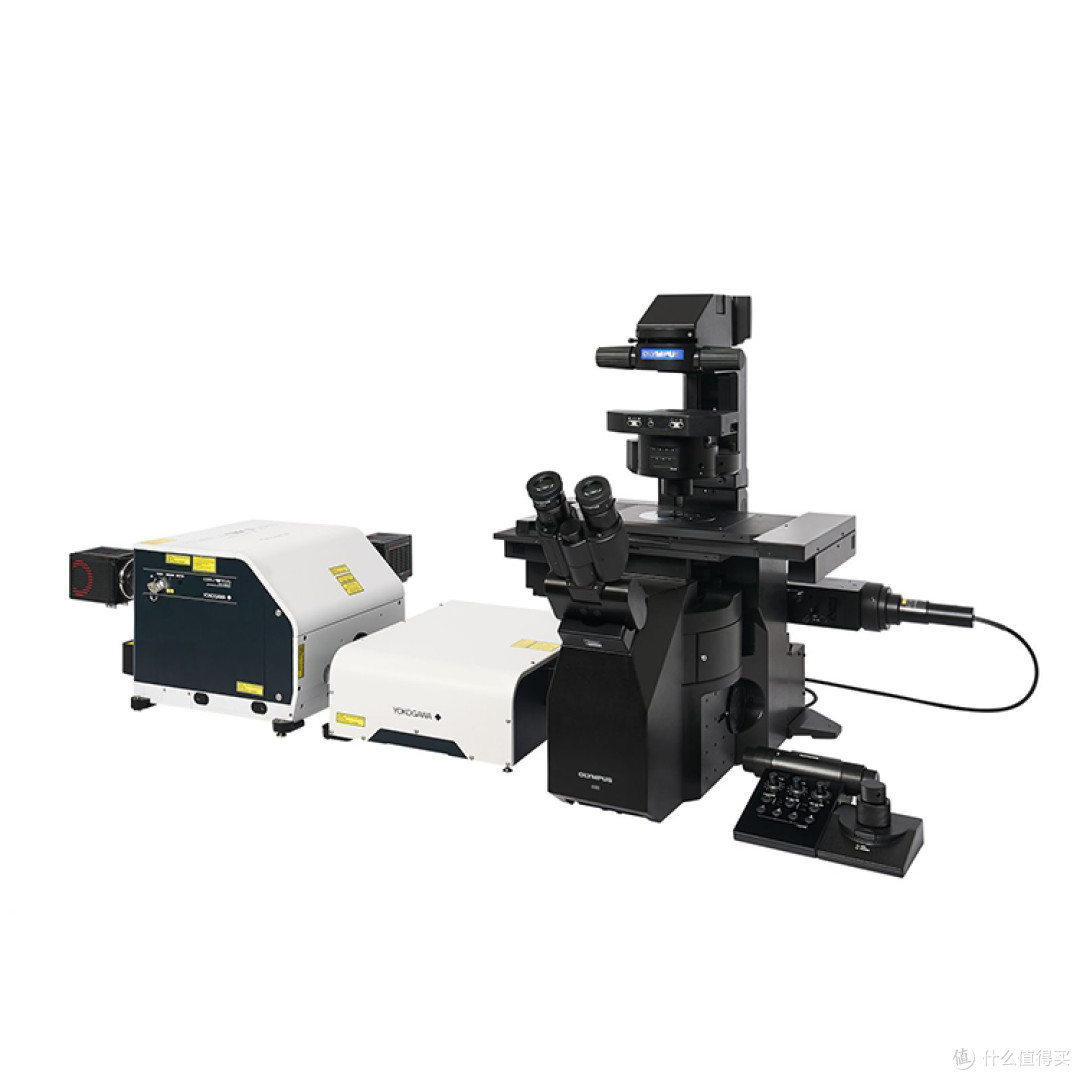

Evident奥林巴斯倒置显微镜IXplore IX85 SpinSR

在精密光学成像领域，如何在不牺牲时间分辨率的前提下突破阿贝衍射极限，一直是光学工程师追求的核心目标，Evident（原奥林巴斯生命科学部门）推出的 IXplore IX85 SpinSR 倒置显微镜系统，通过结合 Yokogawa 转盘共聚焦技术与专有的 TruSight™ SR 算法，为纳米级动态观测提供了一套完整的硬件与软件解决方案。

核心光学架构：SoRa 转盘与光子重分配

SpinSR 系统的核心优势在于其独特的光学路径设计，不同于传统的宽场荧光成像，该系统搭载了 SoRa（Super-resolution Spinning-disk Confocal）转盘技术。

微透镜阵列增强：在标准的共聚焦针孔盘基础上，SoRa 转盘集成了微透镜阵列，这种设计不仅提高了光通量，更重要的是通过光学光子重分配（Optical Photon Reassignment）原理，将原本可能因偏离针孔中心而损失的光子重新聚焦。

分辨率提升机制：通过微透镜将发射光聚焦到针孔中心，系统有效缩小了点扩散函数（PSF），这种物理层面的光路优化，结合后续的计算处理，使得系统在 XY 轴上的分辨率可达 120 nm。

低光毒性成像：得益于微透镜对光能的高效利用，该系统允许使用较低的激光功率进行激发，这对于长时间、高帧率的动态监测至关重要，显著降低了光漂白和光毒性对样品的影响。

计算成像：TruSight™ SR 算法

硬件采集的原始数据经过 Evident 专有的 TruSight™ SR 算法处理，进一步挖掘图像细节。

反卷积处理：该算法基于点扩散函数模型进行实时反卷积计算，在提升分辨率的同时，保持了图像的信噪比。

定量准确性：与某些仅通过插值“伪造”细节的算法不同，TruSight™ SR 旨在保留原始图像的强度水平，这意味着处理后的图像不仅视觉上更清晰，其灰度值仍能反映真实的荧光强度分布，支持后续的定量分析。

系统性能参数与配置

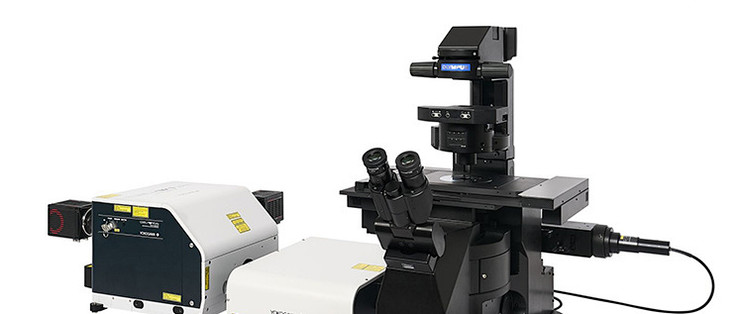

IXplore IX85 SpinSR 基于高稳定性的 IX85 平台构建，具备极高的扩展性和自动化能力。

参数类别：技术指标

分辨率：XY轴约 120 nm (SoRa模式)

成像速度：最高 200 fps (全画幅)

激发波长：支持 405 nm 至 640 nm 多波段激光

核心组件：Yokogawa 转盘共聚焦单元

Z轴补偿：TruFocus™ 实时焦面补偿系统

系统支持灵活的模块化配置，包括单转盘和双转盘（2-Deck）版本，允许用户根据实验需求切换不同的针孔盘（如 50 µm 针孔盘用于标准共聚焦，SoRa 盘用于超分辨），此外，系统配备了 TruFocus™ 焦面补偿器，利用红外光束实时监测盖玻片底部距离，确保在长时间延时摄影中焦面的绝对稳定。

物镜与光路匹配

为了充分发挥超分辨性能，系统对物镜有特定要求，Evident 提供了专门优化的物镜系列，例如 LUPLAPO25XS（硅胶垫物镜）和 UPLSAPO100XS，这些物镜具备高数值孔径（NA）和优异的色差校正能力，能够捕捉到微弱的荧光信号并将其精准传递至 sCMOS 相机传感器。

IXplore IX85 SpinSR 并非单纯的硬件堆叠，而是光学设计与计算成像的深度融合，它通过 SoRa 转盘的光子重分配物理机制与 TruSight™ SR 算法的数学解算，在保持高速成像能力的同时，成功将光学分辨率推向了 120 nm 量级，为微观结构的精细观测提供了强有力的技术支撑。
