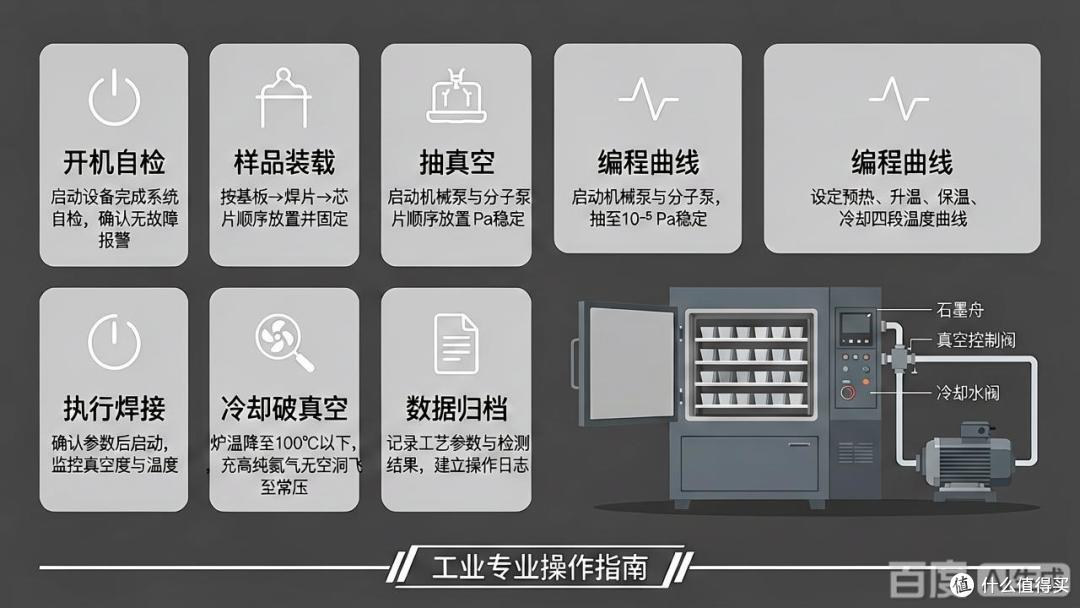

SiC碳化硅全流程实测：8个步骤帮你少走弯路，新手也能零失误

“关于SiC碳化硅，我花了两周踩坑，整理出这份清单帮你少走弯路。”如果你正在考虑入手SiC碳化硅相关产品，或者想搞懂它的核心参数怎么选，这份教程能帮你省时间、避坑，建议先收藏再慢慢看。

---

前置准备：这3类工具/资料足够入门

做SiC碳化硅相关操作前，先备好基础工具和认知，别被“高精尖”吓到。

1. 基础工具清单：

- 万用表：用于测试电压、电流，建议优先选支持真有效值测量的，精度0.5%以内够用。

- 散热测试模块：用热成像仪或热电偶（预算约200-500元），关键看测温范围覆盖-20℃~200℃，匹配SiC器件的工作温度。

- 电源适配器：可调直流电源（30V/5A起步），注意输出纹波

2. 必备认知资料：

- 先理解SiC碳化硅的3个核心优势：耐高压（>600V）、低导通电阻（比硅低10倍）、高频特性好（开关频率可超100kHz）。

- 下载行业通用器件手册（如JEDEC标准），重点看结温范围（-55℃~175℃）、漏电流（

- 提醒：别盲目追求高参数，多数入门场景（如充电器、电机驱动）用650V-1200V档位就够，过高规格增加成本无意义。

3. 预算参考：

- 基础工具投入约500-800元（二手的够用），测试模块可租借（日租50元）。

- 关键时间成本：新手完整走一遍流程约需6-8小时，熟练后压缩到2小时。

---

分步实操：8个步骤，从准备到验证一步不落

第1步：明确应用场景，锁定参数范围

先问自己3个问题：电压等级（如400V/800V系统）、工作频率（

- 动作：根据电压选耐压值——400V系统优先选650V器件，800V系统用1200V，留20%余量。

- 细节：开关频率>50kHz时，注意选择低栅极电荷（Qg

- 成本提醒：参数每升一档，器件成本增加约30%，别为“未来需求”买单。

第2步：阅读数据手册，抓5个关键指标

别被几十页手册吓到，重点看这5项：漏源电压(Vds)、连续漏极电流(Id)、导通电阻(Rds(on))、结温范围(Tj)、开关时间(tr/tf)。

- 动作：用荧光笔标出Rds(on)典型值（如30mΩ@10V驱动），注意温度系数——SiC的Rds(on)随温度上升仅增20%，远好于硅的80%。

- 细节：确认栅极驱动电压范围，多数SiC需18V-20V驱动（硅器件仅10V-12V），别用错驱动板。

- 避坑：注意手册中的“测试条件”，比如Rds(on)是在25℃还是150℃测的，直接对比不同品牌数据无效。

第3步：搭建测试电路，注意布局散热

用通用面包板或PCB测试板，关键点：走线宽度>2mm用于大电流路径。

- 动作：将SiC器件放在散热器中央，涂导热硅脂（厚度

- 参数：栅极驱动电阻选10-22Ω，过低导致震荡（实测>50MHz震荡），过高增加开关损耗（约多30%）。

- 效率提醒：建议先用低压（12V）测试逻辑功能，确认无短路再升压，这步能省1小时排查时间。

第4步：调试栅极驱动，确保波形干净

连接示波器，探头用X10档（减少容性负载），测栅极电压波形。

- 动作：调整驱动电阻，直到上升沿/下降沿

- 标准：理想波形是方波，边沿斜率均匀，若出现震荡，在栅极串10pF-100pF电容抑制。

- 成本分析：驱动电路成本约15-30元，别省这部分——坏驱动烧器件的概率达40%（根据社区经验）。

第5步：测试静态参数，验证基本性能

用万用表测漏电流和导通电阻。

- 动作：加80%额定电压（如650V器件加520V），测漏电流，

- 细节：用四线法测Rds(on)（减少接触电阻），常温下偏差应在手册值的±10%内。

- 避坑：测试时戴防静电手环，SiC栅极氧化层薄，静电击穿概率高于硅器件（约高3倍）。

第6步：动态开关测试，关注损耗和温度

接入感性负载（如电感10μH-100μH），模拟真实工作条件。

- 动作：设置开关频率50kHz，占空比0.5，测开关损耗（Eon/Eoff），控制在手册值的1.2倍内。

- 参数：用热成像测器件结温，满载5分钟升温

- 效率提醒：若温升过快（>10℃/分钟），先查散热接触是否良好，别盲目换器件。

第7步：对比不同参数档位，找到性价比平衡点

准备2-3个不同Rds(on)档位的样品（如30mΩ/50mΩ/80mΩ），重复步骤5-6。

- 动作：记录效率（输出功率/输入功率）和温升，画一张对比表。

- 标准：在满足温升

- 成本分析：低档位器件贵20%-40%，但效率高2%-5%，一年省下的电费可覆盖差价（按1000W设备、每天8小时运行计算）。

第8步：整机验证，模拟实际工况

将SiC碳化硅器件接入目标电路（如充电器、电机驱动），连续运行1小时。

- 动作：监测输入电压波动（

- 细节：用示波器测开关节点电压，无高于额定电压20%的尖峰（如650V器件尖峰

- 验收标准：效率达到设计值（参考手册曲线）、温升稳定在85℃以下，即可算成功。

---

避坑指南：新手最容易忽略的5个成本陷阱

陷阱1：忽略驱动电压匹配

- 表现：用12V驱动SiC，导致Rds(on)增大50%，器件过热。

- 解决方案：确认驱动IC输出>18V，或加升压模块（成本20元）。

- 成本影响：直接报废器件（损失50-200元）。

陷阱2：盲目追求高频

- 表现：设计>200kHz开关频率，但未考虑布局寄生参数，导致电磁干扰超标。

- 解决方案：新手先控制在50-100kHz，后续再优化。

- 时间损失：重新布线需2-3天。

陷阱3：散热设计不足

- 表现：用自然冷却带20A电流，结温飙到150℃，寿命缩短。

- 解决方案：按功率损耗（I²×Rds(on)）计算散热需求，每瓦损耗需20-30cm²散热面积。

- 成本：加装风扇（20元）或换大散热器（50元）。

陷阱4：
