PW2312A 55V, 600mA降压开关稳压器

摘要：

PW2312A是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET，能够在宽输入电压范围内提供高达600mA的连续输出电流。该芯片以其紧凑的解决方案、优秀的负载和线性调节性能，广泛应用于功率表、线性稳压器前级调节器、分布式电源系统等领域。本文将详细介绍PW2312A的关键特性、参数规格、应用范围、封装形式及应用设计指南。

PW2312A关键特性

宽输入电压范围：

6.5V至55V，适应多种电源环境。

600mA连续输出电流：

满足中小功率应用需求。

轻载脉冲跳跃模式：

提高轻载效率。

内置软启动：

限制上电时的浪涌电流。

低ESR陶瓷输出电容稳定：

使用低等效串联电阻陶瓷电容即可稳定工作。

内部补偿：

无需外部补偿元件，简化设计。

输入欠压锁定：

防止输入电压过低时芯片工作异常。

输出过压保护：

防止输出电压过高损坏负载。

输入过压保护：

保护芯片免受高电压损害。

输出短路保护：

防止输出短路时芯片损坏。

过温保护：

防止芯片过热损坏。

固定1200kHz开关频率：

提供稳定的开关频率。

集成高侧和低侧功率MOSFET：

简化电路设计，降低成本。

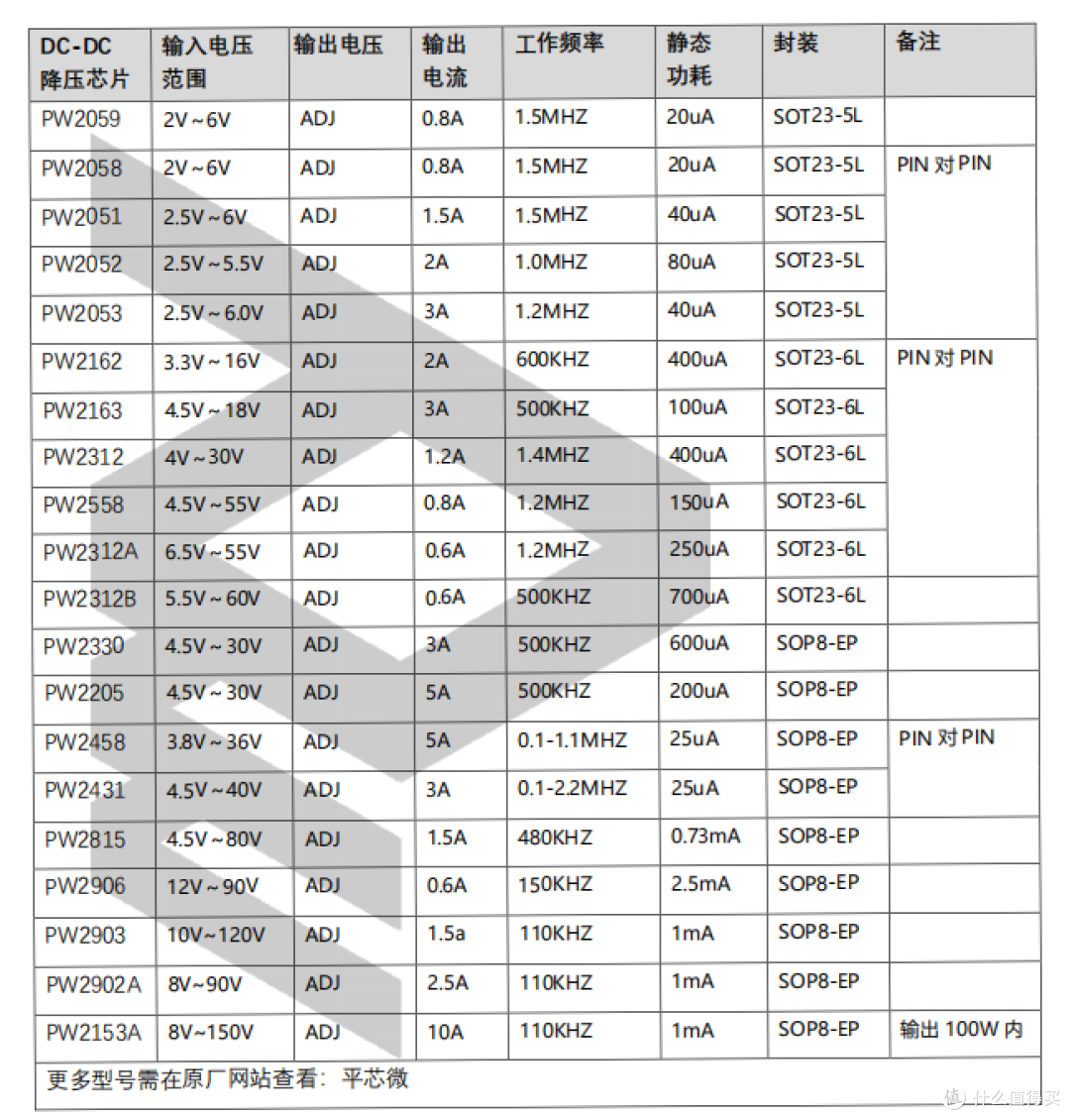

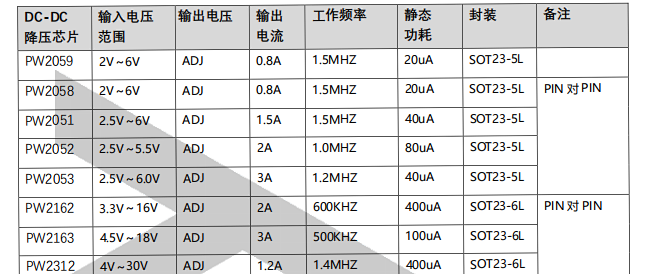

PW2312A参数规格

输入电压范围：

6.5V至55V

输出电压范围：

0.8V至51V

输出电流：

600mA连续

开关频率：

1200kHz

反馈电压：

0.8V

高侧开关导通电阻：

550mΩ（典型值）

低侧开关导通电阻：

350mΩ（典型值）

欠压锁定阈值：

4.6V（启动），4.3V（关闭）

欠压锁定迟滞：

0.4V

静态电流：

250μA（典型值）

过温保护阈值：

150°C（典型值）

过温保护迟滞：

40°C

工作温度范围：

-40°C至125°C

封装形式：

SOT23-6L

PW2312A应用范围

1. 功率表：为功率表提供稳定、高效的电源解决方案。

2. 线性稳压器前级调节器：为线性稳压器提供稳定的输入电压。

3. 分布式电源系统：在分布式电源系统中作为降压转换器使用。

4. WLED驱动器：驱动白色LED，提供稳定的光源。

5. 电池充电器：为电池充电电路提供稳定的充电电压和电流。

PW2312A封装形式

SOT23-6L：一种节省空间的封装形式，适合高密度电路设计。

PW2312A应用设计指南

概述：
PW2312A是一款集成多种保护功能的高频同步降压稳压器，通过合理设置外部分压电阻和选择合适的外部元件，可以实现宽输入电压范围内的稳定输出电压。

1. 输出电压设置：
通过连接于FB引脚的两个分压电阻R1和R2来设置输出电压。输出电压计算公式为：Vout = ((R1 / R2) + 1) * 0.8V。根据实际需求选择合适的电阻值，以实现所需的输出电压。

2. 电感选择：
电感的取值将影响降压器的工作模式和效率。建议选择能够承受最大电感峰值电流的电感，并确保电感在最大工作温度下的饱和电流不低于计算值。电感值可根据公式计算得到，并考虑电感纹波电流和最大输出电流的需求。

3. 输入电容选择：
输入电容用于维持DC输入电压的稳定，并过滤掉高频干扰。建议使用陶瓷电容，并放置在靠近VIN引脚的位置。电容值的选择应考虑输入电压纹波的要求，并确保电容的RMS电流额定值大于计算值。

4. 输出电容选择：
输出电容用于对输出电压进行滤波，使DC-DC降压器输出比较平稳的直流电提供给负载。建议使用低ESR的陶瓷电容，以减小输出电压纹波。电容值的选择应考虑输出电压纹波和负载瞬态响应的要求。

5. 保护功能：
PW2312A内置了多种保护功能，包括输入欠压锁定、输出过压保护、输入过压保护、输出短路保护和过温保护等。这些保护功能可以有效防止芯片和负载在异常情况下损坏。
