零门槛打造全屋智能照明系统！手把手教学，包教包会！

去年七八月份的时候趁着房价低迷，我置换了手里手里一套房子。

新房子是简装交付的，照明系统肯定是要自己改一改的。不但要改，而且要大改，从灯具到开关，全都换新。

换都换了，那肯定是要上全屋智能照明系统了。

基本思路

要改造就要先有个基本思路：

如果选用普通非智能灯具，那么开关必须用智能的；如果选用智能灯具，那么开关就不要接入电路了，直接把灯线和火线短接，选择无线开关即可。

原因也很简单，如果把开关接入电路，那么在开/关过程中就会造成电路的物理通/断——断路时，灯具就离线了，智能灯的意义也就没了。

当然了，非要说「买一个智能开关行不行」，其实也是可以的。联动的时候直接把控制对象设置为对应开关按键就行。但并入电路的智能开关价格比无线智能开关要高，因此不推荐。

除了短接方案之外，智能灯还可以搭配凌动开关使用。但并不是所有智能灯都支持凌动，所以个人还是不建议这种方案。

电路类型

明确了基本思路以后，还要了解自己家里电路类型。

电路类型无非就单火和零火两种：

• 零火布线成本高，但可玩性也更高，而且同样键位的智能开关，价格比单火版本便宜；

• 单火方案相对就没那么友好了，部分智能灯具甚至还可能出现关闭后依旧发微光的现象。

分析那么多，用户其实没得选。因为造价低，施工简单，所以绝大部分楼盘的简装/精装房采用的都是单火方案。

那么如何判断电路是单火还是零火呢？

单火智能开关

其实也很简单，随便拆开一个单开单控开关看一看就知道了：如果里面只有两条线（火线L+灯线L1），那就一定是单火；如果里面有三条线（零线N+火线L+灯线L1），那么就是零火。

千万不要根据课本里说的「火线红色，零线蓝色」去分辨零火线，现实中电工都是自由派，绝对不会严格遵循规范施工的。比如上面的图片中，蓝色的就是火线 ▲

PS：如果电线粗细不一致，最粗的通常就是火线。

另外，现实中的接线可能比我说的复杂得多。最典型的就是可以看到两条甚至三条线拧在一起接到同一个接线柱上的，这种通常就是「一条火线+多条跳线」，目的是利用跳线把火线引到其它 86底盒。遇到这种情况，不要把它们分开，直接按照原样接到新的智能开关对应接线柱就行。

如果成捆的电线太粗不好插入接线柱，可以买一点上图这种接线端子，非常好用 ▲

这种接线端子还可以用来封存多余的电线，操作起来非常方便，还比电工胶布更安全，强烈推荐 ▲

双开双控开关如何改智能开关？

正式开始改造讲解之前，先看一眼双开双控的接线原理：

上图两个开关中间有两条平行的线，这两条线在功能上也是「平行」的。我标记了上面一条是「跳线」，但实际上它们互为跳线 ▲

我在两个开关上画两条蓝色的线，代表线路合上，此时灯泡形成回路，灯就亮了；其中任意一边断开，就意味着开关打向了另一边（与对应跳线闭合），此时灯就灭了 ▲

这是双开双控的基本原理。

搞清楚了基本原理，就很容易改造了。

改造又分两种情况：

• ①是智能灯；

• ②不是智能灯。

智能灯开关改造

先说灯具是智能的情况，我直接说操作：

• ①把灯打开。

• ②拆开灯的其中一侧开关，用螺丝刀松开标识为 L1的接线柱。

如果灯灭，继续拆下标识为 L（火线）的接线柱，将 L1与 L两条线直接短接。

如果灯依旧保持亮着的状态，则代表 L1是跳线。此时可以将其封存，或者直接将露出的金属部分剪除（没用了），再拆下 L1和 L将两者短接。

上述操作完成后，打开另一侧开关，重复上述步骤。

最终双开双控线路中的跳线彻底失去作用，灯具被短接，永远处于通电状态。由于灯具是智能的，所以只需买两个无线开关，在 APP内编程就可以实现灯具的开关。

安装也很简单，配合原装赠送的 3M胶，将其贴在原来的开关位置，遮住 86凹槽即可 ▲

当然我个人还是建议大家用自攻螺丝或者小号钻头在无线开关对应位置钻个孔，然后跟常规开关一样，通过螺丝将智能开关安装在原来的 86开关盒内 ▲

这样后期更换电池或者维护电路更加方便一些。对于愿意自己折腾改造电路的朋友来说，这其实也挺简单的。

以上是以单火方案为例。如果家里是零火方案，把零线也跟上面提到的跳线一样封存即可。

温馨提示：带电操作一定要注意安全！建议戴上绝缘手套操作，以防万一。

非智能灯开关改造

如果灯具不是智能的，那么就购买一个需要接电的智能开关。购买前一定要搞清楚自己家里的开关是单火方案还是零火方案，两者并不通用。

开关收到以后的接线思路还是跟上面提到的一样。

不同的是，将其中一侧线路短接后，另一侧需要接入新购买的智能开关——原来开关上的 L导线拆下，接到智能开关的 L接线柱上；原来的 L1/L2中选取与 L短接后灯会亮的那条，接到新买的智能开关中的 L1那路。

短接那侧还是采用无线开关，安装方式同上，编程的时候，用无线开关控制智能开关的开/关即可。

当然了，如果有更高阶的智能感应需求，还可以把人在传感器改造后隐藏安装到原来的 86底盒上面，至于无线开关，采用 3M胶贴在旁边就行 ▲

这里只讨论改开关的情况，如果需要改智能灯，大家在电商平台下单的时候选择安装服务就行，我就不过多展开了。当然有能力自己安装也行。

人体/人在传感器如何隐藏安装？

照明系统全都改成智能产品之后，下一步要做的当然是最基础的联动，否则这智能系统就算是白改了。个人认为最需要照明系统联动的是卫生间、书房、厨房这些非休息区域，其次是客餐厅，最次是卧室——其实也不是卧室不需要联动，而是卧室的联动逻辑比较难设置。

关于联动逻辑实在太复杂了，这里我就不展开了。下面继续说如何隐藏安装人体/人在传感器。

人体传感器也没什么好说的，这东西出来很多年了，无非就是粘在什么位置比较合适 ▲

相较于只能检测「人来这个瞬时动作」的人体传感器，人在传感器可以检测「人持续存在」这个状态，从而实现灯光不熄灭等功能，要好用很多。

23年的时候领普出了一款需要外接电源的人在传感器ES1。虽然需要外接电源，但好歹比以前的人体传感器好用多了，我在第一时间买了几个，用得最好的就是书房桌子底下这个 ▲

我设置的逻辑是「入座-吸顶灯亮」，以及「人走超过5min-灯灭」这样最基础的两条。

24年小米出了无线款人在传感器，我也买了一个，放在儿子卧室书桌边，设置了「落座-亮灯」的逻辑。除了有点贵，其他都不错 ▲

也是在 24年，领普开始众筹无线款人在传感器ES3，三个一组，我参与了这个项目 ▲

我以为这已经很便宜了，没想到最近的国补竟然直接让这款传感器做到了 7折神价！于是一口气我又买了好几个 ▲

不得不说，60块左右的价格是真的划算！

为了可以实现隐藏式安装，我又专门买了给铝合金和塑料开孔的钻头，规格是 40mm直径 ▲

建议大家买中间带定位器的钻头，这样开孔精度相对高一点，边缘不会太粗糙。

用这玩意儿可以轻松在铝合金集成吊顶和空白86面板上开出规则的圆孔 ▲

如果觉得开口不够细腻，可以买砂纸自行打磨。我觉得开孔直接用就挺好。

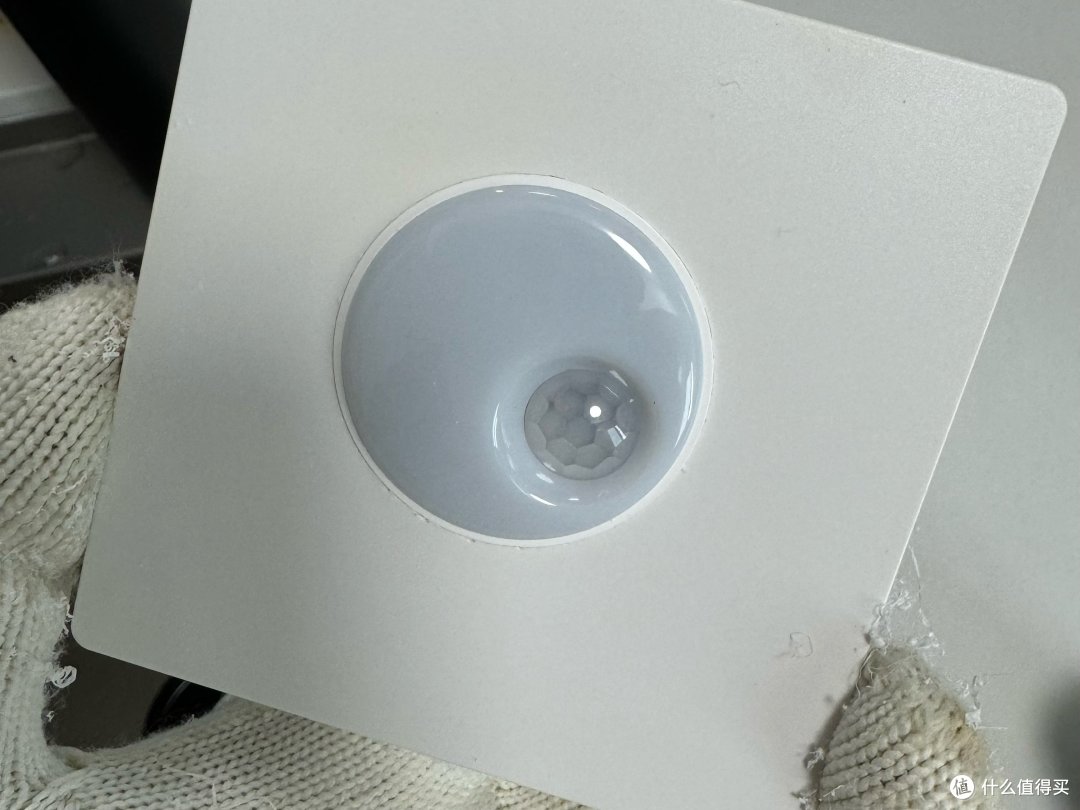

最厉害的是，传感器的机身部分轻松通过40mm直径的开孔，但是头部可以恰到好处地紧紧卡住，简直完美 ▲

如果大家也打算自行开孔改造，我强烈推荐罗格朗的这款空白面板，简洁美观，叠加首购金等优惠后超级划算 ▲

射灯/筒灯也可以稍加改造后实现这款人在传感器的隐藏式安装，不过开孔需要小心操作，塑料扣板很容易弄碎 ▲

在筒灯/射灯位置用这种无线款人在传感器的优势是，只要牺牲一个射灯孔就行（电线封存）， 另外的筒灯/射灯可以继续正常使用，无需任何改动。

当然也可以直接买这种筒灯设计的人在传感器，包括接线在内全面替代原来的筒灯 ▲

买这种成品的优势是一次安装，后面永远不用担心续航问题，缺点则是这一整排的筒灯都必须长期通电——这就意味

着所有筒灯也要换成智能款，再搭配智能开关才能正常使用，又是一笔不小的支出。

如果打算换智能筒灯，我认为没必要买大品牌产品。反正吊顶空间充足，不如买普通性能好的筒灯，搭配智能控制模块使用，价格低很多 ▲

如果是新装修，又用了定制柜，柜体上的灯带也可以通过自行搭配智能控制器实现智能控制，用起来很方便，成本也不高 ▲

这些柜灯设置好参数以后，晚上还能当做氛围灯使用，方便起夜，相当实用 ▲

到这一步位置，全屋灯光的智能化改造基本就大功告成了。

我改完这套新房子的照明系统之后，又趁热打铁，把自己住了十年的老房子的灯光系统也全部重新整了整。

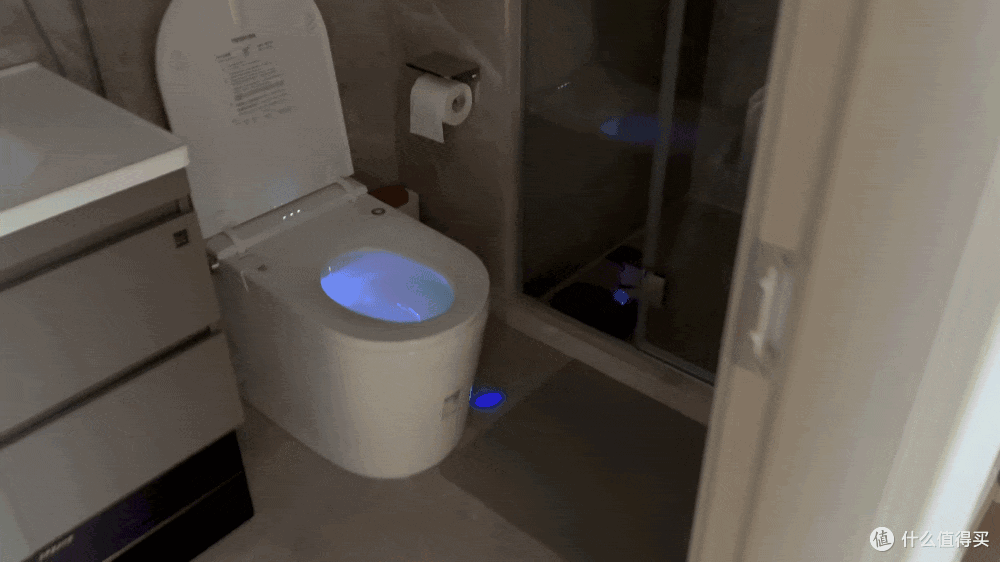

改完以后最爽的一点就是，不管走到哪里，灯都会自动亮起，而且不用惦记着随手关灯。如果你长时间不返回，灯还会自动关闭，真的解放双手 ▲

一点点感悟

离家模式：长按，关闭所有灯

其实我前后经历过很多次照明系统的智能化改造。但以前能买到的相关配件尤其是传感器没有那么齐全，也没那么好用，所以改造之路并不顺畅，折腾了好几次都只是弄了个半成品。

今年趁着新房子装修，彻底把老房子的灯光也都改成了智能系统，虽然消耗了不少时间精力，但弄完后的满足感还是很强的！

我的体验是，改造本身并不难，但涉及到的知识和技能比较碎片化——这要懂一点，那也要懂一点；电动螺丝刀要有，电钻最好也要有。

大家如果在改造过程中遇到什么问题，欢迎在评论区留言！同时也欢迎大家分享自己的改造技巧和改造经验！

我会在评论区抽取三位值友，各赠送一个手工开孔的 86空白面板，方便大家隐藏式安装人在传感器。需要的朋友可以举个手。

做有态度的评测，生产有温度的内容。我是番茄，我们下一篇再见~
