拆解报告：网易智造1A1C 65W氮化镓快充充电器

近期网易智造推出了一款65W氮化镓快充充电器，产品具有体积小、充电速度快等特点。充电器配备有1A1C接口，分别支持12W和65W输出，手机电脑通用。此外充电器支持iPhone、iPad、Macbook等苹果产品充电，官方宣称搭配PD快充数据线，30分钟将可为iPhone 11充进50%电量。

在氮化镓快充爆发的时代，网易的产品布局虽然有些迟到但没有缺席。充电头网也在第一时间入手这款产品，目前充电器已经抵达充电头网编辑部，产品内部的用料和做工到底如何，下面就立马和大家进行分享。

一、网易智造65W氮化镓充电器外观

包装盒正面印有充电器外观简图，左上角是网易智造logo，包装设计十分简洁。

包装盒背面是充电器参数和网易严选公司基本信息。

打开包装盒，内有纸盒对充电器进行固定保护，充电器外套有防尘袋。

包装内全部东西一览，包括充电器和使用说明书。

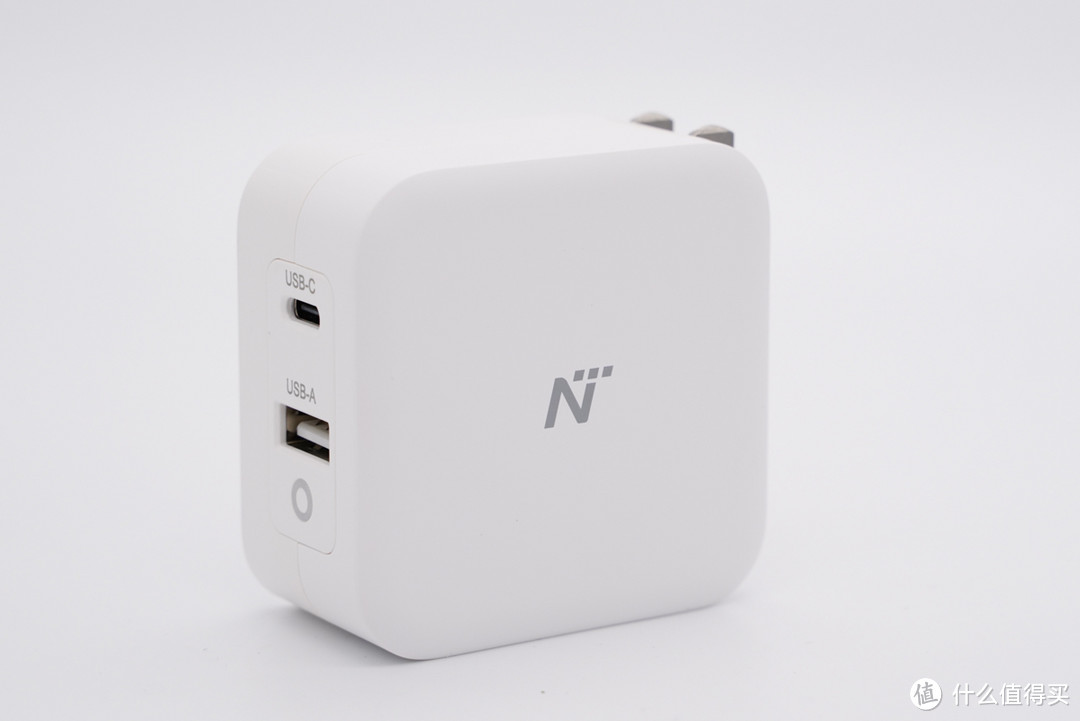

这款充电器圆角方正造型设计，机身壳采用PC阻燃材质，棱边分明，表面哑光处理，正面中心有网易智造logo，整体看上去十分简洁。

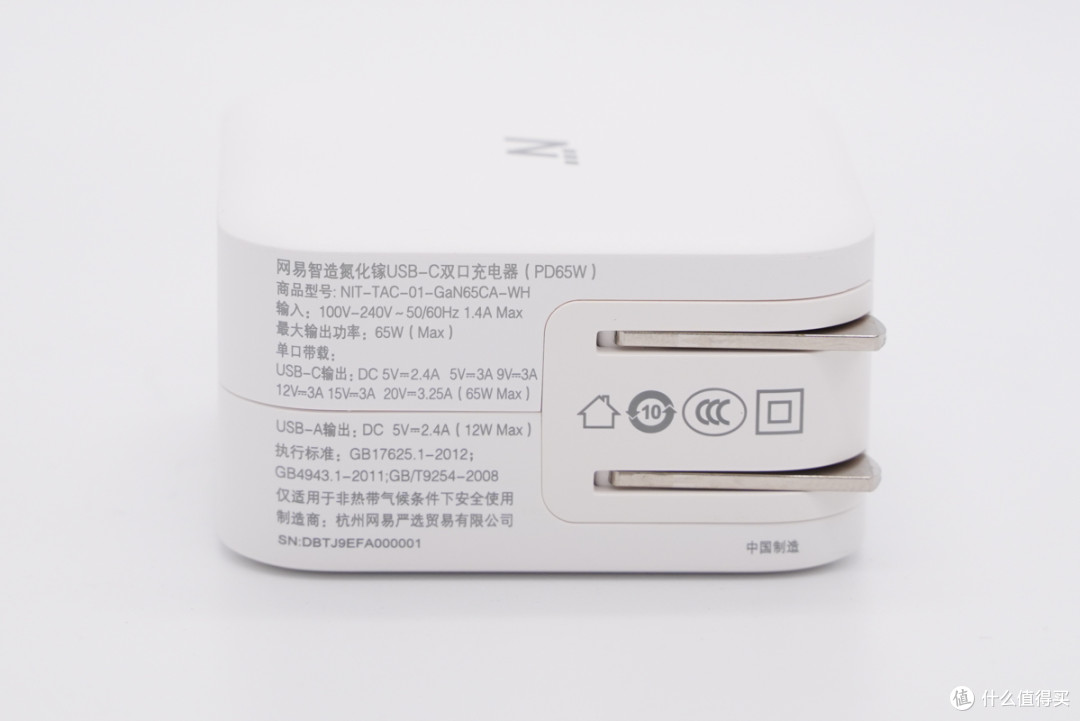

输入端外壳上标注充电器参数信息

型号：NIT-TAC-01-GaN65CA-WH

输入：100-240V~50/60HZ 1.4A Max

最大输出功率：65W（Max）

单口输出：

USB-C：5V2.4A、5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-A：5V2.4A（12W Max）

制造商：杭州网易严选贸易有限公司

产品已经通过了CCC认证。

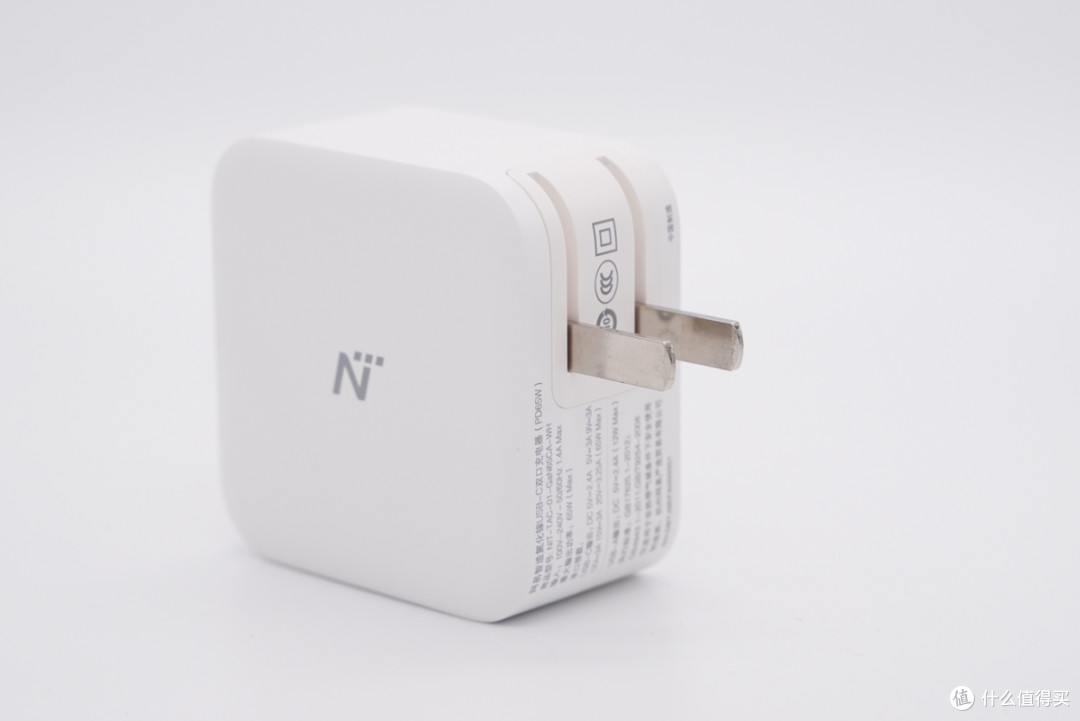

输入端配备的是可折叠国标插脚，方便携带且不会刮伤包里其它设备。

输出端配备1A1C两个接口，接口旁印有标识，下面还有一个工作指示灯。

接通电源后指示灯亮蓝光。

使用游标卡尺实测充电器长57.45mm。

宽度为57.43mm。

厚度为31.35mm。通过三维可以计算得充电器体积为103.43cm³，功率密度为0.63W/cm³。

和苹果61W充电器大小直观比较，网易智造这款体积优势明显。

机身厚度比一元硬币直径大一些。

净重约为133g。

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。

USB-C接口的PDO报文显示支持USB PD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

二、网易智造65W氮化镓充电器拆解

将机身壳拆开，PCB板正面上端覆盖散热片，散热片粘贴绝缘胶带和涂有硅胶，绝缘保护同时增强导热效果。

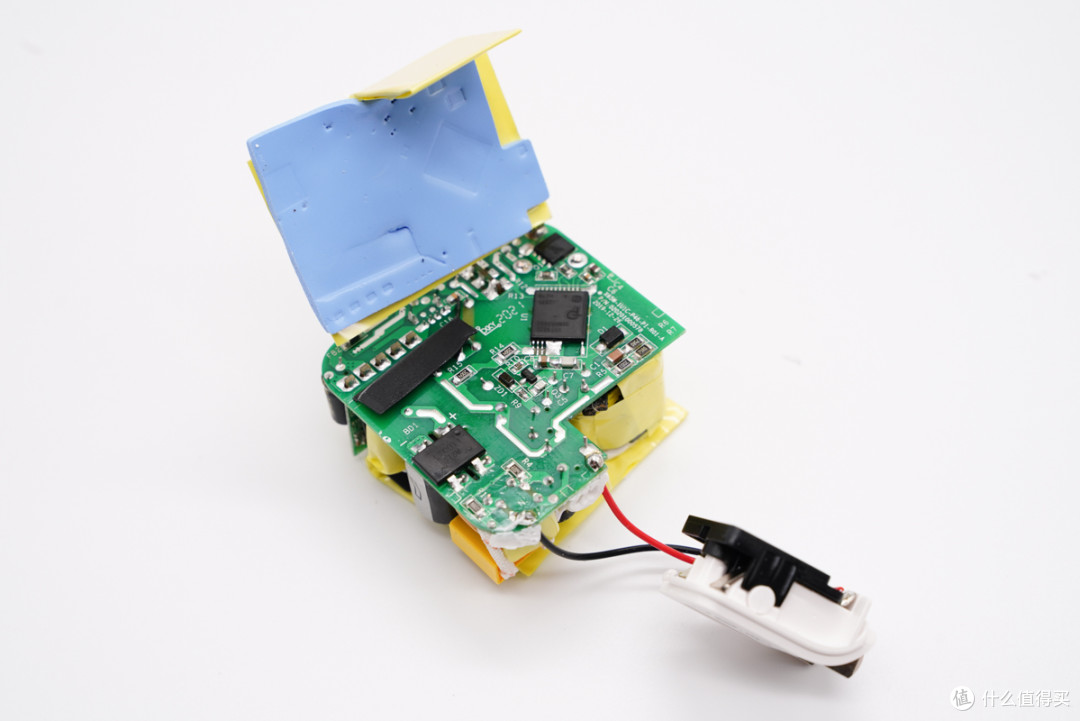

PCB板背面同样配有散热片，并且散热片也粘贴绝缘胶带和打胶处理。

散热片背面是蓝色导热垫。

PCB板正面一览，AC导线和电路板焊接处打胶绝缘加固，初次级之间设有隔离板。

PCB板背面一览，仅设有整流桥、主控芯片和同步整流MOS三颗芯片。

通过对PCB板正背面电路分析发现，网易智造1A1C 65W氮化镓快充充电器采用开关电源宽范围输出，USB-C通过协议芯片控制输出合适电压，USB-A口二次降压以5V恒压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

PCB板前端一览。

延时保险丝规格为3.15A 250V，来自东莞市诚润电子科技有限公司。

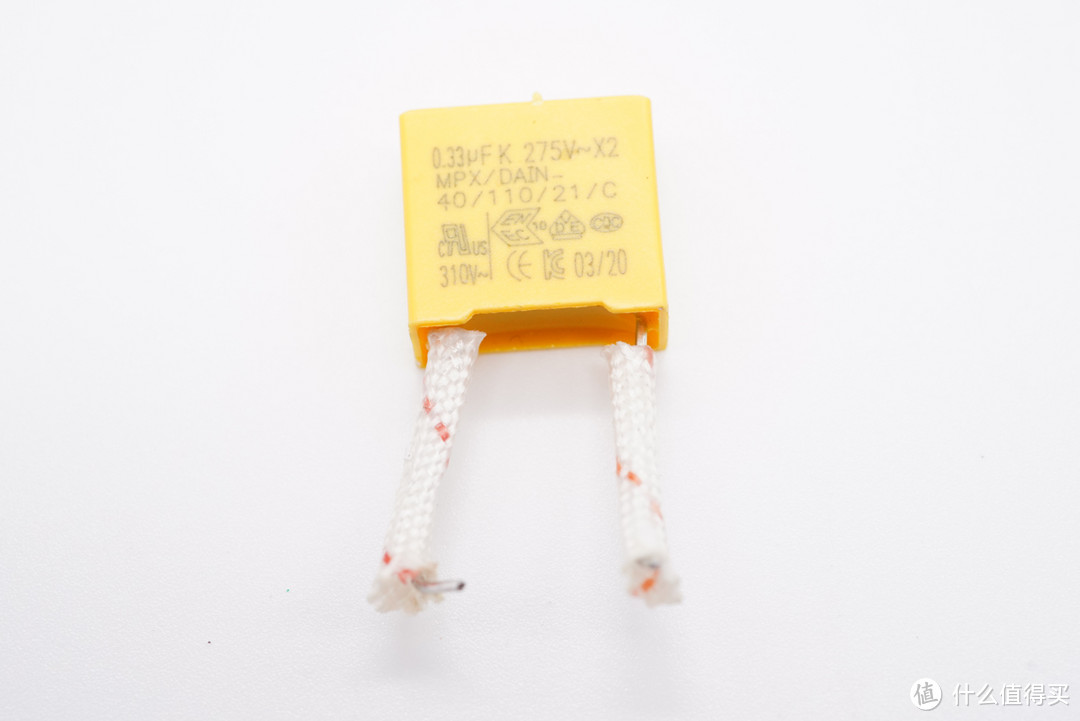

安规X电容容量0.33μF，焊脚外套有绝缘管。

共模电感双线绕制，使用绝缘胶带包裹，用于滤除EMI干扰。

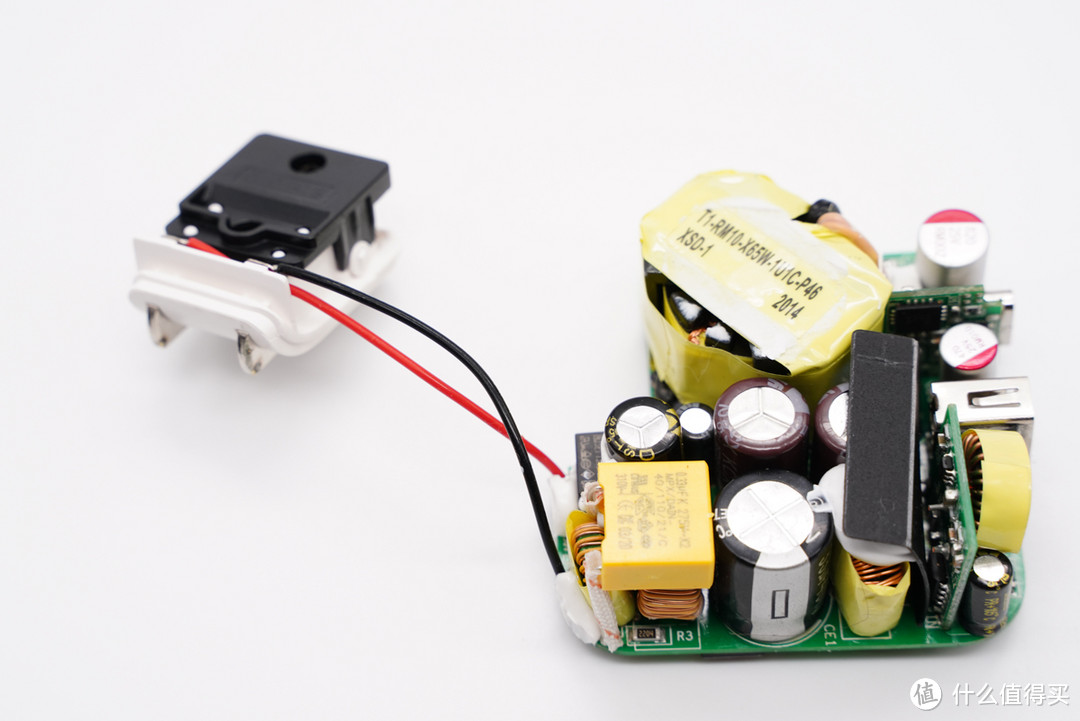

PCB板侧面一览，总共设有四颗高压滤波电解电容。

另一颗共模电感特写。

输入端TT8M整流桥，交流输入和直流输出处开槽加强绝缘。

滤波电感特写，使用绝缘胶带包裹。

其中一颗大体积的高压滤波电解电容规格为400V 33μF，来自ChengX承兴。

另外较小的电解电容规格同样为400V 33μF，永铭KCX系列。这是永铭2019年推出的快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用，获得客户一致认可。

第四颗规格为400V 22μF。

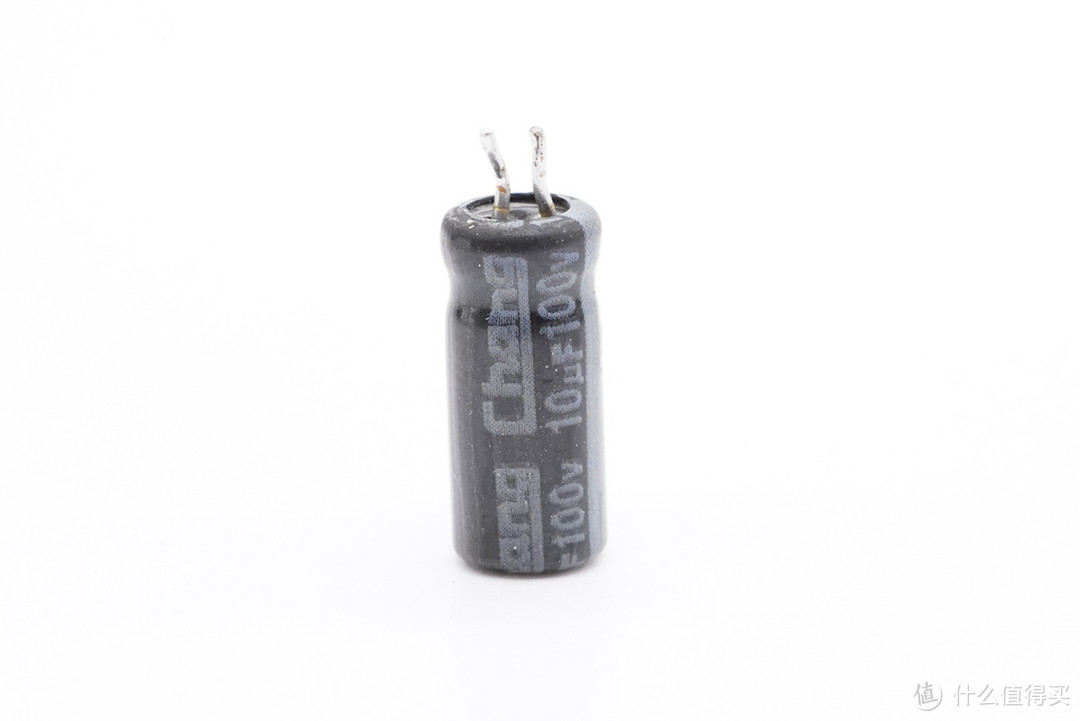

主控芯片供电电容规格为100V 10μF，Chang品牌，来自常州华威电子有限公司。

充电器主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。

充电头网拆解了解到，该芯片此前已被RAVPower 61W氮化镓USB PD充电器、ANKER 60W氮化镓双USB-C口充电器和ANKER安克4口氮化镓桌面PD快充充电器A2045采用。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

PCB板另一侧一览。

变压器特写，次级采用多层绝缘线，初级多线并绕提高效率，顶部贴有信息标签，RM10磁芯。

输出抗干扰蓝色Y电容特写。

次级同步整流MOS采用AOS万代AON6220，NMOS，耐压100V。

AON6220详细参数资料。

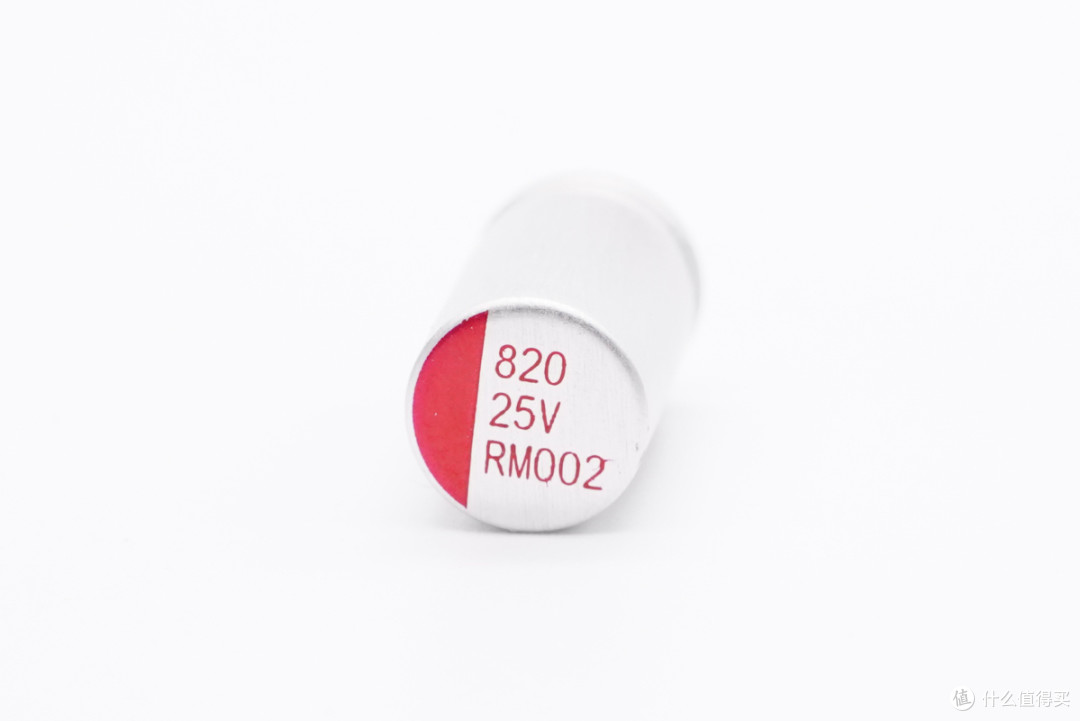

同步整流输出滤波固态电容，规格为25V 820μF。

输出端一览。

输出滤波固态电容特写，规格为25V 470μF。

将USB-C母座所在小板拆下，背面设有一颗PD协议芯片。

USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

伟诠 WT6636F 资料信息。

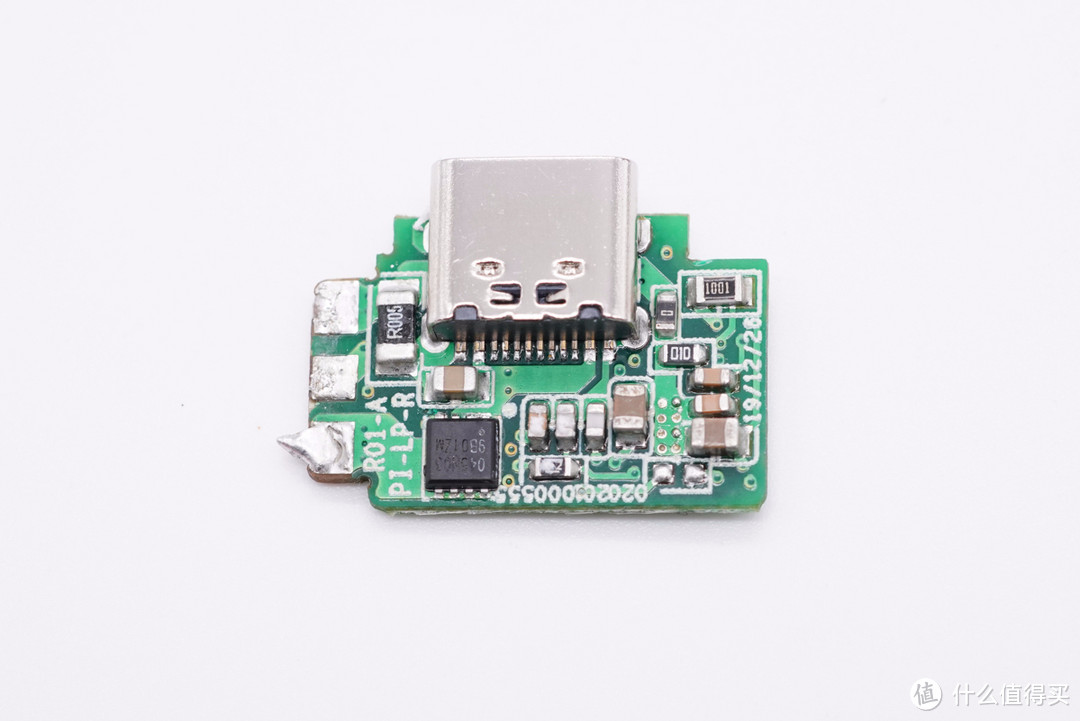

小板正面设有USB-C接口输出VBUS开关。

输出VBUS开关特写，型号ZM045N03M，NMOS，耐压30V，4.5mΩ导阻，来自真茂佳半导体。

真茂佳ZM045N03M规格资料。

USB-C母座特写，过孔焊接。

USB-A二次降压小板背面一览。

Eutech德信EUP3270 4A同步整流降压转换器，用于USB-A口降压5V输出。

德信EUP3270资料信息。

小板正面一览，设有降压电感和滤波电容。

降压电感特写，包裹绝缘胶带。

丝印2600的IC用于采集USB-A口输出电流，控制C口输出功率。

输出滤波固态电容，规格为6.3V 470μF。

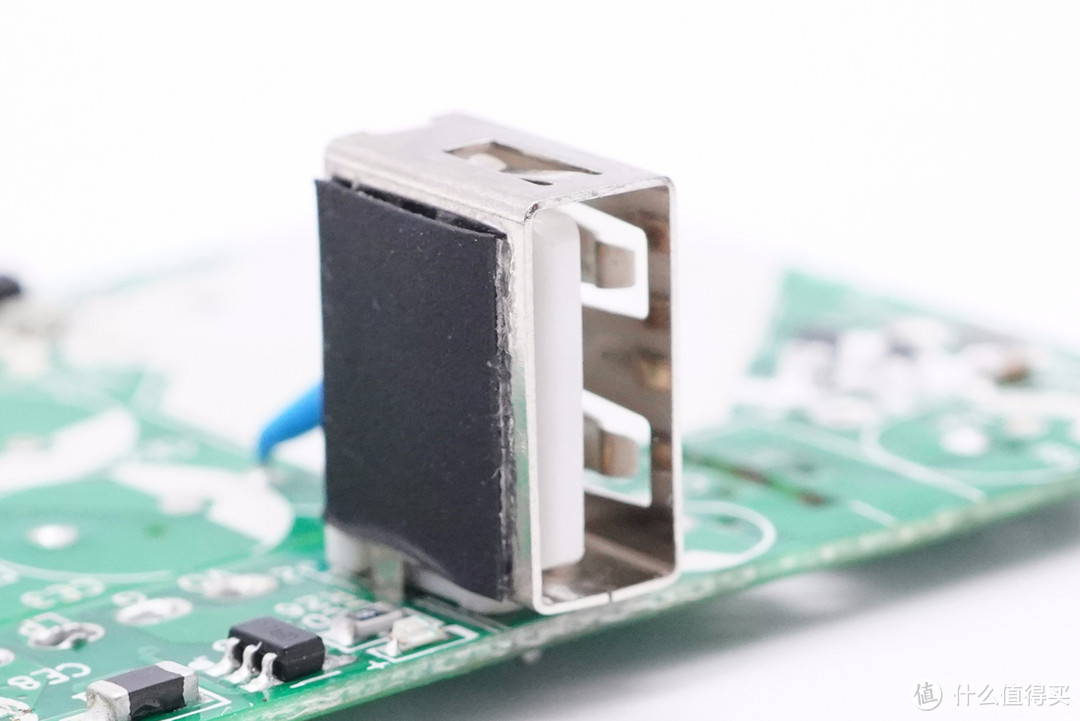

USB-A母座特写，外壳上贴有防尘绝缘片。

一颗小电解电容为LSCON品牌，规格为25V 47μF，来自中山市万科电子有限公司。

丝印17AHD的自动识别IC。

LED灯特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

网易智造1A1C 65W氮化镓快充充电器采用方正圆角造型机身，配上可折叠插脚，使其非常节省空间，携带很方便。USB-C口支持QC、AFC等多种快充协议，同时具备5V2.4A、9V3A、12V3A、15V3A、20V3.25A五组电压档位；USB-A口支持12W输出。双口同时输出最大功率65W，可满足两台设备同时充电。

充电头网通过拆解发现，这款充电器AC-DC部分，由PI高集成主控芯片SC1933C搭配万代同步整流MOS组成，输出宽范围电压。USB-C口由伟诠WT6636F进行协议识别智能输出合适电压；USB-A口采用德信EUP3270进行二次降压后以5V恒压输出。充电器正背面均配有散热片，并粘贴绝缘胶带，部分电感电容等也做了绝缘处理，初次级之间设有隔离板，内部绝缘散热设计充分。
