创作立场声明:5500+字,建议收藏慢慢看,本次评测包含供电分析,Z590 芯片组通道分析,希望各位值友喜欢。

因为 Intel 提前发布的原因,Z590 主板自从一月份发布以来无论是评测还是销售上的声音都很小,只有近期才陆陆续续登录市场。

前段时间老描我也是评测过一张入门级的 Z590 Pro4,很多人说低端不够看,今天我们一起来看看略微高端一点点的钢铁传奇系列的表现。

华擎(ASRock)Z590SteelLegend主板支持CPU10900K/10700K(IntelZ590/LGA1200)1899元京东去购买

外观展示

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

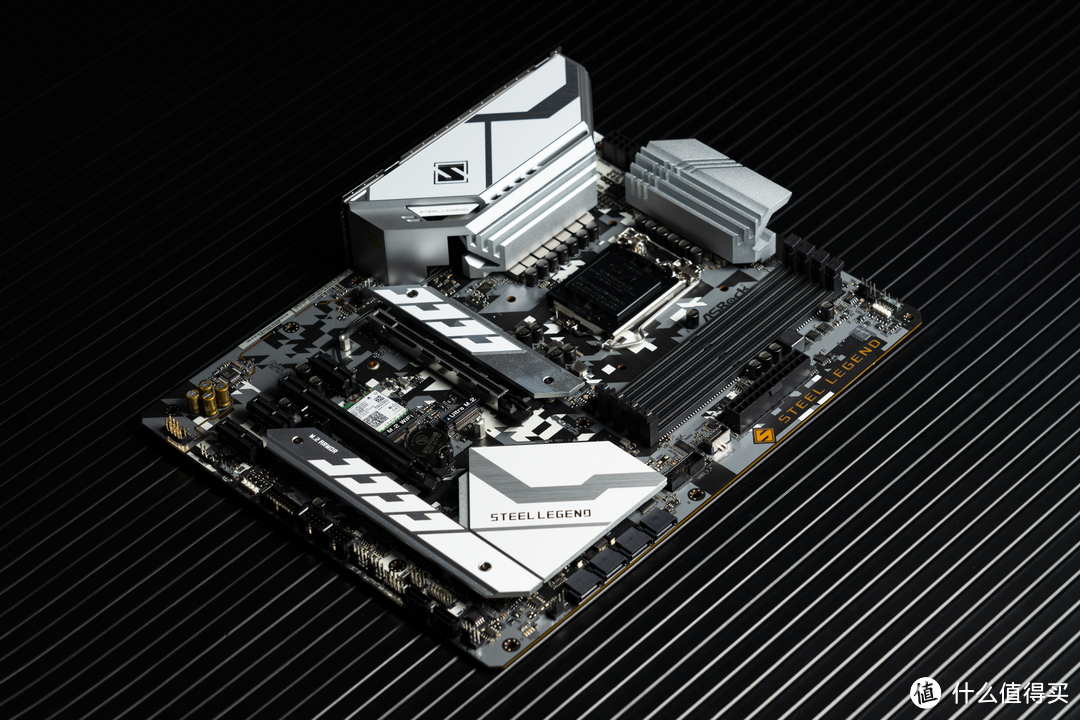

▲刚拿到这个主板的时候给我的第一感觉就是好看,但是唯一的缺点就是太像华硕了,尤其是这个 PCH 散热块的外形设计太让我出戏了。

相对于前代的钢铁传奇来说,这张主板依旧保持了原有的迷彩设计,但是将 PCB 上白色的部分更多的移动到了各种马甲和散热块上,并且大幅度的增加了白色的区域,使得在黑暗的机箱中这些白色的区域变得非常显眼,非常吸引眼球。

PCB 还是保留了深色的灰色和黑色的设计,再搭配上白色散热块的设计,高度不同,使用的颜色也不同,这使整体颜色更有阶梯感,大幅度增加了对比度,总体的视觉感要比以前花花的好上不少。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲散热块配合马甲使用了颜色更亮的银色,以便在 IO 装甲的覆盖下显得不那么突兀,一体感满分。

两个散热块上做了很多挖槽设计,具有线条感的同时大幅度增加空气接触面积,提高散热效率。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

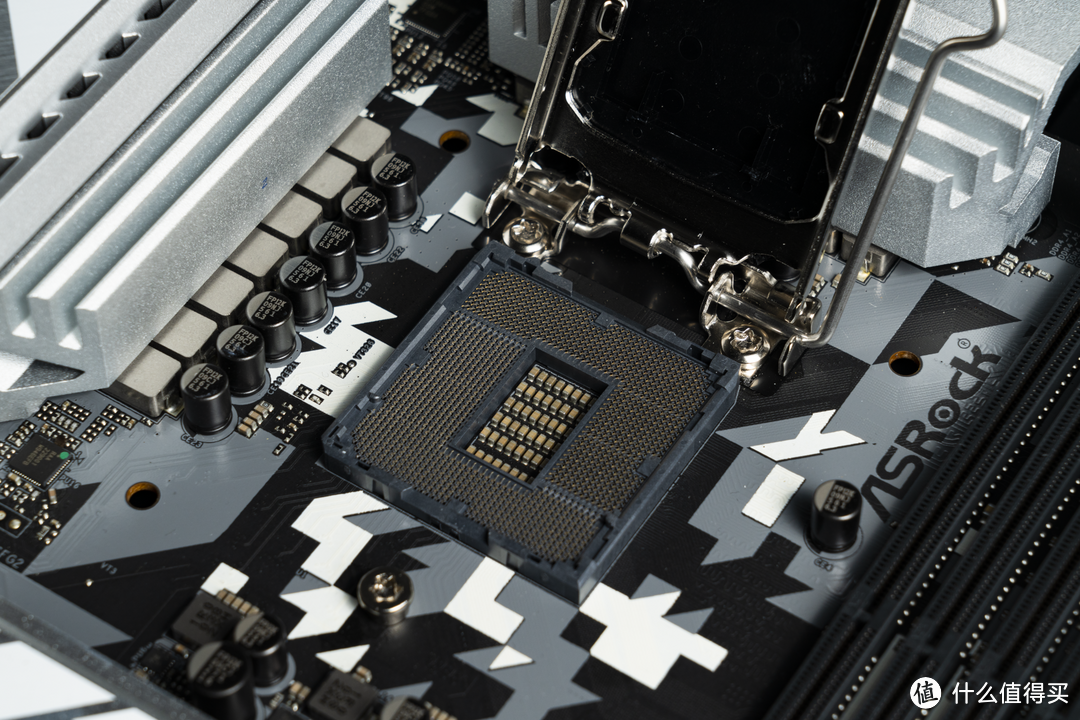

▲LGA 1200 插槽,和 Z490 同款,同时兼容 Intel 第十代、第 11 代处理器,这有可能是 Intel 历史上最短命的 CPU 插槽。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲IO 装甲是纯白的设计,辅上一些银色的线条使得空白区域没那么大,棱角分明的 S LOGO 也是缩小了放在下侧,这个 LOGO 支持 ARGB 灯效,整体观感还是不错的。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲IO 接口从左至右依次为 2 x USB 2.0、PS/2 鼠键二合一接口、WiFi 6E 天线接口、 HDMI 2.0、DP 1.4、1 x USB 3.2 Gen2 10G、1 x USB 3.2 Gen2 10G Typc-C、2.5G 网口、2 x USB 3.2 Gen1 5G、5+1 音频输入输出。

祖传三轴可调节的一体式 IO 挡板没有缺席,能够有效的增加一体式 IO 挡板与机箱的兼容性。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲CPU 供电输入为 8+8pin。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲DDR4 双通道 4DIMM,最大容量支持 128G,最大频率 4800MHz。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲在内存槽的右上角有 12V RGB、5V ARGB 各一组。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲内存槽的右下角提供了一组 USB 3.2 Gen1 5G 插针,最多可拓展两个前置 USB 3.2 Gen1 5G,一个 USB 3.2 Gen2x2 20G 插座,可拓展一个前置 USB 3.2 Gen2x2 20G Type-C。

目前带有前置 Type-C 的机箱越来越多,华擎将高速 USB Type-C 接口放在了前置,使用起来会更加方便。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲主板下半部分有长短不一的五根 PCIe 插槽和一条裸露的 M.2 插槽。

PCIe_1 实际速度为 PCIe 4.0 x16,直连 CPU,当时用 Intel 第十代 CPU 时,这个插槽将会降速至 PCIe 3.0 x16。

M.2_2 实际速度为 PCIe 3.0 x4,支持 2260/2280 规格的 SATA/PCIe SSD,由 PCH 拓展,当使用 SATA M.2 时,SATA3_1 会被关闭。

PCIe_2 实际速度为 PCIe 3.0 x1,由 PCH 拓展。

PCIe_3 实际速度为 PCIe 3.0 x4,由 PCH 拓展。

PCIe_4 实际速度为 PCIe 3.0 x1,由 PCH 拓展。

PCIe_5 实际速度为 PCIe 3.0 x1,由 PCH 拓展。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲移除最顶部的 M.2 散热块之后就能看见另外一个 M.2 插槽。

M.2_1 实际速度为 PCIe 4.0 x4,支持 2260/2280 规格的 PCIe SSD,直连 CPU,当时用 Intel 第十代 CPU 时,这个插槽将会被关闭。

这也是 Intel 首次在 CPU 中加入额外四条 PCIe 通道给 M.2 专用,同时因为第 11 代处理器新增了 PCIe 4.0 的支持,所以这条 M.2 同样也能支持 PCIe 4.0 速率的 SSD。

此时此刻你是不是在想如果我的使用了第十代处理器,那岂不是浪费了一个散热块?没有关系,你可以像图中一样,将第一条散热块直接移动到 M.2_2 上使用。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲把主板底部的 M.2 散热块移除后就能看见最后一个 M.2 插槽了。

M.2_3 实际速度为 PCIe 3.0 x4,支持 2280/2260/22110 规格的 M.2 SATA/PCIe SSD,由 PCH 拓展,当此接口使用 SATA M.2 时,SATA_5 会被关闭。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲中间的 M.2 WiFi 已经安装了无线网卡,通过两根馈线连接到后 IO 挡板上,型号为 AX210,来自 Intel。

这是 Intel 首款 WiFi 6E 无线网卡,我们已经在笔记本上见过了,WiFi 6E 开放了 6GHz 频段,大幅度提升了传输速度,又因为使用此频段的设备很少,所以能一定程度上的降低干扰。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

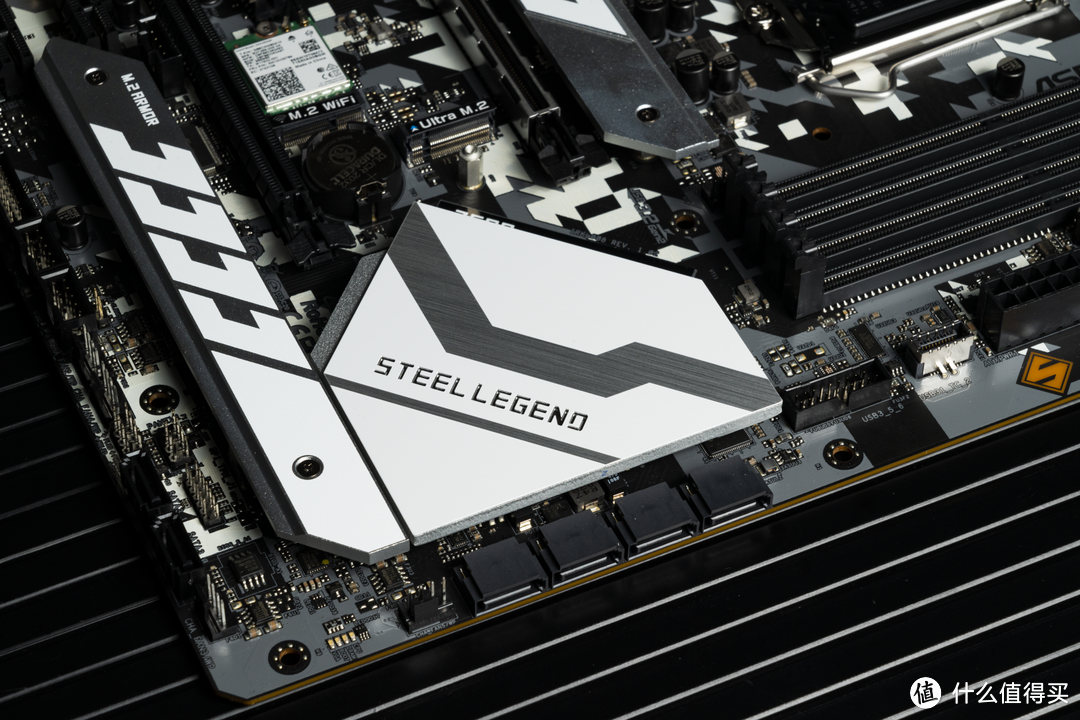

▲PCH 散热片的设计有一股浓浓的华硕味,不过这个颜值还是在线的,这里的 STEEL LEGEND 字样也支持 ARGB 同步,偏下方的灯效位置不会被显卡全挡住,位置设计的还是比较合理的。

在主板的侧面还有四个 SATA 接口。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲SATA 接口下方还有一组简易 Debug 灯,用于快速排错。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲算上主板右下角的两个 SATA,这款主板一共提供了六个 SATA 口。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲底部中间的位置有两组 USB 2.0 插针,可以拓展四个前置 USB 2.0 接口,不过目前这个插针的主要作用还是接入一些内置 USB 设备,某些一体式水冷等等。

这里还有一组前置 USB 3.2 Gen1 5G 插针,算上内存槽附近的那组插针,这块主板最多可拓展四个前置 USB 3.2 Gen1 5G 接口,华擎在前置接口方面做得还是非常足的。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲前置音频接口放在了左侧,同时这里还有 12V RGB、5V ARGB 各一组,算上内存附近的两组,这款主板一共提供了 5V、12V 各两组 RGB 插针,用这块主板也能轻易搭建起不错的机箱 RGB 效果。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲主板背部边缘处也有灯珠,同时也能支持 ARGB 灯效。

供电分析

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲首先来看供电,这个电感的数量就很吓人了,CPU 周边一共有 15 颗,我们凑近点看。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

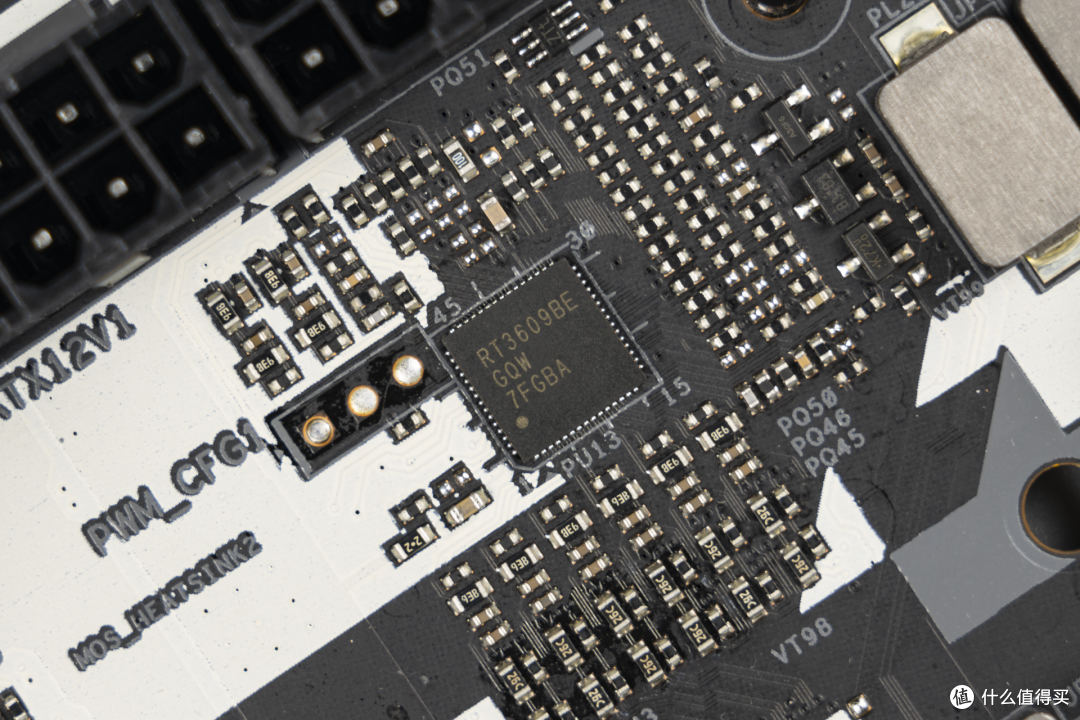

▲CPU 主要供电部分的 PWM,型号为 RT3609BE,来自 Richtek(立锜),用于控制 Vcore(核心)和 VGT(核显),在部分 B460 和 Z490 上已经比较常见了。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲Vcore MOS 来自 Vishay(威世)的 SIC654,这是一颗 SPS MOS,也就是俗称的 Dr.MOS,单相最高支持 50A 的电流,共计 12 颗,采用 MOS 级并联设计。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲Vgt MOS 同样来自 Vishay 的 SIC654,两相直出。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲以往的 VCCSA 供电为 Fix 模式,不过在 11 代处理器中,Intel 将 VCCSA 的供电模式改为 SVID,所以这里也会需要一颗支持 IMVP 8 规范的 PWM,华擎在这张板子上使用了来自 Renesas(瑞萨)的 RAA229001。

RAA229001 和 AMD 常用的那颗 RAA229004 同门,均为最大十相输出,不得不说华擎财大气粗。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲VCCSA MOS 来自 Vishay 的 SIC654A,这颗同样也是一颗 50A 的 SPS MOS,一相直出。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

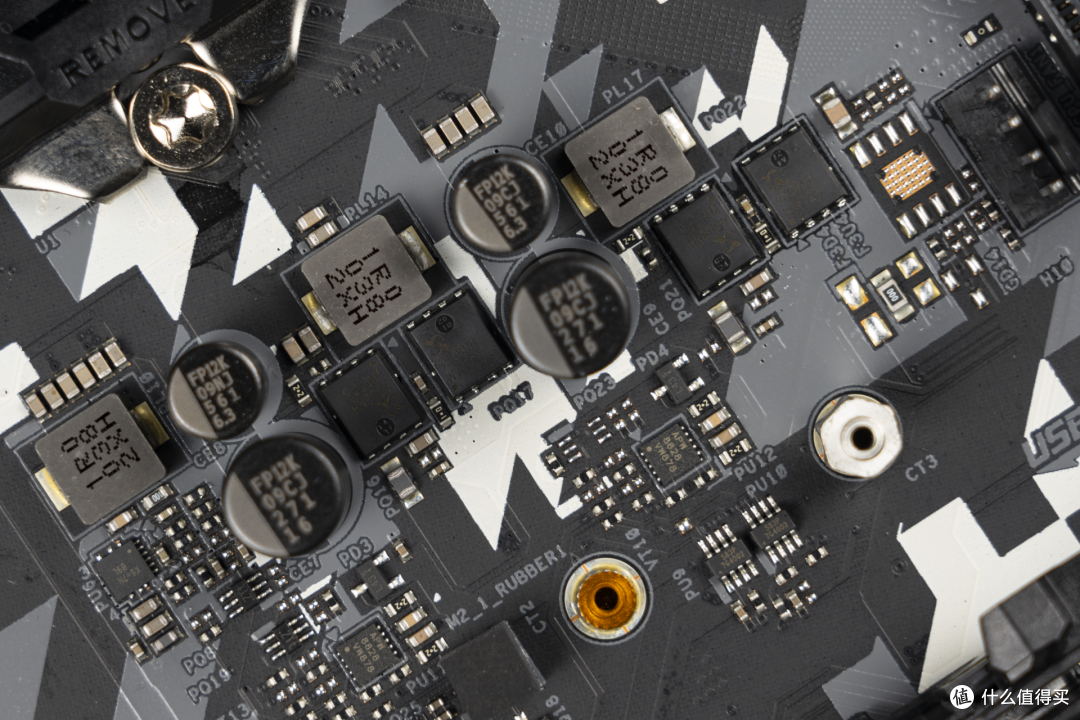

▲CPU 座的正下方还有两项供电,这两相给 VCCIO 供电,两相供电各由两颗 APW8828 控制,来自 ANPEC(茂达)。

两相供电均为上下桥设计,上下桥均为一颗 SM4508NH,来自 Sinopower(大中),单颗 MOS 为 48A。

Intel 在 11 代 处理器中将 IO 部分分成两部分,同时这两部分的电压级不同,所以需要两颗 PWM 来分别控制,在使用 Intel 第十代处理器时,VCCIO 仅有一相工作,在使用 Intel 第 11 代处理器时才会两相全开,个人推测是使用 CPU ID 进行切换。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲内存 PWM 同样为 ANPEC 的 APW8828,MOS 为一相供电,上下桥设计,上下桥均为 Sinopower 的 SM4508NH,单颗 MOS 为 48A,一上两下。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲总结一下供电

控制 CPU Vcore、VGT 的 PWM 来自 Richtek 的 RT3609BE。

Vcore MOS 来自 Vishay 的 SIC654 50A,通过 MOS 级并联达成 12 相,共计 600A。

Vgt MOS 来自 Vishay 的 SIC654 50A,两相直出,共计 100A。

控制 VCCSA 的 PWM 来自 Renesas 的 RAA229001,VCCSA MOS 来自 Vishay 的 SIC654A 50A,一相直出,共计 50A。

VCCIO 由两颗 ANPEC 的 APW8828 控制,MOS 为上下桥设计,上下桥均为 Sinopower 的 SM4508NH,两相直出,在使用 CML 时开启一相,在使用 RKL 时全开。

所以真实供电为 6x2+2+1+1+1(Vcore+GT+VCCSA+VCCIO1+VCCIO2),与 CPU 有关的供电共计 17 相。

内存 PWM 来自 ANPEC 的 APW8828,MOS 为上下桥设计,上下桥均为 Sinopower 的 SM4508NH,一上两下,一相直出。

这套供电少说也有 250W~300W 左右的承载能力,根据我之前测试的 11900K 250W 功耗来看,这板子基本上可以轻松胜任,秒杀 11 代全系列的问题不大。

其余 IC

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲QWBV,就是 Z590 PCH 的 QS 版,在通道上相对于 Z490 有一丢丢的提升。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲上图就是 Z590 的通道图,在 USB 方面可以提供最多十个 USB 10G,也可以通过将两组 USB 3.2 Gen2 10G 合并来实现最多三个 USB 3.2 Gen2 x2 20G。

PCIe 依旧是 3.0,提供了 24 条 PCIe 通道,不过也是祖传的复用,比如和 SATA、LAN、USB 等,所以在这个芯片组的主板上很容易就能看见使用了 M.2 就没法用几个 SATA 的情况。

不过需要注意的是,Intel 将 Z590 的 DMI 总线升级了,由原本万年的 PCIe 3.0 x4 升级为 x8,不过当然,只有你用上了第 11 代之后才能享受这个速度了,不过很多 Z490 就已经预先留好线路,所以不少 Z490 换上 11 代之后也能变成 x8 的带宽。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

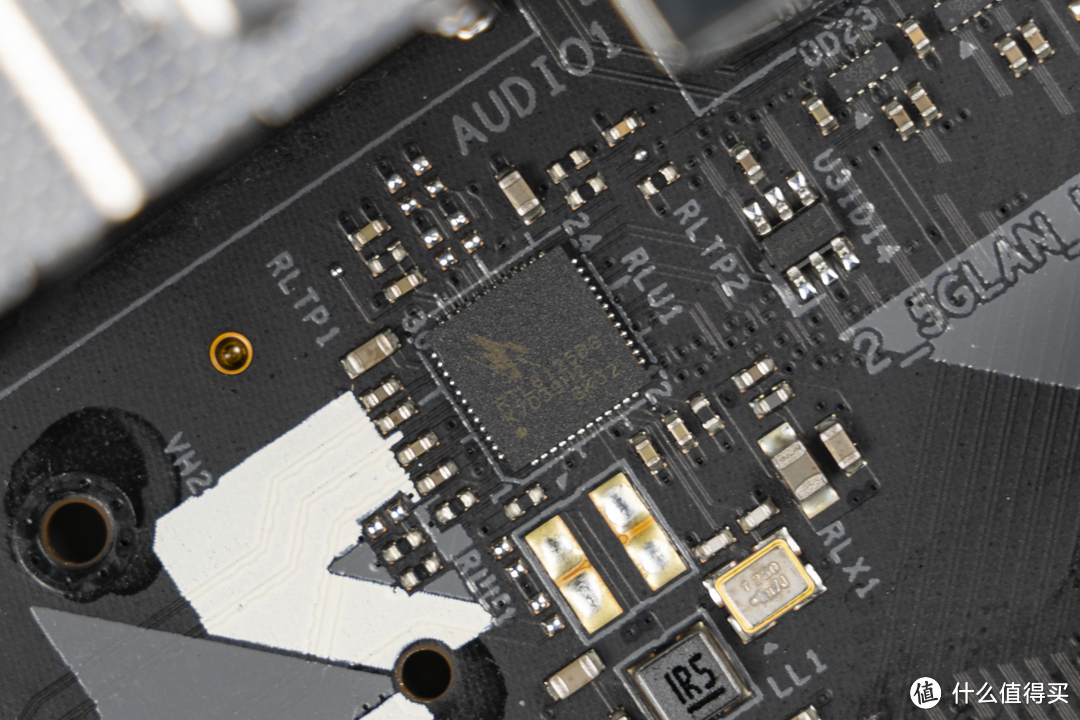

▲来自 Realtek 的 RTL8125BG,螃蟹家最新款 2.5G MAC PHY 二合一网卡。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 ASMedia(祥硕)的 ASM1543,这是一个 USB 切换器,以便实现 IO 处的 USB Type-C 口正反盲插。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 Pericom(百利通)的 PI3EQX1004B1,这是一颗 USB 信号放大器,可以对 IO 处的 USB3.2 Gen2 10G 信号做增强。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 Genesys 的 GL9904,这是一颗 USB 3.2 20G 的信号放大器,用于前置 Type-C 的信号增强。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 Realtek 的 RTS5452E,这是一个 USB 3.2 20G 的控制器,用来给前置 Type-C 提供支持。

之前讲解芯片组的时候有提到,Z590 的 PCH 已经提供了三组 USB 3.2 20G,但是华擎为何要再加一颗 IC 呢?

为了满足我的好奇心,我用万用表一个一个针脚测通路后发现,USB 的数据脚并未连接到这颗 IC 上,而是通过前面的放大器后直接连接在了 PCH 上。

通过查阅这颗 IC 的 Datasheet 可以了解到,这颗不仅能提供 USB 数据,还可以提供一路 PD3.0 的快充协议,同样也包含了 USB 2.0 和 Aux,所以这颗 IC 的主要功能并非提供数据交换,而是 PD3.0 的快速充电和正反盲插。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 ASMedia 的 ASM1074 ,这是一颗 USB3.2 5G 的 HUB,可以提供四个 USB3.2 Gen1 5G 接口,这颗是用来拓展主板前置的 USB 口。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 Realtek(瑞昱)的 ALC897,是一颗烂大街的中端集成声卡。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲NCT6796D-E,来自 Nuvoton,这颗是 Super IO 芯片,主要用于监控主板上各个硬件的温度、转速、电压等,同时也提供低速通道给风扇或者 PS/2 接口使用。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲25B127DS1G,来自 GigaDevice(兆易),这是一颗 BIOS ROM,用于存储 UEFI、GBE、ME 模块,主板开机的重要芯片,大小为 128Mb(16MB)。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲HD3SS3415,来自 Texas Instruments(德州仪器),这是一颗 Passive Mux(差动开关),在这张主板上用于切换 PCIe 与 SATA 通道信号。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲来自 Nuvoton 的 NUC121ZC2AE,这是一颗 ARM 架构的 32 位单片机,用于控制主板 ARGB 灯效。

其余部件

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲主板的 MOS 散热块,主板左侧部分仅覆盖 MOS 管,上侧部分同时覆盖 MOS 管和电感。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲M.2 散热装甲,背部已经预留好导热垫。

颜值性能双在线,华擎 Z590 钢铁传奇 WiFi 6E 拆解评测

▲PCH 散热块背面用导热垫接触 PCH Die,在 LOGO 处留空,方便 PCB 上的灯珠光效透过。

总结

这款主板的供电用料和自家的 Pro4 基本一致,除了升级了 VCCSA 供电用料,但是在输出电容处更换了更好的尼吉康 12K 电容,其寿命大大增强,同时预装了一体式 IO 挡板和 WiFi 6E 无线网卡,总体定位还是高了一点。

由于供电方面和 Pro4 几乎完全一致,所以没有安排烧机测试,具体的烧机情况在日后用 11 代处理器补上,结合供电 IC 来看,只会比 Pro4 更强。

结合 1899 的价格来看,相对于 1399 的 Pro4 性价比没有那么高了,毕竟更换了更贵的电容、更好的拓展性和不错的灯效,我们可以考虑买 1699 没有 WiFi 卡的版本,然后自行购买一张 AX210 安装,这样也能省下 100 元左右。


如果喜欢我的文章,麻烦帮忙点赞、收藏、关注,你们的关注是我创作的最大动力!有问题可以在评论区留言,我会尽量解答你的问题,我是快要秃头的描边怪,我们下篇文章再见。
