IT项目经理搞装修 篇八：看电影也需要智能化——万元级别的5.1家庭影院分享

前言：

　　早在2016年的时候，受张大妈上各种投影文的蛊惑，我就在京东买过一个投影仪——明基的W1070+，在当时也算是家庭投影一代机皇了。价格是5049元送2副3D眼镜，3D眼镜至今都没有用过。。。

明基（BenQ）W1070+投影仪投影机投影仪家用（1080P全高清2200流明蓝光3D左右梯形校正家用机皇）5049元京东去购买

　　后来2017年亲戚搬家，送了一套古老的家庭影院，木质的5.0音箱，模拟功放机，连HDMI接口都没有。于是就去京东花了2880元买了个雅马哈 RX-V481功放来配合使用。

雅马哈（Yamaha）RX-V481音响音箱家庭影院 5.1声道AV功放机4K杜比DTS蓝牙WIFIUSB黑色2880元京东去购买

　　当时选择雅马哈RX-V481的主要原因是雅马哈系列的功放都带有Airplay功能，可以用iPhone或者iPad直接无线播放流媒体音乐 ，这个功能虽然也没用过几次，但聊胜于无嘛，另外这个价位的功放基本功能都差不了多少，4K60帧、HDCP2.2、HDR、BT.2020直通、Dolby、DTS、蓝牙等一般都会有。

　　当时幕布也没买，直接投在了客厅的白墙上。就这么一套家庭影院陪伴了我三年多的时间。

最爱看的《星际穿越》

正文：

　　今年新房装修，还是考虑把投影和功放搬过来继续用。但是有了媳妇一起住，电视肯定是要买的，所以就决定壁挂电视，吊顶安装电动幕布，需要看投影的时候才落下幕布进行观看。

　　这样的需求就导致我一直在考虑投影与幕布的联动方案。现在市面上大部分电动幕布的遥控都是射频或者2.4G遥控，无法直接用小爱音箱的红外进行控制（需要增加射频板），后来无意间在值友的帖子里发现经科的幕布带有trigger接口，如果用音频线把投影12V DC输出端口与幕布的trigger接口连接起来的话，就可以实现投影开机自动触发幕布落下，关机收起幕布，这样就只需要控制投影仪就可以完美实现联动。

　　所以装修的时候在预留高清线的同时，预留了一根3.5mm音频线到电动幕布的电源位置。

电动幕布：

　　电动幕布选的是经科M3-FL/300s 106寸电动拉线幕。

　　购于某鱼，全新，厂家发货，106寸的1000块钱，是京东、天猫店标价的55折，价格很有优势。

经科JK投影幕布电动拉线幕16:9玻纤遥控幕100寸接受私人定制M3-FI/300S106英寸（电源右出）1850元京东去购买

　　之所以选择106寸，因为这是客厅沙发墙到幕布距离能投的最佳尺寸了，具体可以点此链接自行计算。

BENQ投影计算器

幕布尺寸参考内置遥控版

经科幕布尺寸表

红圈内为Trigger接口，需要注意的是3.5mm接口为红外外接口，2.5mm的才是DC12V Trigger接口。

trigger接口位置

　　所以我又在天猫买了个2.5mm音频焊接头，把原来的接口剪掉，重新焊接了一个。

2.5mm音频焊接头手机耳机插头diy2.5mm耳机接头3节立体声插头12元天猫精选去购买

　　电动幕布支持壁挂、吊挂、顶装多种安装方式，因为房子层高有限，我采用的顶装的方式。

　　被外壳挡住的2.5mm接口，用小角磨机打磨了一下。做工还是挺糙的。接口对没对齐。

落下的幕布与安装了壁挂支架的电视也就相差1cm

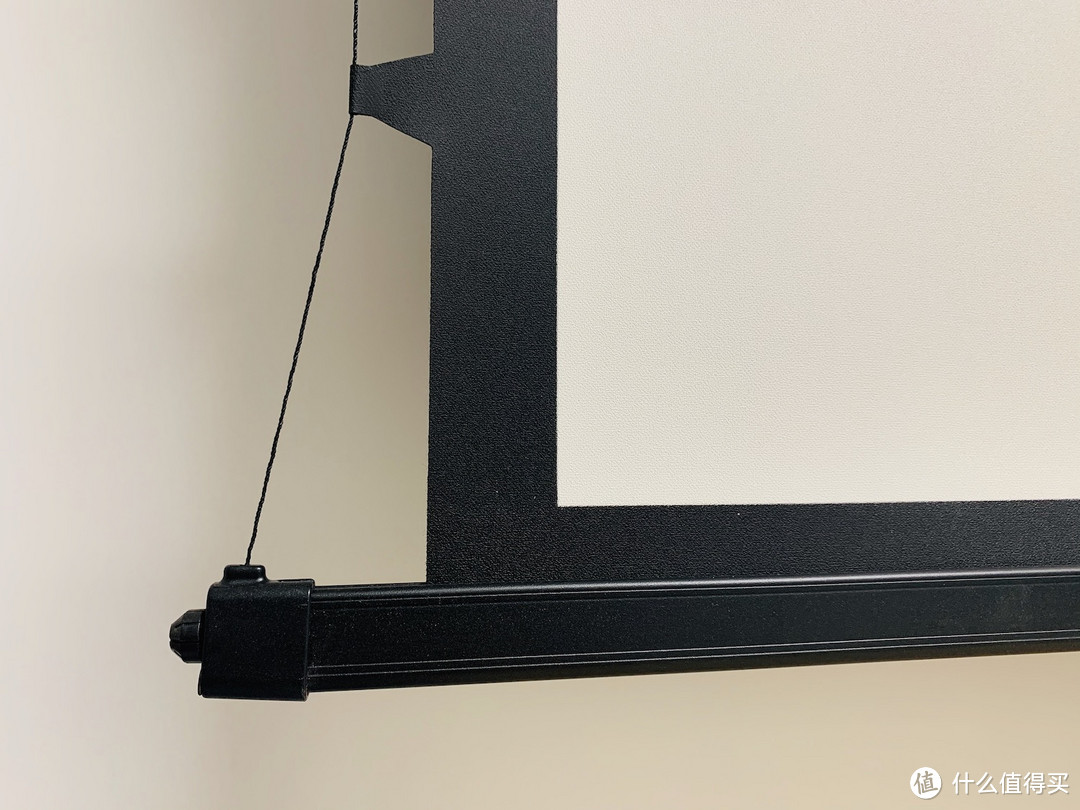

幕布打开的样子

动画做了加速处理

晚上投影效果

5.1音箱：

　　5.1音箱选用的是哈曼卡顿HKTS30BQ，同样购于咸鱼，价格2380不包邮，全新行货。

哈曼卡顿（harman/kardon）HKTS30BQ/230-C音响音箱5.1声道壁挂30BQ(需搭配功放使用)2380元京东去购买

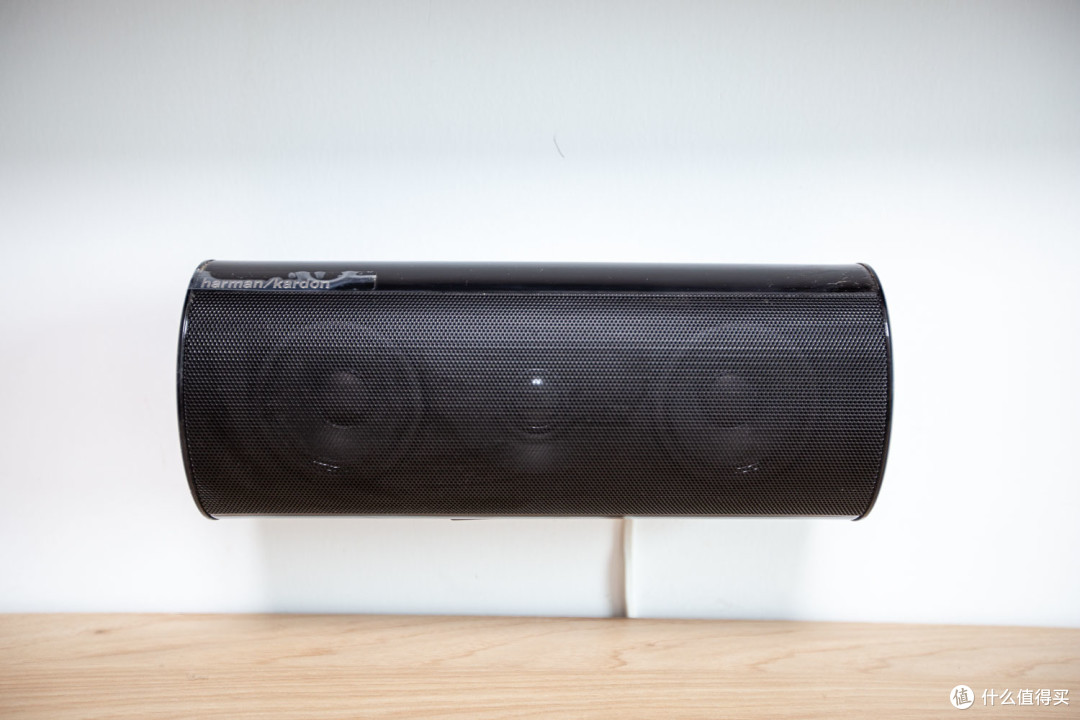

　　整套5.1音箱配置是4个卫星音箱、1个中置、1个低音炮。卫星箱是采用的两分频三单元设计，1寸高音搭配2只3寸中音单元，8寸的低音炮有200W的功率，完全可以满足中小户型的需要。

　　音箱自带壁挂支架，可以挂墙安装。

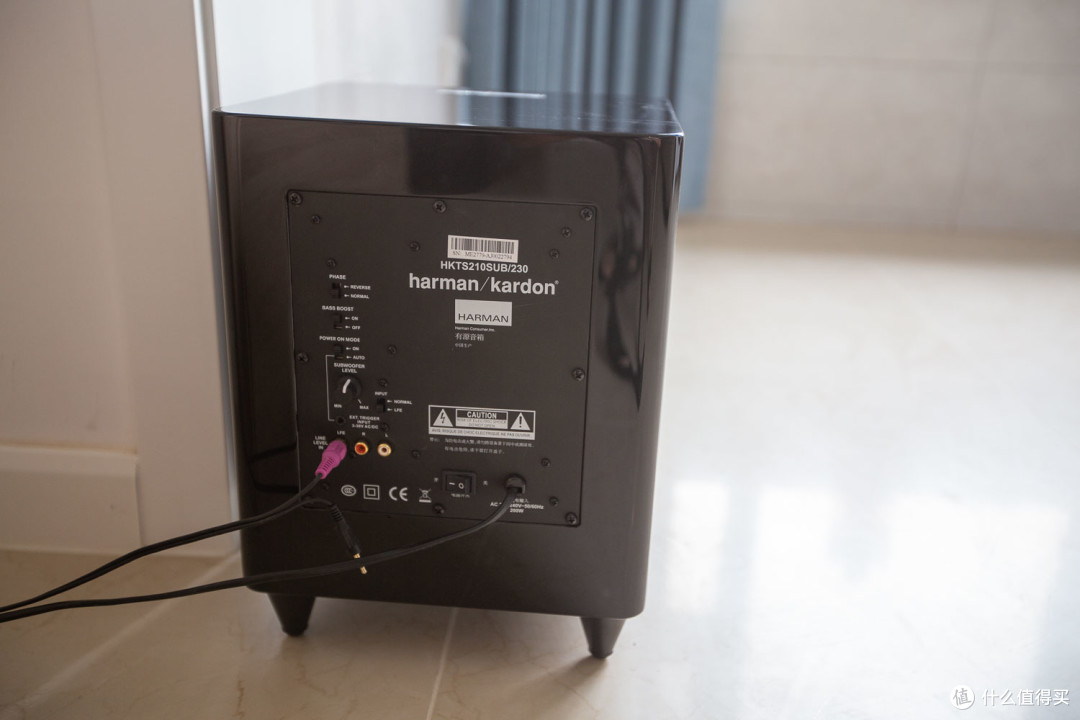

低音炮也带有Trigger接口，如果功放支持Trigger的话可以与功放同步开机和关机。

播放器

　　播放器用的是2016年买的天猫魔盒3Pro，安装了Kodi配合NAS的Emby使用。

天猫魔盒3Pro299元天猫精选去购买

投影支架

　　投影的安装是用的悠视PR03壁挂支架。白色主体，附带多种螺丝可以适配不同的投影仪吊装。装好之后也可以上下微调，比较灵活方便。

悠视投影仪支架投影机吊架万向旋转壁挂铝合金支架PR03白色119元京东去购买

智能设备：

　　仅仅搭建起影音系统来是不够的，还需要对整个系统进行联动，才能实现智能化观影。所以在装修前期规划的电动窗帘和Yeelight智能吸顶灯此时就能派上用场了。

Yeelight智能照明初心客厅灯具套led吸顶灯全屋灯具卧室灯阳台灯长方形餐厅小爱米家App控制初心三室一厅C629元京东去购买

绿米Aqara智能窗帘电机(ZigBee开合帘版)电动窗帘电机接入米家(MIJIA)苹果HomeKit双平台小爱同学语音控制419元京东去购买

　　然后我又把投影仪的墙壁插座换成了绿米Aqara 智能墙壁插座(ZigBee版)，实现投影开机前送电，投影关机后断电。

绿米Aqara智能墙壁插座(ZigBee版)86型暗盒五孔智能插座带开关10A白色远程开关可定时电量统计过载保护129元京东去购买

　　绿米墙壁插座的充电保护功能也可以实现待机后半小时内自动关闭插座。

　　在电视柜里接功放、天猫魔盒、低音炮插排的前面增加了一个米家智能插座 （ZigBee版），不用时就把电断掉节约用电。

小米米家智能插座（ZigBee版）实际功率检测耗电量统计过载保护定时开关APP远程控制59元京东去购买

　　低音炮的功率比较高，所以充电保护功能不起作用。

智能场景：

• 我要看电影


　　设备都安装完成之后，联动操作就很简单了。明基的投影仪在菜单里有个设置是加电自动开机，所以我要开启投影仪只需要把投影插座送电，就可以自动开启投影仪。

　　在米家app里添加一个看电影的智能，依次打开投影插座、音箱插座，关闭客厅窗帘，关闭客厅灯，把功放的输入源切换到HDMI4，就可以了。最后在小爱音箱的训练里添加上这个智能。

　　为什么不直接在小爱音箱训练里直接执行设备控制？是因为小爱音箱训练里的设备控制无法直接遥控功放切换信号输入源。

• 观影结束

　　因为明基投影仪的关机是按两次投影器遥控器的电源按键，所以我在小爱音箱训练里加了两条关闭投影仪指令，然后打开窗帘，关闭音箱插座就可以了。投影插座会在投影仪关机后半小时通过充电保护功能自动断电。

总结：

　　整体花费：投影5049元+幕布1000元+功放2880元+音箱2380元+盒子299元+智能插座188元，共计11796元。

　　因为投影和功放买的早，当时价格高点，放到现在购买其实还能节省近千元左右。

　　一万多元的费用，106寸画面所带来的观感还是65寸电视所不能比拟的，再加上5.1音箱的配合，再配一张舒服的功能沙发，妥妥私人影院的感觉，投入还是相当值得的。

　　最后，以最喜欢的电影《星际穿越》收尾。
