漫步者旗下的Xemal声迈品牌,之前一直做游戏音箱产品,外形别致、前卫,产品定位独特。前段时间Xemal声迈京东自营店铺上线,并随之上架了一款声迈X3真无线耳机,首次进军TWS耳机行业。

从官网信息来看,Xemal声迈X3真无线耳机主控芯片来自高通,支持蓝牙5.0和aptX编码;支持CVC8.0通话降噪;续航6h+18h;IP54防水等级;支持触控;造型和漫步者TWS1类似。看起来是倾向于性价比的大众化产品,与之前的定位有所不同。

目前漫步者在TWS游戏耳机市场已经拥有HECATE品牌,推出过两款针对手游优化的产品GM4和GM6,加上漫步者以往几款经典TWS耳机,我爱音频网此前均进行过拆解,可以点击蓝色字体查看详细拆解。

一、漫步者Xemal声迈 X3 开箱

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

包装盒风格比较清新,顶部是Xemal声迈的品牌Logo,主要区域用来展示耳机和充电盒,型号为X3,类型是TWS真无线音乐耳机。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

包装盒背面介绍了Xemal声迈X3的六个特色功能:触控操作、6+18H续航、蓝牙5.0、高通芯片、小巧设计、IP54防水。这款耳机由北京爱德发科技有限公司出品,白色版起名“雅典白”,底部还有其他产品信息。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

包装盒内物品,耳机和充电盒、硅胶耳塞、充电线和说明书。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电线为USB-A to Micro-USB接口。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

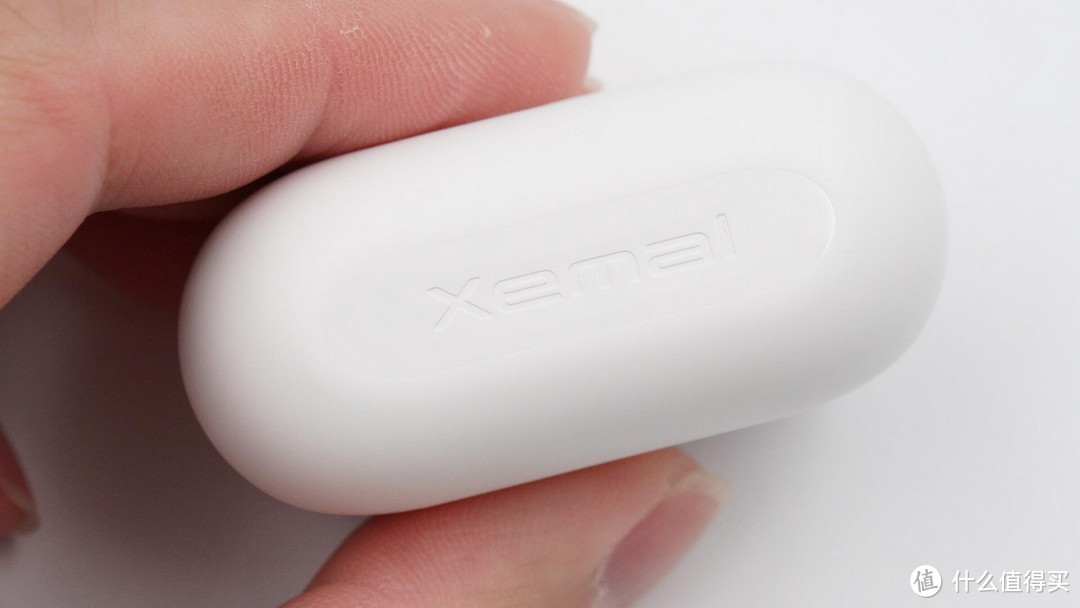

顶部是Xemal声迈的品牌名称。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电接口在充电盒背面。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

底部信息,X3 TWS真无线音乐耳机,额定输入:5V⎓50mA(耳机),5V⎓350mA(充电盒)。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电座舱内的充电顶针特写。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

耳机位于充电盒内的状态,充电盒正面有隐藏的LED指示灯开孔。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

白色版本的耳塞也是灰黑色的,与黑色版本一样。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

耳机和充电盒共重:34.1克。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

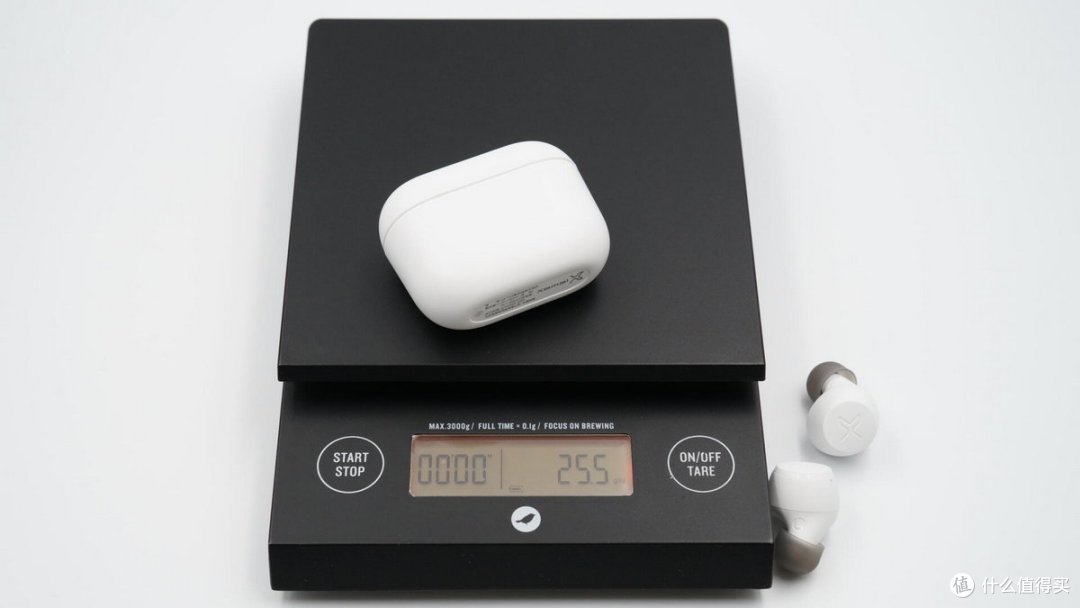

充电盒单重25.5克。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

左右耳机重8.6克。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

我爱音频网采用ChargerLAB POWER-Z KT001 对Xemal声迈X3进行有线充电测试,充电功率约为1.27W。

二、漫步者Xemal声迈 X3 充电盒拆解

经过刚刚的开箱,我们已经对漫步者Xemal声迈X3的产品外观有了初步的了解。下面我们将进入拆解环节,首先带来的是充电盒部分拆解。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

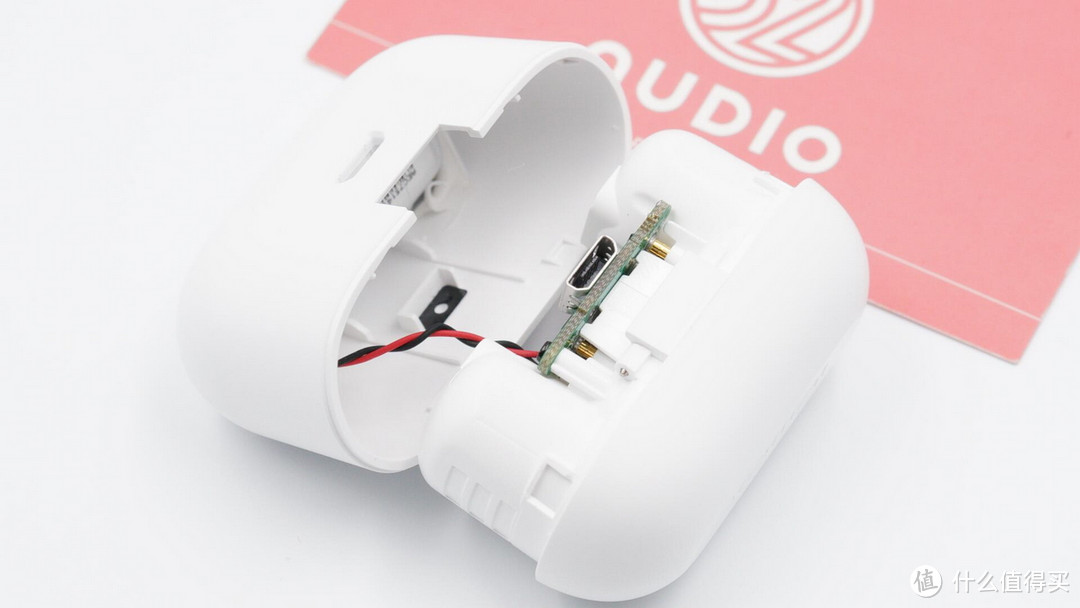

撬开充电盒,充电盒主体采用卡扣式固定,撬开即可看到内部电路,电池固定在充电盒底部。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电盒外壳内侧的隐藏LED指示灯开孔。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电盒主板通过四颗螺丝固定,我们首先来看一下它的电源管理系统。

充电盒背面的Micro-USB接口负责电源输入,每个人给充电盒充电使用的充电头是不一样的,为了避免PD、QC等快充误操作造成的高压冲击对耳机充电盒内部元件损坏,TWS耳机充电盒在电源输入端通常会使用一颗电源保护IC。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

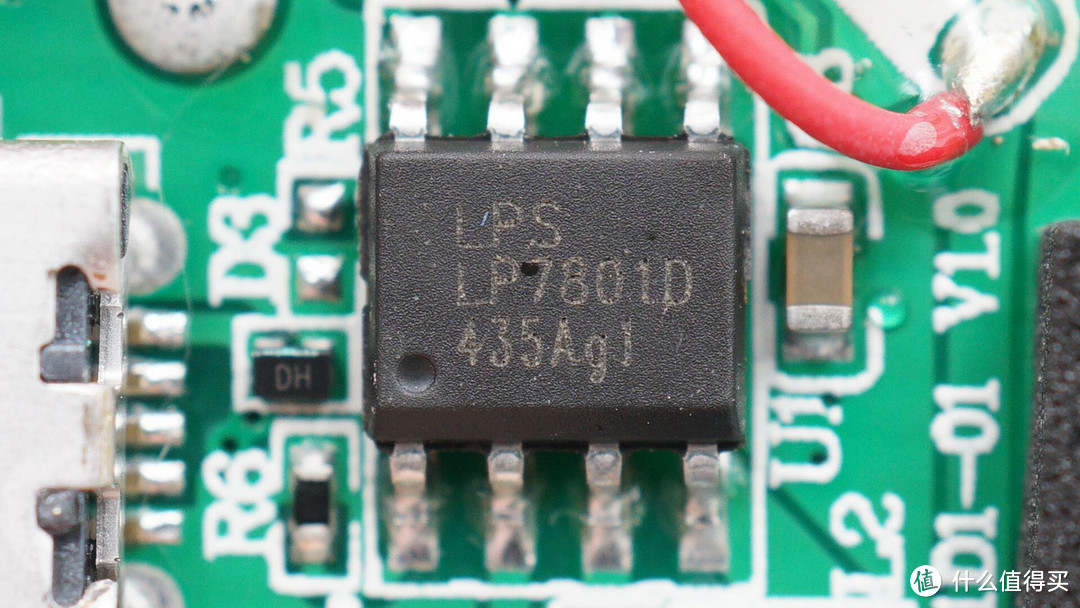

声迈X3采用的是LPS微源半导体 LP7801D超低功耗充电升压单芯片,ESOP-8封装,内置OVP,输入耐压28V,省去了输入过压保护元件,待机电流1uA;在5V常开时整个耳机仓<10uA的待机电流(含耳机,保护板)。

据我爱音频网了解到,JBL、漫步者、Skullcandy、QCY、哈曼等品牌的TWS耳机充电仓都大量采用了微源的方案。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

微源LP7801D详细资料。

通过电源芯片降压转换过来的电流进入电池然后再输出给TWS耳机供电。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

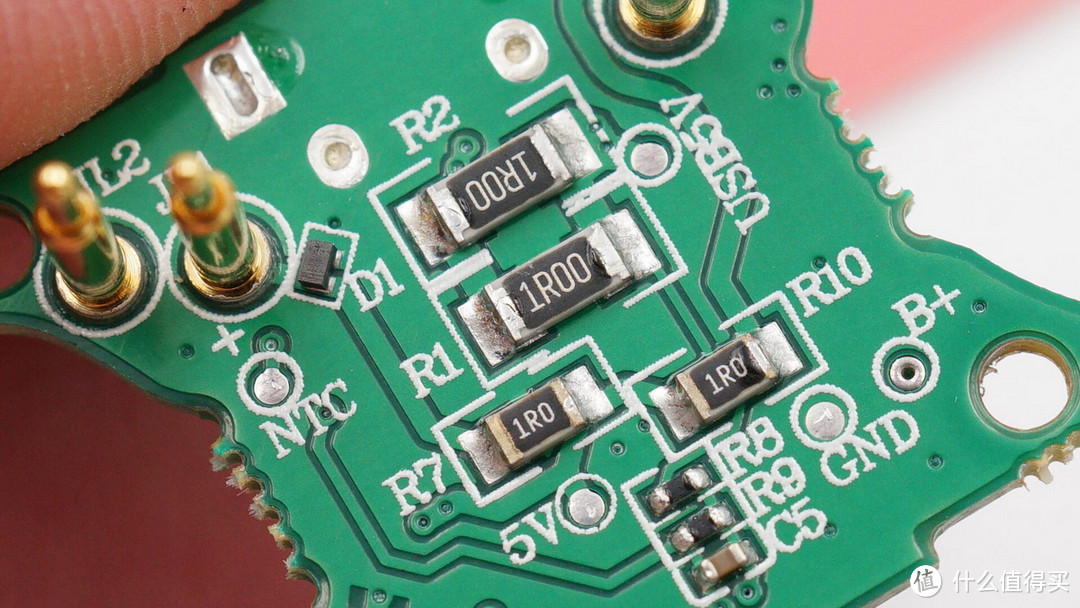

主板背面是印有“1R00”和丝印“1R0”的电阻,主要用来限制耳机充电电流,耳机充电输出均有TVS进行静电防护。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

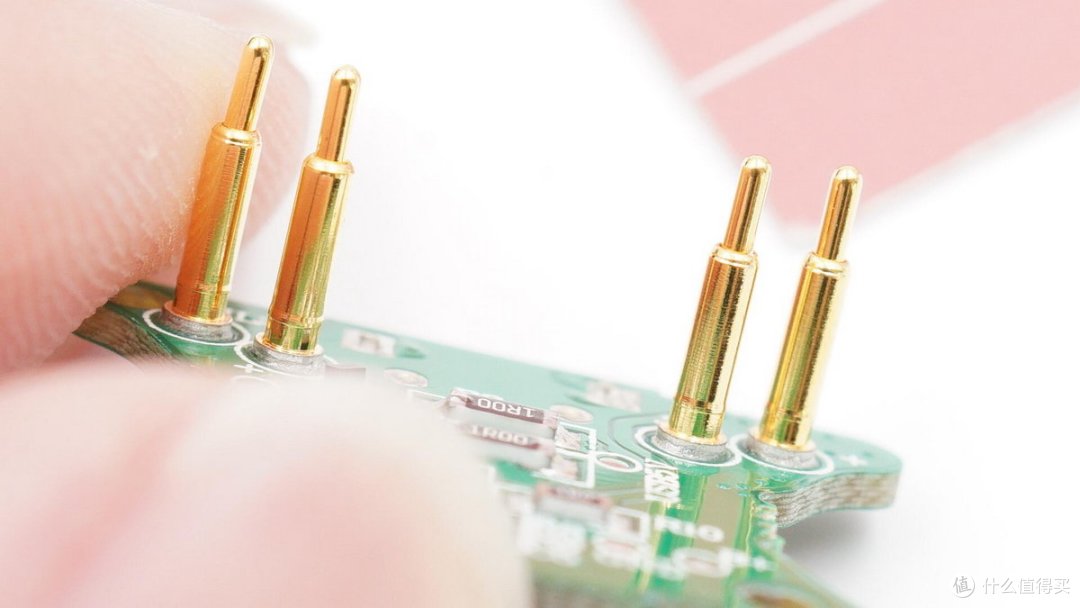

电流经主板上的镀金充电顶针给TWS耳机充电。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电盒正面的LED指示灯,由一块泡棉围住防止漏光。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

卸下螺丝和主板,可以看到充电座舱内侧共有三个磁铁,上面两个用于吸附耳机,下面的用来吸附盒盖。

三、漫步者Xemal声迈 X3耳机拆解

下面再来拆解Xemal声迈 X3的耳机,体积小巧,外观简洁,与漫步者TWS1的耳机比较像,不同的是耳机外壳上印有声迈的品牌Logo。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

声迈X3的硅胶耳塞是透灰色的,如果也是白色一体性会比较强。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

耳机支持触控,触控面板上有一个“X”的Xemal声迈Logo。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

壳体上的麦克风开孔,主要用于拾取通话时的人声。另外耳机的指示灯也是通过这个孔透光的。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

出音孔处有细密的防尘网,阻止异物进入。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

充电触点特写,凹陷在耳机内部。主板上的金属顶针与耳机上的充电触点接触,充电盒就会给耳机电池充电。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

沿合模线撬开耳机,左右布局一致。耳机两部分采用扣位和胶水两种方式连接。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

耳机外壳内部,外圈是蓝牙天线,中间是触摸感应区域。

我们首先来看一下声迈X3是如何收发蓝牙信号、感知触摸操作的吧~

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

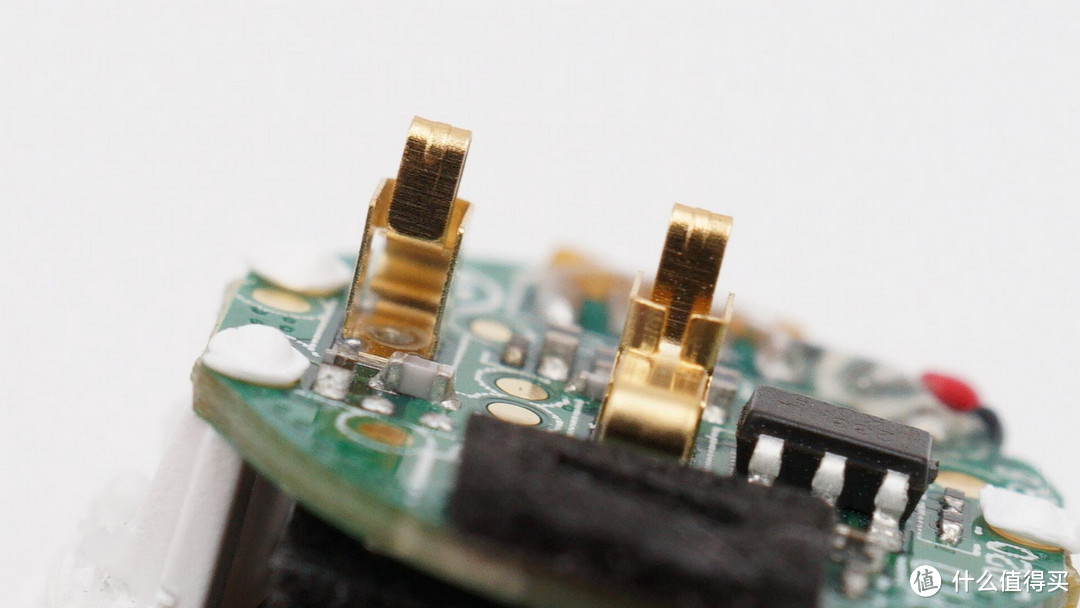

耳机外侧上的主板,这两个金属弹片分别连接触控区域和蓝牙天线。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

连接触控区域的金属弹片,旁边就是来自VINKA元泰的VKD233DQ 单按键触摸IC,用于检测触摸操作,并将信号传给主控芯片发出对应指令。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

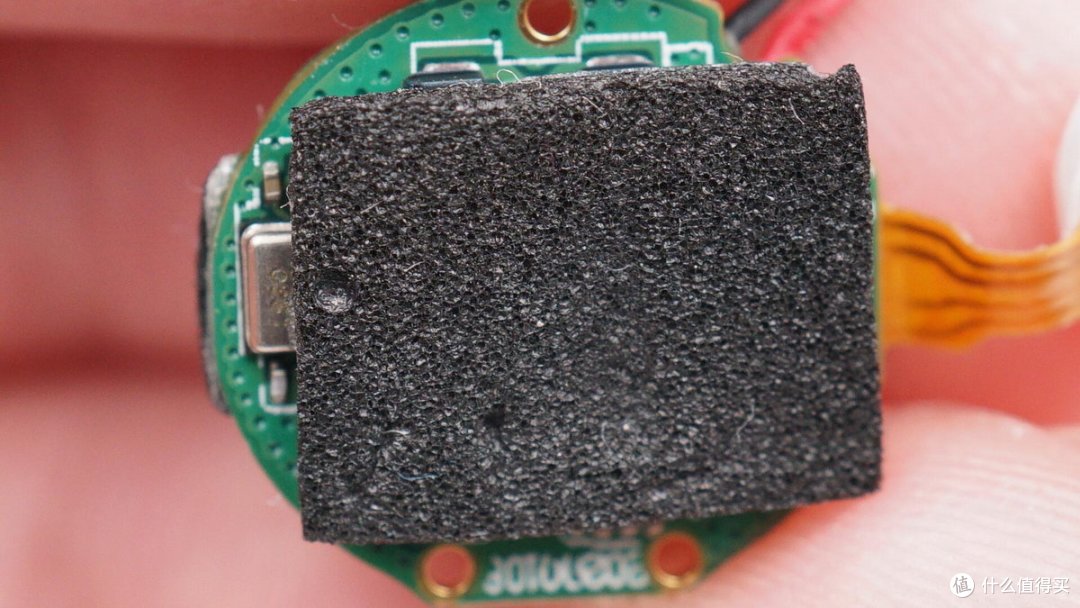

耳机的主控芯片位于主板背面,背面的这块缓震泡棉用来间隔耳机的电池、保护电路和电池。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

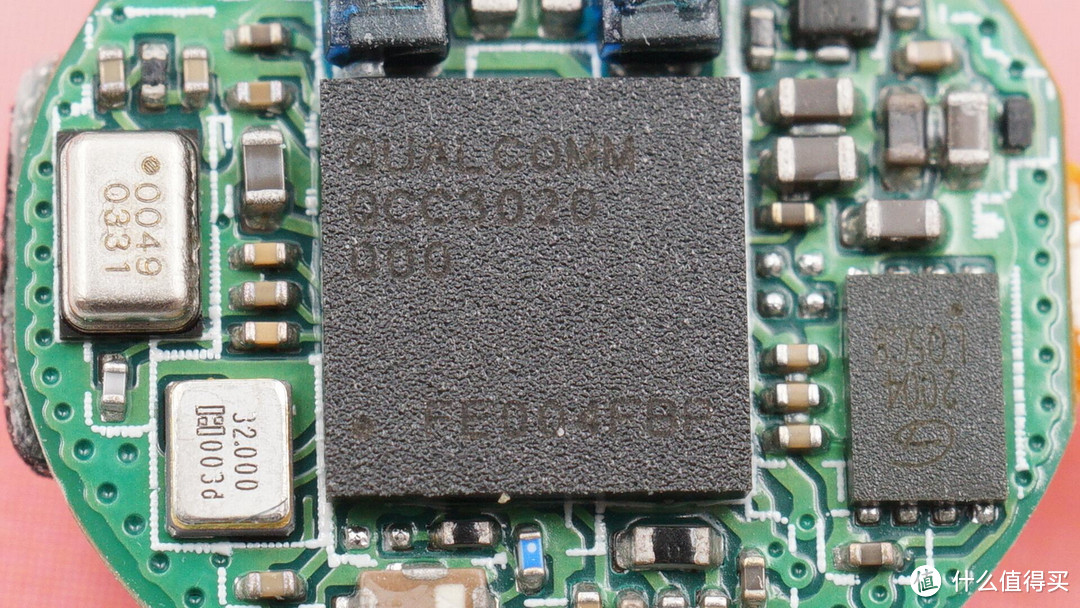

取下缓震泡棉,可见声迈X3的主控芯片为高通QCC3020。这是一款低功耗蓝牙音频SoC,采用FBGA封装,专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码,延时更低、容错性好,能够解锁音乐的更多细节。

除此之外,高通QCC3020还支持第八代CVC通话环境降噪,通过算法精确识别背景噪音并消除,通话体验更纯净。

据我爱音频网拆解了解到,BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

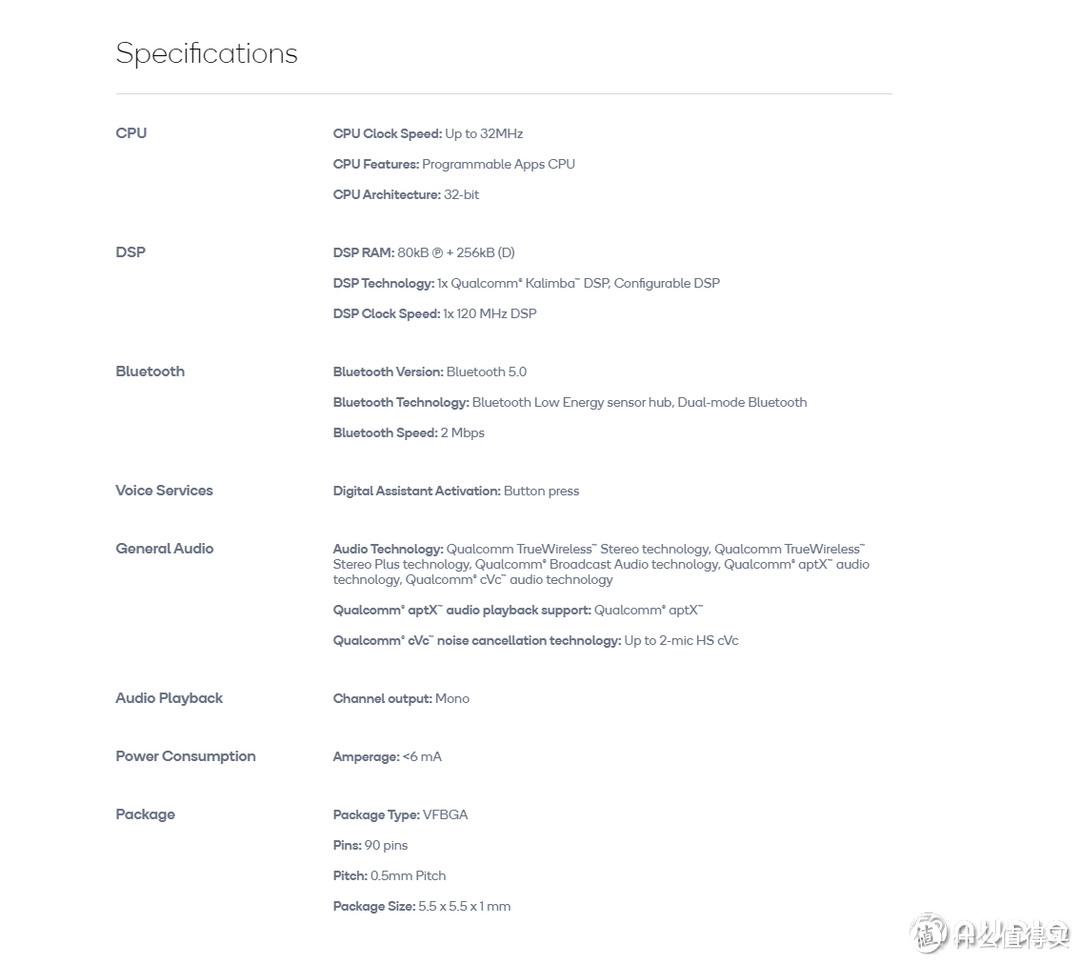

高通QCC3020资料图。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

GigaDevice 兆易创新的EEPROM存储器,用于存储蓝牙的配置信息,一般都位于主控芯片旁边。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

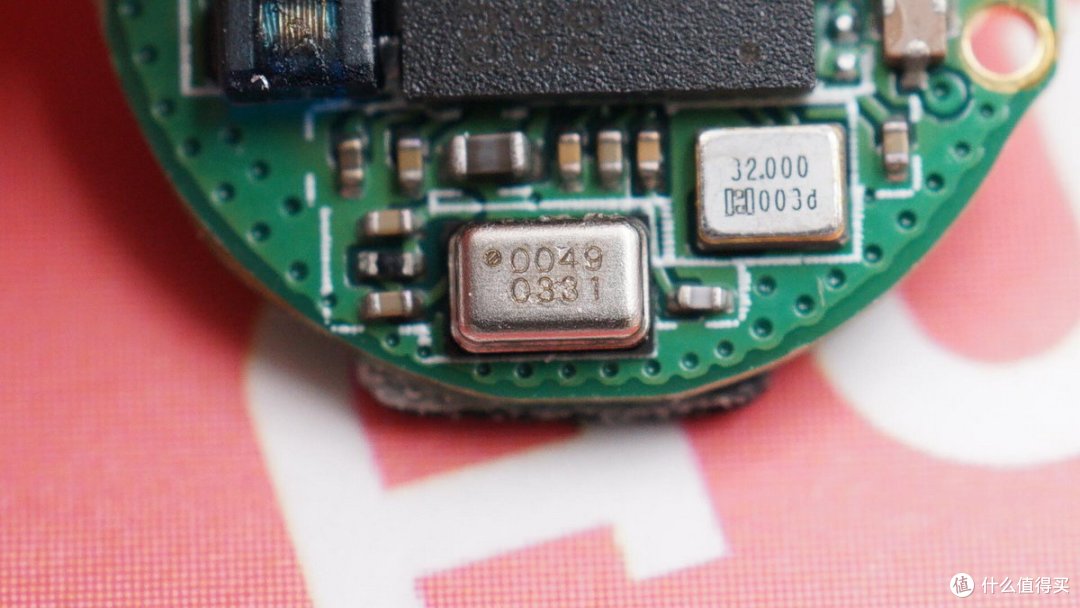

主板背面还有一个镭雕0049 0331的MEMS硅麦,用于通话时采集人声。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

主控芯片发出的蓝牙信号会经外侧的金属弹片和壳体上的蓝牙天线发送至手机。

下面再来看看耳机的电源系统和扬声器单元。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

声迈X3采用的是软包电池,电池通过导线连接、给主板上的芯片和指示灯供电。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

取出电池,可以看到耳机的音腔内部结构,扬声器通过排线与主板相连,中间银色的是磁铁,磁铁右侧金属挡板下是充电触点,电路非常清晰。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

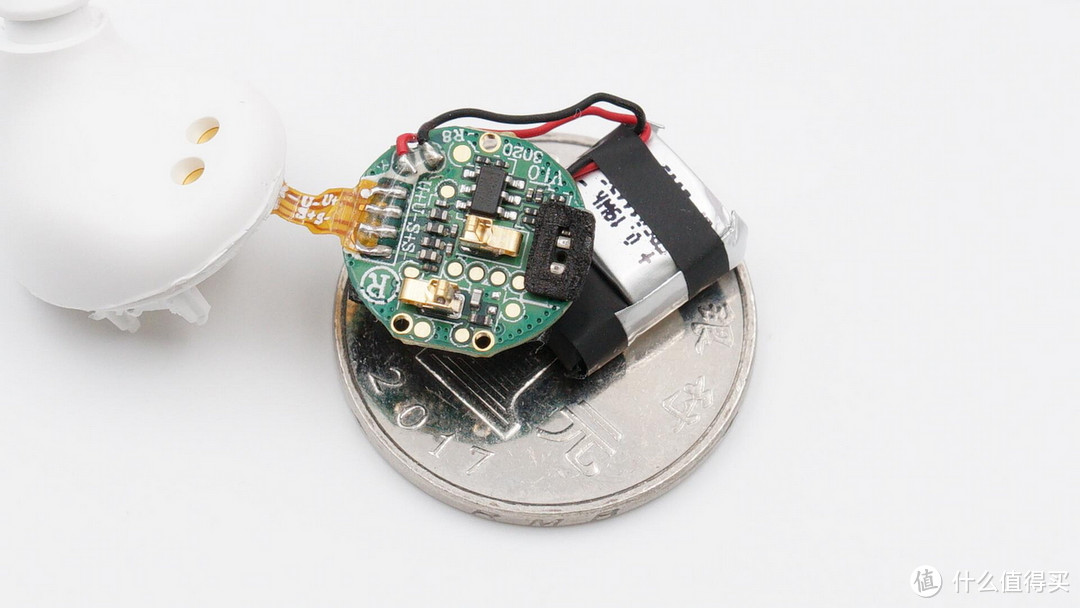

耳机主板、电池和一元硬币的尺寸对比。充电盒输出的电流经充电顶针、耳机上的充电触点、排线、电路板和导线输送至耳机电池。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

电流在进入耳机电池之前,还要再经过一道由电池保护板组成的保护电路。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

声迈X3采用电池制造商“惠州市超聚电池有限公司”聚合物锂电池,型号:SP601113,电压:采用高电压方案3.8V(有利于能量的提升),容量:50mAh,尺寸:5.6*11*13.2mm(Max)。

从容量密度上判断超聚电池对钴酸锂和高电压体系的研发和运用非常成熟。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

排线的尾端是耳机的扬声器单元,尺寸约6mm。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

主板正面的LED指示灯。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

耳机外壳的隐藏式指示灯开孔,同时也是通话硅麦的拾音孔。

拆解报告:漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

拆解全家福。

我爱音频网总结

漫步者Xemal声迈X3在外观设计上和漫步者TWS1比较相似,充电盒外型更加圆润,耳机都是入耳式的小巧设计,外壳上都加入了Xemal声迈的Logo,看起来比较简洁。

据我爱音频网拆解了解到,声迈X3充电盒采用LPS微源半导体的LP7801D低功耗充电升压单芯片,为内置电池充电;充电盒电池容量为350mAh,可以为耳机提供额外18小时的续航;充电盒输入和输出均有TVS进行静电保护。

声迈X3耳机支持触控,触控方案来自元泰的VKD233DQ单按键触摸IC,触摸感应为电容式方案;主控芯片为高通QCC3020,支持蓝牙5.0和cVc通话降噪技术,内置锂电池充电器,耳机采用贴片式蓝牙天线收发信号;同时QCC3020支持高通aptX音频解码,扬声器单元尺寸6mm,耳机音质有保证。

除此之外,声迈X3耳机部分采用了惠州超聚的软包电池,容量为50mAh,官方宣传续航约6小时。耳机和充电盒的电池容量都比TWS1小,重量也随之减轻,更加便携。综合售价因素来看,Xemal声迈X3是一款比较不错的TWS耳机入门产品。
