将3D打印机静音,睡个好觉

2021-03-22 18:57:26 17点赞 70收藏 10评论

创作立场声明:花了100块,改装了一下3D打印机,这100块花的真值。

自从家里买了3D打印机,我们家胖胖就开启了各种打打打模式。众所周知,如果打的东西比较大件,或者精度调的比较高的情况,3D打印机可能都需要打10多小时,乃至于24小时,之前OpenBot的小车的底座就打了24小时。白天声音还可以接受,但是晚上的时候,打印机的噪音就有些影响睡眠了。

3D打印机的噪音来源于哪里?

3D打印机在工作时间,会有很强的噪音,特别是晚上,噪音特别明显。其实这种噪音来源于电机,那么电机声音一定需要这么大吗?其实不必。简单来说就是驾驶它们司机技术太差。

让我们来看看电机的当前波形,如你所见,它是一个正弦波,但是,是一个扭曲的正弦波,每次失真都会导致电机产生噪音。

将3D打印机静音,睡个好觉

如果我们用SilentStepSticks模块,使用Trinamic驱动器,正弦曲线看起来应该是光滑明朗的,StealthChop专利技术可以使步进电机的转动更为平滑,这样打印机就可以整夜工作无干扰了。

将3D打印机静音,睡个好觉


购买零件

通说,目前市面上的入门级的3D打印机(大部分都使用A4988驱动)都可以通过该方法使打印机实现静音。现在以我们家的3D打印机来做说明。

Anycubic/纵维立方Mega-x桌面级家用3d打印机大尺寸高精度Z轴双丝杠设计明纬电源2499元天猫精选去购买3D打印机配件TMC2209驱动大电流高细分替换2208A4988LV8729模块19.8元淘宝精选去购买

我们这款3D打印机需要购买5个驱动模块(MTC2209),我们多买了一个备用。(注意:如果是跟我们一样的机型,需要准备3个矮的散热片,不然高的散热片会挡住风扇,不好安装)

将3D打印机静音,睡个好觉


改装过程

1. 拆开打印机,打开底板

将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

2. 拆下风扇,露出里面的驱动模块

将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

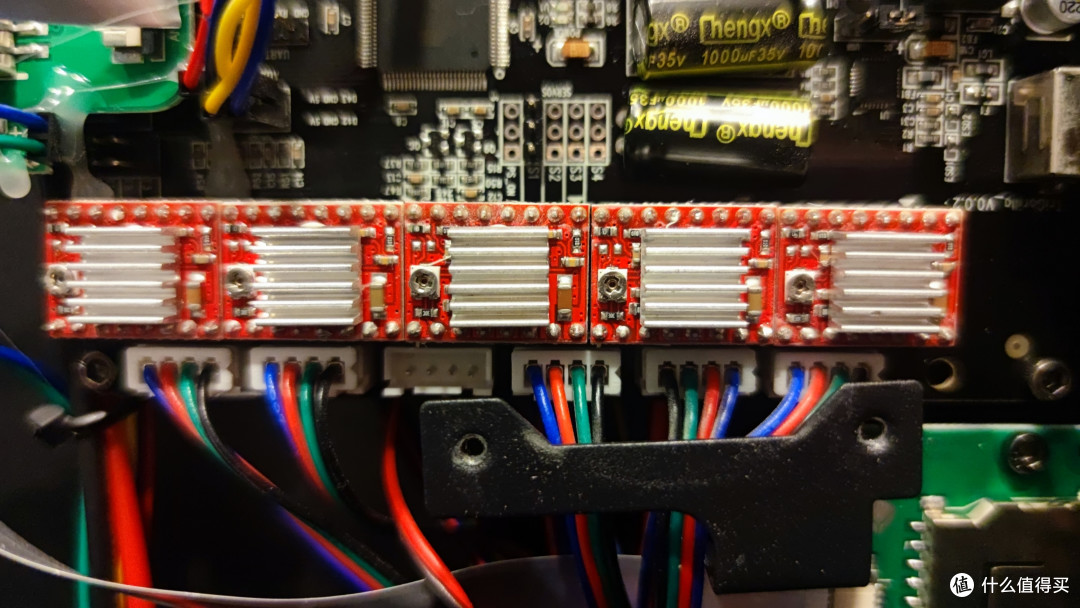

3. 拔下驱动原来的A4988驱动,红色的那一排5个就是了。同时对比一下尺寸,发现新买的驱动比原来的长1mm,所以需要磨一下,不然5个都装上去会装不下。

将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

把驱动安装好,先不要装散热片。注意TMC2209安装方向,装反了可能会发生难以描述的事情将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

4. 调电压,调线序

为了省事,统一把电压调到1.1V

将3D打印机静音,睡个好觉

将3D打印机静音,睡个好觉

调整线序,把1234调整成4321

原图线序

将3D打印机静音,睡个好觉

调整后线序

将3D打印机静音,睡个好觉

5. 安装散热片,其中有3个散热片需要装矮的散热片,不然会挡住风扇。

将3D打印机静音,睡个好觉

6. 风扇原位安装,开机,坐标归零,如果一切顺利的话,你将会十分惊喜的发现电机运行非常的安静。当然如果不顺利的话也一样会很惊喜将3D打印机静音,睡个好觉 最后测试打印,大功告成。

将3D打印机静音,睡个好觉

最终,100块花的真值

自此,除了风扇声音,打印时如丝般顺滑,打印时震动明显减小,打印机的电机就再也没有噪音了,可以安安静静的睡个好觉了。

这100块花的真值。将3D打印机静音,睡个好觉
