钙钛矿太阳能电池因稳定性不足而商业化受阻。中国科学院研究团队取得关键突破，通过开发新型纳米材料并构建二维/三维异质结，显著降低了界面缺陷。此举不仅刷新了光电转换效率纪录，更让电池在超3000小时工作后仍保持95%以上性能，为高效稳定光伏组件的商业化应用铺平了道路。
智能速览
青岛能源所团队开发新型氧化锡纳米材料，解决钙钛矿电池界面缺陷难题。
小尺寸电池光电转换效率高达26.19%，刷新同类电池性能纪录。
大面积组件制备成功，10×10平方厘米组件效率达22.22%，工艺放大能力卓越。
电池连续工作超3000小时后，性能保持率仍超过95%，稳定性远超传统水平。
精华内容
这项突破的核心在于材料创新与结构设计，它从根源上解决了长期困扰行业的稳定性和效率瓶颈。
技术瓶颈
钙钛矿太阳能电池虽具备效率高、成本低等优势，但其商业化进程长期受阻于界面缺陷问题。这些微观层面的“坑洼”会严重影响电流的传输效率，并导致电池结构脆弱，难以长期稳定工作。以往科学家尝试用二维材料进行修补，但这些材料在后续的溶剂处理环节中容易被溶解，无法形成有效的保护层，导致修复方案难以奏效。
材料创新
为攻克上述难题，研究团队设计了一种名为“油胺修饰的氧化锡纳米材料”的新型材料。其创新之处在于，将长链油胺配体接枝在氧化锡纳米颗粒表面。这一设计使得材料在常温制备过程中保持稳定，直至关键的加热退火环节才被激活，从而巧妙地避开了被后续工艺溶剂溶解的风险，为实现稳定结构构建奠定了基础。
异质结构建

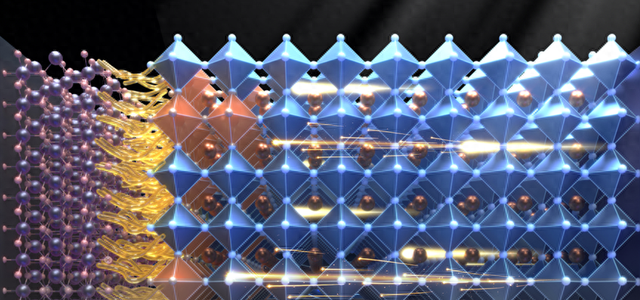

这种新型材料的激活，实现了在电池底层界面原位构建二维/三维异质结。具体而言，激活的材料形成了一层二维钙钛矿结构，与电池原有的三维钙钛矿结构协同工作。这个特殊的复合结构如同为电池界面穿上了一层“防护膜”，实验数据显示，它能使钙钛矿的缺陷浓度降低至原来的十分之一，同时显著优化了内部的电流传输路径。
性能实测
基于新材料和新结构，电池性能实现了飞跃。小尺寸电池的光电转换效率一举达到26.19%，刷新了同类电池的纪录。更重要的是，该技术展现了卓越的放大潜力，6×6平方厘米和10×10平方厘米的大面积组件效率分别达到了23.44%和22.22%。在稳定性测试中，电池在连续工作超过3000小时后，仍能保持95%以上的初始性能，远超传统水平。
这项成果不仅为钙钛矿太阳能电池的稳定性难题提供了有效的解决方案，更通过可规模化的工艺展现了其商业化的巨大潜力。随着这类技术的不断成熟，下一代高效、低成本的光伏技术离我们的生活还有多远？
