目录
1. 背景说明
2. 光猫端设置
3. ROS VLAN 建立
4. PPPOE 上网设置
5. IGMP 安装和设置
6. 组播列表和播放器设置
1.背景说明
在很长一段时间里,我都是OpenWRT的忠实使用者,其系统开源性,造就了非常多的大牛参与其中进行了二次开发,OpenWRT的社区氛围非常好,各类插件也是琳琅满目,可以满足各个使用者的需求,对于RouterOS 是在偶然的机会下,看到有网友分享友华WR330 可以刷ROS,通过一番折腾,刷机成功,对于这个同样的优秀的系统,有了一些了解后,决定切换到这个路由系统,因为刷机的WR330 是Demo的版本,某些功能有使用限制,于是乎我重新购买了MikroTik RB750gr3, 不得不说ROS中文社区,相关的使用教程不是特别多,就此分享一下我在如题需求中一些心得,因个人原因,所述不一定全部正确,欢迎各位积极讨论!
2.光猫端设置
本节内容,已经有非常多的帖子,请各位根据自身宽带运营商实际情况进行设定,
本教程的网络环境为四川成都移动网络,我将网络和IPTV VLAN 绑定到光猫端口1,网络VLAN ID为2,IPTV VLAN ID为3
3.ROS VLAN 建立
1.Interface---VLAN 点加号,分别建立 网络和IPTV VLAN
2.建立网络VLAN
Name :根据你的需求自定义,案例中命名是vlan-net-2
VLAN ID:请保持和光猫中绑定的VLAN ID一致,本案例是 2
Interface: 绑定到ROS 路由器的那一个端口,我是绑定的WAN口,即 ether1
点OK,就些建立网络VLAN建立完成,
3.建立IPV VLAN
Name :根据你的需求自定义,案例中命名是vlan-iptv-3
VLAN ID:请保持和光猫中绑定的VLAN ID一致,本案例是 3
Interface: 绑定到ROS 路由器的那一个端口,我是绑定的WAN口,即 ether1
点OK,就些建立IPTV VLAN建立完成,

4.PPPOE 上网和防火墙设置
4.1上网设置
通过前一步骤VLAN的创建,可以在Interface 选项卡里,查看ether1 下有两个VLAN,如果没有请,重复上一步骤
1. 点击 PPP,点加号,选择PPPOE client
2. Name: 根据你的需求自定义,案例中命名是pppoe-out1
3. Interface:选择上一步中创建的网络VLAN 名称,案例中是 vlan-net-2
4. 选项卡上面的dial out, 在user 后面增加你拨号上网账号,Password 增加上网账号密码,
5. 并将USE peer DNS 打勾
点保存后,重新打开新建立的拨号,查看选项卡右下角Status 是否为connected, 如果不是请检查前面设置是否错误,

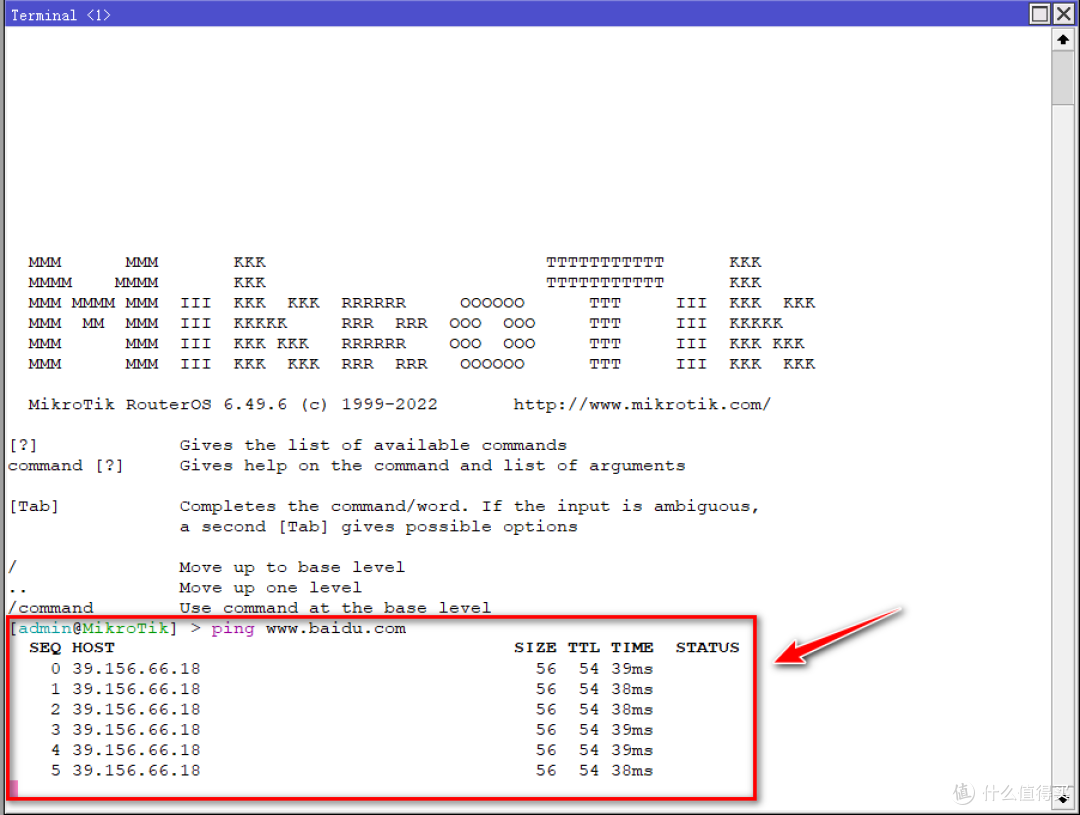

补充一点,Debug 客户端无法上网的方法
4.2防火墙设置:
IP--Firewall-NAT
点加号
1. Chain 选择srcnat
2. Out. Interface 选择上网设置章节里面pppoe 拨号的名称
3. 再点上方,action , 设置成 masquerade
4. 点保存
通过上述设备,理论上是可以正常上网了

5. IGMP 安装和设置
IGMP 功能在ROS 不同的版本,安装情况会有不同,版本号 >7.0 ,已经集成,而<7.0版本自行安装
5.1 IGMP 安装方法
1. 在官网下列MikroTik Routers and Wireless - Software,下列对应package,本案例下载的上MMIPS-- 6.49.6 Stable--Extra packages

2. 下列压缩包,降压后,找到multicast-xxx-mmips.npk
3. 在files 上传上述npk文件

4. 重启路由后,就可以在routing下看到IGMP proxy
5. 在interface 找到Bridge,,在general 中将IGMP snooping 打勾.

5.2 IPTV 接口设置

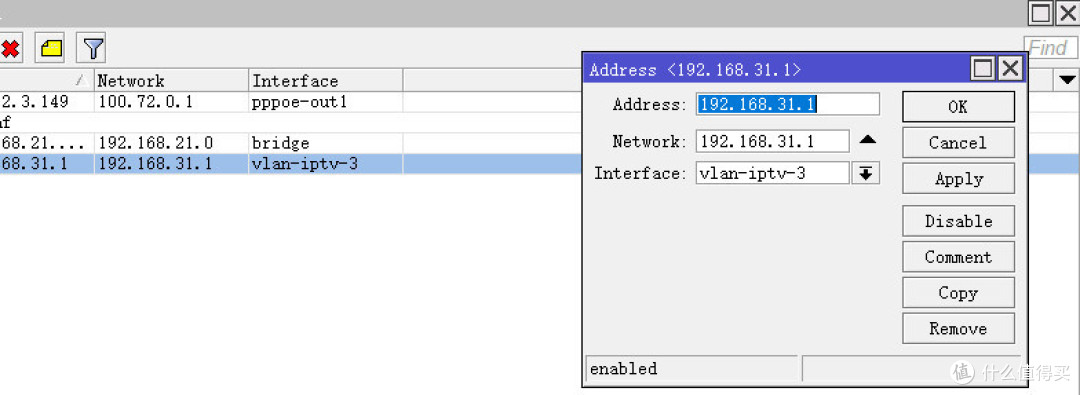

IP--Address 点加号,
1. address 添加和你路由不在同一个网段的地址(本地址后面不会使用到,但是需要设置),本案例路由器地址是192.168.21.1, 我添加了一个192.168.31.1,
2. Network 和address 一样就好
3. Interface 添加在ROS VLAN 章节里面提到的IPTV vlan (vlan-iptv-3)名称
4. 点保存,接口地址

5.2 IGMP package 设置
Upstream 设置:
1. 添加一个接口,interface 选择 vlan-iptv-3,
2. alternative subnets 根据你本地的组播地址网段添加,本案例是:223.85.0.0/16
3. Upstream 打勾
Downstream 设置:
1. 添加一个接口interface 选择 bridge,或者你需要的内网接口
2. 不要勾选Upstream
到此ROS 路由端的全部设置完成.

6.组播列表和播放器设置
理论上,现在在电脑上,通过VLC 等播放器,就可以播放相关组播节目了
根据论坛中,各个地区运营商的组播地址,制作一个m3u的播放文件,就可以使用体验ROS 系统下,单线复用了,
我是在Apple TV 上使用OBOX 播放的(iplaytv 黑屏,只有声音,不清楚原因)效果非常棒,也很稳定,
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
