前言

AMD锐龙75800X3D游戏处理器(r7)7nm8核16线程3.4GHz105WAM4接口盒装CPU3099元京东去购买

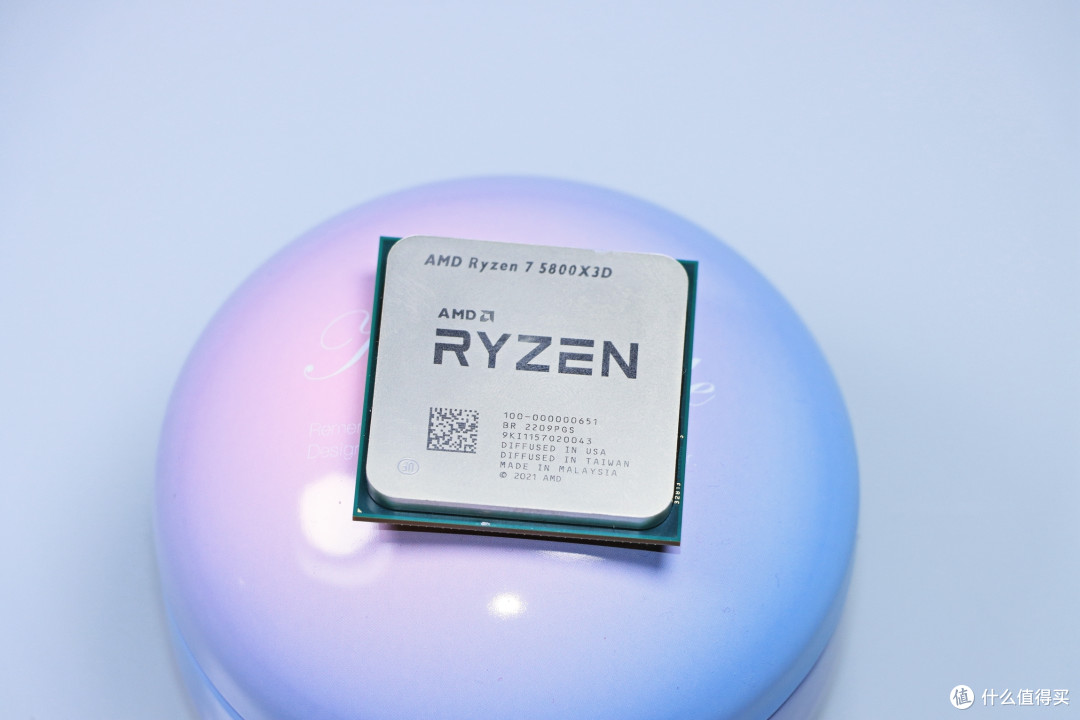

▲ 之前我拿到了 5800X3D 与 6950XT ，第一时间立马跟大家分享了这对组合的游戏性能，当时由于时间关系，没有分享我的平台搭建与测试环境，这里补上这个遗珠之憾，看看这对组合需要神马配套配件呢？

蓝宝石（Sapphire）AMDRADEONRX6950XT16GD6超白金OC16GBGDDR6RDNA2架构游戏显卡8999元京东去购买

其他配件

▲ 5800X3D 跟 5800X 在供电需求上基本一致，所以我主板采用 B550 重炮手 WiFi 即可以满足主板的使用需求。在这方面看，AMD 到目前为止的兼容性还是非常出色，3000 多元的 CPU 仅用 799 元的主板就可以完全释放性能了，不过需要更新到最新的 bios ，才可以更好的支持哦。

华硕（ASUS）TUFGAMINGB550M-PLUSWIFIII重炮手主板支持CPU5600X/5600G（AMDB550/socketAM4）799元京东去购买

内存

金士顿(Kingston)FURY16GB(8G×2)套装DDR43600台式机内存条Renegade叛逆者系列RGB灯条骇客神条689元京东去购买

金士顿(Kingston)FURY16GB(8G×2)套装DDR44000台式机内存条Renegade叛逆者系列骇客神条899元京东去购买

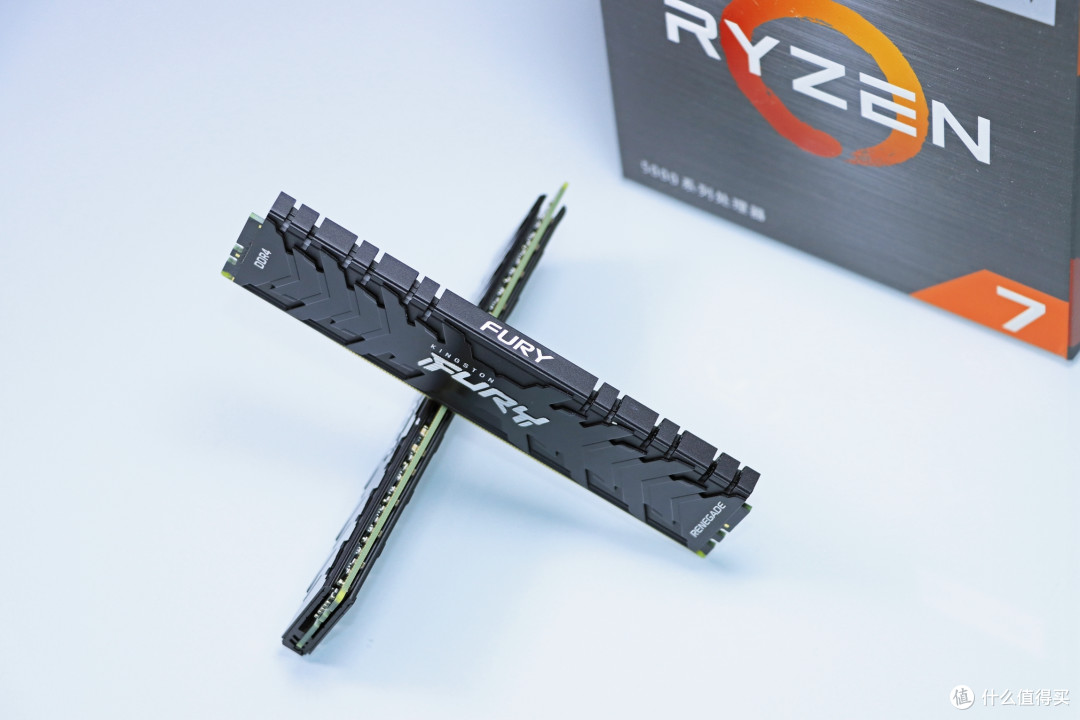

▲ 内存采用我手上这对金士顿叛逆者 DDR4 3600 8G*2 电竞版，这款内存条性价比出色，运行稳定可靠，能够保证平台长期稳定运行，追求更强性能的俺家，可以在京东上购买 叛逆者 DDR4 4000 8G*2 电竞版，只需将 FCLK 超频至 2000HZ，就可以享受高频内存对于系统的加成。

▲ 包装盒的背面，就是这款产品的装机预览图。标注内存参数为 DDR4 3600 8G*2 CL16，可以保持这个时序稳超 DDR4 3733 ，有能力的人甚至可以探索更高频率。

▲ 内包装采用硬质塑料壳，起到保护内存条跟固定内存条的作用。

▲ 金士顿全新升级的叛逆者系列隶属于 FURY 系列，正中的 FURY logo 采用立体字体，给人以出色的立体观感。在 FURY LOGO 的上方，有金士顿的英文 logo，旁边则是 DDR4 与叛逆者的英文logo。

内存条主体采用十分厚实的马甲散热片，表面采用细磨砂喷涂枪灰色，最外层再贴合亮黑色金属片，以呼应外包装上的暗纹设计风格。

▲ 背面延续着正面的设计风格，正中间一张红白色的铭牌贴纸与外观十分契合，金士顿的内存条参数需要在官网上输入铭牌贴纸上的 id 串方可查询，同时可以查看真伪。当然外包装盒子上也会有标识的。

▲ 电竞版的顶部是采用马甲散热片覆盖，并有 FURT 的 LOGO 标识。如果是 RGB 版本，此处就可以看到 RGB 导光条。金士顿的导光条可视面积还是相当出色的，并配备远红外同步功能，无需 app 控制，就可以让整对内存条形成一个发光的整体。

▲ 金士顿叛逆者系列立起来还是很有气势的，大气的造型，简约的外观，还是十分养眼的。

SSD

雷克沙（Lexar）NM7601TBSSD固态硬盘M.2接口(NVMe协议)PCIe4.0x4高速5300MB/s传输电竞游戏高性能849元京东去购买

▲ SSD 采用的是雷克沙最新推出的 NVMe 1.4 协议 M.2 PCIe 4.0 X4 入门款 SSD NM760 1TB。这款 SSD 给我非常多的惊喜，之前我通过测试 NM760 1TB 在不同容量已占用的情况下，都能保持跟空盘十分贴近的连续读写速度与 4K 随机连续读写速度。

外包装风格是雷克沙 SSD 一以贯之的简约包装风格，正中间是产品局部图，顶部是雷克沙的 LOGO 与 产品型号，底部是标称连续读取速度与容量。

▲ 背面有小窗口可以看到盘体的铭牌贴纸，可以再次确认产品的型号 NM760 与容量 1TB ，背面的文字是多国语言版的简略说明书。

▲ 内包装采用硬质塑料壳充满整个外包装，以此来固定并保护 NM760 1T 盘体，此外还附赠一个 M.2 紧固螺丝与完整版说明书。

▲ 雷克沙 NM760 1TB SSD盘体本体，采用 M.2 M-KEY，NM760 采用无缓存设计，比起一般 M.2 PCIe 4.0 X4 的 SSD 更具性价比。表面的 NM760 贴纸是一款非常具有科技含量的“复合材料散热贴”，可以完美适配主板标配的散热片。

▲ NM760 1T 采用单面颗粒设计，所以背面没有任何电子元器件。只有一张铭牌贴纸，这是产品的保修凭证，请妥善保存哈。

▲ 一般玩家不要轻易去撕掉这个复合材料散热贴哈，撕开之后，我们可以清晰的看到 NM760 1TB 采用无缓存设计，主控与颗粒都十分清晰可查询。

▲ 主控是来自来自 SMI 慧荣的 SM2269XT，12nm 制程制造，拥有更低功耗与发热，搭配雷克沙为其定制的能温度侦测与控制功能，能够完美的控制运行温度，保证长时间稳定、高速运行。

这颗主控支持 PCIe 4.0 X4 传输规格与 NVMe 1.4 协议，会拥有比 PCIe 3.0 4X 更为出色的传输速度。

▲ NAND 是 longsys RC72TAA1442512G NAND 颗粒，究其根源，是来自美光的 Micron B47R 176L 的 176 层 3D-TLC NAND ，江波龙对其进行封装。这款 NAND 十分出色的读写性能，读写速度在 1600 MB/S，拥有 3000 PE。单颗 NAND 512G，4CE，两颗一共 1TB 8CE。

▲ 装机，准备测试。NM760 1TB 拥有出色的兼容性，可以安装在台式机、笔记本或者 PS5 里。

散热器

美商海盗船(USCORSAIR)H150iELITELCD精英版水冷CPU散热器360冷排液晶屏RGB灯光低噪音水泵2099元京东去购买

▲ 散热器选用美商海盗船的 H150 Elite LCD 这款精英版 360 冷排液晶屏 RGB 水冷散热器。这款散热器可以说是 h150i Elite 的升级版本，在冷头处配置了一块可控的 LCD 显示器，并且升级了 ML120 Elite 散热风扇。

外包装也比起过往有了些许的调整，产品缩略图印刷在侧面，而不是顶面了。

▲ 背面包装也与过往有了些许不同，主要强调 LCD 屏幕为机箱增色添彩。

▲ H150i Elite LCD 本体，标准的 360 冷排尺寸，冷头 LCD 与 RGB 为可拆卸式的，内里通过插针进行供电与信号传输。

冷头与冷排采用低渗透橡胶管进行连接，在活动连接处都有出色的防漏措施。水冷管长度为 380mm，足以兼容全塔机箱。

▲ 冷头盖上的屏幕是定制的 2.1 英寸 IPS LCD 屏幕,拥有480×480 分辨率，可实现 600cd/㎡ 的亮度和 24bit 的色深，该屏幕支持 1670 万色显示，可以通过 iCUE app 进行画面的显示与旋转画面，可以播放默认或自定义的 gif 。

屏幕周围设有 24 颗可独立寻址的 RGB LED 灯珠，可以利用 iCUE 进行单独控制。

▲ 冷头上盖印有 ELITE LCD 的标识。

▲ 冷头底部为纯铜底座，纯铜底座的背部有 128 个高密度微切水道，可以快速的将 CPU 的热量快速散发出去。

▲ 采用全新升级的磁悬浮散热风扇 ML120 Elite RGB 12025，它采用 AirGuide 技术，让气流更集中，提升了散热效能。风扇支持 PWM 转速调节，可在 450 RPM ~ 2000 RPM 之间动态调节，风扇中间有 8 颗 ARGB 可控灯珠。风扇的正中有海盗船的镭射 LOGO 贴纸。

▲ 风扇的一边有海盗船的英文，边缘有 ML120 ELTE 的英文标识。

▲ H150i Elite LCD 标配有全平台扣具，可以支持最新的 LGA 1700。

▲ H150i Elite LCD 的控制器与 Elite 一致，略有不同的是，因为冷头 LCD 也需要独立的 USB 2.0 接口，所以这次配件包里提供了一条 一分二 的 USB 2.0 数据线，这样整个 H150i Elite LCD 控制单元仅需占用一个 USB 2.0 接口。

电源

美商海盗船(USCORSAIR)RM1000x1000W电源金牌认证/全模组/风扇启停/智能唤醒/超长质保1349元京东去购买

▲ 电源采用美商海盗船 RM1000x 2021 版，这款电源通过 80PLUS 金牌电源认证，支持智能唤醒，拥有10年超长质保。

▲ 背面是电源的简介，值得一提的是 RM1000x 2021 版这款电源拥有出色的转换效率，在 230V AC 国标输入下，可以达到 90% 以上的转换效率。

▲ RM1000x 为加长型 ATX 电源尺寸，不过用 1000W 电源的，一般不会考虑小机箱了。

▲ 中间风扇采用一把静音的磁悬浮 ML 风扇，规格为 13525。风扇采用静音，在低负载情况下风扇不运行，当输出超过 400W 时候，风扇低转速运行。

▲ 在两个对立的侧面都有产品型号，无论电源正装还是反装，都可以直观看到产品的型号。

▲ RM1000x 采用全模组设计，可以根据自己的实际使用需求，加以配置模组线。标配的模组线经过 3C 检测，非常可靠。

▲ AC 电源输入端这里有设置出风口，并设有 EMI 屏蔽网，防止多余的电磁辐射。

▲ 背面有铭牌贴纸，上面详细的记录各个电压的输出功率，+12V 输出达 999.6W，此外电源的生产还严格遵守 3C 国家强制认证标准，以及欧盟 CE 等其他安全生产标准。

▲ 标配的模组线材质软硬适中，十分方便理线，标配 2 * （4+4）pin CPU 外接供电接线口以及 6个 (6+2)pin 显卡外接供电接口。

机箱

美商海盗船(USCORSAIR)678C白色钢化玻璃侧透隔音中塔ATX机箱模块化硬盘仓附带140温控风扇x31499元京东去购买

▲ 虽说美商海盗船有众多机箱，比如 5000X、7000X、5000T 等强调通透性的机箱，但是我更喜欢美商海盗船 iCUE 678C 白色版这款静音机箱。这块机箱造型简约，前面板采用转轴式磁吸式面板，内里有减震吸音海绵与防尘网，是一款兼顾静音、RGB、防尘的出色机箱。机箱标配有 5.25 英寸光驱架，可以需求光驱群体的使用需求。机箱前置区域支持 360 水冷，顶部支持 420 水冷。

机箱的左侧盖板采用透明钢化玻璃材质，可以清晰看到机箱内里配件，享受 RGB 的观感。左侧玻璃侧盖板采用磁吸式转轴设计，十分方便进行开合，方便对机箱内部设备进行维护保养。

▲ 机箱的右侧盖板采用镀锌面板，并采用阳极氧化工艺，这样做的白色比较坚固、耐用，也比较抗氧化。

▲ 右侧侧盖板里面贴近机箱这一侧覆盖有大面积的吸音海绵，可以最大化吸收机箱的运行噪音，让用户获得更静音的享受。

▲ 机箱的前置磁吸式静音面板打开之后，可以看到内里有磁吸式防尘网，可以十分轻松的拆卸。机箱前置区域支持 2 * 14025 风扇 / 3 * 12025 风扇 / 360 水冷安置。机箱前部标配一个 SP140 静音风扇。

▲ 机箱顶部标配有磁吸式静音防尘盖板以及磁吸式防尘网，可以针对顶部使用情况进行调整。顶部最大支持 3 * 14025 风扇 / 3 * 12025 风扇 / 420 冷排 / 360 冷排——在拆掉光驱架的情况下。

▲ i/o 接口区域在机箱顶部靠前的位置，有 USB 3.1 Type C + 2 * USB 3.0 Type A 接口，以及耳麦接口。电源键集成了 LED 指示灯，重启按钮设置小一点，以防误触及。

▲ 虽然美商海盗船 678C 白色版机箱是中塔高度，但是采用加长型设计，内里五金架构非常出色，标配有 4+2 个 3.5/2.5 硬盘架，可以根据安装情况进行合理的模块化安装。机箱最大支持 370mm 长度的显卡，或者 170cm 高的散热器。

机箱顶部跟后部也各标配 SP140 静音风扇。

▲ 机箱标配 7 * PCI 位，并标配有垂直安装位，可以方便想要显卡垂直安装的用户。PCI 螺丝对应的机箱位置上有开圆孔，方便螺丝刀伸入。

▲ 海盗船 678C 的背线空间十分广阔，3.5 英寸硬盘架背后更有内陷，可以十分方便将 24pin 电源线等在此处理线固定。机箱后部标配 3 个 2.5 英寸硬盘架，以及一个 6 位的风扇 HUB 集线器。

▲ 因为我想在顶部安装 H150i Elite LCD ，所以我将顶部的 SP140 风扇移动到机箱前部风扇位，并同时将光驱架拆下，扩展顶部空间。

装机成品图

▲ 我原先以为 H150i Elite LCD 播放图像要正常显示的话，就需要严格按照 LCD 屏幕朝向正确安装——既 LCD 信号线出线位置朝上，但是我发现，根本不用这么麻烦，iCUE app 里面可以通过旋转图像角度，实现画面旋转，所以各位可以按需安装，最后在 iCUE app 旋转画面即可。

▲ 黑白配色的电脑内部，未通电的视觉效果不如纯白套件视觉效果出色，不过，也算各有各的美吧。

流光溢彩

▲ 黑色部分能彰显 ARGB 的视觉效果，白色部分提供非常出色的视觉隔断整体感觉相得益彰。

▲ H150i Elite LCD 的 ARGB 视觉效果非常绚烂，LCD 可以定制化播放 GIF ，配合上 ML120 Elite RGB 的彩虹波，非常绚烂。

▲ 美商海盗船自家的 iCUE app 可以对冷头进行识别与控制，只需点击右侧的 H150i Elite LCD 冷头图标，即可进入二级菜单。

▲ 冷头可以通过 iCUE app 对其进行精准控制，可以控制 24 颗灯珠的 ARGB 效果，可以调整 LCD 的显示内容——比如冷液温度、时间、CPU 负载、GPU 温度、GPU 负载、自定义图案等，并可以附加一系列美观的动态视觉效果。

▲ 也可以直接让 LCD 播放 GIF 图片，实现 LCD 的灵动光影效果，获得更为出色的光影效果。

▲ 准备盖上钢化玻璃侧盖板，进行性能实测。

理论性能实测

▲ CPU-Z 与 GPU-Z 联合验证，我将金士顿叛逆者 DDR4 3600 CL16 超频至 DDR4 3733 CL16 ，FCLK 超频至 1866 Hz，其他维持不变。

CPU-Z 识别出 5800X3D 96MB 的 L3 ，以及基础频率，最高加速频率。可以看到基础频率比 5800X 低 0.4 GHz，最高加速频率一致。

6950XT 的硬件规格与 6900XT 一致，差别在核心频率更高些，以及 GDDR6 频率从 16GHz 提升到 18GHz，大幅度增加了显卡的带宽，增加了 4K 分辨率下的游戏性能。

▲ CPU-Z 跑分，因为 L3 较大，所以发热跟功耗一部分被 L3 吃了，5800X3D 整体性能不如 5800X。

▲ 国际象棋测试表明， 5800X3D 的理论性能会弱于 5800X 。

▲ 基础频率更低的 5800X3D，因为 L3 更大，吃掉更多的 TDP ，导致在理论性能上会比 5800X 更弱。但是更大的 L3 会让游戏的体验更加出色，所以这是一款专门针对游戏优化的 CPU ，如果干活的话，5800X 性价比更高。

▲ 通过 aida64 内存与缓存测试，可以看到 5800X3D 被正确识别出来，超频至 DDR4 3733 CL 16 的金士顿叛逆者拥有比原先更为出色的内存读写、复制性能，也拥有更低的内存延迟，得益于提升 FCLK 频率，整机的性能会有些许提升。

▲ Crystal Disk Info 正确识别出雷克沙 NM760 1TB 的各项重要参数——NVMe 1.4 协议，PCIe 4.0 X4 传输模式，容量等信息。

▲ 我们看看 NM760 1T 极限传输速度怎么样吧，连续读取速度 5277 MB/S ，连续写入速度 4513 MB/S ，这就是高性价比 PCIe 4.0 X4 入门级的性能。

▲ 比较有趣的是，4K 随机读写性能上，4K 随机写入性能是 4K 随机读取的两倍，这应该跟无缓存设计有一定关系，这样可以保证 SSD 在后期使用时，可以保证用户在任何阶段使用时，都有比较顺畅的使用体验。

▲ 空盘时，NM760 1TB 在 Crystal Disk Mark 1GiB 测试块项目上的性能表现，这样的连续读写速度与随机读写速度，对于普通用户来说，比起顶级 M.2 PCIe 3.0 X4 SSD 来说，会有更好的使用体验，而这一切，仅需多加一点点投资。

▲ 64 GiB 测试块级别的测试，可以看到 NM760 1TB 的 SLC cache 是完完全全大于 64G 的。无缓存设计会对特大文件读写性能有影响，但是影响都在可控的范围内，仍保持非常顺畅的使用感受。

▲ 对于 6950XT 来说，它的核心频率跟显存频率比 6900XT 更高些，整体来说，会比 6900XT 的性能更高，特别是在 4K 分辨率级别上，性能提升更为明显。

▲ 光追性能基本上跟 6900XT 差不多，毕竟硬件规格一模一样。

▲ 得益于显存频率从 GDDR6 16GHz 提升到 18GHz ，4K 分辨率级别的 Time Spy Extreme 性能获得了十分出色的提升，这对于专注 4K 分辨率的旗舰级显卡非常重要。

全新升级的 SAM 提升有惊喜

▲ 最新的 AMD 显卡肾上腺素驱动里，SAM 功能已经有了开启标志，并且可以在这里手动关闭，不过不推荐去关闭，这个按钮更多的作用是让你察觉——你的电脑的 SAM 技术开启了吗？

▲ 孤岛惊魂6 里，开启 SAM 后，平均 FPS 获得了些许的提升，4K 分辨率在开启 SAM 技术后，收益最大。

▲ 《刺客信条 英灵殿》上的测试则反过来，在 1080P 分辨率下，获得了流畅度提升百分比更多，甚至达到了 13.33% 。三个分辨率在开启 SAM 技术后，均获得画面流畅度提升。

▲ 《尘埃5》 在开启 SAM 技术后，在游戏的画面流畅度上均获得了不错的提升，1080P 分辨率获得了最多的流畅度提升，就算是提升最小的 4K 分辨率级别，也获得了 3.94% 的流畅度提升。

▲ 《极速竞技 地平线5》是获得 SAM 技术提升最多的游戏，就算是 4K 分辨率级别，都获得了将近 30% 的流畅度提升，1080p 分辨率甚至获得了 47.22% 的流畅度提升，这相当于显卡更新换代的提升。

▲ 《荒野大镖客2 救赎》在开启 SAM 技术后，5800X3D + 6950XT 在整体上都会获得些许的流畅度提升。

▲ 《纪元 1800》开启 SAM 技术后，会发现一个非常特别的现象，就是 4K 分辨率的流畅度获得了非常巨大的提升，从原先的基本流畅提升到非常流畅，提升幅度高达 43.34%，可以视作显卡更新换代级别的画面流畅度提升。

▲ 《死亡循环》，作为第一款支持 FSR 2.0 的游戏，先来看看 SAM 技术对于游戏性能的提升吧。可以看到 SAM 技术对于游戏的流畅度提升是全方位的小幅度提升。

所以在装完显卡的第一个动作就是进入 bios 开启 SAM 技术吧！

FSR 对游戏流畅度的提升

▲ FSR 1.0 技术，是采用比当前游戏画面更低级别的分辨率，通过空间算法放大画面，并且消除噪点，提升锐利度跟清晰度的技术，它的游戏流畅度提升跟画面清晰度比最新推出的 RSR 技术更出色，而且无论 N 卡还是 A 卡都可以完美的支持，当然，A卡的提升幅度最大。

▲ 作为这些游戏里自带 benchmark 且支持 FSR 的唯一游戏——《纪元 1800》，我打算用它来进行量化数据对比，看看 FSR 技术对于游戏性能的提升。

▲ 2K 分辨率下开启最高特效后，我以此测试了“关闭 FSR”、“FSR 超级质量”、“FSR 质量”、“FSR 平衡”以及“FSR 最快”5个档位，分别记录 benchmark 最后得到的平均帧数，可以看到，随着 FSR 档位开启的加深，游戏画面的流畅度是越来越好，但是画面质量却呈现了阶梯式下降。

▲ 同样的情况也发生在 4K 分辨率，随着 FSR 技术档位开启加深，游戏流畅度提升，画面清晰度也在逐渐下降。不过，就算是开启 FSR 超级质量档位，游戏画面也获得了 40% 左右的画面流畅度提升，但是画面质量的下降程度基本上忽略不计，因为我更推荐开启“FSR 超级质量”，是画面与流畅度兼得的一个两全其美选择。

FSR 2.0 全新升级

▲ FSR 2.0 作为全新升级的提升画面流畅度技术，在原先空间算法的基础上，引入了时间算法，就是采用更低级别分辨率的同一画面多帧超采样，最后利用人工优化的时空算法，对画面的流畅度跟清晰度进行出色的提升。画面流畅度提升幅度在 20%左右，但是画面的清晰度甚至比原画更强，它与隔壁的 DLSS 2.0 技术基本上做到了同一技术水平。

但是 FSR 2.0 无需特殊运算单元，这也就造就了它非常出色的兼容性，从RX400 系列开始的 A 卡，以及从 10 系列开始的 N 卡，或者最新推出的 i 卡，都可以享受这种技术加成。

▲ 《死亡循环》是目前唯一支持 FSR 2.0 的游戏，同时，它也支持 DLSS 与 FSR ，我们通过游戏内“最高画质”、“最高画质开启 FSR 2.0 质量”“最高画质开启 FSR 超级质量”“最高画质开启 FSR 质量”四种画面设置分别对同一帧画面进行截图并放大，看看实际画面的对比。

▲ 最高画质的画面截图放大 252%,对比 FSR 2.0 质量模式截图放大 302%,可以看到 FSR 2.0 质量模式通过独特的时空优化算法,在画面的细节上比起原画更加清晰与锐利。

▲ “FSR 超级质量”与“FSR 质量”在画面放大 252%左右时，对比原画面，发现随着 FSR 技术档位的加深，画面的模糊程度逐渐加剧，可以看出以画面换流畅度的初衷。

▲ 通过同一场景反复测试求取平均帧率，我对结果进行了汇总对比，发现 FSR 2.0 质量模式在保持跟 FSR 超级质量模式一样提升 20% 画面流畅度的情况下，获得了比原画质更为出色的清晰度与锐利度，FSR 2.0 技术堪称游戏体验提升利器。

温度与功耗

▲ 运行 aida64 单钩 FPU 进行测试，测试时间大于 20 分钟。如果说之前众生平等的 5800X ，面对绝大部分散热器的散热，都会给出核心温度 90℃ 的铁面无私，那么 5800X3D 也继承了这个限制，甚至让所有散热器都折戟沉沙，顶盖温度被压死在 79℃，核心温度同样被限制在 90℃。这本质的原因是积热——更大规模的 L3 会让原先 5800X 积热情况更为严重，甚至让原先可以把 5800X 压制到 85℃ 的 H150i Elite LCD 只能稳定维持在 顶盖 79℃，核心 90℃ 的这一窘境。

▲ 蓝宝石 6950XT OC 超白金的 Furmark 压力测试，最终核心温度稳定维持在 75℃ 左右，此时风扇噪声可以接受，不会影响用户的日常使用。

▲ 我记录了各个典型状态下的功耗，并制程图表，虽然 6950XT 比起隔壁的 3090 / 3090Ti 更为省电，但是双烤的功率也达到了 553.49W，考虑到开机电流更大，因此推荐 5800X3D + 6950XT 的用户最好配备 850~1000W 的电源，以获得更为稳定的使用环境。
